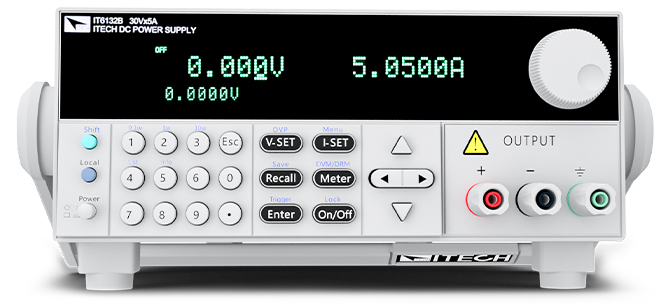

IT6100B系列（86至1200W）为高速高精度的可编程直流电源，具有较高电压上升沿，满载上升可达500us，分辨率可达0.1mV /0.01mA，输出波形优先模式可让电压或电流的上升波形高速且无过冲，在电源模块等高精度测试场合有较多应用。

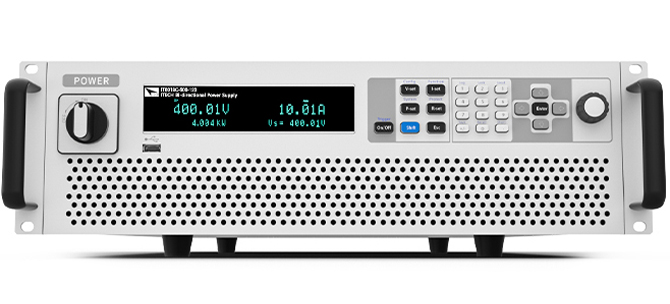

IT6000C系列是一款基于第三代SiC技术而研发的双向可编程直流电源，既能实现source的功能，提供功率；又具备sink能力，不但可以吸收功率还能将消耗的能量清洁的返回至电网，具有标准的双象限功能。
IT6000B系列采用SiC技术，将双向电源和回馈负载集成到了仅3U体积的一台仪器内。
- «
- 1
- »
IT2705 高达200kHz采样率直流电源分析仪 频率范围0.01Hz至20kHz|艾德克斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾德克斯 ITECH
IT2705 直流电源分析仪
高达200kHz采样率 · 频率范围0.01Hz至20kHz
产品简介
IT2705是一款高度集成的模块化直流电源分析仪，专为动态功耗测量、电池模拟与电源特性分析而设计。
集成直流电源、回馈负载、任意波形发生器、示波采样与数据记录功能，支持图形化操作界面，无需二次开发即可完成复杂测试流程。
IT2705直流电源分析仪支持多种功能模块灵活组合，包括直流源、双向源、回馈负载及SMU模块，单模组功率覆盖20W至500W，最多配置8通道。
适用于IoT终端、芯片供电、汽车电子与智能穿戴等场景，助力工程师深入解析启动波形、瞬态响应与功耗特性，全面提升测试效率与准确性。
产品功能与优势
主要特点
• 支持20种 模组（包括DC源、回馈载、双向源、SMU模组）
• 最多可安装8个模组，通道间独立控制且相互隔离
• 支持两组”主从并联“设置，轻松升级功率测试范围*1
• 图形化操控界面，引导式菜单界面，极大提升易用性
• 集成LIST、序列输出、电池测试/仿真、任意波形自定义与正弦扫频等多种功能于一体
• 通过配备IT27814 SMU模组，标配支持电化学阻抗谱（EIS）测试功能，频率范围0.01Hz至20kHz
• 内置安时/瓦时统计功能，自动统计回馈电量
• 灵活切换界面显示模式：Meter/Scope/Data Logger
• 示波模式下，采样率高达200kHz
• 数据采样记录最小时间间隔高达20us
• 支持Web控制功能，使用通用的浏览器实现所有功能控制
• 标配USB/LAN/CAN/DigitIO通信接口，提供免费程控软件PV2700
• 1 IT27814&IT27814E模组仅在CC模式下支持并联
八通道模块化电源分析平台
IT2705直流电源分析仪是一款性能强大、操作高效的模块化电源分析主机，支持最多安装8个不同类型的模组（直流源、双向源、回馈负载、 SMU模组），并通过彩色触控屏实时监控所有通道参数，支持View1/View4/View8等多种Meter模式切换。所有模块可在 同一系统中协同运行，实现输入、输出与负载的统一控制与监测，免去多台仪器组合的复杂流程。尤其适用于DC-DC模块测试，源与负载可同框集成，一站式完成供电、加载、测量与数据采集，显著提升研发效率。同时，模块支持灵活更换与升级，满足测试需求变化，助力实现长期投资价值最大化
示波功能
IT2705直流电源分析仪全系模组均具备高达200kHz的示波采样率，支持对DUT电压、电流与功率波形的高带宽、实时监测，无需外接电流探头、分流器或电压探头，即可完整捕捉启动/关断瞬态、负载波动及干扰事件，显著简化测试流程并提升分析效率。此外，IT2705直流电源分析仪面板配备独立示波操作键（含触发、单次捕捉、运行/停止、时基调节等），让调试 更直观、更高效
任意波形模式（Arb）
IT271XX/IT273XX/IT275XX/IT278XX模组均配备高性能任意波形（ARB）输出功能，支持用户自定义电压、电流、功率或阻 值随时间变化的输出序列，可精准模拟DUT输入端的电压瞬变、干扰跌落、负载脉冲等动态工况。内置多种标准波形类型，包括正弦波（Sine）、脉冲（Pulse）、梯形（Trape zoid）、指数（Exponential）、阶跃（Step）、斜坡（Ramp）、阶梯（Stair case）以及用户自定义波形（最多128点数据导入）。ARB功能广泛应用于电池工况仿真、DC-DC稳定性测试及通信设备启动行为分析等多类动态测试场景
电池模拟功能
IT273XX/IT278XX模组支持电池模拟器功能，可精确还原电 池在不同荷电状态（SOC）下的电压-电流行为。用户可设置电池的开路电压、内阻和容量等关键参数，系统将根据DUT的 电 流 请 求 动 态 调 整 输 出 电 压，模 拟 真 实 电 池 的 充 放 电 过程。相比实际电池，模拟器具备更高的可重复性，特别适合用于电池供电设备开发、电源管理芯片验证等场景
主要型号与技术规格
该系列共收录 21 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT2705 电压 5U主控机框，7英寸显示屏 · 接口 标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口 · 尺寸 5U（8插槽）
• IT27557 电压 150V · 电流 -10A · 功率 -500W · 分辨率 1mV/1mA · 精度 ≤0.02%+0.02%FS / ≤0.05%+0.05%FS · 接口 回馈式直流负载 · 尺寸 1 x 插槽
• IT27555 电压 60V · 电流 -20A · 功率 -500W · 分辨率 1mV/1mA · 精度 ≤0.02%+0.02%FS / ≤0.05%+0.05%FS · 接口 回馈式直流负载 · 尺寸 1 x 插槽
• IT27554 电压 30V · 电流 -30A · 功率 -500W · 分辨率 1mV/1mA · 精度 ≤0.02%+0.02%FS / ≤0.05%+0.05%FS · 接口 回馈式直流负载 · 尺寸 1 x 插槽
• IT27537 电压 150V · 电流 -5A · 功率 -200W · 分辨率 1mV/1mA · 精度 ≤0.02%+0.02%FS / ≤0.05%+0.05%FS · 接口 回馈式直流负载 · 尺寸 1 x 插槽
• IT27535 电压 60V · 电流 -10A · 功率 -200W · 分辨率 1mV/1mA · 精度 ≤0.02%+0.02%FS / ≤0.05%+0.05%FS · 接口 回馈式直流负载 · 尺寸 1 x 插槽
资源下载
• IT2705 详细指标见 IT2705 详细指标页。
• 官方 PDF（产品单页/数据表）：IT2705-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT2705 详细指标
高达200kHz采样率 · 频率范围0.01Hz至20kHz
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 21 个具体型号。
IT2705
• 电压：5U主控机框，7英寸显示屏
• 接口：标配LAN、USB-TMC、USB-VCP、CAN通信接口、数字I/O接口
• 尺寸：5U（8插槽）
IT27557
• 电压：150V
• 电流：-10A
• 功率：-500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27555
• 电压：60V
• 电流：-20A
• 功率：-500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27554
• 电压：30V
• 电流：-30A
• 功率：-500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27537
• 电压：150V
• 电流：-5A
• 功率：-200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27535
• 电压：60V
• 电流：-10A
• 功率：-200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27534
• 电压：30V
• 电流：-15A
• 功率：-200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：回馈式直流负载
• 尺寸：1 x 插槽
IT27357
• 电压：150V
• 电流：±10A
• 功率：±500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27355
• 电压：60V
• 电流：±20A
• 功率：±500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27354
• 电压：30V
• 电流：±30A
• 功率：±500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27337
• 电压：150V
• 电流：±5A
• 功率：±200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27335
• 电压：60V
• 电流：±10A
• 功率：±200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27334
• 电压：30V
• 电流：±15A
• 功率：±200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：双向直流电源
• 尺寸：1 x 插槽
IT27157
• 电压：150V
• 电流：10A
• 功率：500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27155
• 电压：60V
• 电流：20A
• 功率：500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27154
• 电压：30V
• 电流：30A
• 功率：500W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27137
• 电压：150V
• 电流：5A
• 功率：200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27135
• 电压：60V
• 电流：10A
• 功率：200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27134
• 电压：30V
• 电流：15A
• 功率：200W
• 分辨率：1mV/1mA
• 精度：≤0.02%+0.02%FS / ≤0.05%+0.05%FS
• 接口：直流电源
• 尺寸：1 x 插槽
IT27814E
• 电压：±20V
• 电流：±3A
• 功率：±20W
• 分辨率：210uV/1nA
• 精度：±(0.02%+1mV) / ±(0.05% +8nA)
• 接口：四象限源量测单元
• 尺寸：1 x 插槽
IT27814
• 电压：±20V
• 电流：±3A
• 功率：±20W
• 分辨率：6uV/0.1nA
• 精度：±(0.015%+300uV) / ±(0.025% +8nA)
• 接口：四象限源量测单元
• 尺寸：1 x 插槽
资源下载
• IT2705 产品介绍见 IT2705 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT2705-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
