87001 16通道电池芯模拟器
25W · 信道电压5V
产品简介
Chroma 87001电池芯模拟器是一款多通道、高精度、以及可程控的双向直流电源，同时具备电压源与电流源功能，可做为多通道的直流电源或电子负载使用。每一机台具备16个通道，透过软件接口可分别设定各通道的电压及电流。
87001电池芯模拟器可精准模拟锂离子电池芯，于可靠安全的环境下取代电池芯，测试电池管理单元(BMU)或子系统的电池芯量测单元(CSC)，适合应用于电动汽车及储能电池相关的领域。
产品功能与优势
主要特点
• 操作模式：定电流/定电压 通道功率25W
• 信道电压5V(可串联)
• 通道电流5A(可并联)
• 双向电源设计
• 具备串联与并联共存功能
• 可模拟480节电池组串联的电池芯电源(240个电芯串联以及2个电芯并联)
• 高精准度电流、电压量测
• 每通道皆有4种电流档位可选择
• 具有均流设计，于并联操作模式下达到均流

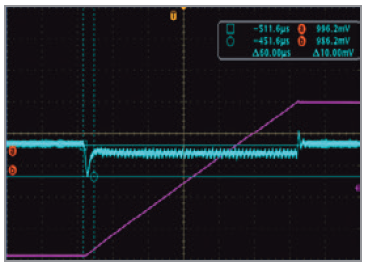

• 快速电压设定升/降速度：时间(1ms)
• 电流源模式下快速充电与放电间电流切换，过程不中断
• 低输出噪声
• 独立信道过电压、限电流及过温度保护功能
• 标准以太网络控制接口
• CE认证
• BMS电池管理系统测试验证
• 电动工具产品生产测试
87001模拟器可模拟480节电池组 (240S2P，电压<1,000V) 串联的电池芯电压隔离通道，借以模拟电池芯可吸收和提供能量的电源特性；同时具备电压和电流的量测监控能力，每通道提供0至5V的电压调节能力与0至5A的双向电流功能，通道间具备串联与并联功能，电流可依照通道数量并联增加。
87001电池芯模拟器可针对独立架构的电池管理单元(BMU)，单独搭配软体介面使用；亦可针对主从架构的电池管理系统(BMS)，整合于BMS自动测试系统，进行全自动化的测试程序，迅速完成产品验证。
搭配客制化的Chroma BMS自动测试系统，87001模拟器可为每个电池芯提供温度传感器模拟，进行高精度的温度模拟，将每一电池芯温度状态传送给电池管理系统(BMS)进行测试。
Chroma 87001电池芯模拟器具备多种保护功能如：过电流保护(OCP)、过电压保护(OVP)、下限电压保护(UVP)、风扇异常进行保护(FANFail)、与输出回路补偿电压等，提供使用者安全的测试环境。

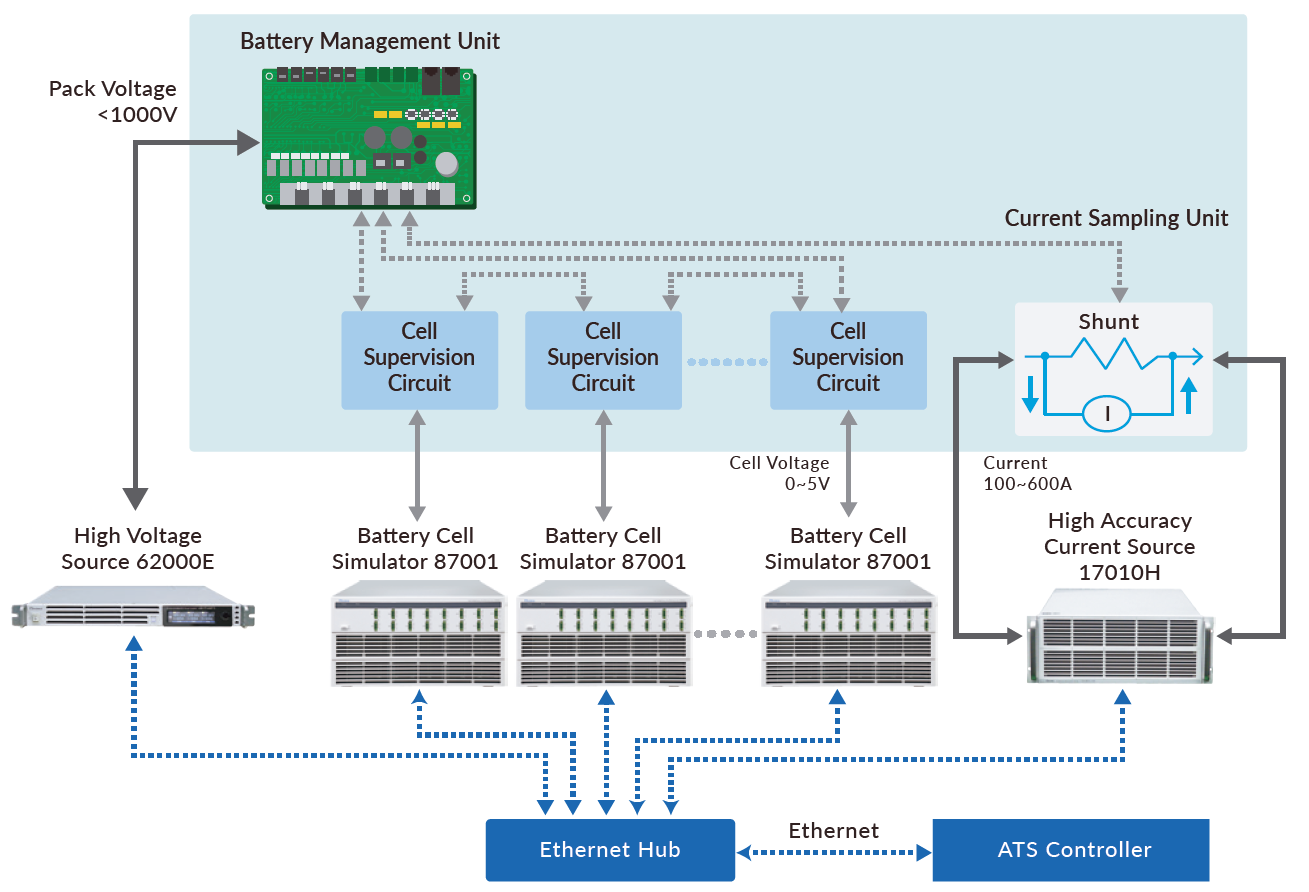

电池管理系统主从应用架构图
Chroma 87001电池芯模拟器可模拟多种电池芯的电流、电压、与温度变化，下图针对内建子系统量测单元的电池管理系统，显示将电池芯模拟器整合至BMS自动测试系统的示范架构图。

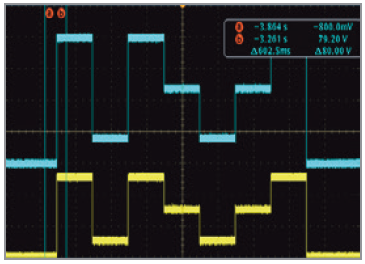

电池芯状态并联及串联操作模式

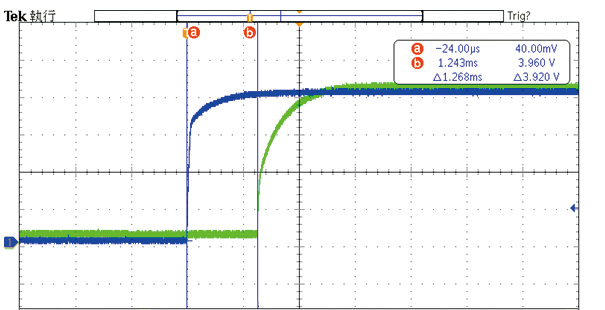

注：控制电压响应时间(相位延迟时间)=上层控制器命令发送时间+87001处理命令时间+电压上升/下降时间
精准电压/电流量测
Chroma 87001电池芯模拟器，提供电压源模式与双向电流源模式，内建16位元的高精密A/D转换器，电压量测精准度为±1mV (0.02%F.S.)，电压量测解析度则可达0.1mV。
针对主被动平衡设计的市场趋势，量测电流分为4档：0至9A (<500ms)、0至5A、0至500mA、0至250uA，其电流量测精准度达0.02%F.S.，0至5A档位 (可并联增加功率)精准度达±1mA，符合主动平衡设计线路的测试要求，电流量测解析度可达100uA；0至500mA精准度为±100uA (0.02%F.S.)，符合被动平衡设计线路的测试要求，电流量测解析度可高达10uA。除被动平衡设计的电流量测外，也可应用于BMS电路板，进行电池芯消耗电流量测 (一般消耗电流>10mA)。
可编程序列功能

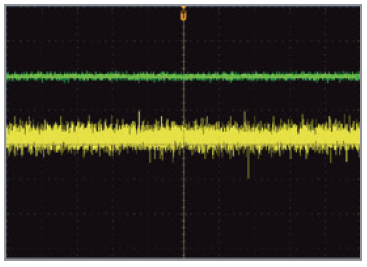

87001电池芯模拟器每单一机台为16通道，用户透过软件接口可分别设定各通道的电压、限电流状态，以程式控制输出电压上升与下降、通道间同步启动等设定；低输出杂讯的优势则真实呈现电池芯无涟波的直流特性，动态负载变化时，能迅速回馈给予稳定的直流输出，同时降低因负载变化产生之突波电压而损害待测物，对于非静态之产品或测试应用，皆能及时供应稳定的直流电压源。

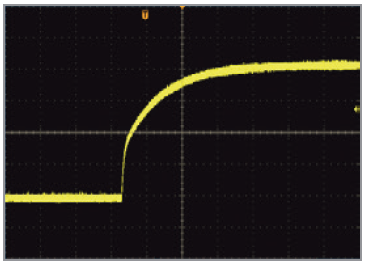

Chroma 87001电池芯模拟器，提供高速、可编程动态双向负载模式，小于100us的负载变化能力，模拟各种不同的真实拉载电流波形。

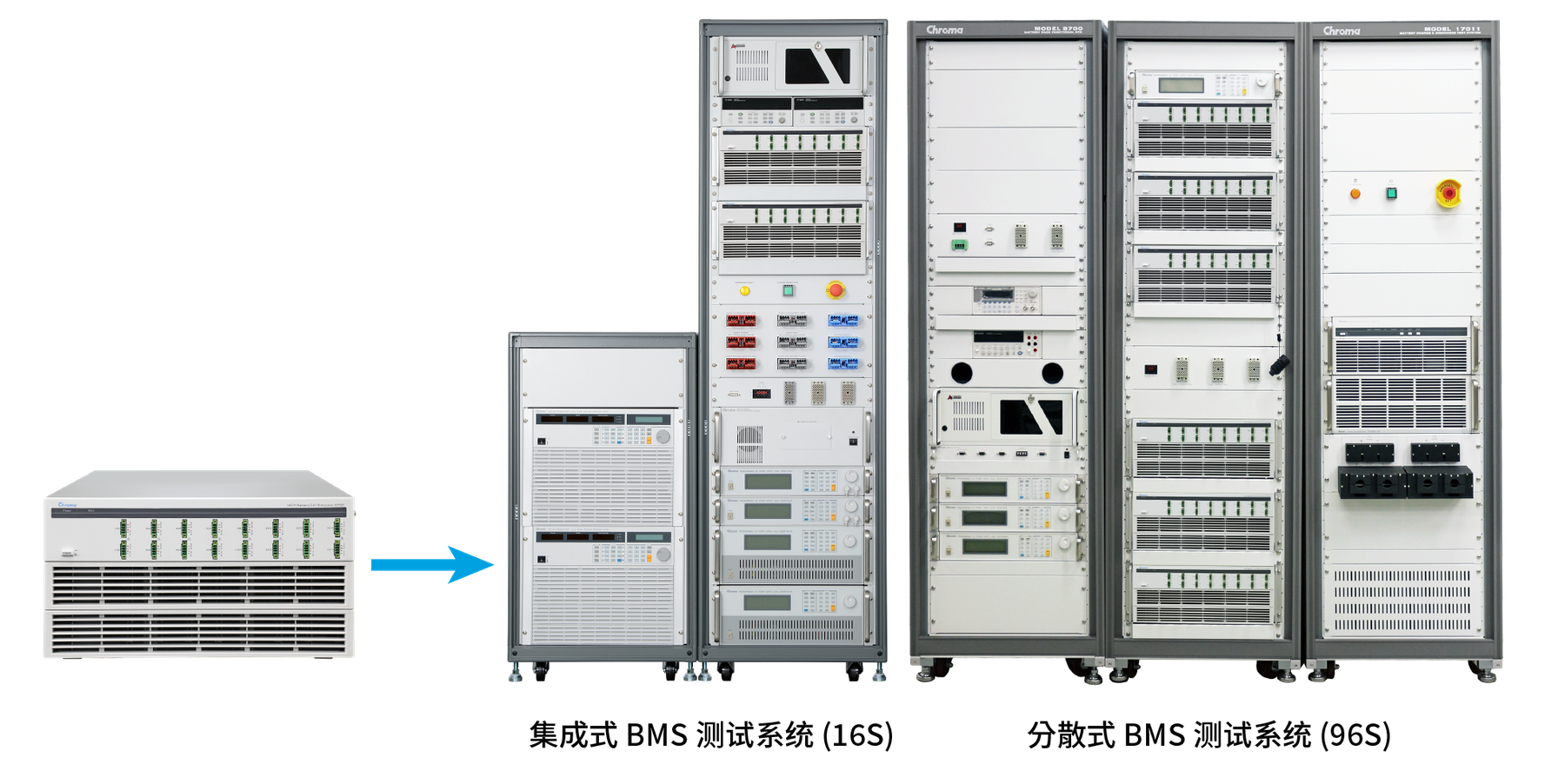

支持系统整合

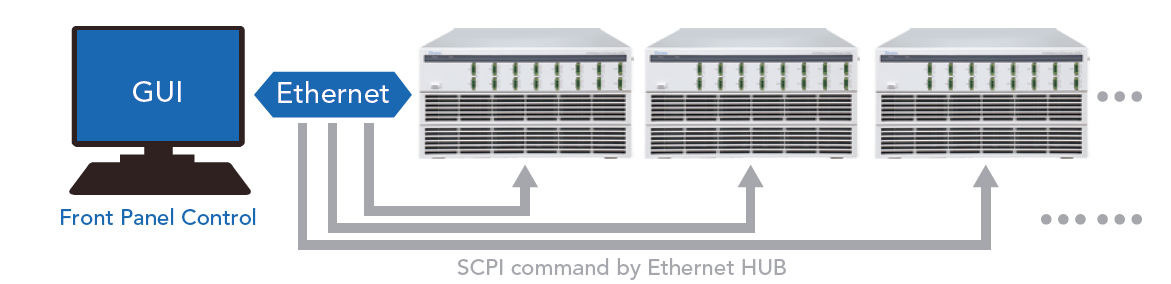

注：SCPI 命令用于支持1ms的信息取样，验证被动平衡开关状态
远端控制功能

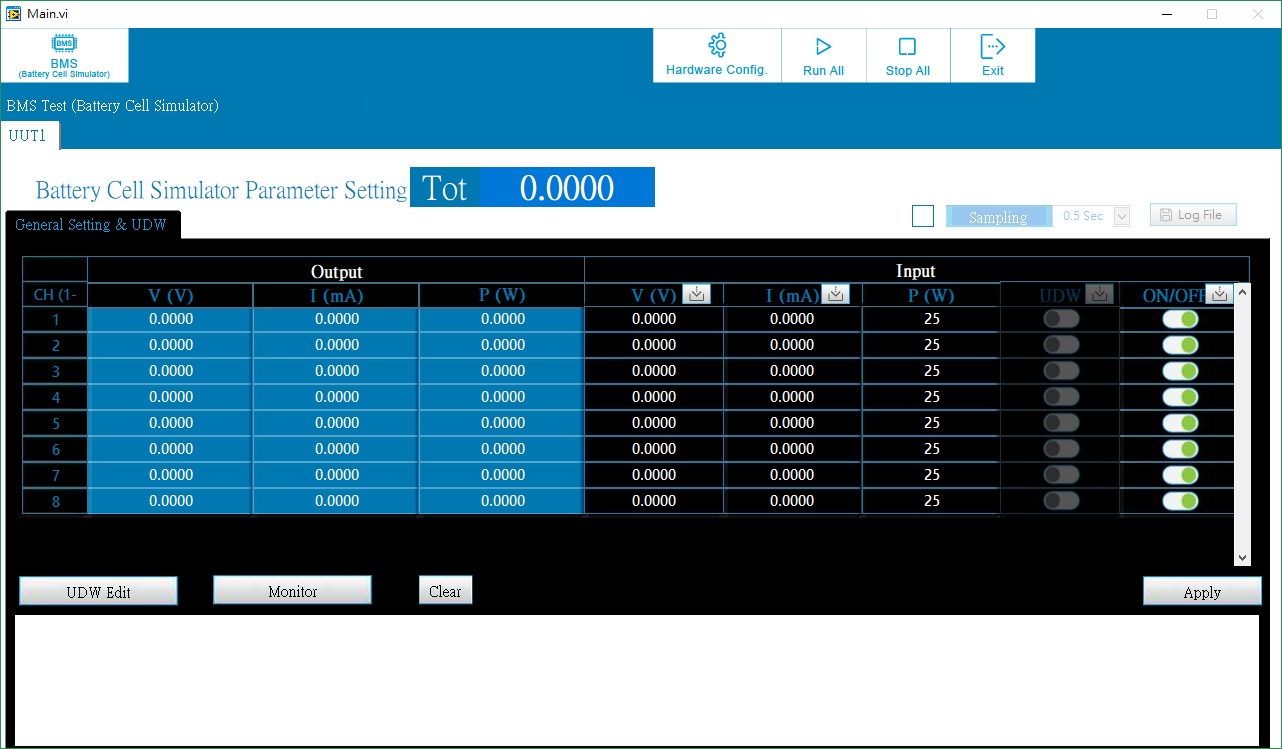

提供仪控面板远端控制电池芯模拟器
注：仪控面板仅使用于单台87001
主要型号与技术规格
该系列共收录 1 个具体型号，以下为前 1 个（完整规格见详细指标页）。
• 87001 叙述 16通道电池芯模拟器
资源下载
• 87001 详细指标见 87001 详细指标页。
• 官方 PDF（型录）：87001-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
