致茂 Chroma
66205 数位功率表
10Hz至10kHz · 250kHz
产品简介
66205是第二代66200系列数位功率表，专为单通道功率测量应用而设计，经由精密电路设计，能够提供高精度的功率测量能力，满足IEC62301/EN50564标准的要求，66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。
智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即使档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。
产品功能与优势
主要特点
• 电压档位： 15/30/60/150/300/600Vrms
• 1200Vrms/1800Vrms (选购配件)
• 电流档位：0.005/0.02/0.05/0.2/0.3/0.5/2/5/20/30Arms
• 频率范围：DC, 10Hz至10kHz
• 使用高速DSP技术，16 bits的类比/数位转换器，最高250kHz取样频率
• 符合IEC 61000-4-7法规对于谐波量测要求
• 智慧档位(Smart Range)功能允许功率积分模式(Power Integration)在自动档位条件下进行功率量测
• 支援外部分流器和CT以符合电流量测需求
• 最小5mA电流档位及0.1mW的功率解析度
• 符合ENERGY STAR/EN 50564/IEC 62301/ErP标准的量测需求
• 使用者定义的限制值，自动判别PASS/FAIL
• 可量测THD及使用者指定阶数的失真度
• 双Shunt设计，提供大范围高精准的电流量测
• 可量测涌浪电流Inrush Current及能量Energy
• 电压/电流谐波量测至100阶

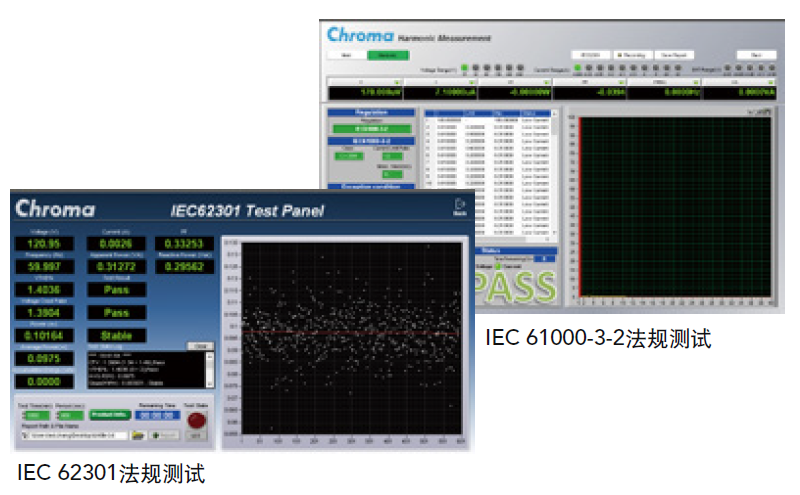

• 提供IEC 62301、IEC 61000-3-2:2018法规(pre-compliance test)解决方案(搭配66200 SoftPanel)
66205具有非常宽广的电流量测范围，最低档位为5mA，最高档位为30A，总共有10个量测档位，也可利用外部的60A至1200A感测器(选购配件) 将电流量测的范围提高。
电压量测档位共有6个，最高档位为600V，也可利用外部的感测器(选购配件A662023)提高电压范围至1.8kV。大范围的量测档位可全方位适用于低功率与高功率的量测应用。电压、电流与功率具有0.05%的低档位误差，尤其在能源之星(Energy Star)的待机功率(Standby Power)测试具有高准确度之性能。
66205是依据IEC61000-4-7法规对于谐波量测要求所设计，具有不中断的量测谐波高性能、5Hz的频率解析度与分组谐波功能，可对于次谐波、间谐波与谐波精准量测。

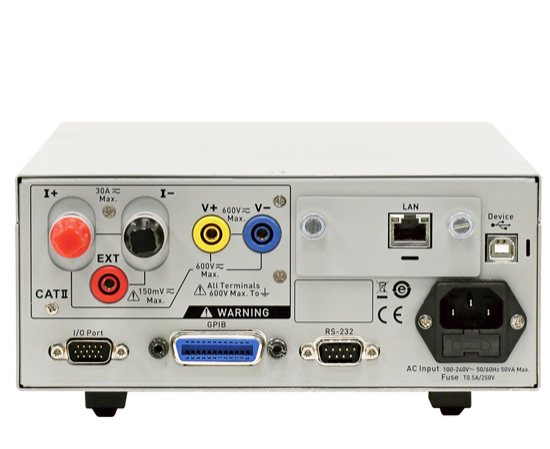

66205提供4种通讯介面， 包含GPIB、USB、RS-232与LAN(选购)，可以非常方便的应用于远端控制，搭配SoftPanel软体控制介面可建立完整之测试报表，以及电力品质法规之测试。此外，也可使用STORE功能记录量测值，再将纪录资料储存于USB储存装置。 Limit功能可应用于生产测试，对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判断，更可搭配I/O Port达成自动化生产，66205适用于研发、品保验证、生产单位对于功率等相关参数量测需求。
量测参数
66205功率表能够提供可靠以及准确的测量参数如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (电压波峰因数), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌电流), CFI (电流波峰因数), W, VA, VAR, PF, Freq_V (电压讯号频率), Freq_I (电流讯号频率), Wh, Ah,º (相位角度)。

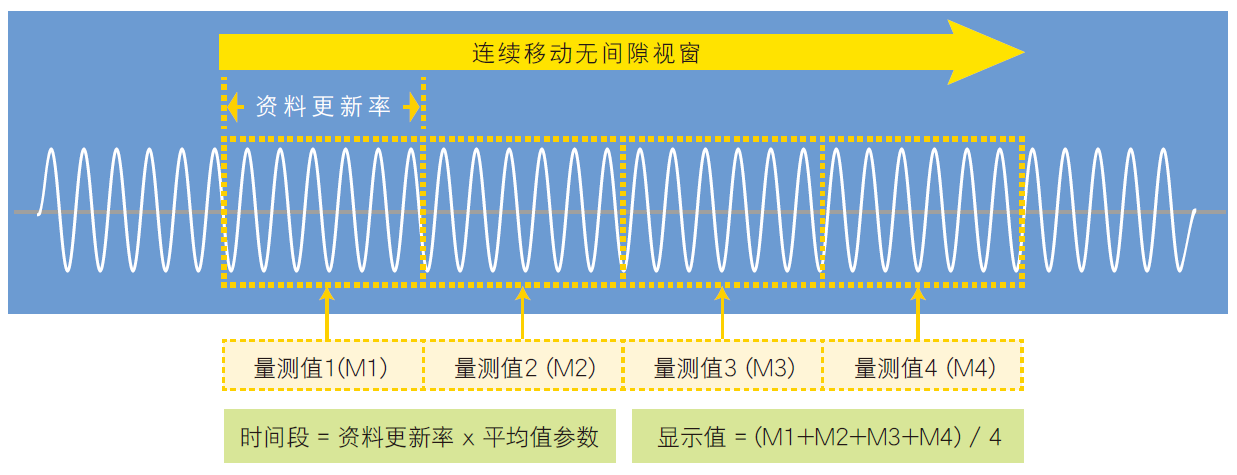

参数测量方式：在一时间段内将连续移动无间隙视窗所有量测到的值量平均。请注意，时间段(Time frame)的时间设置等同于Data Update Rate(资料更新率) x AVG(平均值参数)。

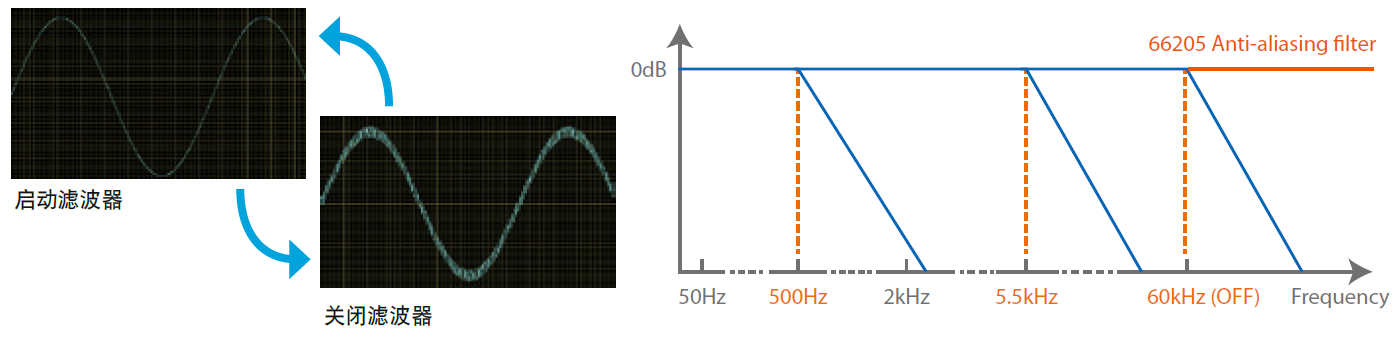

Line Filter 功能
Line Filter是具有高衰减率（≥70dB）的数位低通滤波器。当Line Filter设定启动时，测量值不会包含高频分量，例如: 切换式电源的高频噪音部分。 66205提供三组Line Filter，截止频率为OFF，500 Hz和5.5kHz。 5.5kHz的Line Filter规格符合IEC 61000-3-2国际标准之设备要求，建议谐波量测时将滤波器开启。
谐波量测功能 (IEC模式)
谐波量测功能 (显示部分)

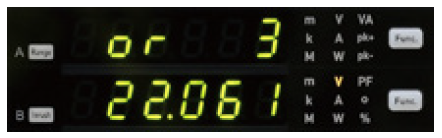

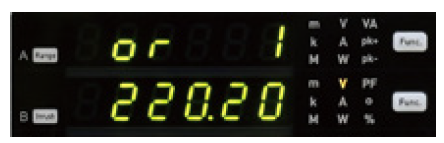

66205的谐波量测显示功能可在前面板显示各阶谐波的幅度和相位角度。以下为谐波显示功能应用范例：

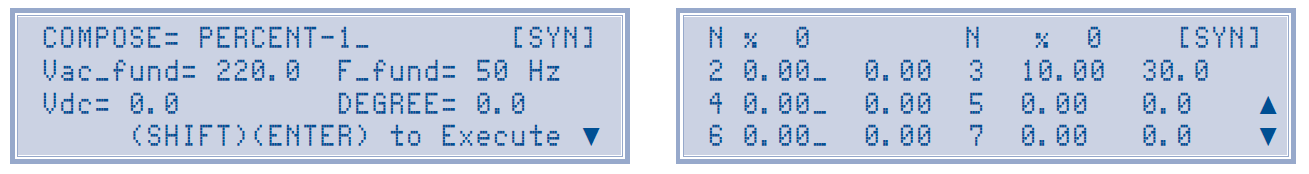

使用交流电源合成功能，生成以基频50Hz振幅为220V，三次谐波振幅为22V，相位角度为30度的电压波形。 66205能够显示基频的振幅为220V，以及显示三次谐波所对应的振幅电压和相位角部分。
智慧档位功能(应用于功率积分模式)
一般的功率表在电压或电流变化需要换量测档位时, 会有短暂资料遗失的现象。若是采积分模式量功率, 会产生误差。 66205特殊设计的智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可以在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即便档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。

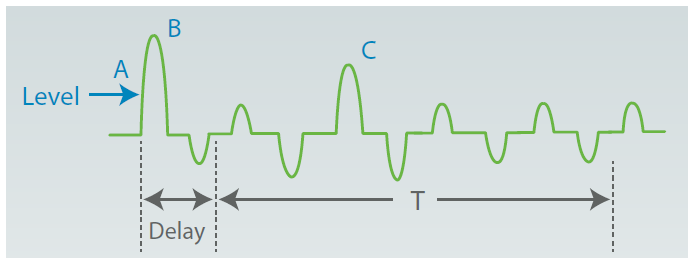

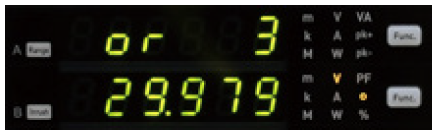

浪涌电流量测功能

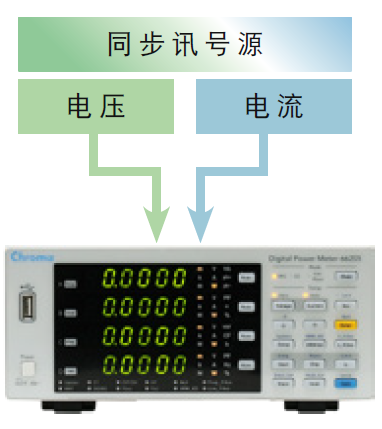

同步讯号源功能

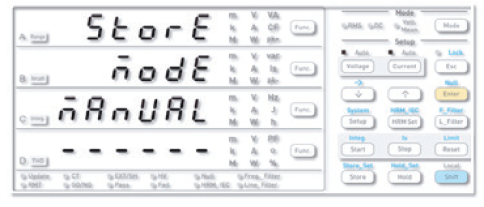

量测参数数据储存功能
高电压(HV)量测功能
为因应PV inverter、PCS、ESS等产品对于1000V以上高电压测试需求，66205可搭配选购配件以符合最高电压1800V量测需求，频率范围(DC, 47至63Hz)。

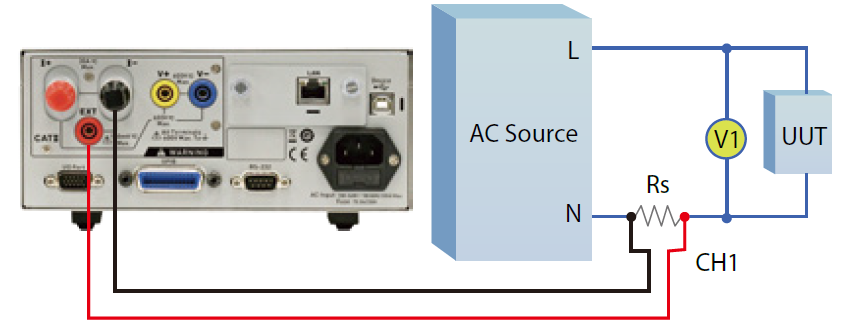

外部分流器功能
电流转换器CT功能

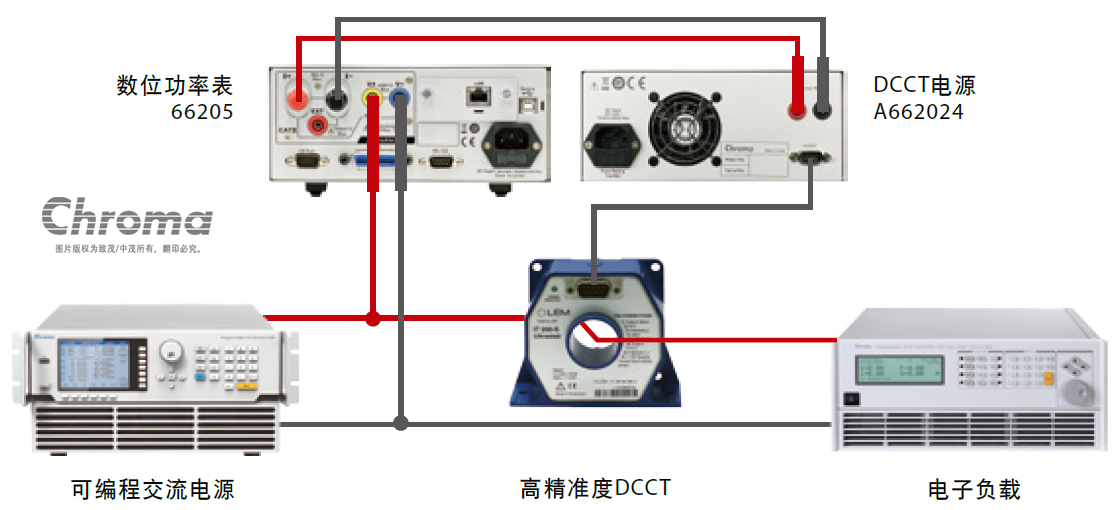

当量测电流大于66205的30A电流量测范围时，可以使用CT功能为量测电流的替代方法。CT功能可以支持CT或DCCT产品。请注意CT仅可应用于交流电流量测，DCCT可支持交流和直流电流量测。

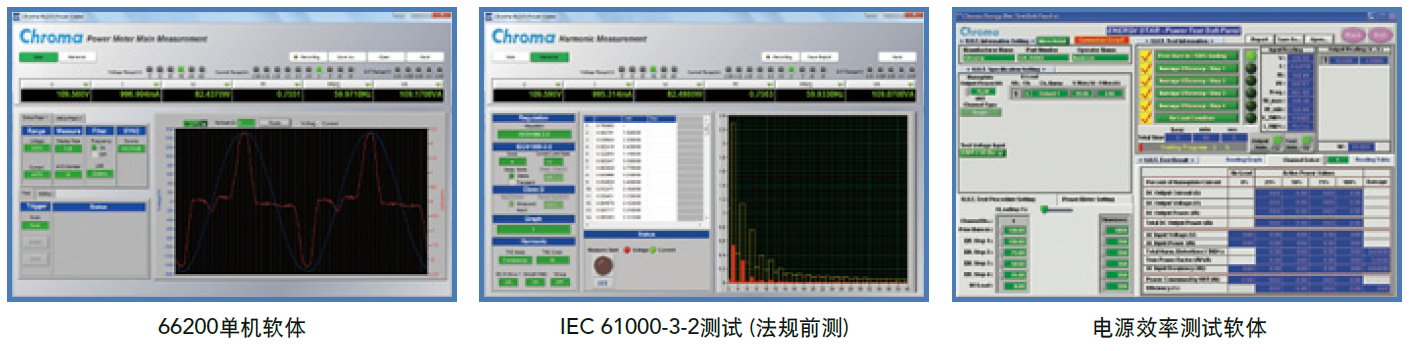

66200系列电脑图形化介面软体
66200系列功率表提供单机软体，让使用者透过USB、GPIB或LAN介面在电脑上控制及读取资料，还可观察电压电流波形、记录随时间变化的关系图，及设定参数及时间，将长时间量测值储存至档案后供分析。此软体也支援IEC 61000-3-2谐波电流限制测试之法规前测 (Pre-Compliance)，允许使用者确认UUT是否符合谐波电流限制值要求。另外电源效率测试软件，整合66205功率表、电子负载及交流电源，可依照节能规范简单设定后，即可自动按法规步骤进行测试，并产生报告，相当适用于研发或品保验证。
主要型号与技术规格
该系列共收录 16 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 66205 叙述 数位功率表
• A662012 叙述 1200V 高压量测治具
• A662013 叙述 外挂电流转换器50A (限量AC电流)
• A662014 叙述 外挂电流转换器100A (限量AC电流)
• A662017 叙述 超高精准度 DCCT 60A
• A662018 叙述 超高精准度 DCCT 200A
资源下载
• 66205 详细指标见本页「详细指标」标签页。
• 官方 PDF（型录）：66205-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
66205 详细指标
10Hz至10kHz · 250kHz
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 16 个具体型号。
66205
• 叙述：数位功率表
A662012
• 叙述：1200V 高压量测治具
A662013
• 叙述：外挂电流转换器50A (限量AC电流)
A662014
• 叙述：外挂电流转换器100A (限量AC电流)
A662017
• 叙述：超高精准度 DCCT 60A
A662018
• 叙述：超高精准度 DCCT 200A
A662021
• 叙述：LAN控制介面卡
A662022
• 叙述：量测用治具组 (250V/10A)
A662023
• 叙述：1800V高压量测治具
A662024
• 叙述：单台DCCT电源 (与DCCT搭配必选)
B662002
• 叙述：标准机框耳架
B662004
• 叙述：1200A交流电流勾表
B662005
• 叙述：鳄鱼夹端子
L11-002987
• 叙述：超高精准度 DCCT 400A
L11-002986
• 叙述：超高精准度 DCCT 600A
L11-002985
• 叙述：超高精准度 DCCT 1000A
