致茂 Chroma
61830HF/61845HF/61860HF 回收式电网模拟电源
30kVA · 45kVA
产品简介
Chroma 61830HF/61845HF/61860HF机种为61800回收式电网仿真电源系列中，功率30kVA/45kVA/60kVA的电源测试仪器产品。此机种以5U机体高度具备最大60kVA输出功率，实现高功率密度设计；且具有单相、三相输出模式；输出电压范围最高可达相电压460V、线电压797V，透过单相三线配置可达单相电压920V；此外，可透过主从控制实现多台同功率单机并联组合，提供更大输出功率。

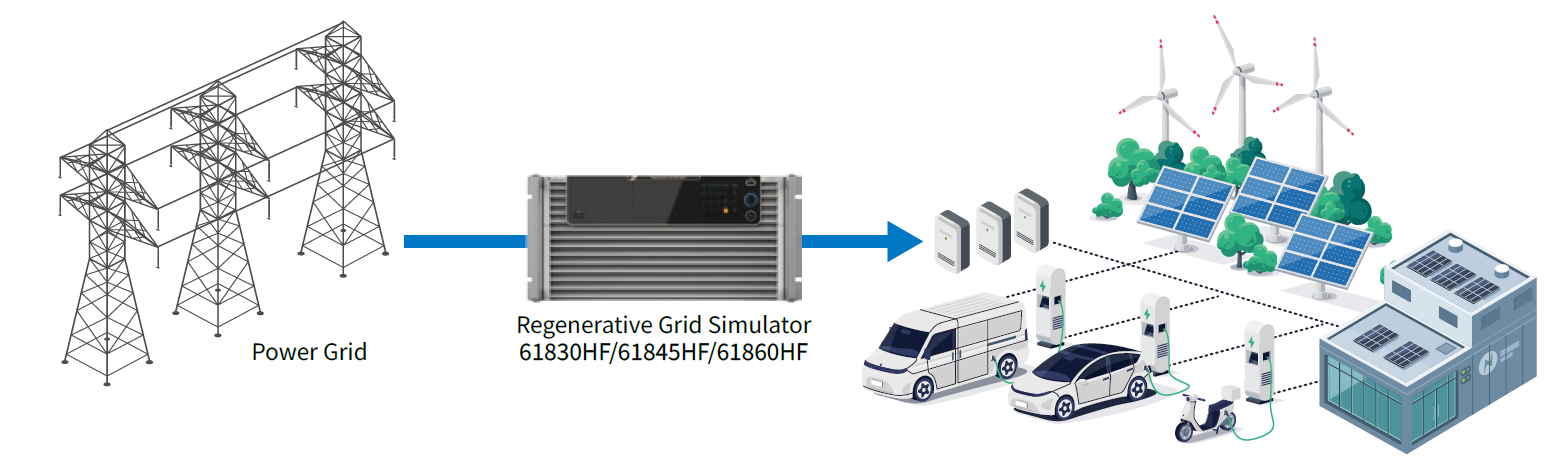

61830HF/61845HF/61860HF具备能源回收功能，可提供用户完善的节能方案。待测物在测试中所产生的能量，经由机器可高效率回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。藉此，Chroma 61830HF/61845HF/61860HF可适用于市面上各项绿能相关产业测试，如太阳能逆变器、储能系统（ESS）、电力调节系统（PCS）、微电网（Microgrid）、电力相关硬件回路仿真（PHIL）、电动车电源设备（EVSE）、车载充电器（OBC）及双向车载充电器 （BOBC）等。
产品功能与优势
主要特点
• 功率规格 61830HF：30kVA
• 61845HF：45kVA
• 61860HF：60kVA
• 电压规格：0 to 460VLN
• 频率规格：30 to 100Hz/DC
• 5U高度具备最大60kVA之高功率密度设计
• 全屏触控面板与实体按键等双操作系统
• 可选择单相、三相输出模式
• 经相位设定可调整为分相输出模式
• 提供额定视在功率回灌能力，经转换可90%高效率回收至电网
• 功率级模块化设计，利于快速维护
• 可设定电压和频率的输出变动率
• 可设定电压和电流的输出限制
• 可设定电压波形0至360度开关机角度
• 输出电压变化的同步TTL信号
• 进阶编程功能：LIST、STEP、PULSE模式用于测试电源扰动（PLD）模拟
• 谐波和间谐波的失真波形合成
• 参数量测功能包括各阶电流谐波成份
• Response Speed电源性能调整功能
• 导入静音算法的自动风扇调节系统
• 标配远程接口USB、LAN
• 选配远程接口GPIB、CAN
• 透过并联功能提供更大输出功率（三相模式）
• 具备能源回收功能，符合EV、PV inverter及Smart Grid相关产品测试应用
• 符合Power Shelf, Rack Power等AI服务器电源领域相关产品测试应用
• 符合OCP ORv3、M-CRPS、ITIC（认证前测试）等AI服务器测试专用需求规范
针对产品适用的电源相关法规测试部分，61830HF/61845HF/61860HF可用于电动车对电网测试（V2G）、能源储存系统测试（ESS）、IEC 61000-3-2/-3-3/-3-11/-3-12（国际法规对于交流电压测试需求）、IEEE 1547/IEC 62116（绿能发电相关国际规范）、半导体测试设备的电源法规SEMI F47，以及全球AI服务器业者在电源测试领域的重要规范如OCP ORv3、M-CRPS、ITIC等。
61830HF/61845HF/61860HF使用全数字式控制技术，可在最大相电压460V及频率30Hz到100Hz的输出范围下提供最大功率，所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.5%总谐波失真率；此外不仅可输出纯交流电压，还有直流输出模式以及交流加直流输出模式，可扩大应用于纯直流电测试，以及交流电含直流偏压成份的测试应用；电流输出能力可提供方均根电流的2.5倍峰值电流，适用于待测物的输入涌浪电流测试。
61830HF/61845HF/61860HF具备精密的测量功能，如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等，应用先进的DSP技术，可测量THD和50阶的电流谐波成份；此外还可应用LIST、PULSE和STEP高阶编程功能来仿真交/直流电源扰动（PLD）测试，也可透过SYNTHESIS（合成）功能来编辑不同的谐波分量，再组成使用者自身需求的各项失真波形。

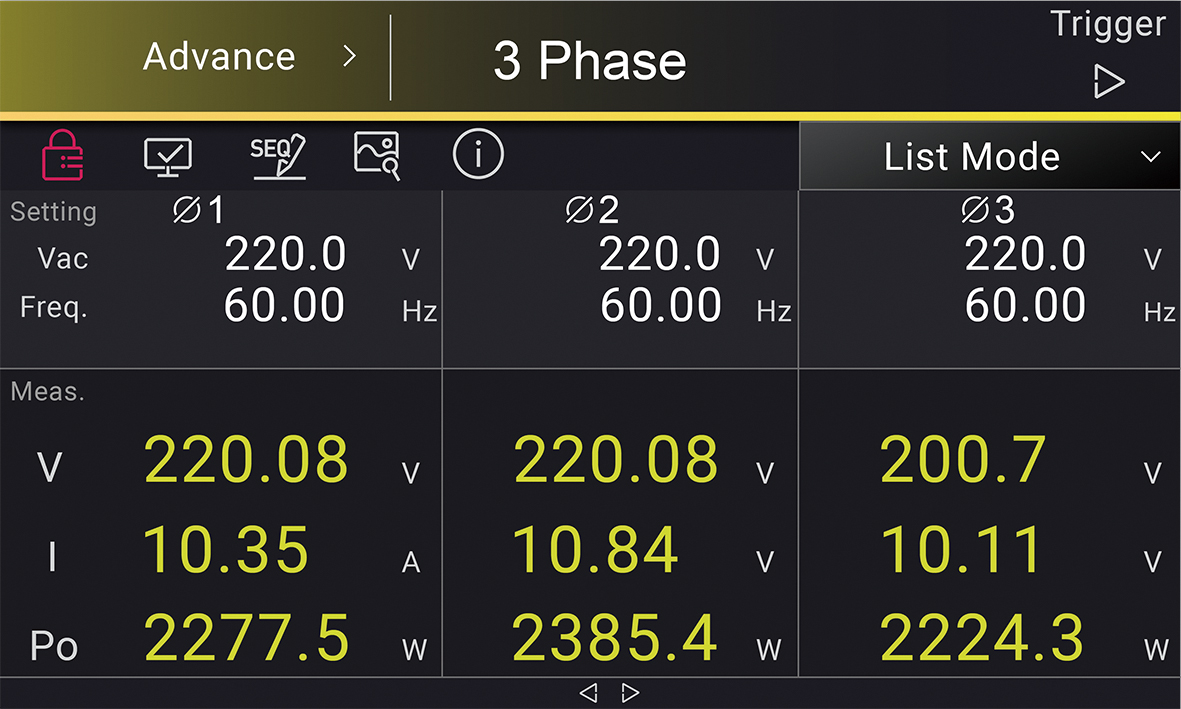

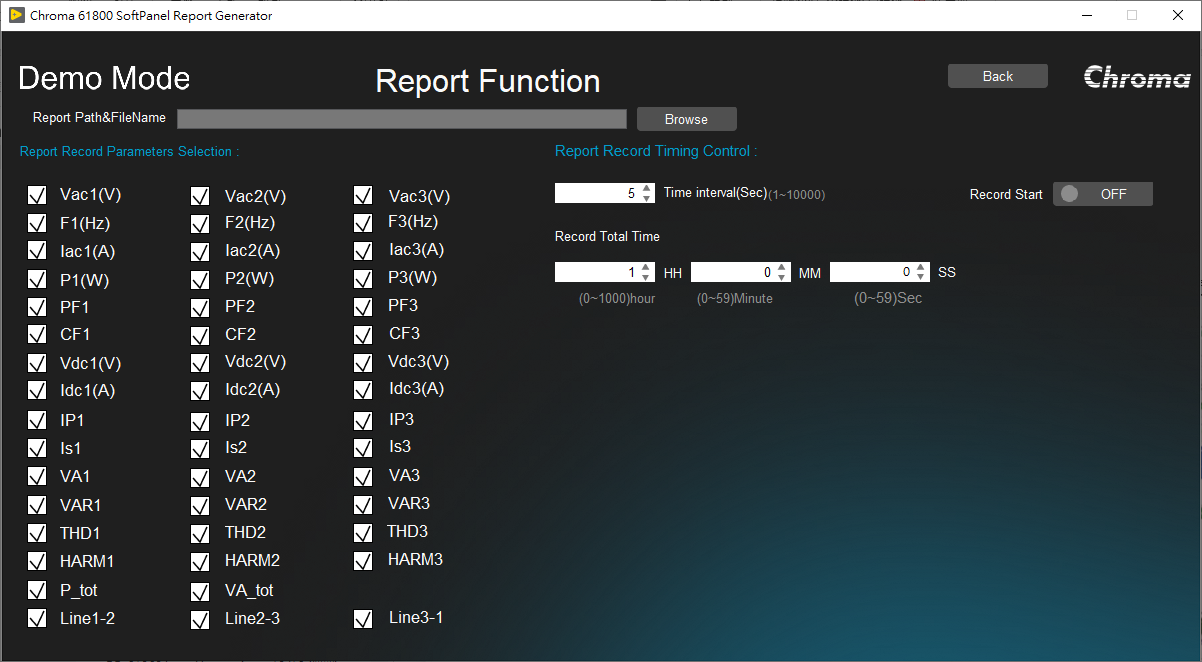

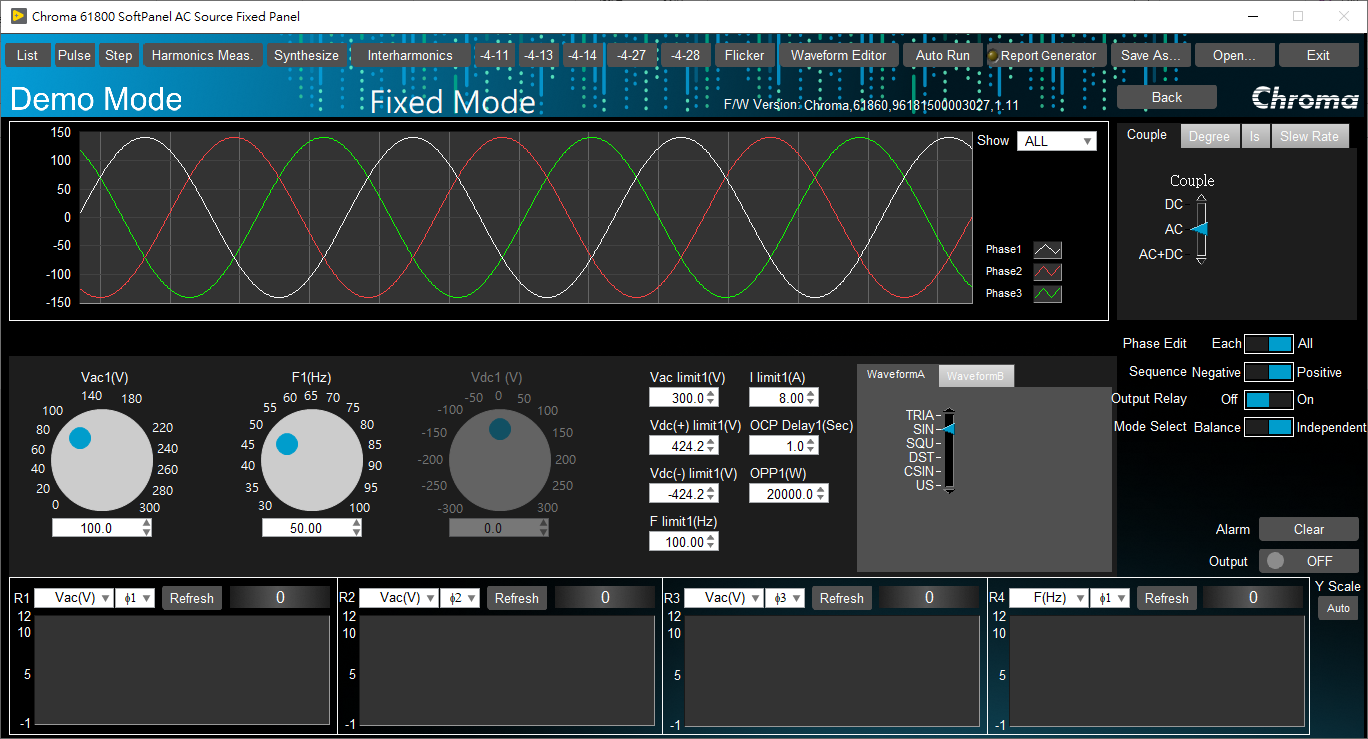

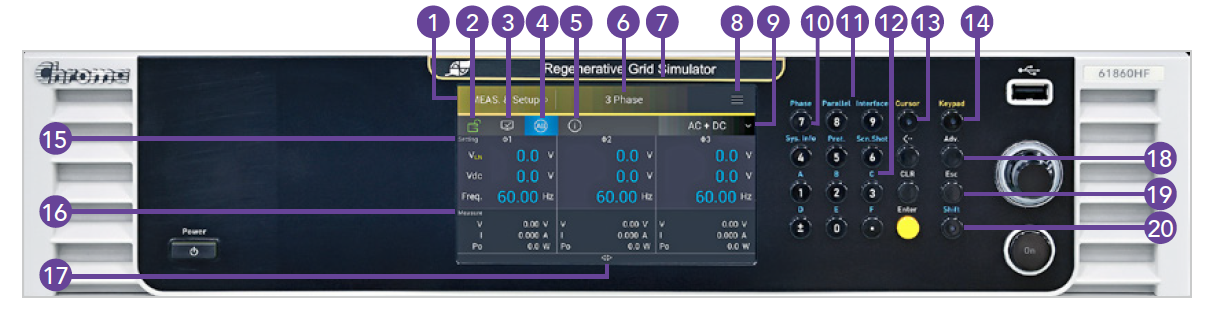

61830HF/61845HF/61860HF使用5吋LCD全触控屏幕搭配直观的UI接口设计，同时也具备高回馈感的实体数字、功能按键，透过此双操作系统相互搭配，提供用户更直觉性的操作体验；远程接口为标配USB、LAN及选配GPIB或CAN接口，可藉由计算机和Chroma SoftPanel软件进行远程的数字控制；此外，Chroma 61800系列也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程序整合应用。

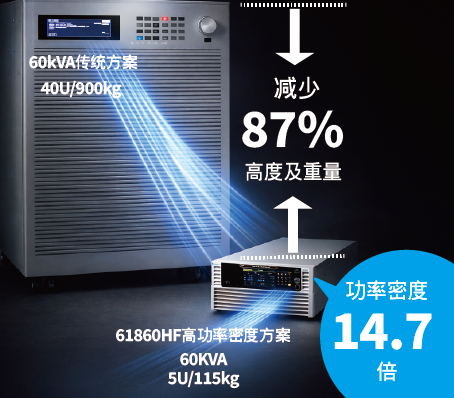

高功率密度设计及卓越的硬件性能

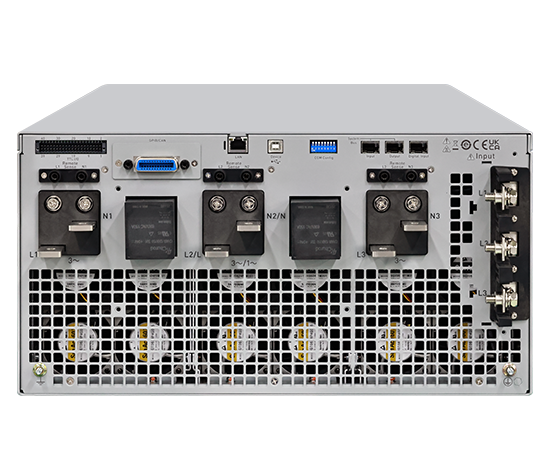

Chroma 61830HF/61845HF/61860HF机种结合先进的数字控制与新一代热管理技术，实现61800系列产品的功率密度新指针，在仅5U的紧凑机身高度提供高达60 kVA的输出功率，对比过往同功率等级解决方案，产品定位从落地型柜体转化为可实验桌使用型式，不仅释出高达80%以上的空间和重量，在搭配系统柜时亦可结合其他测试设备，提供更弹性的电源测试解决方案。
61830HF/61845HF/61860HF支持最高460V宽范围相电压输出，且具备单相/三相输出模式、DC模式下100%功率输出、及四象限能源回收等完整硬件功能。此外，产品透过高带宽特性具备杰出的瞬时能力，输出电压爬升与跌落SlewRate可达2V/us等级，同时硬件输出特性稳定且配备完整保护功能，定位为高阶的电源测试应用。

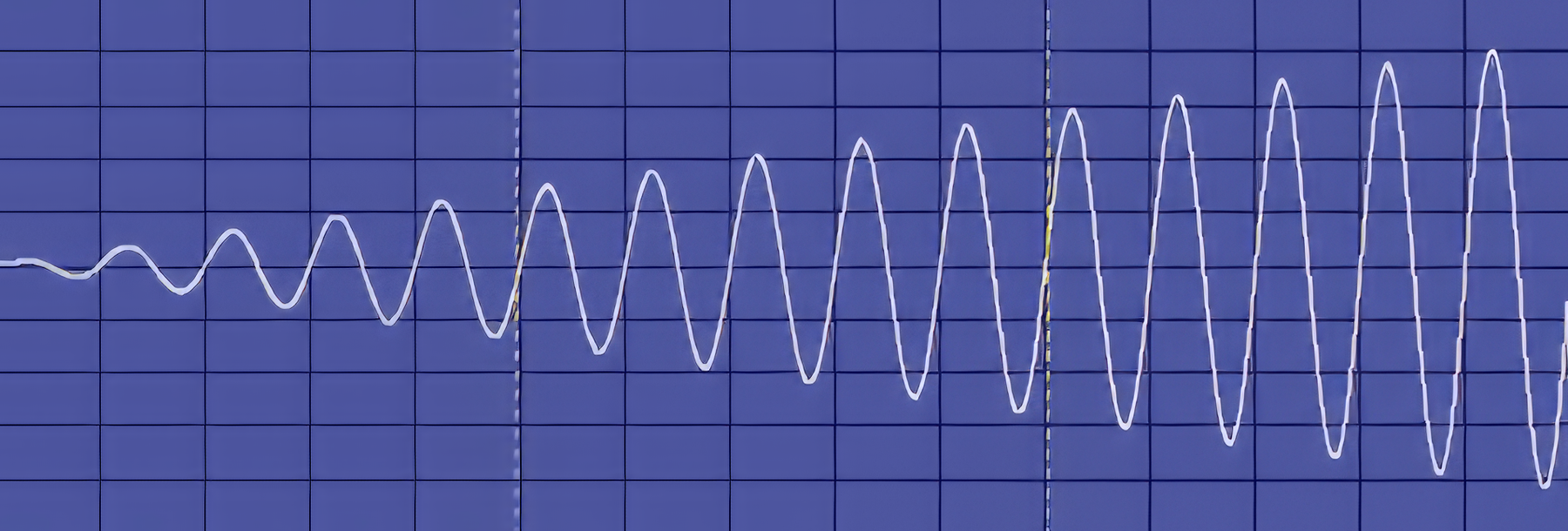

电压和频率的变动率设定
Chroma 61830HF/61845HF/61860HF机种可以让用户设定电压或频率的输出变动率，当输出的电压或频率改变时，会依照设定的变动率逐渐达到最终值，此功能适用于验证电源产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、 230V及264V等单一电压点。此外，对待测物开机时，可设定电压由0V逐渐上升的方式来减少输入的浪涌电流，适用于马达启动、或多个产品同时开机测试。

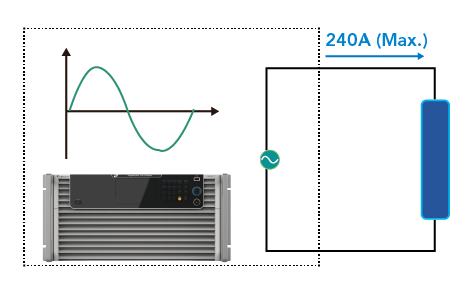

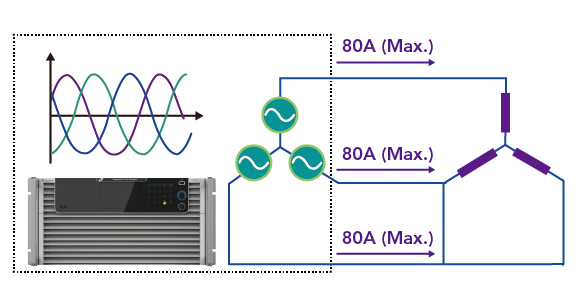

单相/三相电压输出模式
Chroma 61830HF/61845HF/61860HF机种提供单相或三相输出功能，藉由产品内部的输出Relay设计架构，使用者可以经由触控式UI面板或透过远程控制（如LAN、GPIB、USB、CAN），将设备自动切换单相或三相输出模式，且即便在单相输出模式下，设备仍能维持100%全功率规格输出，提供用户更具弹性的电源测试方案。

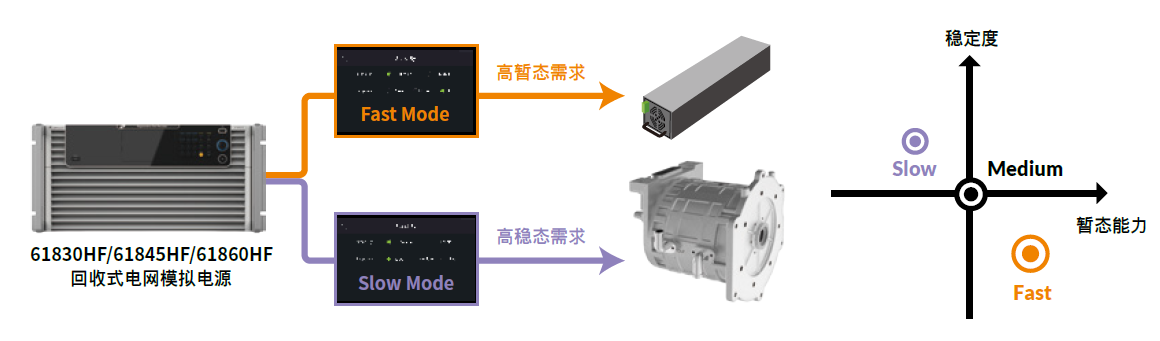

RESPONSE SPEED电源性能调整功能
进行交流测试往往伴随仪器特性的匹配度议题，各式待测物都具备不同的需求条件，基本可分为瞬时和稳态两种性质取向。对Chroma 61830HF/61845HF/61860HF机种开发全新Response Speed电源性能调整功能，透过精密的数字控制算法改变响应带宽，透过档位切换的操作形式，包含Fast（高瞬时特性）、Medium、Slow（高稳定度特性）等，一键切换交流源输出特性，完整匹配各式待测物条件并给予最合适的交流电源输出性能。
支持四象限输出的交流电源

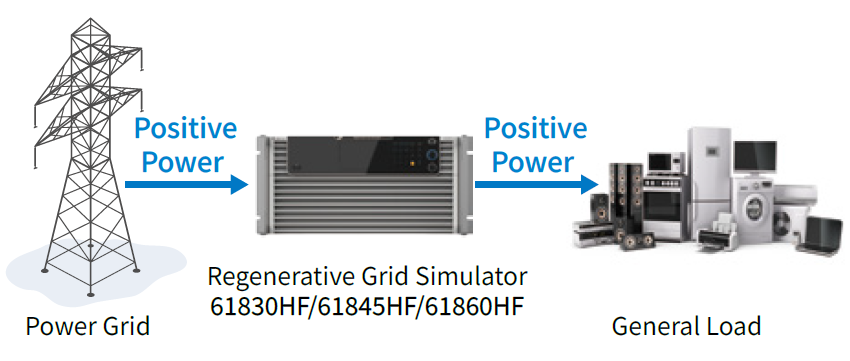

Chroma 61830HF/61845HF/61860HF机种为定电压输出的交流电源，定位于一般产品电源测试（如： 家电产品、工业电源、开关式电源等），符合市电异常仿真、谐波电压输入和用户自定波形等测试需求，且透过精准的内建保护设定，可配合待测物拉载满足其浪涌电流、过电流/过功率等测试环节。

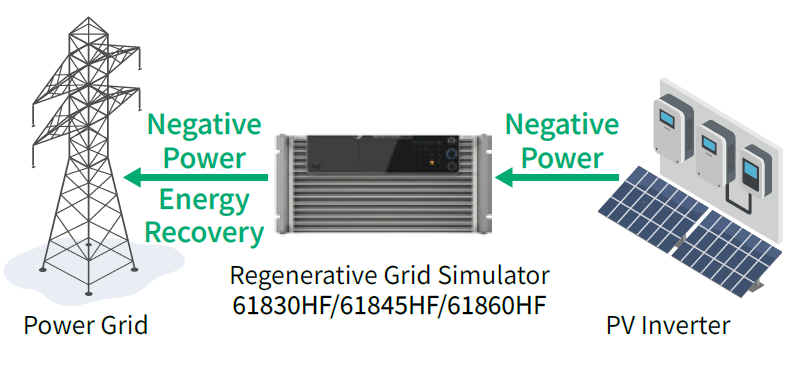

当待测物为会将能量回馈到电网的产品（如：太阳能逆变器、双向车载充电器等），61830HF/61845HF/61860HF在输出电压的同时，能够及时侦测待测物输出的「负功率」并启动能源回收机制，将待测物所产生的逆灌电流和负功率能量，以90%以上的高转换效率回馈到交流电网，而非透过热能形式来消耗，实现极佳的节能效益。故本产品可定位为提供正负电压、支持正反方向电流的全四象限型交流电源产品，实现全面的电网模拟相关测试应用。
并网测试应用及安全保护机制
并网型分布式发电设备法规测试
Chroma 61830HF/61845HF/61860HF机种符合应用于并网型分布式发电设备法规测试（例如：UL 1741SA/IEEE 1547/IEC 62116），主要测试项目如下：
微电网测试
61830HF/61845HF/61860HF可提供微电网测试所需要的谐波失真电压、频率条件，且藉由能源回收功能，可将待测物所产生的电能以90%高效率回馈到交流电网，符合微电网测试需求。此外，本产品的输入端对交流电网已包含隔离设计，因此对于待测物端不需要另外安装隔离装置。
并网安全保护机制
61830HF/61845HF/61860HF具备并网及能源回收功能，且针对能源回收的设备入电端设计完整的保护措施。当本产品侦测到并网端的交流电有过电压、欠电压、频率异常、三相不平衡、过电流等异常情形，会瞬间跳出警告并停止拉载，同时使并网端的电源模块进入闭锁状态以维护使用者安全，在确认电网状态正常后重启机器以再次并网，实现完善的并网保护机制。

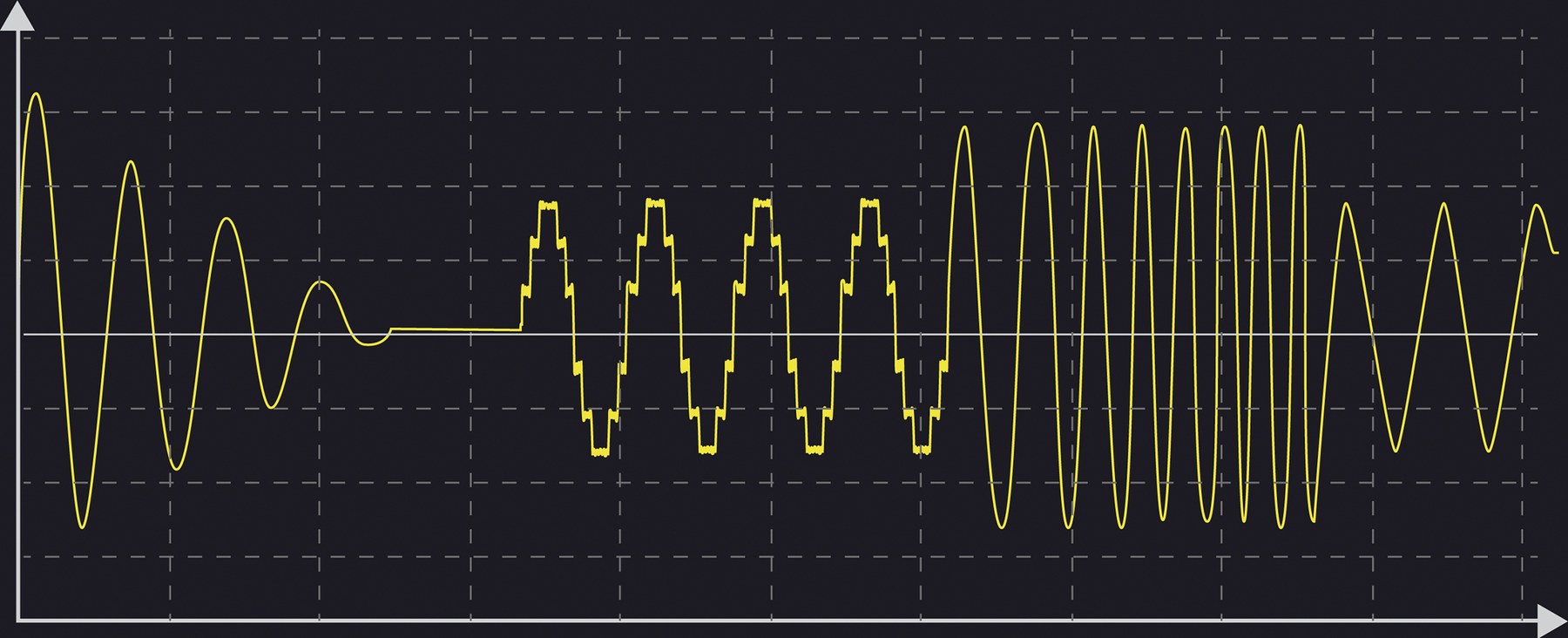

电源干扰仿真（PLD）进阶编辑功能

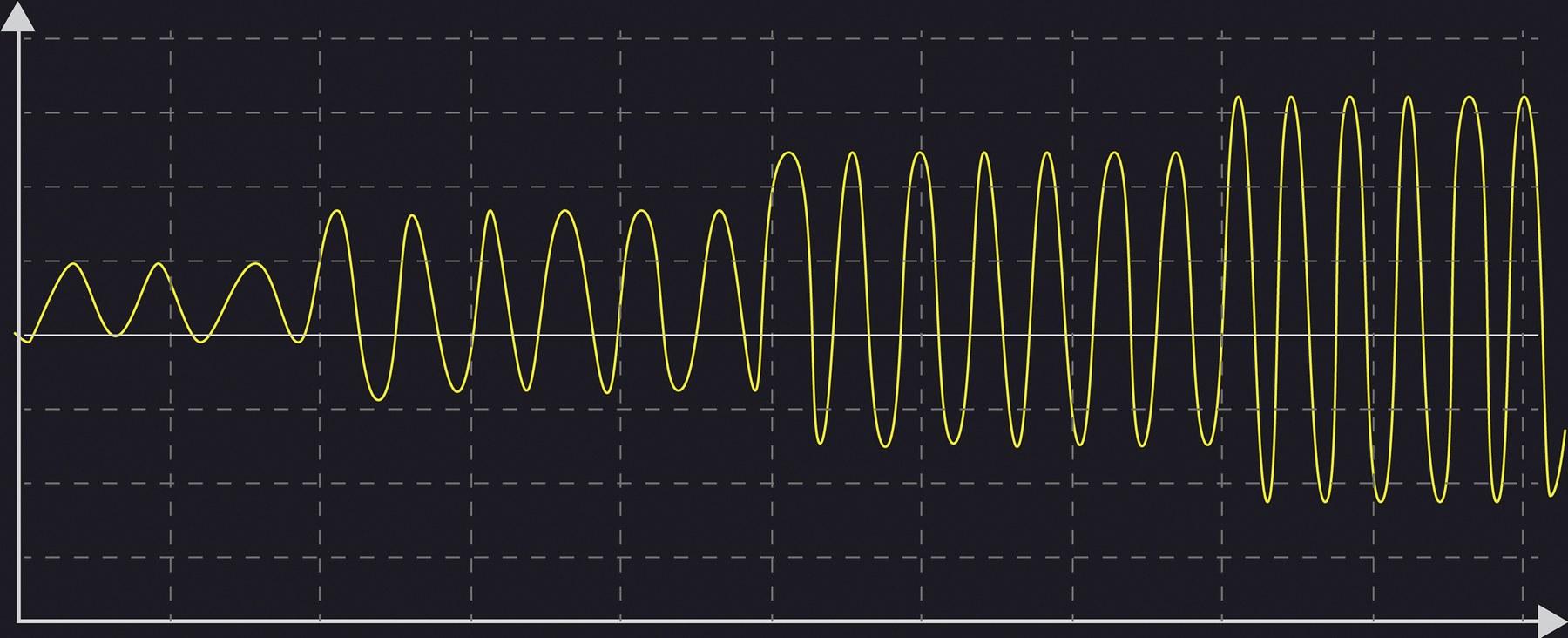

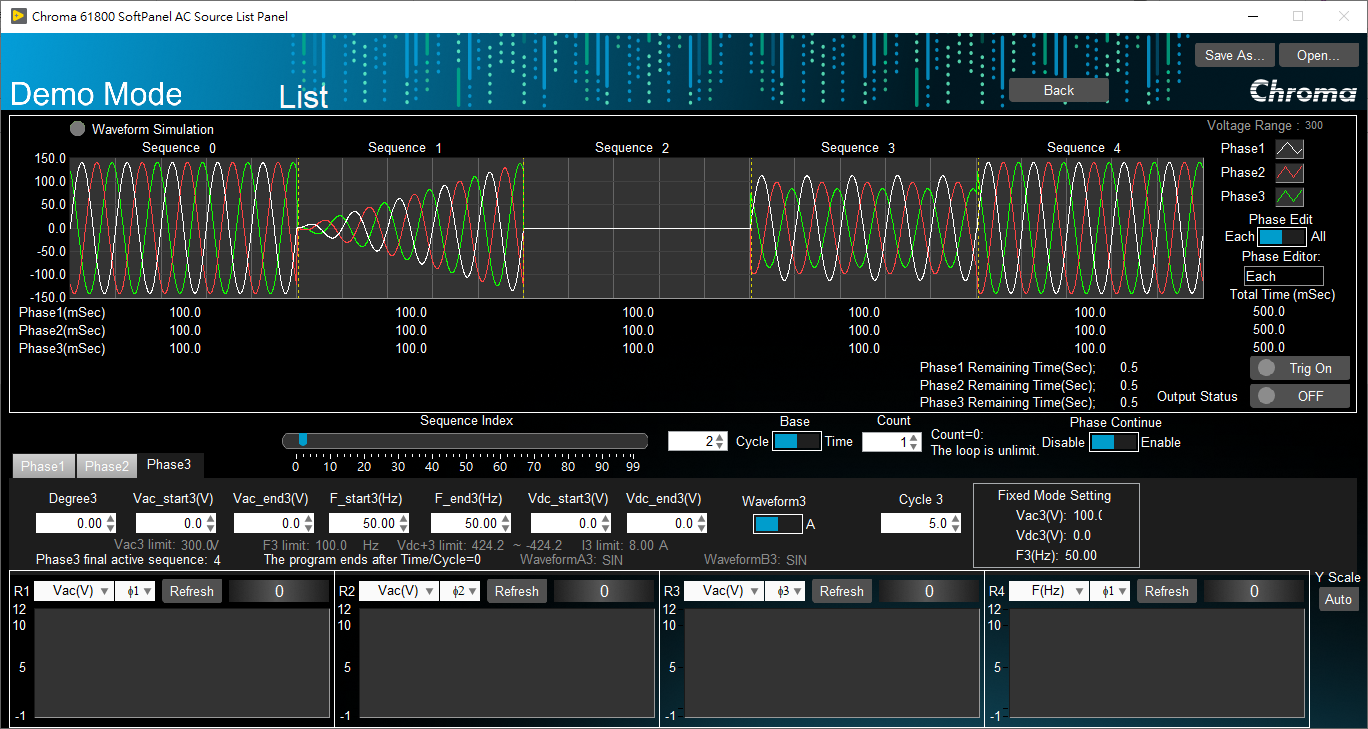

Chroma 61830HF/61845HF/61860HF机种具备电源干扰模拟PLD（Power Line Disturbance）进阶编辑功能，可仿真多种电网异常及扰动状态以符合测试需求。包含STEP、PULSE、LIST等编辑模式，以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等谐波和间谐波相关功能。其中STEP和PULSE模式提供单步或连续的电压变动，用来仿真电源干扰如周期瞬降、瞬间高压、电压渐降等；LIST模式可编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，产品可仿真各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11（认证前测试）和-4-13/ -4-14/ -4-28的法规免疫性测试。

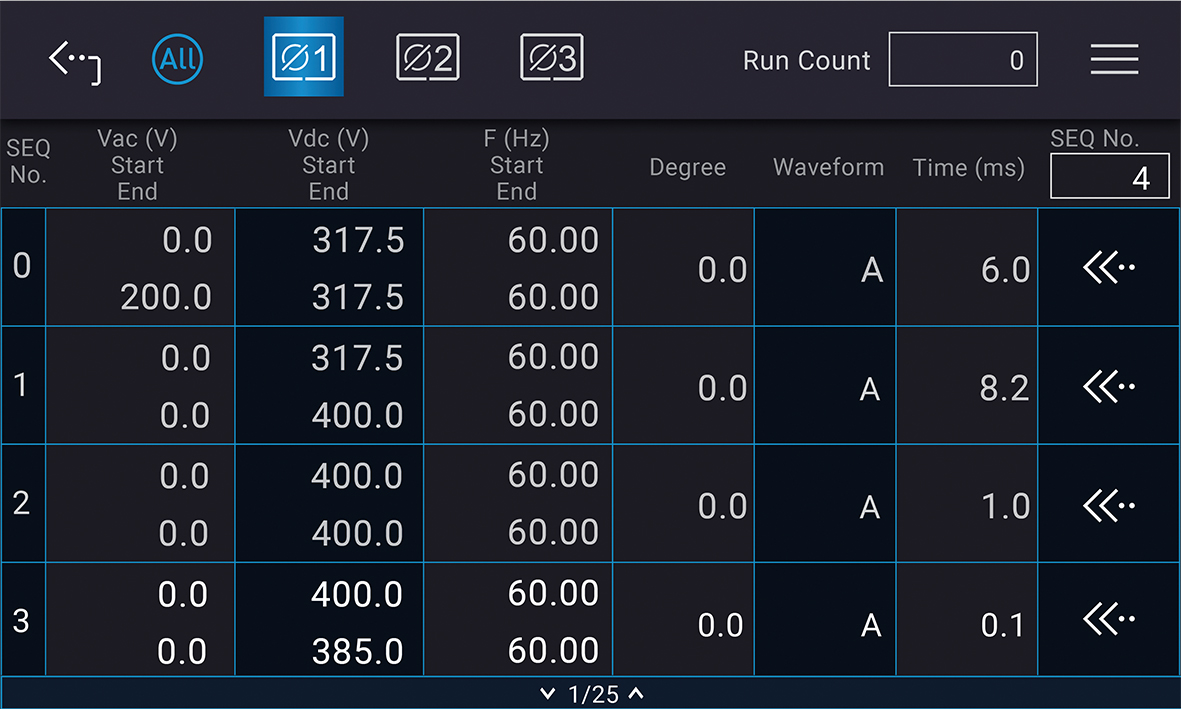

此外，STEP、PULSE、LIST等模式配合全新的触控屏幕接口亦大幅优化了操作和可用性。例如在LIST模式下，编辑页面可直接掌握所有序列的设定内容，且可透过搜寻功能快速找到欲调整的序列；此外亦可藉由点选、滑动等触控操作，以及复制、贴上等快速编辑功能来设定每个序列，提供使用者更直观方便的编程体验。

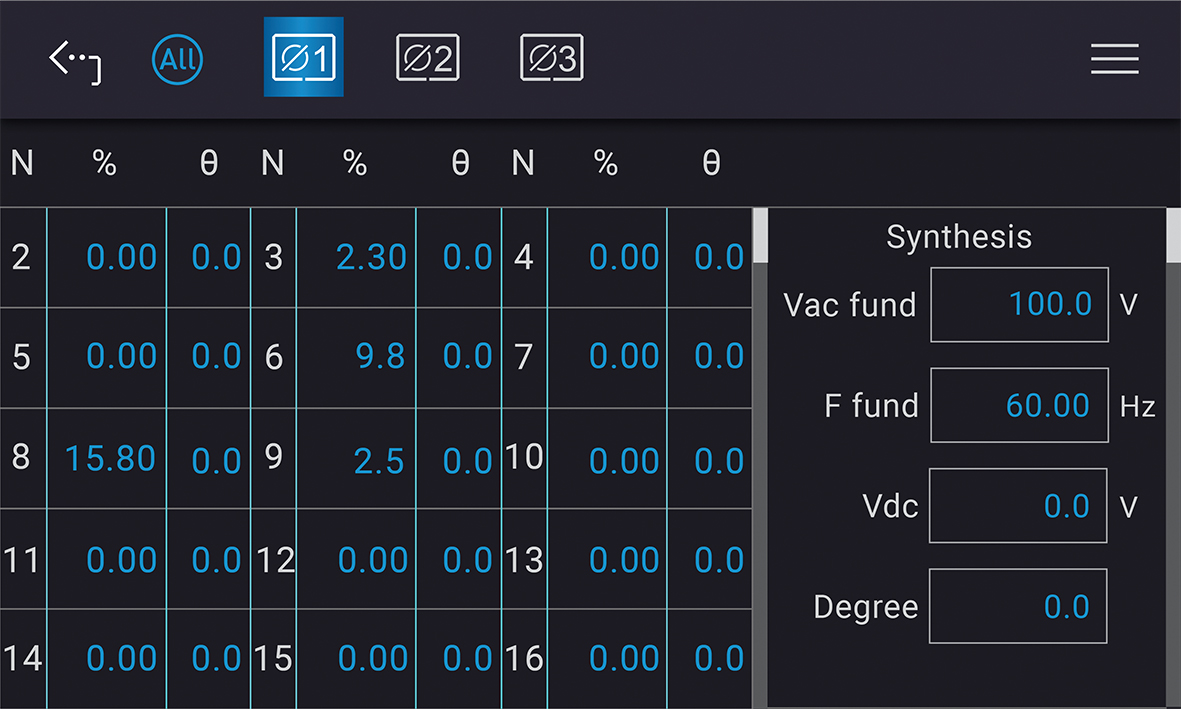

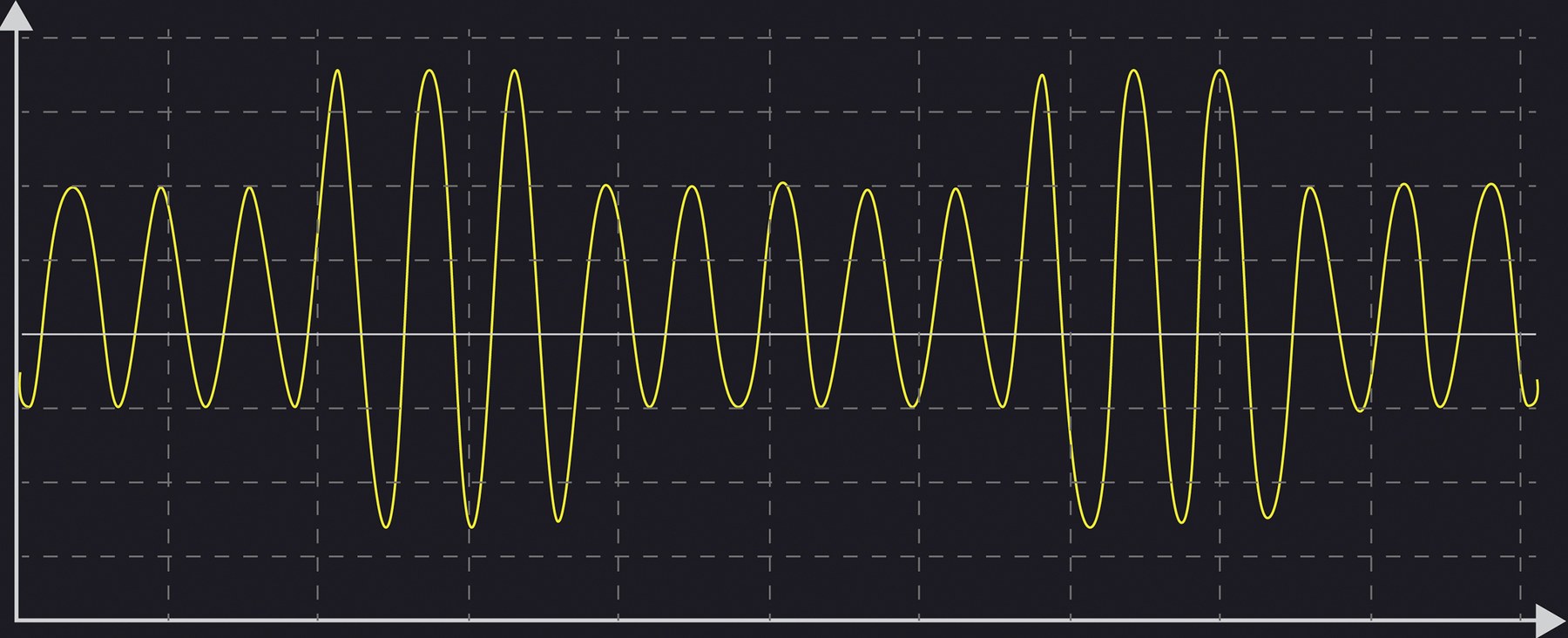

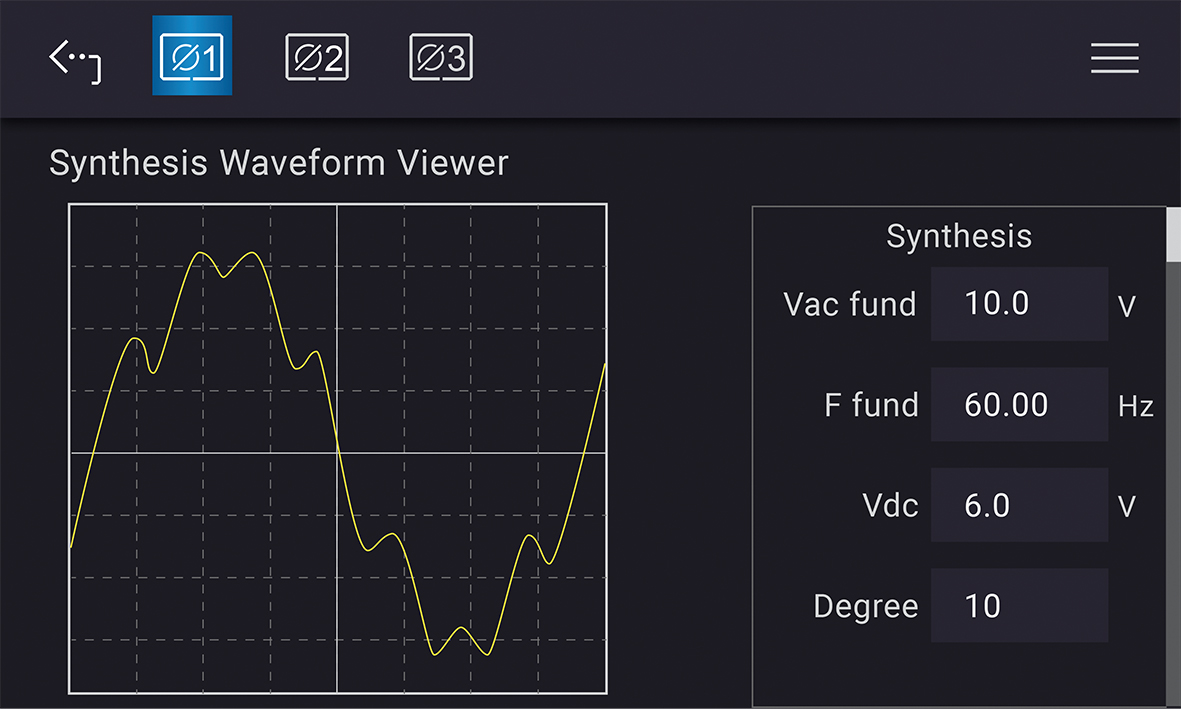

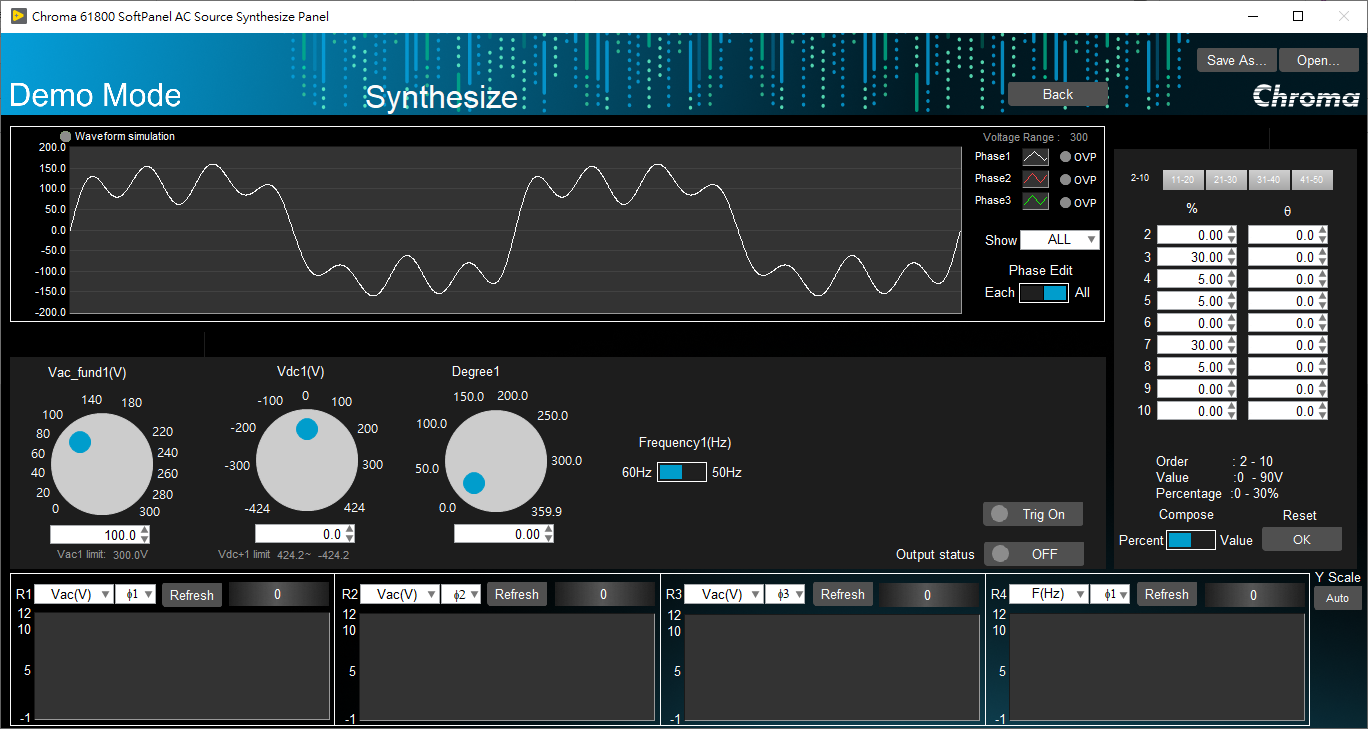

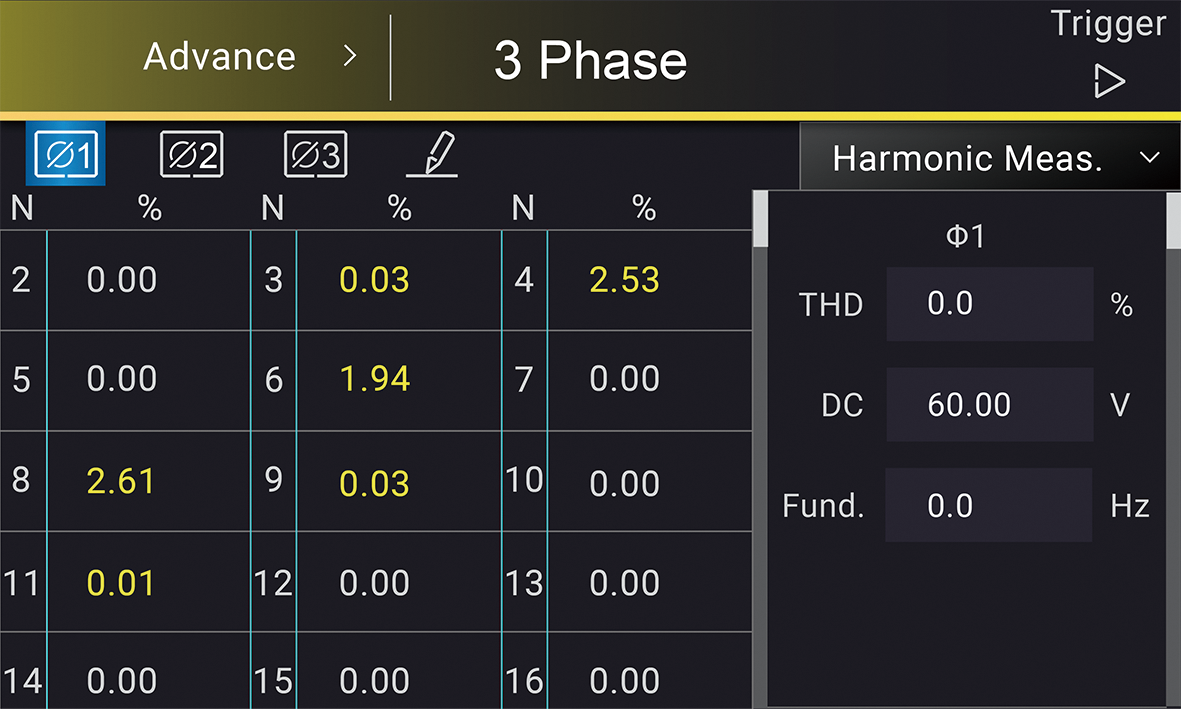

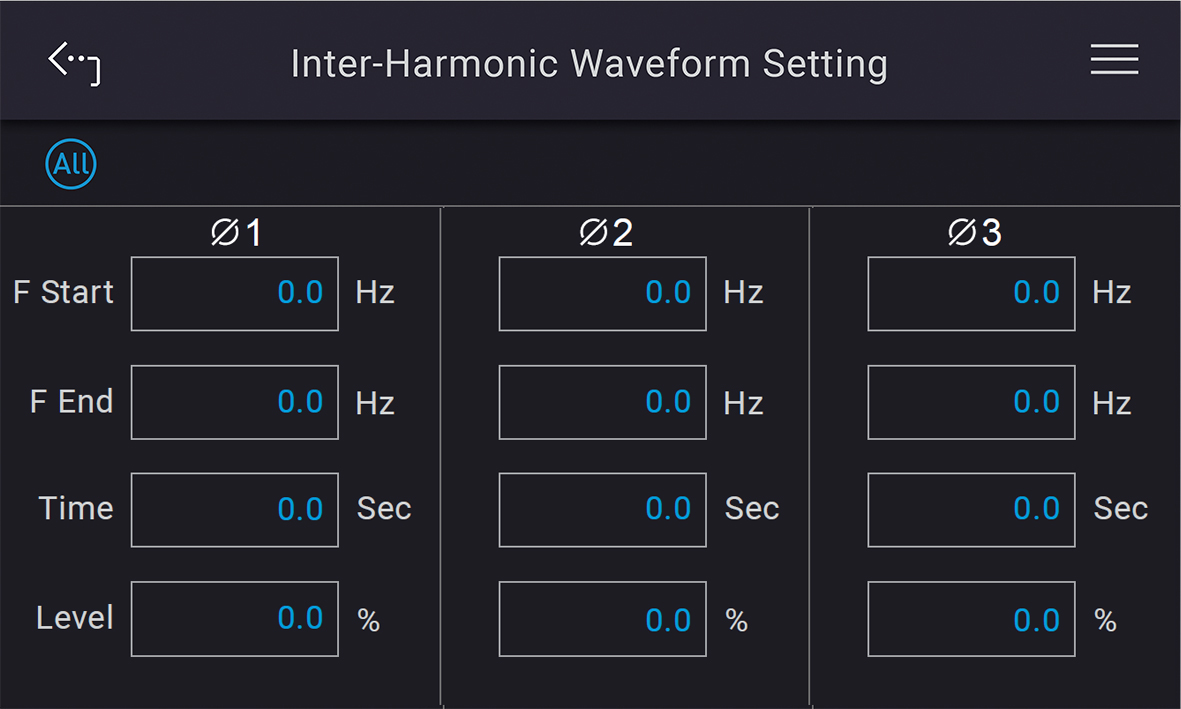

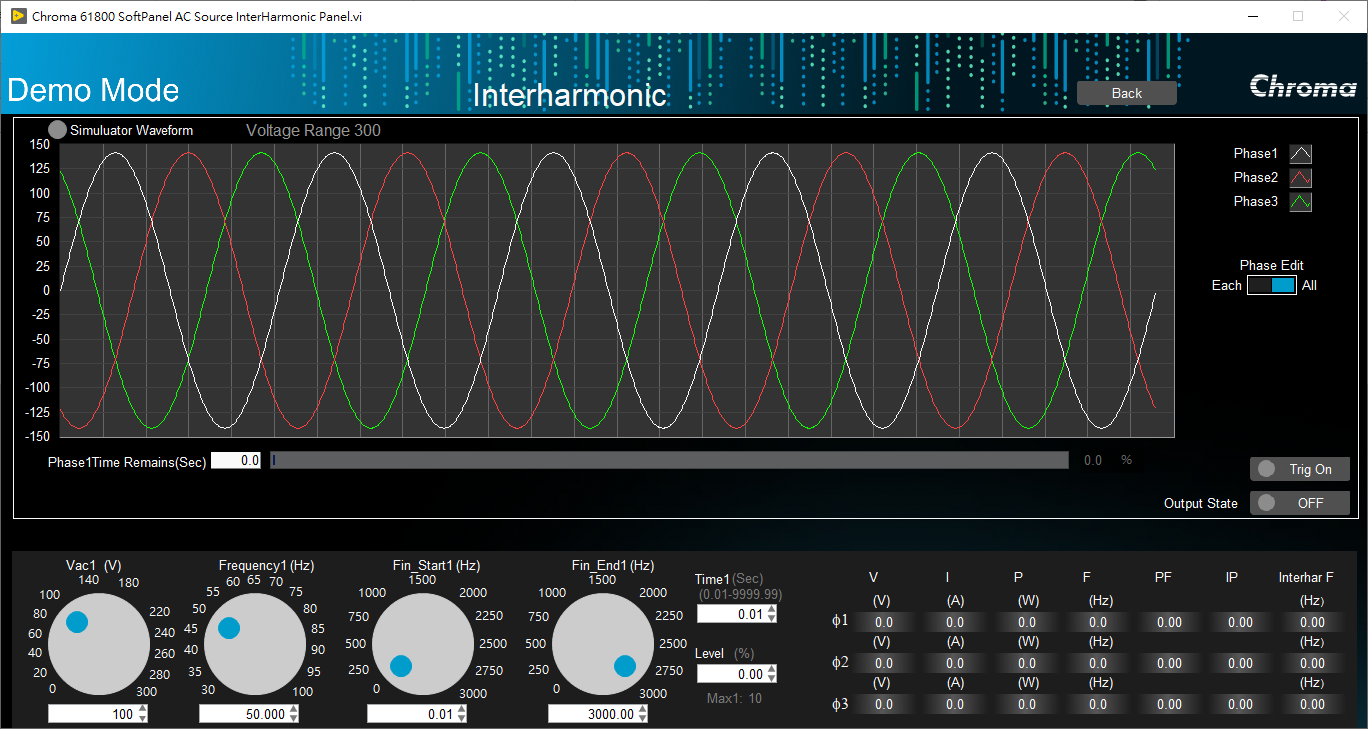

SYNTHESIS（合成）功能提供以50Hz或60Hz为基本频率来设定50阶的谐波成份，形成周期性的失真波形；Inter-Harmonic功能可在基频之外，设定另一个非谐波的变动频率成份，频率范围能从0.01Hz扫描到3000Hz，可藉此帮助发现待测物输入端的谐振点或抗干扰的脆弱点；Harmonic Measurement功能可针对电压或电流做50阶的谐波量测，并显示基波电压、直流成分、以及总谐波失真度等数值。

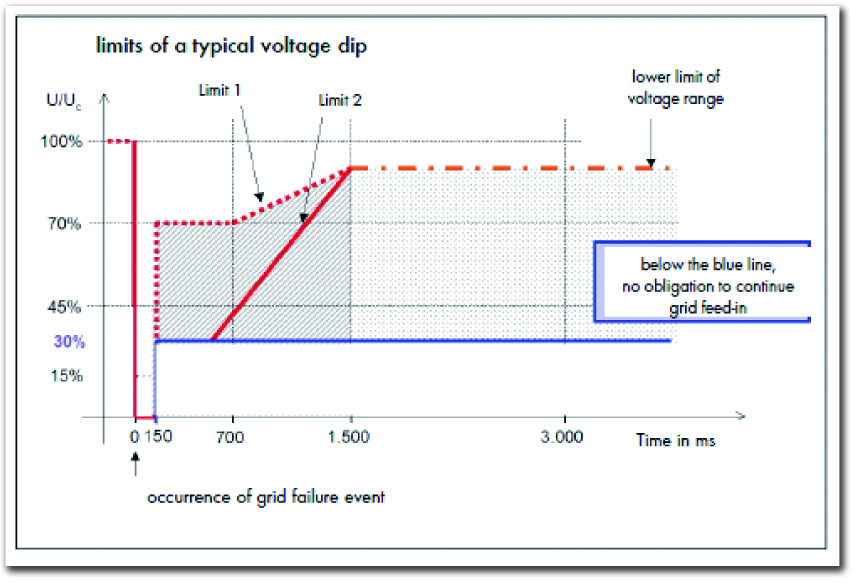

低电压穿越测试（Low Voltage Ride Through Test）
当电网电压发生异常状况（例如：电压跌落），并网型逆变器（PV Inverter）必须维持一段正常输出时间，此时间由电压跌落程度而定（例如：以BDEW标准，当电压跌落至正常电压的15%时，并网型逆变器必须维持150ms的正常输出），符合低电压穿越（LVRT）功能的PV inverter除了必须维持一段正常输出时间要求外，还必须依照电压跌落程度产生对应的无效功率。
Chroma 61830HF/61845HF/61860HF机种可藉由List Mode进阶编程功能，对照测试曲线来依序编辑输出电压及时间，建立对应的测试条件以符合LVRT测试需求；此外，也可透过Synthesis谐波合成功能仿真不同谐波电网电压，目的为藉具备谐波成份的电压，测试对于光伏逆变器输出电流TRD（额定总失真） 的影响，完成精准且全面的LVRT测试方案。
LVRT各阶段电压/时间设定

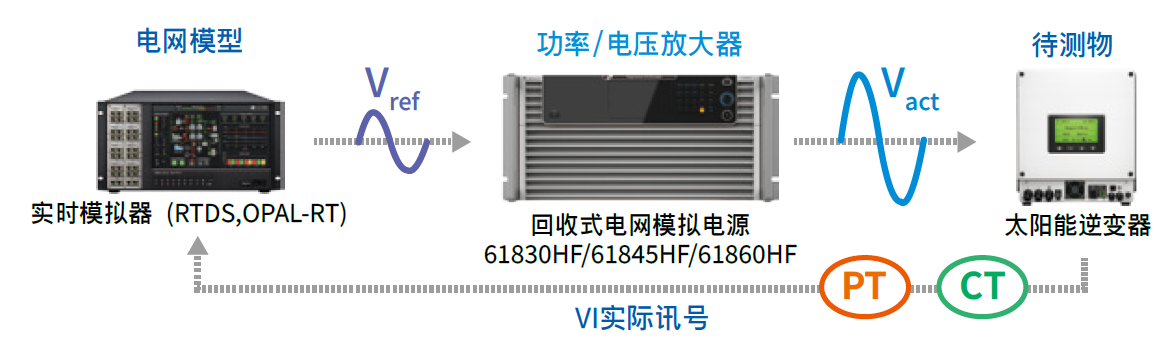

硬件在环仿真应用
Chroma 61830HF/61845HF/61860HF机种支持外部输入仿真讯号功能，为实现高功率硬件在环（Power Hardware in Loop, PHIL）模拟的核心要素。该功能允许用户将实时数字仿真器（RTDS*, OPAL-RT*）或任意讯号产生器输出的模拟讯号精准放大，其关键技术优势在于极快的动态响应：从外部讯号输入到实际电压输出的延迟时间小于100μs，这种低延迟特性确保了模拟环路的稳定运行，能真实还原复杂的电网瞬时与动态特性。
* 内容提及的所有权名称为该公司或组织所有。
MASTER/SLAVE并联输出模式
藉由单台主机连接其余从机的Master-Slave架构，Chroma 61830HF/61845HF/61860HF机种可支持最多四台同功率机种的并联输出功能，达到最大240kVA的功率等级，且在并联状态下仍可支持一键自动切换单相、三相输出模式（由Master机UI接口操作），提供用户更广泛且自由的功率配置选择。
主要型号与技术规格
该系列共收录 5 个具体型号，以下为前 5 个（完整规格见详细指标页）。
• 61830HF 叙述 回收式电网模拟电源 30kVA
• 61845HF 叙述 回收式电网模拟电源 45kVA
• 61860HF 叙述 回收式电网模拟电源 60kVA
• A618001 叙述 61800系列电脑图形化操作界面
• A618002 叙述 61800系列并联专用端子台
资源下载
• 61830HF/61845HF/61860HF 详细指标见 61830HF/61845HF/61860HF 详细指标页。
• 官方 PDF（型录）：61860HF-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
61830HF/61845HF/61860HF 详细指标
30kVA · 45kVA
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 5 个具体型号。
61830HF
• 叙述：回收式电网模拟电源 30kVA
61845HF
• 叙述：回收式电网模拟电源 45kVA
61860HF
• 叙述：回收式电网模拟电源 60kVA
A618001
• 叙述：61800系列电脑图形化操作界面
A618002
• 叙述：61800系列并联专用端子台
官方规格矩阵
• Test number：U/UN / LVRT duration (ms)
• 1：≦0.05 / ≧150
• 2：0.2 - 0.5 / ≧550
• 3：0.45 - 0.55 / ≧950
• 4：0.7 - 0.8 / ≧1400
资源下载
• 61830HF/61845HF/61860HF 产品介绍见 61830HF/61845HF/61860HF 产品介绍页。
• 官方 PDF（型录）：61860HF-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
