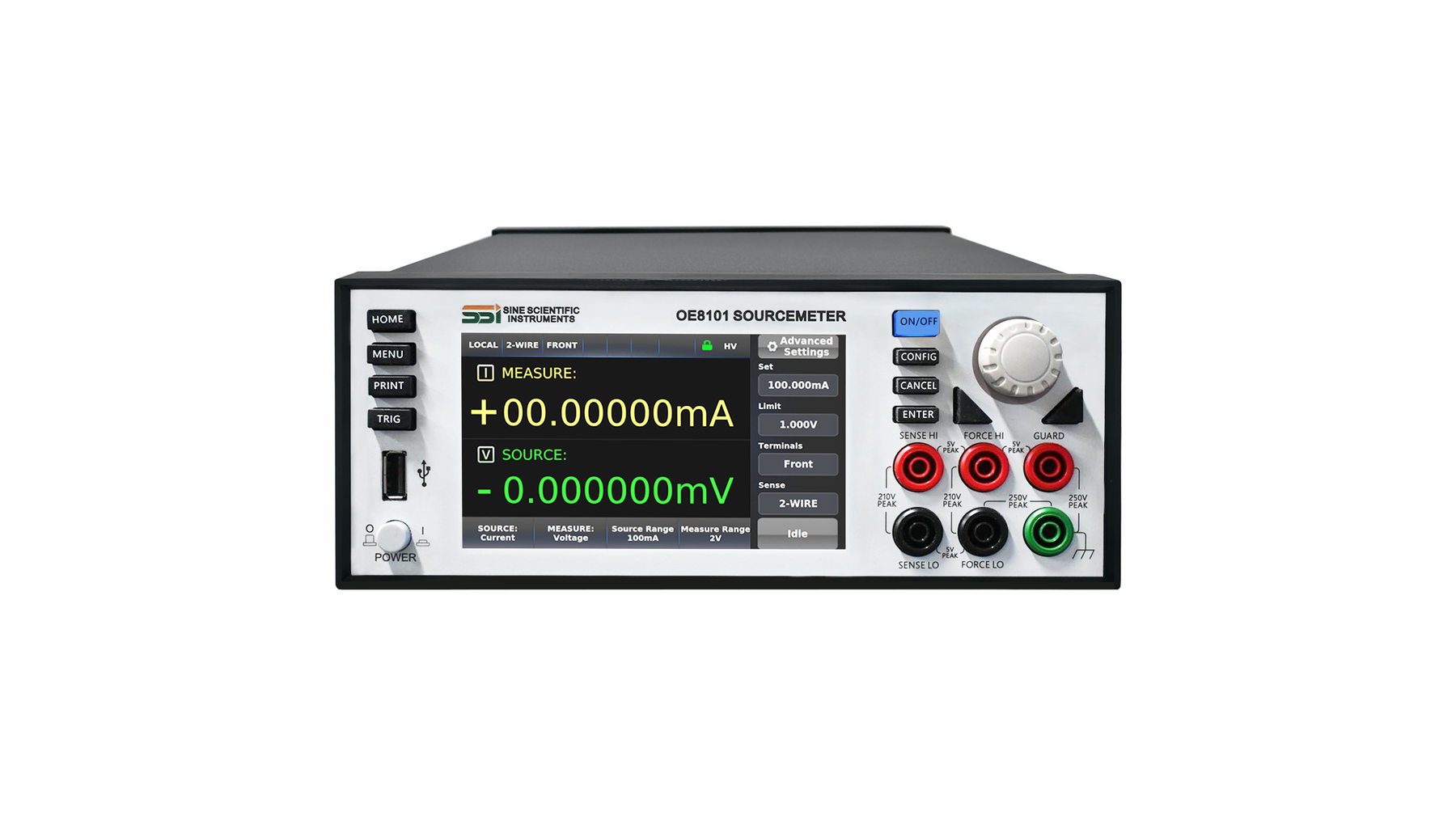

OE8101 数字源表
OE8101-SOURCE MEASURE 数字源表
产品简介
OE8101是一款高精度源测量单元（SMU）仪器，即源表，其适用于各种应用场合，如：现代半导体器件，纳米器件，电池材料，有机半导体，精密传感器等。OE8101拥有低噪声，高精度和高准确性，助力用户创新。 同时，OE8101集成了易于操作的触摸屏，交互直观，使用简便，入门迅速。且兼容行业通用的SCPI通信协议，编程简单，方便用户实现自动化测试分析。
核心参数
• 基本测量准确度：0.012%
• 电流量程：10 nA - 1 A
• 电压量程：20 mV - 200 V
• 宽带噪声：3 mVrms(典型值)
• 测量分辨率（电流/电压)：4 fA/8 nV
• 接口：GPIB, USB, 以太网
• 兼容KEITHLEY 2450
功能与结构

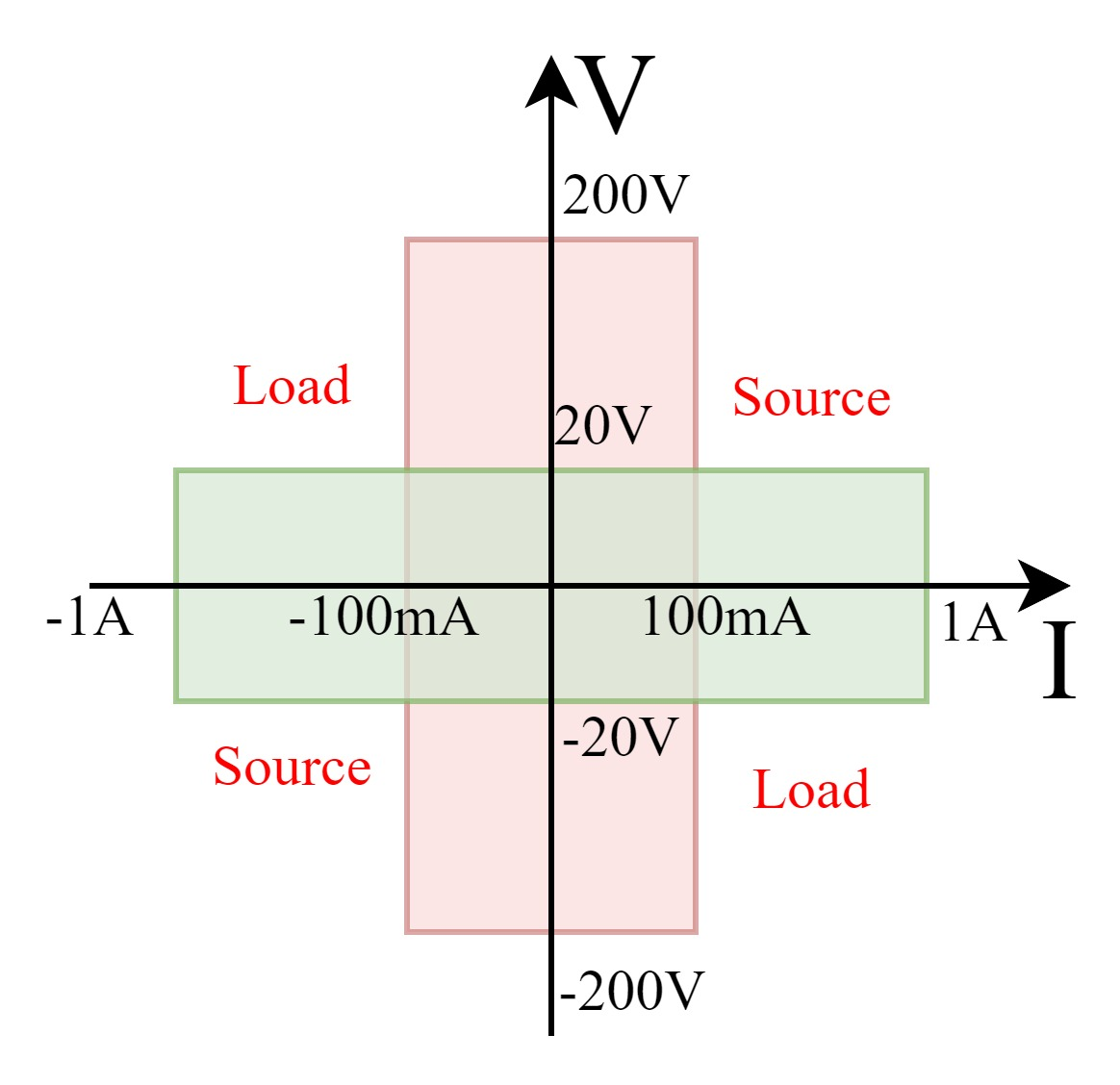

四象限输出
四象限电压和电流源/负载模式：
适应多场景、多工作模式
得益于精密源表OE8101四象限功率输出的特性，除了作为精密电源以及电表外，还可作为精密的电子负载。在锂电池性能测试、超级电容器充放电测试等领域，该特质尤为重要，既简化系统接线，又降低不同设备之间的干扰，同时可降低充电、放电时测量的相对误差，提高系统测试精度。
另外，OE8101源表还可开启容性负载模式，使系统支持高达50 μF的容性负载。进一步拓宽其适用场景。

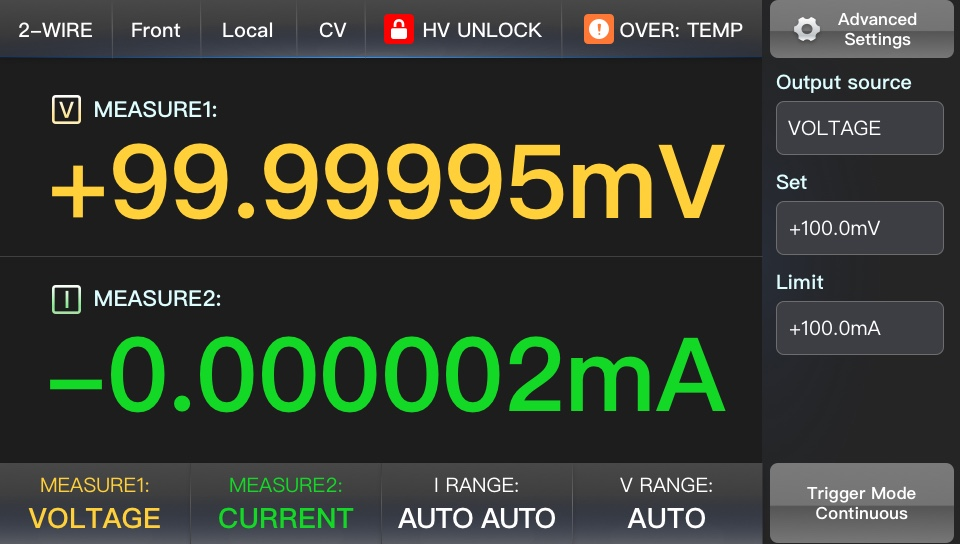

高分辨率电容式触摸屏
5英寸高分辨率电容式触摸屏。集成电压电流扫描，曲线显示，数据分析，触发控制等多种功能，显示清晰，交互直观。配合按键及旋钮，使用更加灵活。

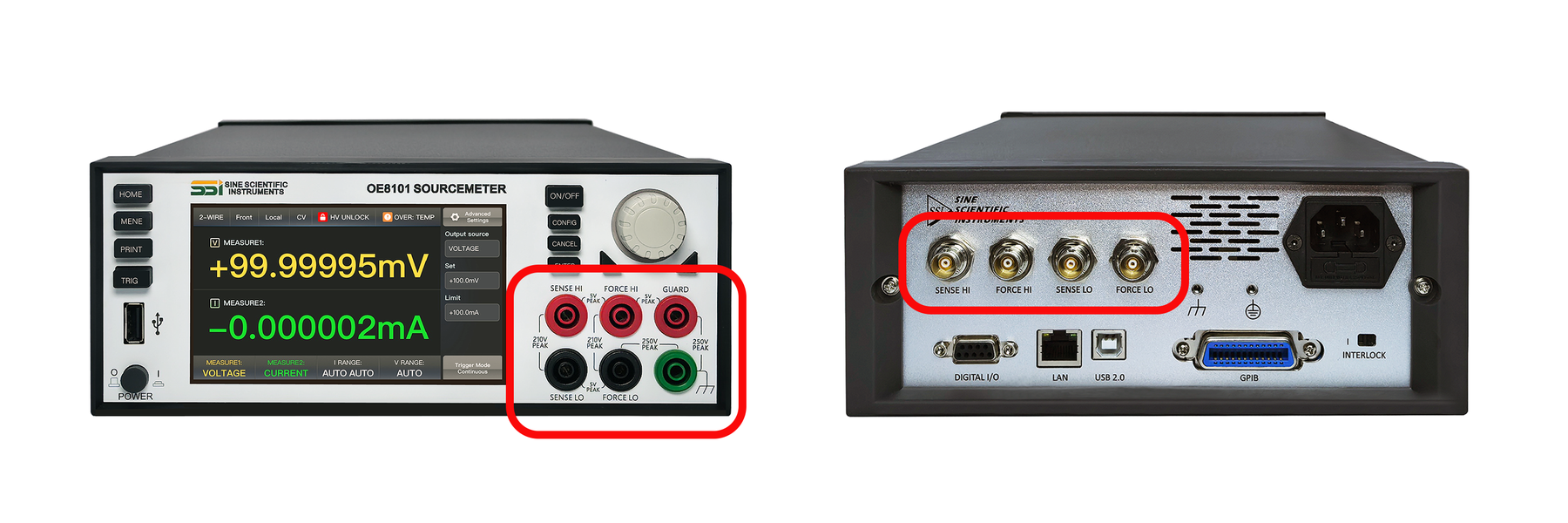

模拟输入输出接口
前面板香蕉插孔：方便接线即测试。

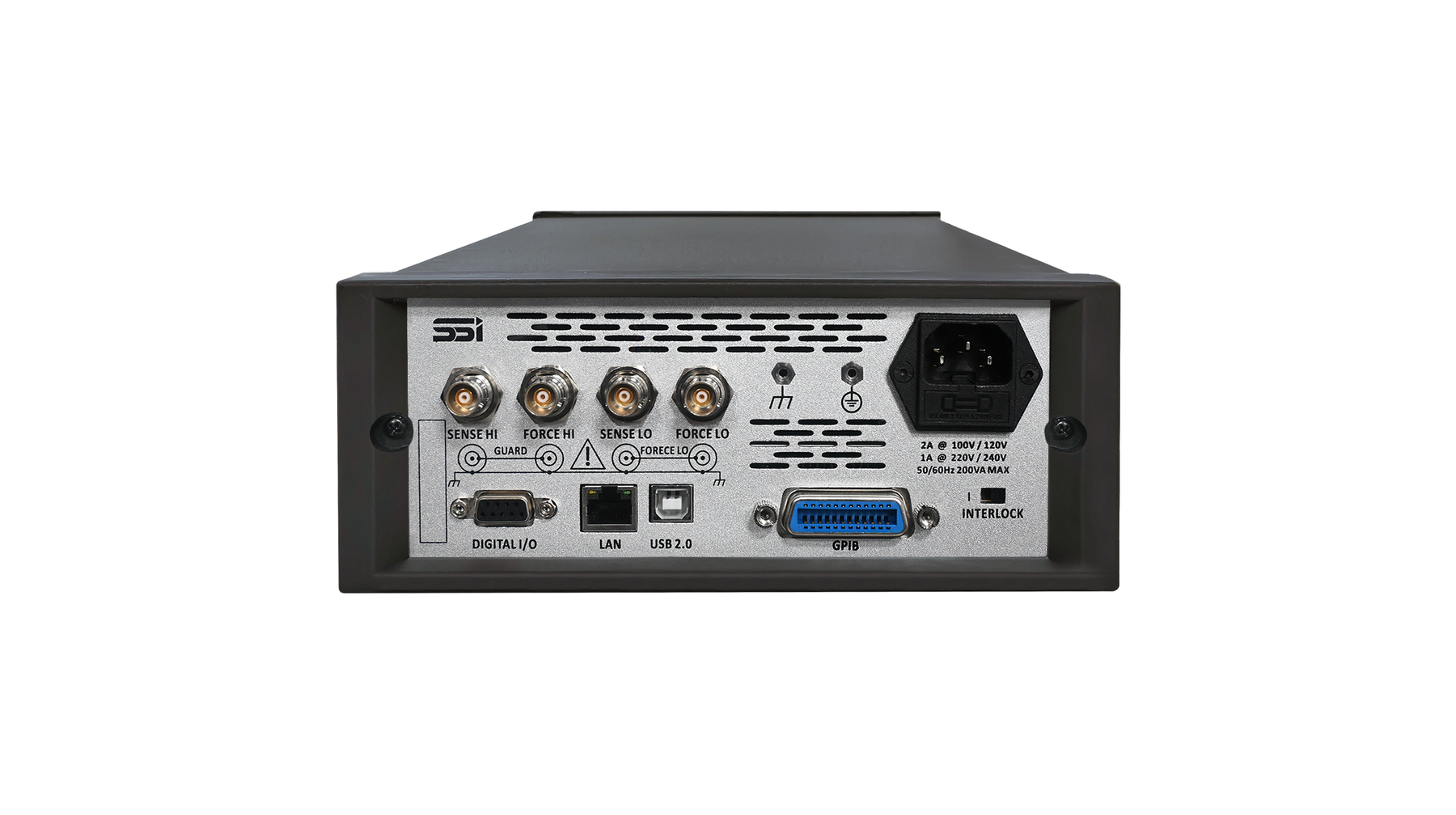

后面板三同轴连接器：三同轴连接器相比于普通双同轴添加了guard层，性能更优，可更有效降低噪声和漏电流，提高测试精度性能。
数字通信接口
OE8101源表有丰富的数字通信接口：USB 串口、 GPIB、千兆网口、USB 2.0 host、Digital IO。这些通信接口，兼容SCPI仪器通信协议，方便用户使用。

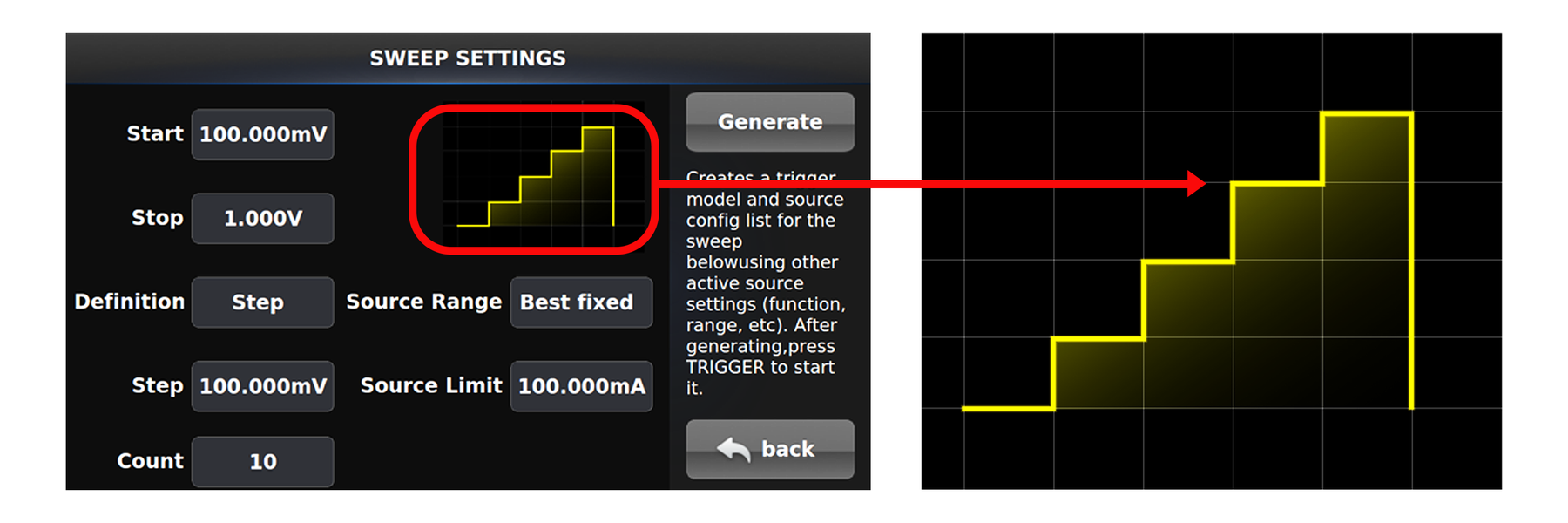

扫描设置
OE8101提供便捷的操作界面，用户根据需求设置扫描参数，包括起始值、终止值、扫描间隔、测量点数、循环次数、源输出档位和限值等。
红框内图示为扫描模型，可供用户初步预览结果。点击右侧“Generate”按钮生成扫描表，创建扫描模型。设置扫描参数后，需生成扫描表以同步设置。点击“back”按钮，可返回上一界面。
资源下载
• OE8101 详细指标见 OE8101 详细指标页。
• 官方资料：OE8101用户使用手册（28.5MB）
• 官方资料：OE8101介绍文档（4.92MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE8101 详细指标
OE8101-SOURCE MEASURE 数字源表
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
电气特性
• 最大输出功率
电压档位：20 mV - 200V，共5个档位
电流档位：10 nA - 1 A，共9个档位
• 最高分辨率
电压源：400 nV
电压表：8 nV
电流源：200 fA
电流表：4 fA
• 输出范围
电压源：±21 V(≤1A 电流档)
电流源：±1.05 A(≤20V 电压档)
• 限制值设置
电压源模式限流：最小限值为10% 档位
电压源模式限压：最小限值为10% 档位
• 限制值精度：0.3% 限制值+档位的表精度
• 过压保护：精度5%
• 电源：100 Vac - 240 Vac RMS
• 过冲
电压源：1% 典型值(20V档)
电压源：1% 典型值(20档, 1mV步进)
• 换挡过冲：250 mV (相邻档位，100 kΩ阻性负载)
• 输出稳定时间：500 us (20V档，100 mA限流)
• 输出压摆率：0.25 V/μs (200 V档位)
• 电压源噪声：3 mVrms 典型值 (10 Hz-20 MHz)
• 采样率：最高达38.4kSPS
• 数据存储量：最大缓存100000 * 100个采样点数据
其 他
• 外形尺寸
宽：222 mm
深：426 mm
高：88 mm
补充说明与曲线
上位机软件
上位机软件SSI_SMU_Console，功能更加丰富，同时电脑操作也更加简便。通过上位机可方便地控制仪器，读取并保存数据并分析，还可固件更新。
资源下载
• OE8101 产品介绍见 OE8101 产品介绍页。
• 官方资料：OE8101用户使用手册（28.5MB）
• 官方资料：OE8101介绍文档（4.92MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
