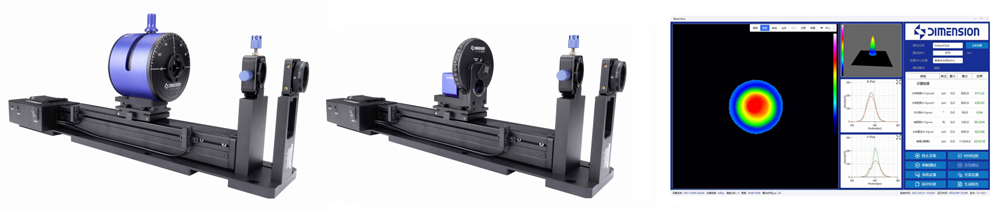

BeamHere Camera 相机式光斑分析仪
实现在400 ~1700nm范围内的光斑实时显示与分析！
功能与结构
全系列 丨 扫描狭缝式 丨 相机式 丨 M2因子 丨 简洁介易用软件

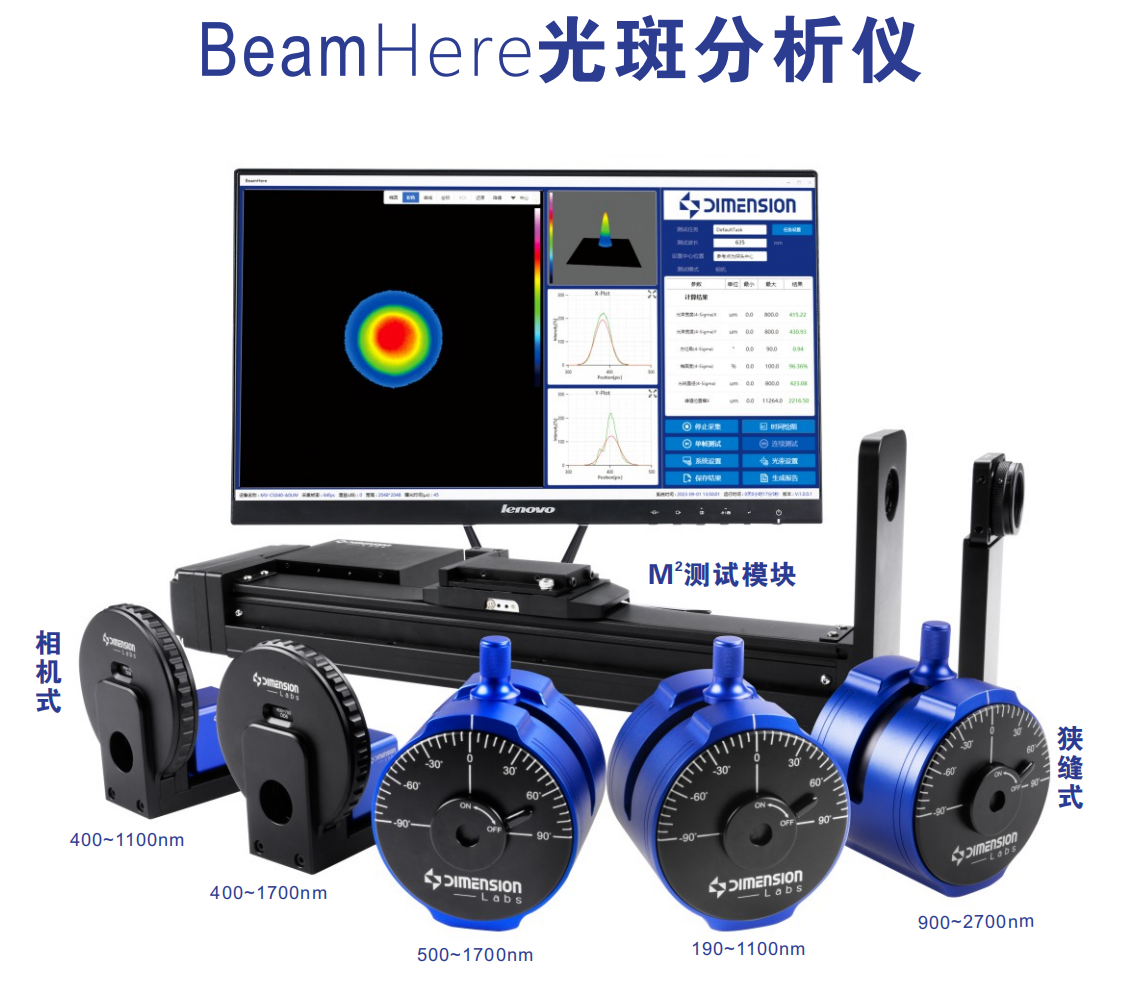

Dimension-Labs重磅推出Beamhere光斑分析仪系列产品，配合通用软件实现完整的光束质量分析功能。光斑能量分布与光束发散角、M²因子是激光光束质量检测中的重要组成部分，高效准确的测量与分析是充分利用激光的前提。Beamhere系列产品功能完善，能够对光束整形、聚焦光斑与光束准直等场景进行检验评估，并提供符合ISO11146标准所规定的光斑参数，如光束宽度、峰值中心与椭圆率等。系列产品均可选配M²因子测试模块，实现光束传播方向上的束腰位置、光束发散角与M²因子的测量。BeamHere把对于激光光束的评价进行量化，并由软件一键输出测试报告，精确且高效的完成光束分析。
满足广泛测试需求的全系列产品 丨 适配所有Beamhere光斑分析仪的M2因子测试模块 丨 自主研发，精心设计的分析软件 丨 软件真正做到交互友好，简单易用，一键输出测试报告
满足广泛测试需求的全系列产品

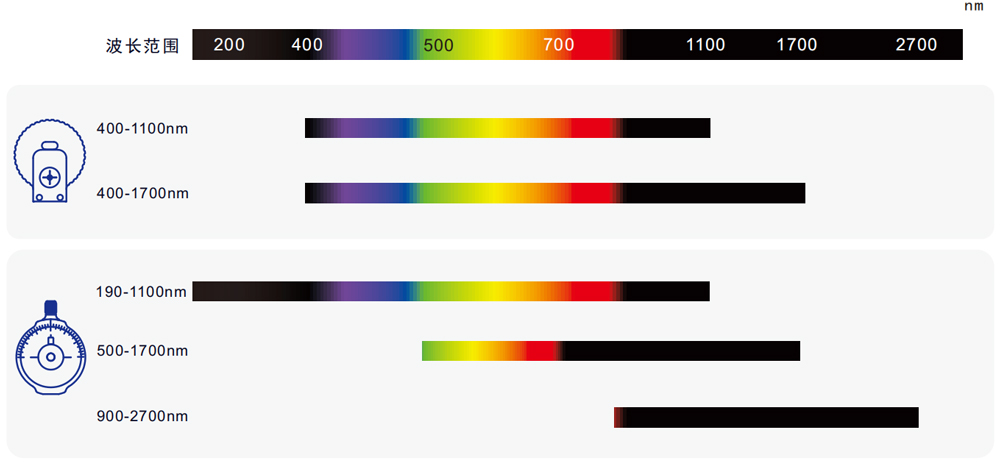

Dimension-Labs推出的扫描狭缝式光斑分析仪系列与相机式光斑分析仪系例以不同适用波段划分，共同组成完整的产品系列，覆盖广泛波段的光斑测试需求。
适配所有Beamhere光斑分析仪的M²因子测试模块 Dimension-Labs推出的M2因子测试模块针对光束传播方向上的质量评价参数如M2因子与光束发散角等进行测量，兼容扫描狭缝式光斑分析仪与相机式分析仪。
自主研发，精心设计的分析软件
Dimension-Labs自研的Beamhere Laser Beam Analyzer光束分析软件，兼容Beamhere系列光束测量产品中的所有硬件模块。Dimension-Labs严格把关客户使用感受，界面清晰简洁，操作方便高效。
相机式光斑分析仪
主要优势
单台型号即可满足400~1700nm范围内光斑测量
2D光斑实时显示
3D功率分布实时分析
非常适合复杂含高阶横模的光斑测试
标配6片衰减片应对广泛功率测试需求
光斑分析功能与科研相机成像兼得

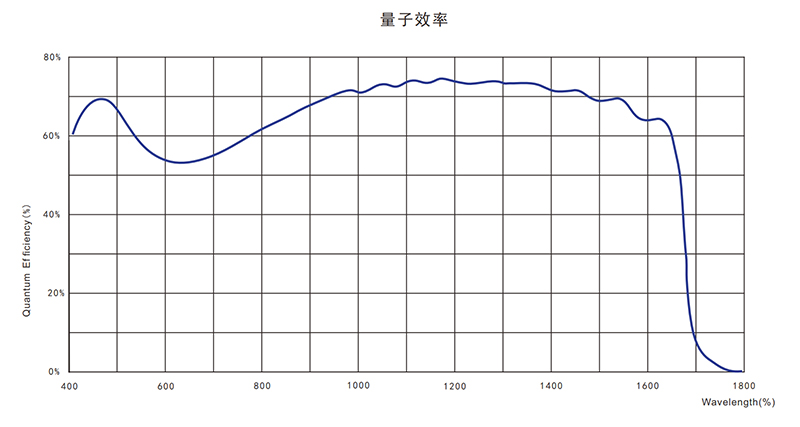

单台型号即可满足400~1700nm范围内光斑测量 Dime nsion-Labs推出的短波红外波段型号的光斑分析仪具有400~1700nm的光谱响应范围，覆盖常规的可见光与近红外波长的光斑测量需求。

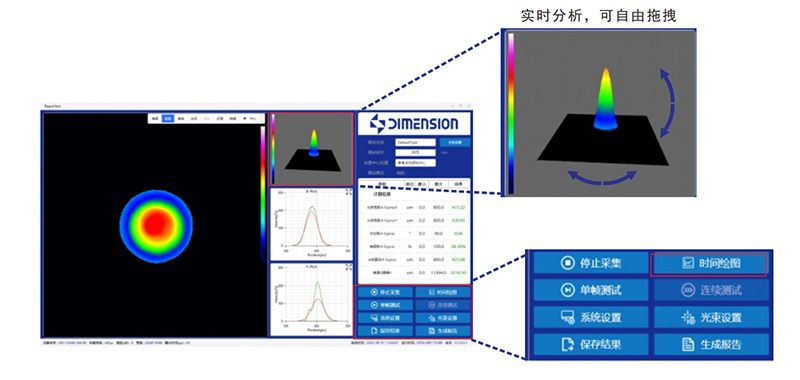

2D光斑实时显示与3D功率分布实时分析
BeamHere相机式光斑分析仪在连续测量的模式下，可以以高帧率进行画面刷新，对于光斑的变化做到实时反映，同时3D视图也可以实时分析并可以任意视角查看。实时性是动态测试、光学系统调整或时间监控方面的巨大的优势。
适合复杂含高阶横模的光斑测试

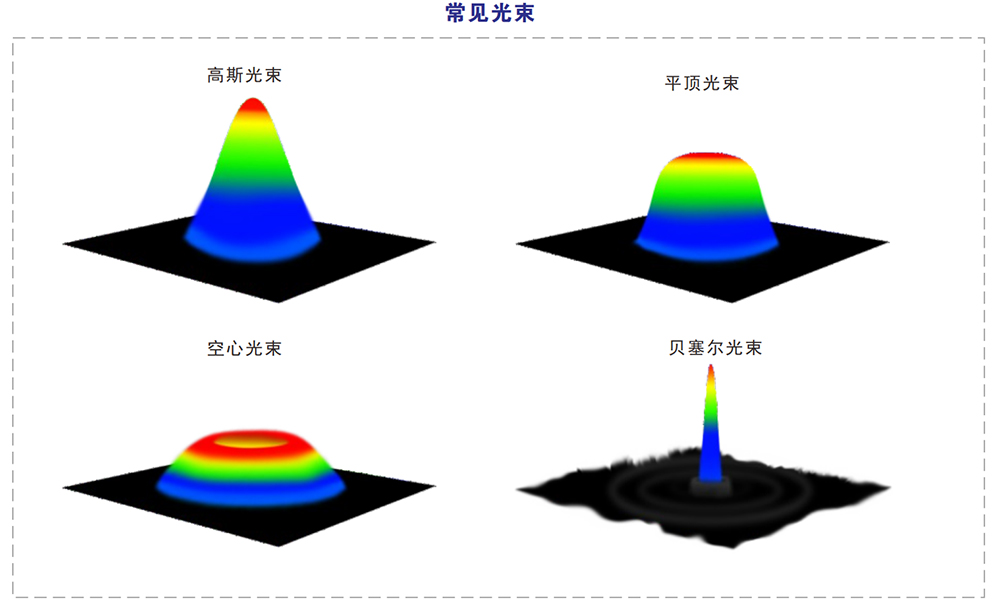

相机式成像是由许多像素同时反馈出同一光斑截面不同位置的形态，所以即使能量分布不规则或非高斯分布含高阶横模的光斑也能由相机款光斑分析仪准确的测量。
标配6片衰减片应对广泛功率测试需求

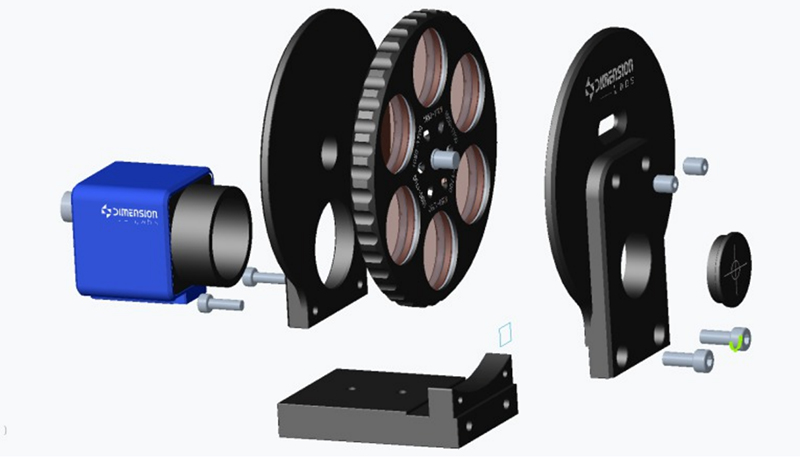

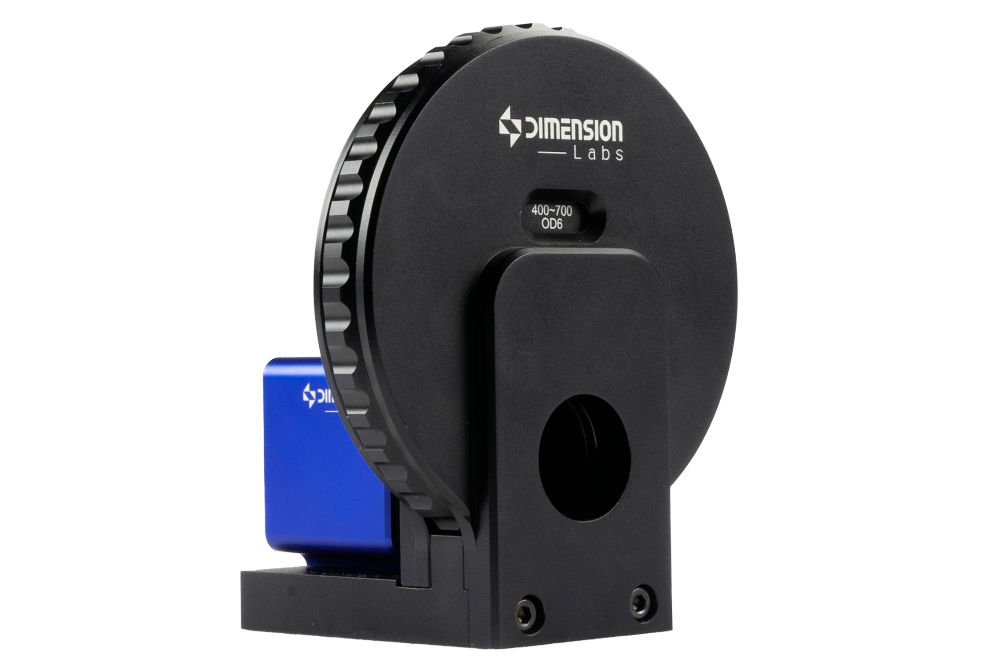

Dimension-Labs 推出的相机式光斑分析仪，采用独特的滤光片转轮结构，在转轮内最多可安装6片不同波长不同衰减的滤光片，以最紧凑的方式实现最大的功率测量范围，轻轻转动即可完成滤光片更换，做到简易操作、高效测量。

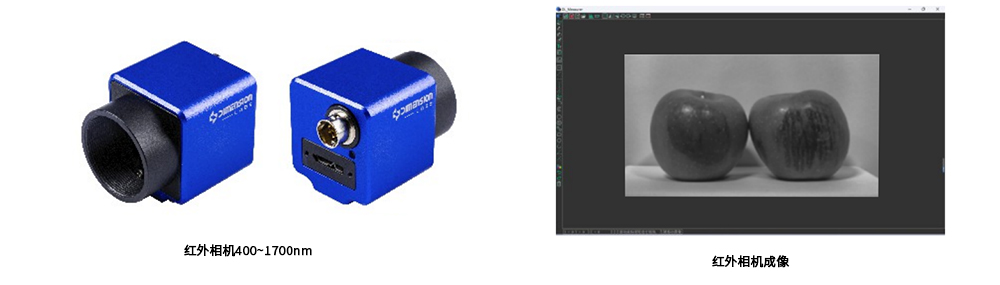

光斑分析功能与科研相机成像兼得
光斑分析相机和滤光片转轮的可拆卸设计，极大拓展功能应用，拆卸后的相机配合额外相机驱动软件可满足科研成像对于CMOS相机或短波红机的应用需求。

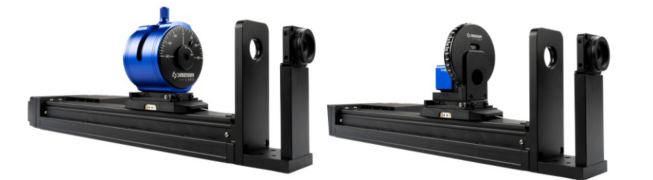

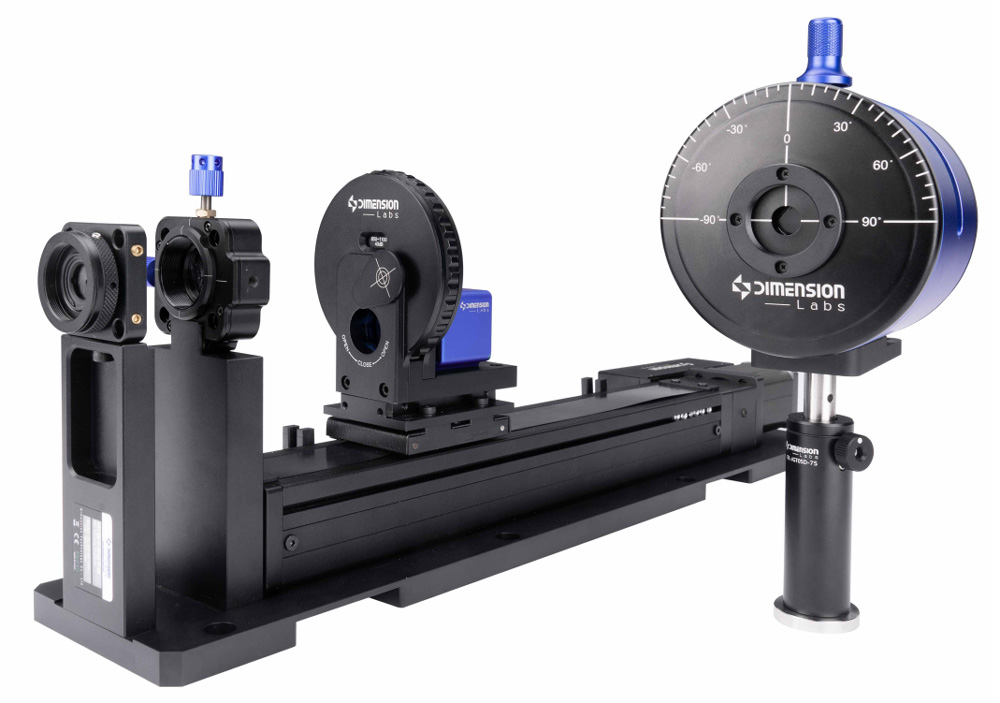

M²因子测试模块
模块描述
Dimension-Labs推出适配相机式光斑分析仪与扫描狭缝光斑分析仪系列产品的M2测试模块，针对激光的传播质量检测，可测量M2、发散角、束腰位置、束腰直径等光束质量特性参数。
主要优势
• 滑轨自动测量
• 软件自动分析
• 体积小巧
• 通用安装孔，拆装简易
技术简介

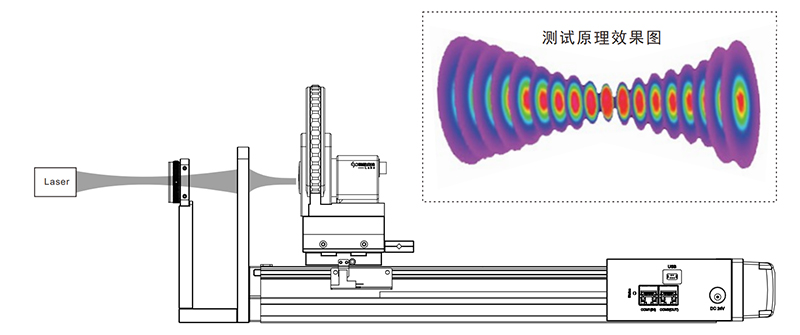

采用固定透镜、移动探头的方案，在保证透镜像差的前提下，测量时通常采集多个 Z 轴位置处的束宽来计算出 M2 因子等光束参数 。为了符合ISO11146标准提高测量精度，在光传播方向上采集大于 10 个位置处的束宽，其中必须至少要有 5 个距束腰的长度位于其一倍瑞利距离范围内的位置点。

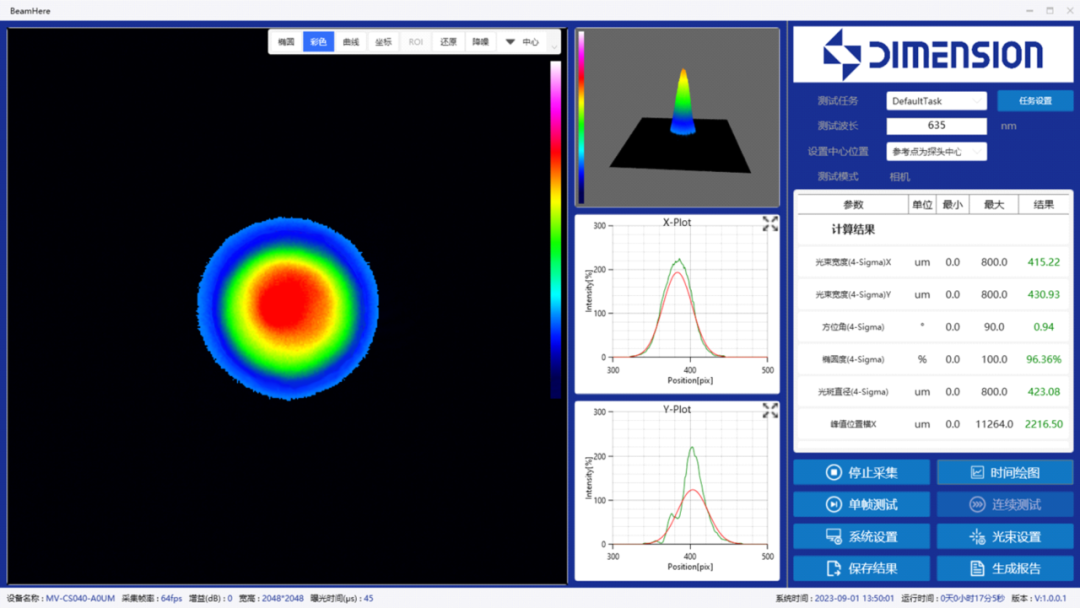

分析软件
维度光电自研的BeamHere光斑分析仪软件，从逻辑设计到视觉呈现都以清晰简洁、操作方便、交互友好为导向，考虑不同使用场景，为用户打造实用高效的操作软件。
资源下载
• BeamHere Camera 详细指标见 BeamHere Camera 详细指标页。
官方未提供 BeamHere Camera 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
BeamHere Camera 详细指标
实现在400 ~1700nm范围内的光斑实时显示与分析！
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 产品型号：DL-BH-CMOS-400 -1100 ｜ DL-BH-CMOS-190 -1100 ｜ DL-BH-CMOS-400-1700
• 适用波长：400~1100nm ｜ 190-1100nm ｜ 400~1700nm
• 允许最大功率：1W
• 芯片种类：Si ｜ InGaAs
• 测量光束直径：55μm~10mm ｜ 27um~7mm ｜ 50um~2.5mm
• 光斑分辨率：5.5μm ｜ 2.75 μm ｜ 5μm
• 快门：全局快门
• 显示：黑白/伪彩
• 画面分辨率：2048x2048 ｜ 656x520
