CR600 光电时钟恢复单元
集成单多模一体的光电转换和时钟恢复电路， 可同时应用于电学和光学应用
核心特点
• 支持NRZ和PAM4信号，速率可高达120Gbps
• 轻巧便携，简单易用
• 整合OE和时钟恢复设计
• 支持单模和多模光信号,灵敏度都小于-10dBm
• 超低随机抖动<250 fs RM
功能与结构
产品概述
维度 CR600 光电时钟恢复单元支持 NRZ 和 PAM4,可在 60Gbd 范围内提供光电时钟信号的恢复。系统集成了单多模一体的光电转换和时钟恢复电路，可同时应用于电学和光学应用。满足高灵敏度和低固有抖动的要求，测量精度优良。提供简洁的用户界面，便于设定和使用。维度 CR600 光电时钟恢复单元为 计算机系统测试、光通讯系统测试、标准符合性验证提供了性能优良、高可靠性和成本可控的光电时钟恢复的选择。
主要优势
• 支持NRZ和PAM4信号，速率可高达120Gbps
• 轻巧便携，简单易用
• 整合OE和时钟恢复设计
• 支持单模和多模光信号,灵敏度都小于-10dBm
• 超低随机抖动<250 fs RM

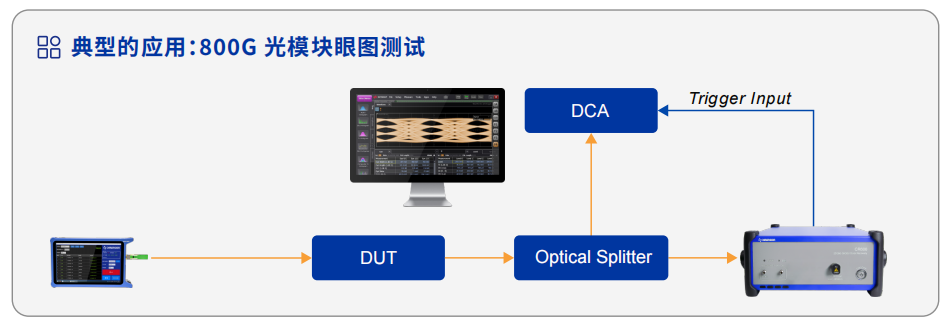

主要应用
• 光电模块
• 子系统的时钟提取

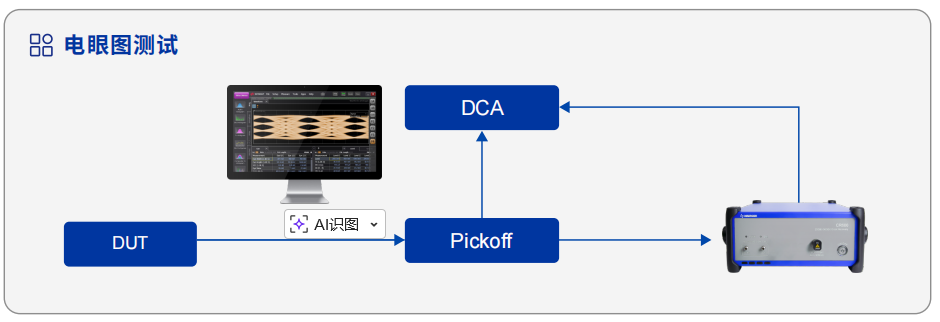

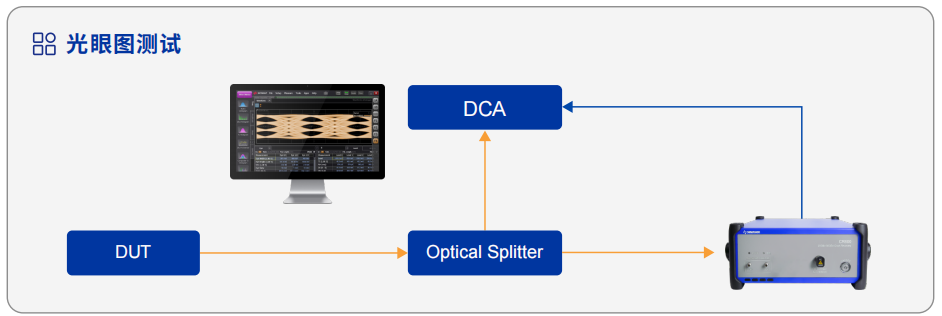

• 眼图测试
设备面板介绍

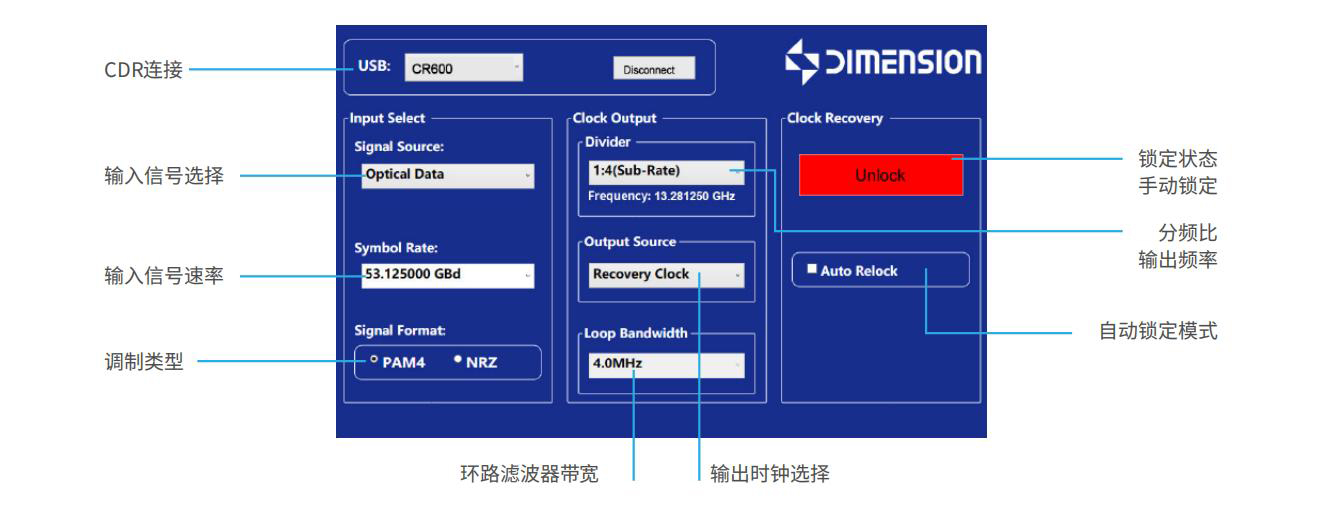

用户界面
CR600 提供简洁的用户界面，方便参数的的设定和选择、直观展示时钟恢复单元的工作状态和相关的参数。

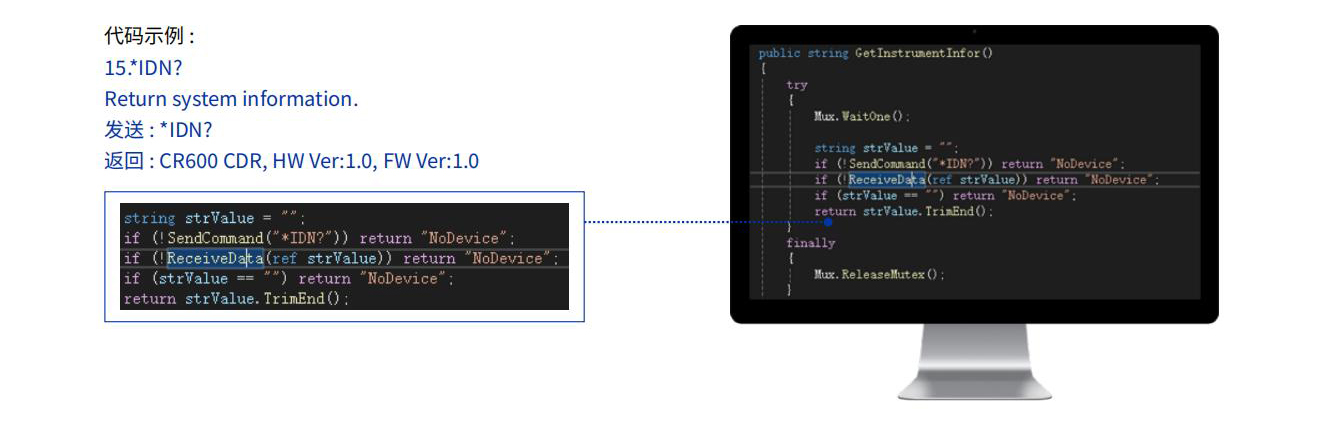

通讯协议
CR600 提供完善的通信协议,方便用户通过 USB 端口设置各项参数、读取 CR600 的工作状态。提供程序示例,用户可以方便地将 CR600 整合到测试系统内。
资源下载
• CR600 详细指标见 CR600 详细指标页。
• 官方资料：CR600 60Gbaud 光电时钟恢复单元
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
CR600 详细指标
集成单多模一体的光电转换和时钟恢复电路， 可同时应用于电学和光学应用
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 电口指标
• 时钟恢复速率范围：24-30 Gbaud, 48-60 Gbaud
• 支持调制类型：NRZ/PAM4
• OE数据输出接口：2.92 mm female, 50 Ω
• OE数据输出幅度：400 mVpp @ 56 GBd
• 数据输入电接口：2.92 mm female, 50 Ω
• 数据输入最大幅度：600mVpp 56 GBd
• 时钟输出电接口：2.92 mm female, 50 Ω
• 时钟输出幅度（差分）：700 mVpp @ 26.56GHz
• 时钟输出幅度（差分）：100 mVpp @ 56 GBd
• 恢复时钟分频比：1/2、1/4、1/8、1/16、1/32、1/64
• 恢复时钟随机抖动：<230 fs @ 13.28GHz
• 环路滤波器带宽：4 MHz
• 标准信号：± 100ppm
• 自动锁定：Yes
• 内部时钟输出：Yes
• 时钟差分输出：Ye s
• 光口指标
• 时钟恢复速率范围：24-30 Gbaud, 48-60 Gbaud
• 接收机灵敏度：-12 dBm @ 53.125 Gbaud PAM4 SM -10 dBm @ 53.125 Gbaud PAM4 MM
• 光信号类型与模式：单模，多模
• 输入波长范围：820-1650nm
• 光接口回波损耗：16 dB
• 光连接器类型：SM: FC/PC 9/125 um MM: FC/PC 62.5um
• 其他指标
• 工作温度：10℃ to+40 ℃ (50°F to+104°F)
• 工作电压（外置适配器）：5V
• 最大相对湿度：95%
• 通信接口：USB、LAN
• 最大功率：6W
• 型号：描述
• CR600：60Gbaud光电时钟恢复单元
补充说明与图示
无。
资源下载
• CR600 产品介绍见 CR600 产品介绍页。
• 官方资料：CR600 60Gbaud 光电时钟恢复单元
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
