维度科技

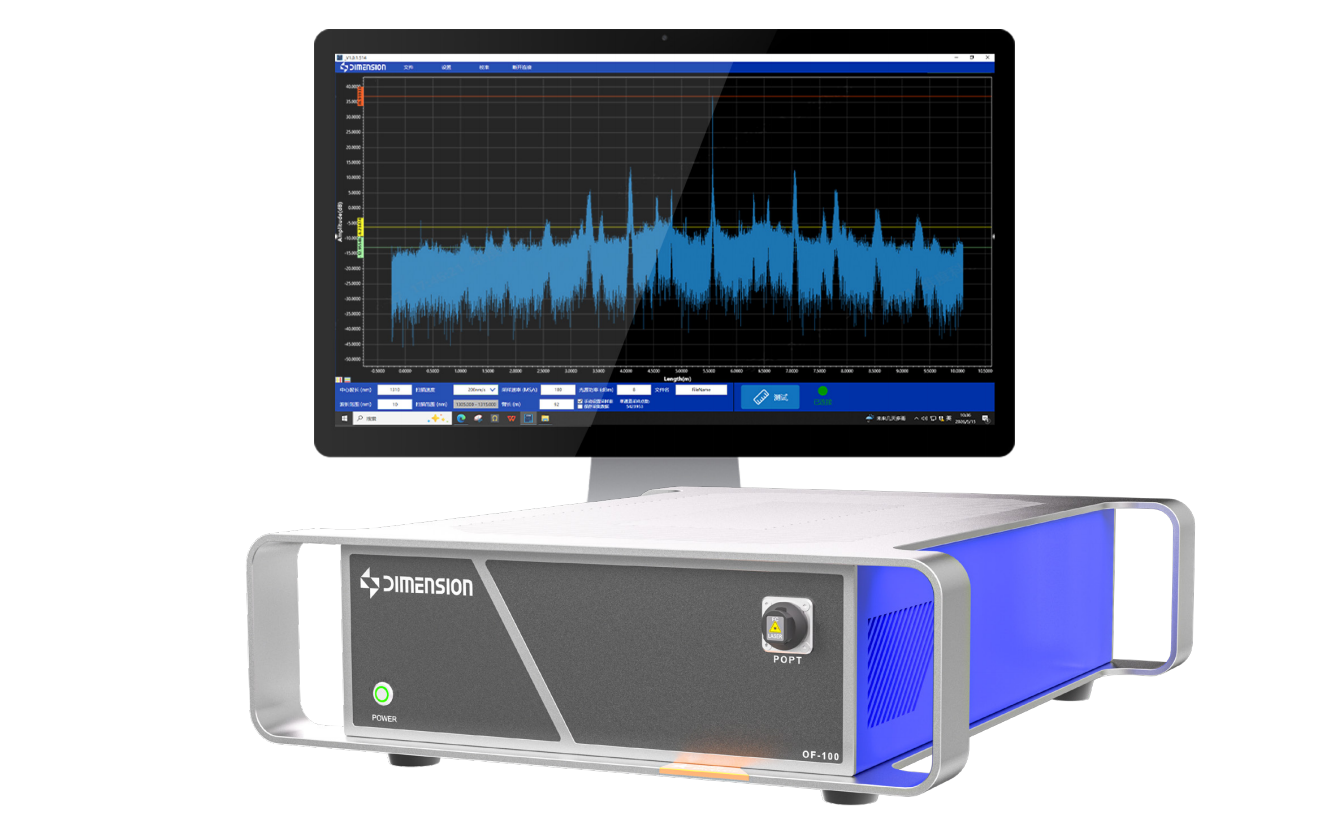

OF-100 光频域反射仪
近乎无盲区、亚毫米级空间分辨
核心特点
• OF-100 为维度科技新研制的光频域反射仪，基于线性调频相干探测原理，通过拍频信号 FFT 变换得到距离域反射曲线，实现近乎无盲区、亚毫米级空间分辨，可同时完成事件定位、回波损耗 RL、插入损耗 IL、光程长度测量；覆盖单芯、多芯 MPO/MT、光组件、硅光、CPO 封装内部光路检测，为研发、来料检验、失效分析提供完整测试解决方案。
功能与结构
主要优势
一体化内置光学参考干涉腔
超高空间分辨率&近零盲区
回损测试具有 80dB 的高动态范围
支持跨多个链路/端口的批量采集与对比分析；支持机架式集成
通过 OSW 端口扫描实现多通道自动测量
可离线分析曲线，支持任意区域局部放大分析
主要应用
短光链路反射及故障定位
高速光互连器件检测
硅光/CPO/共封装光学封装分析
特种光组件与跳线研发验证
生产来料检验，可靠性验证
真正零测试盲区，亚毫米级超高空间分辨
标准 30m 量程下采样分辨率可达 10μm；70m 量程 20μm；从仪器输出端面开始即可测量，无传统 OTDR 固有的起始盲区，可以分辨器件内部距离极近的耦合界面、相邻连接器反射点，实现“看透器件内部光路”的能力。
超高背向散射灵敏度与大动态范围
背向散射灵敏度可达 -130dB，回损动态范围最高 80dB；
可同时捕捉微弱瑞利散射基底与强菲涅尔反射峰；
插损测量分辨率 0.05dB，单端测试即可获取沿光纤分布式 IL、RL。
专业分析软件平台
可视化距离-反射曲线，自动识别宏弯、熔接点、连接器、断点各类事件；
用户自定义阈值，实现自动 Pass/Fail 判据，用于组件批量检验；
支持数据导出，提供自动化接口，适配实验室与产线自动化测试；
可同时解析反射、损耗等多维度曲线视图；
可离线分析曲线，支持任意区域局部放大分析。
资源下载
• OF-100 详细指标见 OF-100 详细指标页。
官方未提供 OF-100 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
OF-100 详细指标
近乎无盲区、亚毫米级空间分辨
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 类型：参数
• 波长范围：1260~1340 nm
• 最大测试长度：≥30 m / ≥70 m
• 采样分辨率：≤10 μm / ≤20 μm
• 双点分辨能力：≤2 × 采样间隔
• 波长分辨率：≤0.02 pm
• 波长准确度：≤±1.5 pm
• RL动态范围：≥80 dB
• RL测量范围：0~-125 dB
• 反射灵敏度：≤-130 dB
• RL分辨率：≤0.05 dB
• RL准确度：≤±0.10 dB
• IL动态范围：≥18 dB
• IL分辨率：≤0.05 dB
• IL准确度：≤±0.10 dB
• Group Delay准确度：≤±1 ps
• 传统OTDR盲区：无传统 OTDR 盲区
• 数据通讯：USB 3.0及以上
• 输出激光安全：Class 1
补充说明与图示
性能参数
以下内容原为官网参数表截图，此处已转为文字。
• 第一段（连接器类型）：FA=FC/APC，X=定制
• 第二段（波长）：O=1260nm~1340nm，C=1525nm~1610nm
资源下载
• OF-100 产品介绍见 OF-100 产品介绍页。
官方未提供 OF-100 的独立数据手册下载；如需资料可查阅官方产品页。
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
