OT-100 850/1300nm多模单芯 OTDR 最高 45dB|维度科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
维度科技
OT-100 多模单芯 OTDR
适用于单芯光纤测试，多种单多模型号可供选择，支持FTTx检测排障与专网运维
核心特点
• 多功能于一体
• 平台化、模块化设计
• 智能化
• 扩展化
• 小巧便携,重量轻,可单手操作合适各级别通信系统的故障检查
• 自动/手动OTDR模式：多脉宽测试+自动分析，一键快速自动测试
• 测试高速、结果精准、重复性高
• 操作简单,无需培训,轻松上手
功能与结构
产品概述
维度科技的多功能OTDR光纤测试仪,能够帮助现场技术人员可靠并且经济高效地安装、开通任何光网络架构并对其进行故障排查和性能监测。OTDR的整体设计是采用测试模块+ γ 手持式通用测试平台的架构,集OTDR、视觉故障定位、光功率计、光源等多种应用于一体,还可以扩展端面检测功能,能够实现多脉宽测试+自动分析,功能强大,测量各种光纤的长度、损耗、连接质量等参数。该系列产品操作方式是借鉴安卓平板电脑设计,采用5.5英寸彩色触摸屏,可实现按键和触摸双重操作,结构紧凑、体积小巧,携带方便,可以单手操作,实现一键智能自动化测试；同时,它还具有多种连接方式,可以通过高速连接器接口、WIF1、USB等扩展连接维度科技的其他测试模块及手持设备或被PC控制,具有良好的扩展性和易用性,坚实可靠的品质也是维度科技的一贯坚持,该系列OTDR均具有防跌落设计和高可靠性,成为各类型的现场光纤监测理想工具。
主要优势
• 多功能于一体
• 平台化、模块化设计
• 智能化
• 扩展化
• 小巧便携，重量轻,可单手操作合适各级别通信系统的故障检查
• 自动/手动OTDR模式:多脉宽测试+自动分析，一键快速自动测试
• 测试高速、结果精准、重复性高
• 操作简单,无需培训,轻松上手

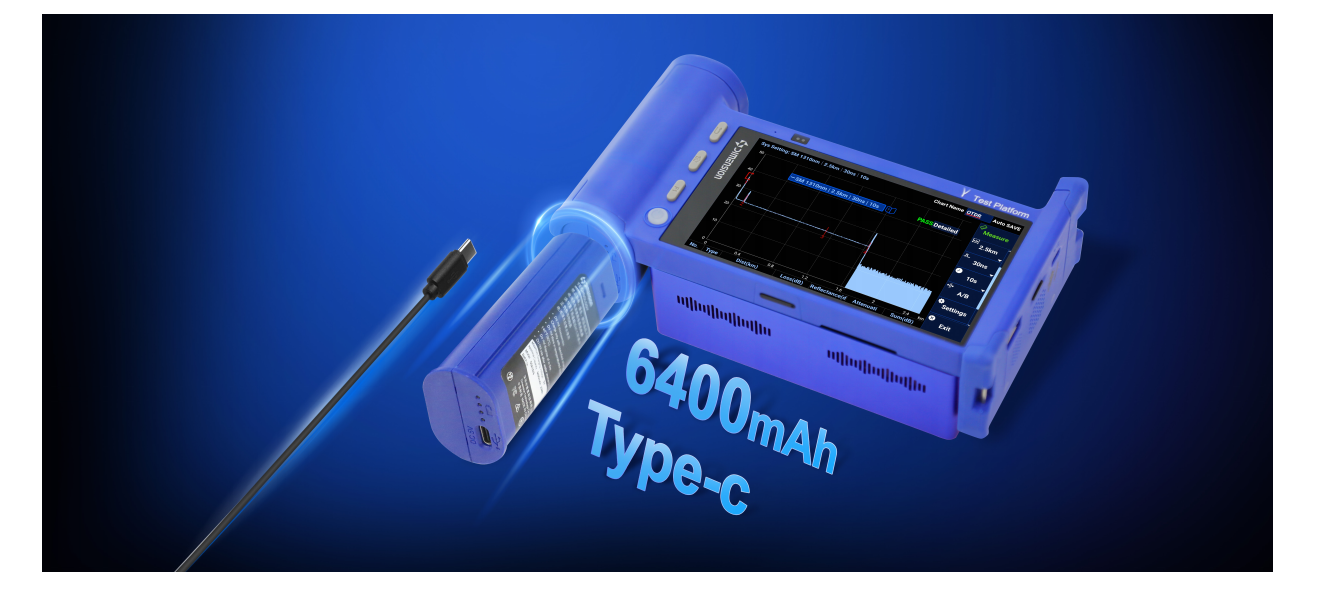

• 超长续航，独有的可更换智能电池，实现“永不断电”
• 适应多种环境

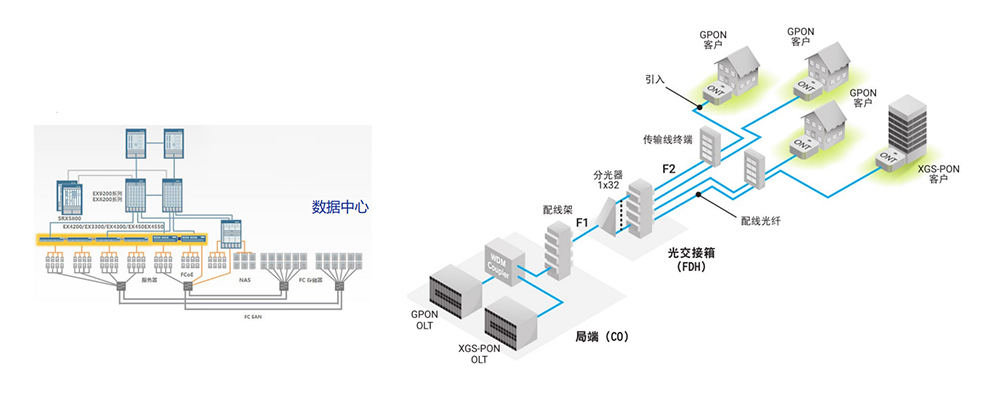

主要应用
• LAN/WAN网络
• 城域光纤网
• FTTx网络
• 数据中心
• 光通信教学与科研
• 光纤/光缆 生产与应用
• 接入网
• 企业网

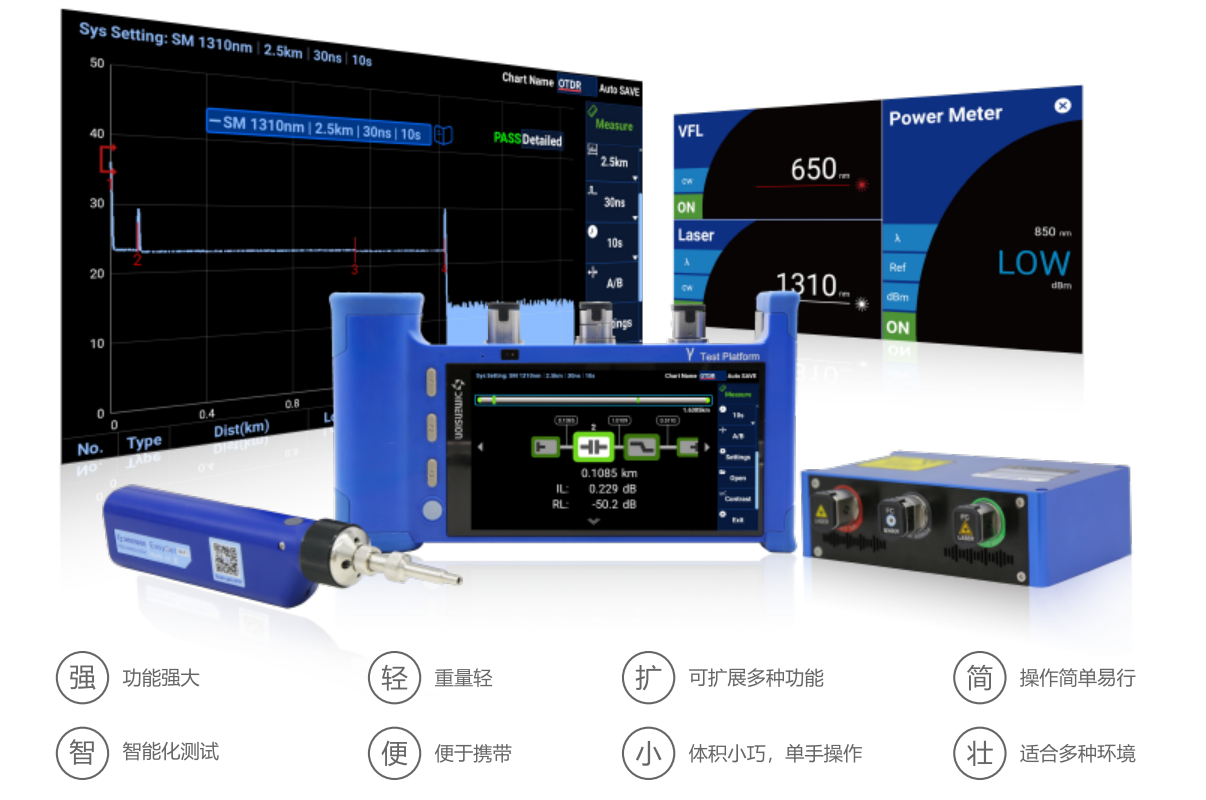

多功能于一体

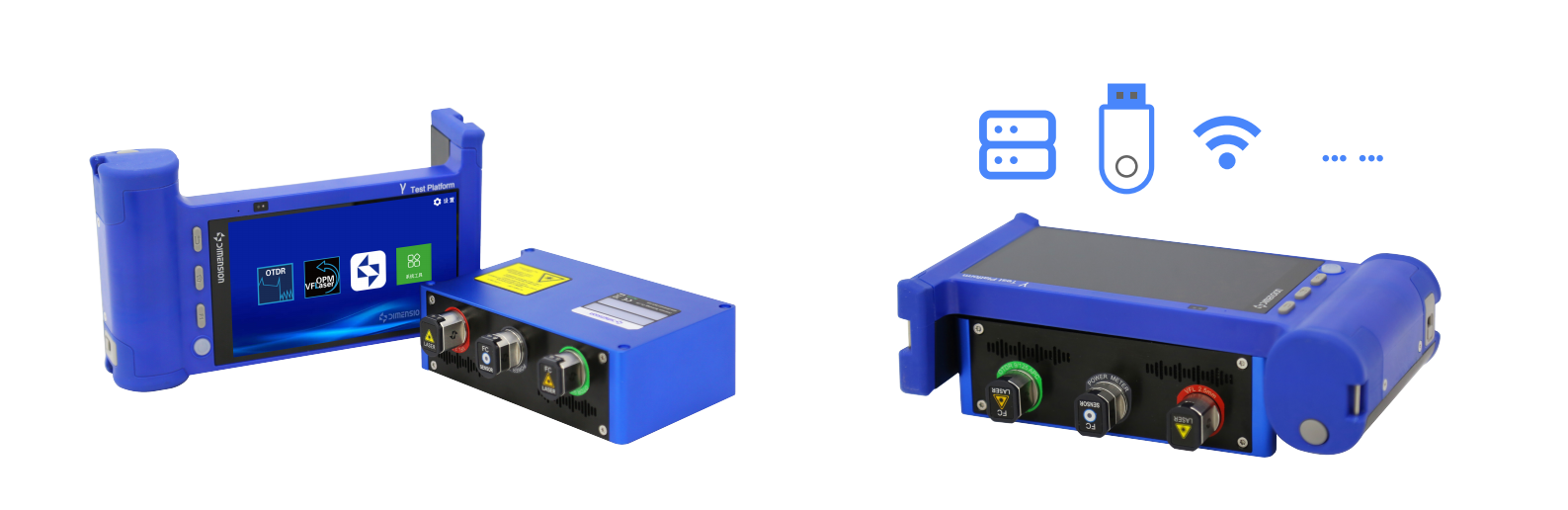

平台+模块化设计
Dimension的γ手持式通用光学测试平台，提供了一整套的现场光学测试解决方案，可通过高速连接器接口、WIFI、USB等多种方式，兼容包含OTDR在内的多种现场光学测试模块，可扩展性强、易于维护和管理。客户后续可购置其他测试模块及手持设备进行功能扩展，实现一站式测量。

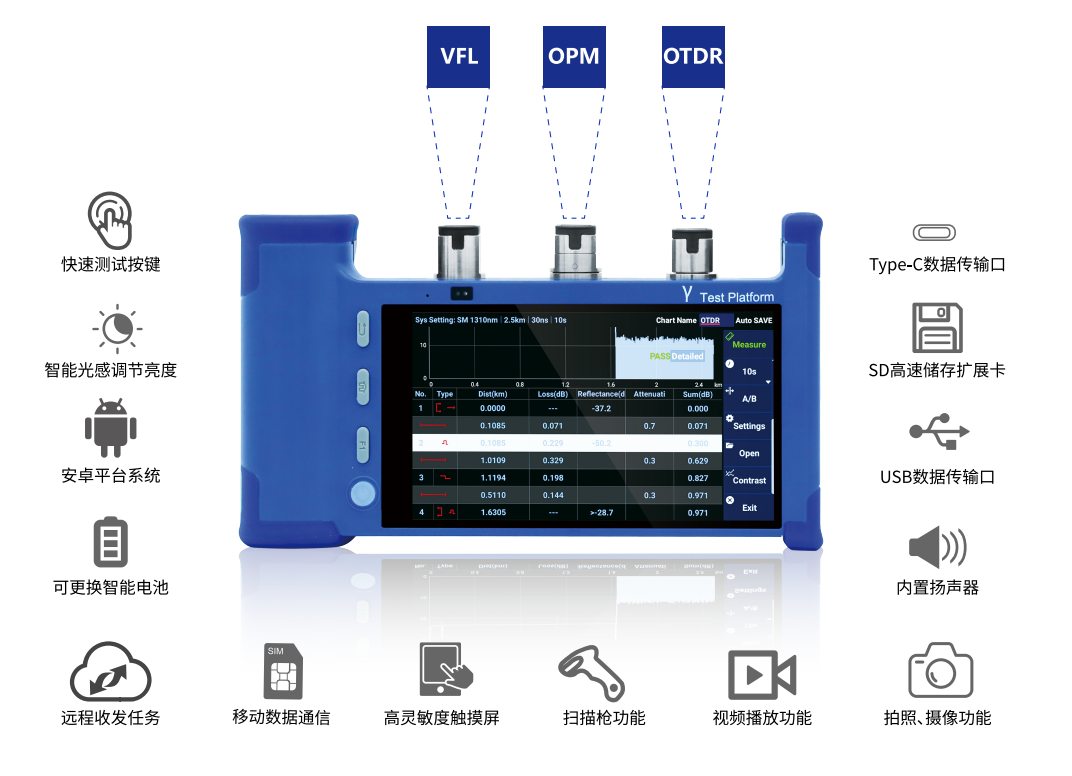

智能化
该系列的OTDR均基于安卓Pad系统平台。具有丰富的应用支持，通过维度科技对其应用开发与出色的UI设计，让用户在使用的过程中变得更智能化、人性化，轻松完成各种复杂的光学测试。同时还具备任务收发功能，可完成远程工作安排与汇报。

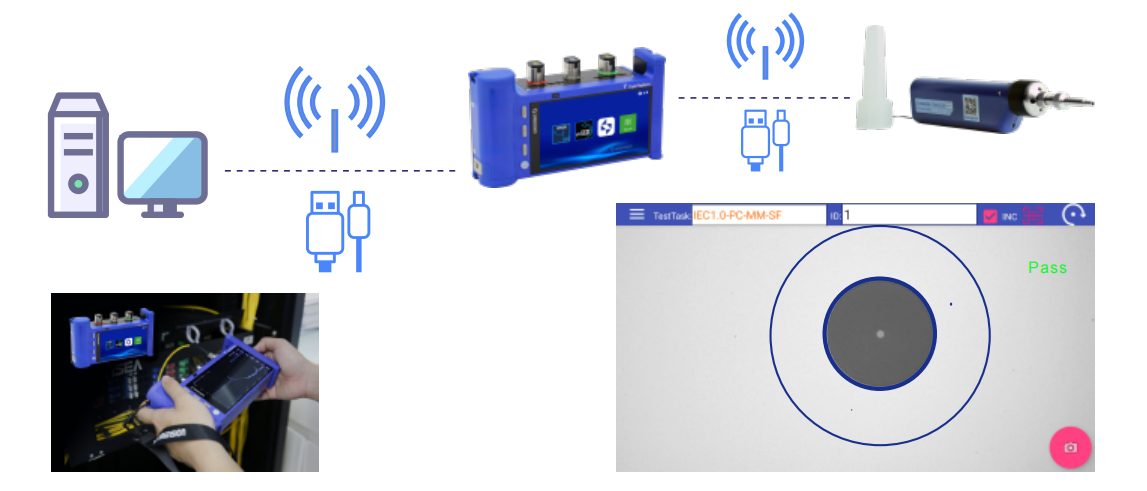

扩展化
该款OTDR可以完美融入维度科技的产品生态链。它可以通过Wifi或USB构成通信，使用专用的APP控制其他的测试设备，成为一个主设备。它也可以被其他主设备通过Wifi或USB控制，成为一个测试系统中的单独测试模块。

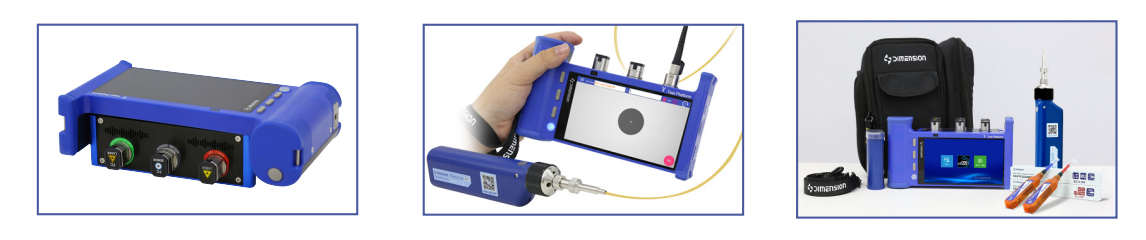

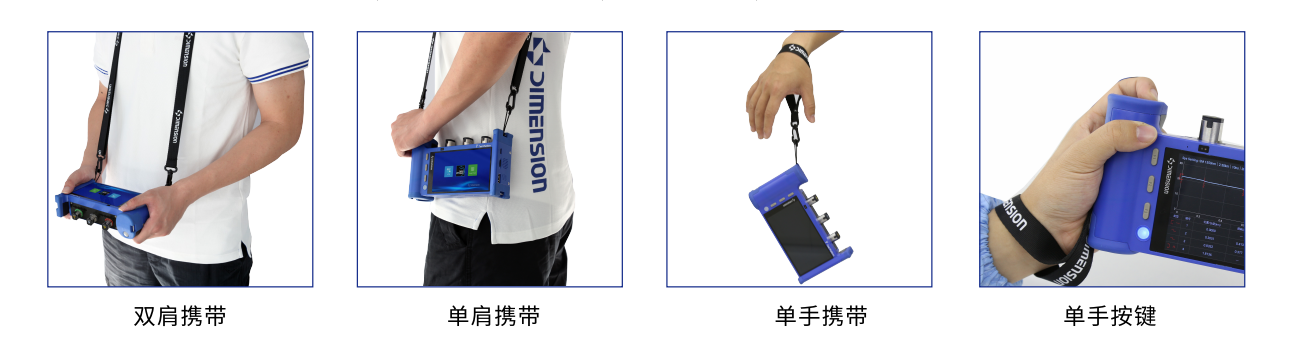

小巧便携，坚固机身，可单手操作
得益于维度科技出色的人体工学设计和小巧便携地体型，该系列OTDR有不同的携带方式,青春而又时尚。而在操作上只需按下快捷键就可以完成测试，数据自动分析与保存，只需简单培训，小白也能完成通讯故障检查。
各级别通讯系统的故障检查
集OTDR、视觉故障定位、光功率计、光源等多应用于一体，一台设备就可以完成各级别通讯系统的故障检查。

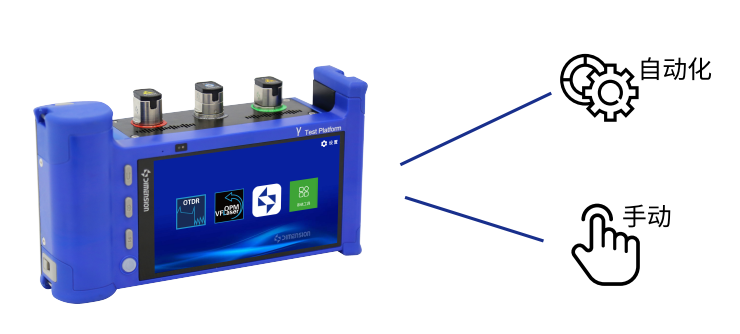

自动/手动模式可选
多脉宽测试+自动分析，一键快速自动测试，适配多种场景。自动模式是无需输入待测系统的参数，由OTDR自行通过发送不同带宽的脉冲进行一个判断得出一个准确的数据，简单而又方便。手动模式是输入待测系统的参数，然后再进行一个精准定位测试，高效而又准确。
测试高速，结果精准，重复性高
维度科技的每一台OTDR都是经过工程师专门的校正，测试速度快，结果精准，测试的重复性高，避免了因测试的不准确，造成的多次测试，极大的提高了测试效率。

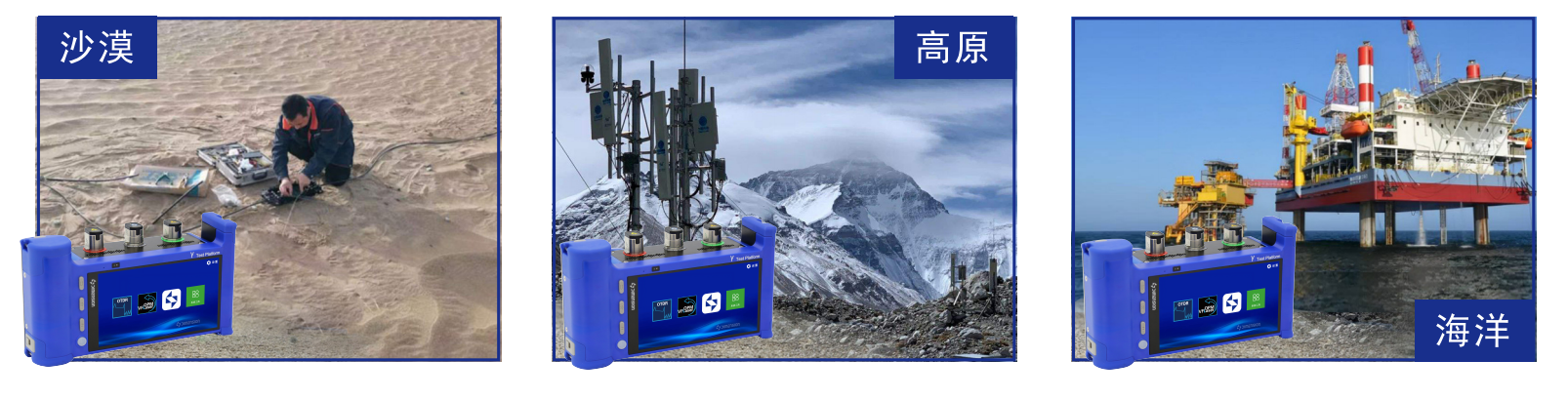

适应各种环境与极端天气
为了应对不同的场景与不同职业的测试人员，维度科技为该类测试设备的可靠性做了专门的提升，让设备使用变得更加灵活，适用性更强。
资源下载
• OT-100 详细指标见 OT-100 详细指标页。
• 官方资料：OTDR光时域反射仪
• 官方资料：OTDR 对外通信接口文档
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
维度科技
OT-100 详细指标
适用于单芯光纤测试，多种单多模型号可供选择，支持FTTx检测排障与专网运维
详细指标
以下指标取自维度科技官网该产品详情页「性能参数」栏目的官方参数表，未标注测试条件的为厂家公布值。
• 熔接点1：次数 1 ｜ 位置/长度 km 0.1085 ｜ 损耗 dB 0.229 ｜ 反射率 dB -50.2 ｜ 累计 dB 0.300
• 熔接点1 次数 2：位置/长度 km 0.1083 ｜ 损耗 dB 0.236 ｜ 反射率 dB -50.2 ｜ 累计 dB 0.307
• 熔接点1 次数 3：位置/长度 km 0.1087 ｜ 损耗 dB 0.237 ｜ 反射率 dB -50.3 ｜ 累计 dB 0.308
• 熔接点1 次数 4：位置/长度 km 0.1085 ｜ 损耗 dB 0.236 ｜ 反射率 dB -50.4 ｜ 累计 dB 0.307
• 熔接点1 次数 5：位置/长度 km 0.1084 ｜ 损耗 dB 0.231 ｜ 反射率 dB -50.1 ｜ 累计 dB 0.302
• 熔接点2：次数 1 ｜ 位置/长度 km 1.1194 ｜ 损耗 dB 0.198 ｜ 累计 dB 0.827
• 熔接点2 次数 2：位置/长度 km 1.1192 ｜ 损耗 dB 0.205 ｜ 累计 dB 0.835
• 熔接点2 次数 3：位置/长度 km 1.1195 ｜ 损耗 dB 0.203 ｜ 累计 dB 0.836
• 熔接点2 次数 4：位置/长度 km 1.1196 ｜ 损耗 dB 0.197 ｜ 累计 dB 0.833
• 熔接点2 次数 5：位置/长度 km 1.1194 ｜ 损耗 dB 0.201 ｜ 累计 dB 0.833
• 终点：次数 1 ｜ 位置/长度 km 1.6305 ｜ 损耗 dB - ｜ 反射率 dB >-28.7 ｜ 累计 dB 0.971
• 终点 次数 2：位置/长度 km 1.6302 ｜ 损耗 dB - ｜ 反射率 dB >-28.4 ｜ 累计 dB 0.970
• 终点 次数 3：位置/长度 km 1.6303 ｜ 损耗 dB - ｜ 反射率 dB >-28 .7 ｜ 累计 dB 0.974
• 终点 次数 4：位置/长度 km 1.6305 ｜ 损耗 dB - ｜ 反射率 dB >-28.5 ｜ 累计 dB 0.968
• 终点 次数 5：位置/长度 km 1.6307 ｜ 损耗 dB - ｜ 反射率 dB >-28.4 ｜ 累计 dB 0.973
OTDR
• 型号：OT-100-2132-PV#1310/1550 ｜ OT-100-2136-PV#1310/1550 ｜ OT-100-2136-PV#1310/1625 ｜ OT-100-2224-PV#850/1300
• 波长(nm)：1310/1550 ｜ 1310/1625 ｜ 850/1300
• 动态范围(dB)：32/30 ｜ 36/34 ｜ 24/24
• 距离范围(km)：0.1~180 ｜ 0.1~240 ｜ 0.1~5
• 脉冲宽度(ns)：3/5/10/30/50/100/275/500/1000/2500/10000/20000 ｜ 3/5/10/30/50/100/275/500/1000/2500
• 事件盲区(m) (2)：0.75 ｜ 2
• 衰减言区(m) (2)：3.5 ｜ 10
• 线性度(dB/dB)：±0.03
• 损耗分辨率(dB)：0.001
• 距离分辨率(m)：0.001
• 测距精度(m)：±(0.75+0.005% x distance+ sampling resolution)
• 数据保存格式：SOR/PDF/HTML
• 稳定光源
• 输出波长(nm)：1310/1550 ｜ 1310/1625 ｜ 850/1300
• 激光器类型：FP-LD
• 输出功率(dBm)：-20 ｜ -40
• 光功率计（可选）
• 波长范围(nm)：800nm~1700nm
• 测量范围(dBm)：-50~+10
• 测量不确定性：+/-5%
• 校准波长(nm)：850/1300/1310//1550/1625
• 连接器类型：FC
• 可视故障定位（可选）
• 波长范围 (nm)：630nm~670nm
• 工作模式：CW/1Hz
• 输出功率 (mw)：>1
• 连接器类型：FC
• 通用指标
• 内存容量：16G(可扩展)
• 显示器：5.5-inch IPS HD 显示屏
• 电池容量：锂电池:5V, 6400mAh
• 工作温度（℃）：10~40
• 储存温度 （℃）：-40~70
• 工作湿度：0 % to 95 %(非冷凝)
• 整机重量 (kg)：<1.150
• 整机尺寸 (mm)：200*110*65
补充说明与图示
接口选型列表
性能参数
订购信息
OT-100单芯单多模系列OTDR
OT-100 订购信息（型号编码）
以下内容原为官网参数表截图，此处已转为文字。
• 光源数量：1=1 个波长，2=2 个波长，3=3 个波长
• 光源类型：1=单模，2=多模
• 动态范围：24=24dB(MM 850)，32=32dB(SM 1310)，36=36dB(SM 1310)，40=40dB(SM 1310)，45=45dB(SM 1310)
• OPM 选件：X=无，P=有
• VFL 选件：X=无，V=有
• 连接器类型：FP=FC/PC(MM)，FA=FC/APC(SM)，SP=SC/PC(MM)，SA=SC/APC(SM)，XX=其他
• 可选波长：1310(SM)、1550(SM)、1625(SM)、1650(SM)、850(MM)、1300(MM)
型号：OT-100-2132-PV-FA#1310/1550
OTDR 2个波长，单模，32dB动态范围，带OPM，带VFL，配置FC/APC，波长 1310 and 1550
资源下载
• OT-100 产品介绍见 OT-100 产品介绍页。
• 官方资料：OTDR光时域反射仪
• 官方资料：OTDR 对外通信接口文档
注：以上内容与指标均取自维度科技官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
维度科技（Dimension Technology） · onetest 仪器资源库
