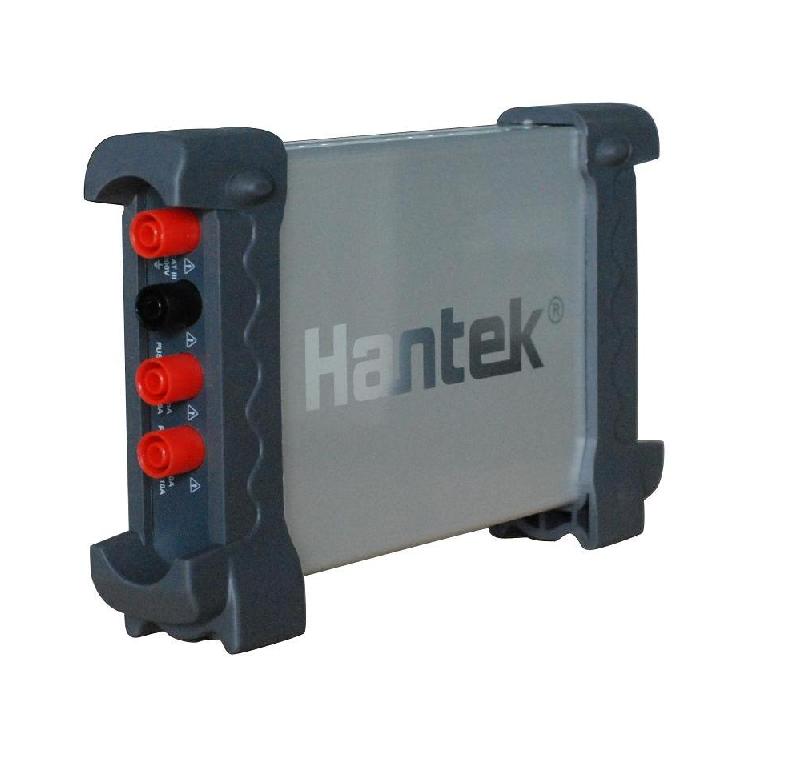

Hantek365B 真有效值蓝牙/USB数据记录仪（接口USB/其他，模块化）。安全的电气隔离；实时长时间记录电压、电流、电阻、电容、温度等，生成趋势曲线图；真有效值；即插即用。
Hantek365A 真有效值蓝牙/USB数据记录仪（接口USB/其他，模块化）。安全的电气隔离；实时长时间记录电压、电流、电阻、电容、温度等，生成趋势曲线图；真有效值；即插即用。
DAQ-1608 8通道USB数据采集卡 ≤20通道。
DAQ4090A 600通道数据采集器 450通道/秒 6½位|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

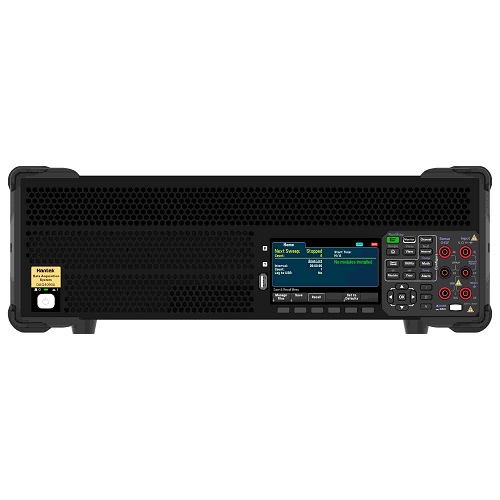

DAQ4090A数据采集器
DAQ4090A数据采集器。
核心特点
• 扫描速率最高可达450个通道/秒；
• 支持6位半的采样精度；
• 测量和转换14种不同的输入信号：直接测量温度 (RTD/热电偶/热敏电阻)、电压 (AC/DC)、电流(AC/DC)、应变、2线和4线制电阻、频率和周期、电容；
• 接口丰富，配有 LAN、USB 、RS232/485和GPIB 接口；
• 基本DCV 精度0.003%；

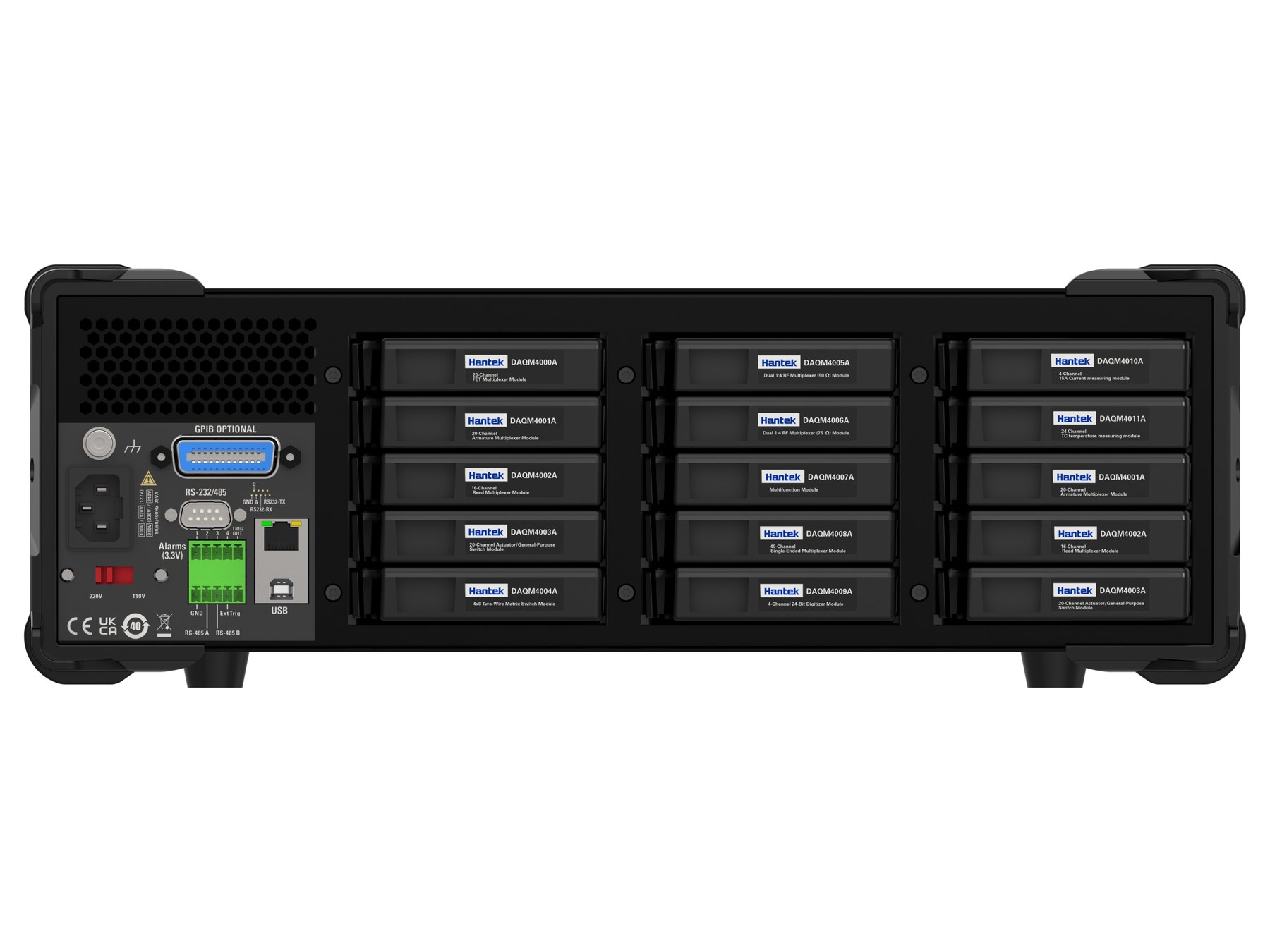

• 主机单元内置15个控制模块，以满足不同的测量要求；

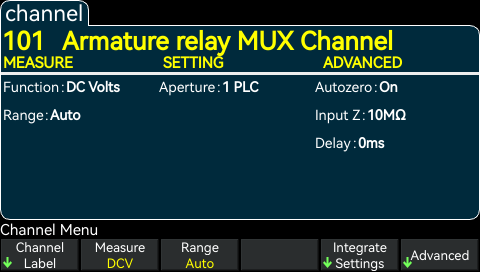

• 4.3寸TFT液晶屏，方便以多种方式来轻松配置和显示测量结果；
• 免费的PC软件，可以轻松配置和控制测试；
• 支持在独立操作中复制/记录数据的USB存储。
型号与主要参数
• DAQM4000A：20 ｜ 450通道/秒 ｜ 650通道/秒 ｜ √
• DAQM4001A：20+2 ｜ 80通道/秒 ｜ 120通道/秒 ｜ √
• DAQM4003A：20（SPDT） ｜ 120通道/秒 ｜ × ｜ 300V
• DAQM4004A：4×8（2线） ｜ 120通道/秒 ｜ × ｜ 300V
• DAQM4005A：双1×4（50Ω） ｜ 60通道/秒 ｜ × ｜ 42V
• DAQM4008A：40（1线） ｜ 80通道/秒 ｜ 120通道/秒 ｜ √
• DAQM4009A：4 ｜ 800k采样率 ｜ √ ｜ ×
• DAQM4011A：24 ｜ 25通道/秒~18通道/秒 ｜ × ｜ √
功能与结构
数据采集器
每个系统最多可达600个通道；
高达450个通道/秒的扫描速率;
基本DCV 精度0.003%
多功能测量
测量和转换14种不同的输入信号：
直接测量温度值（热电偶、RTD和热敏电阻）、直流和交流电压、直流和交流电流、2线和4线电阻、 频率和周期、电容和二极管、应变。
丰富的接口
配有 LAN、USB 、RS232/485和 GPIB 接口， 非常适合用于远程设置和控制数据记录应用。
支持USB闪存驱动器直接存储数据。

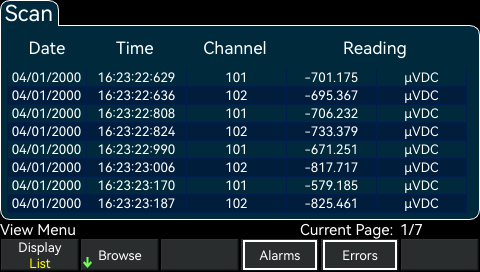

View功能
查看已扫描的存储器读数、数字化读数、警报队列或错误队列；
执行各种后处理测量以及对数字化读数进行电源分析
强大的数据处理能力
先进的独立数字万用表的功能和性能。
一年校准期内的0.003%的直流电压基本精度、 0.05%的交流电压基本精度、0.01%的电阻基本精度。

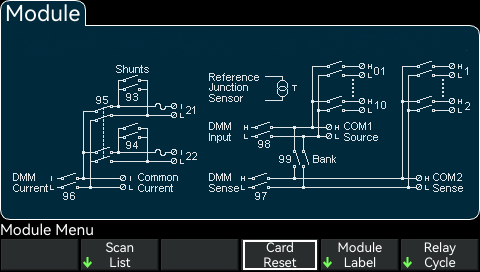

板卡通道选择原理图
从14个不同的模块中进行选择，以获得当前所需的精确功能，同时为未来的灵活扩展做准备。
可以通过多达60个双端测量、120个单端测量或96个矩阵交叉接触来完成复杂多样的测量任务，同时优化工作台空间利用率并降低成本。
资源下载
• DAQ4090A数据采集器 详细指标见 DAQ4090A数据采集器 详细指标页。
• 官方资料：Hantek InstVueX 1.0.3.8、数采DAQ4000A-用户手册(V1.02)、DAQ4000A-编程手册（V1.01）
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DAQ4090A数据采集器 详细指标
DAQ4090A数据采集器
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 开关模块：通道数 ｜ 扫描速度 ｜ 开/关速度 ｜ AC/DC电压 ｜ 温度-热电偶 ｜ 温度-2线RTD ｜ 温度-4线RTD ｜ 温度-热敏电阻 ｜ AC/DC电流 ｜ 频率/周期 ｜ 2线电阻 ｜ 4线电阻 ｜ 电容 ｜ 最大输入电压 ｜ 最大输入电流 ｜ 输入功率
• DAQM4000A：20 ｜ 450通道/秒 ｜ 650通道/秒 ｜ √ ｜ √ ｜ × ｜ × ｜ × ｜ × ｜ √ ｜ √ ｜ √ ｜ × ｜ 300V ｜ 0.02A ｜ 2.4W
• DAQM4001A：20+2 ｜ 80通道/秒 ｜ 120通道/秒 ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ √ ｜ 300V ｜ 1A ｜ 50W
• DAQM4003A：20（SPDT） ｜ 120通道/秒 ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ 300V ｜ 1A ｜ 50W
• DAQM4004A：4×8（2线） ｜ 120通道/秒 ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ 300V ｜ 1A ｜ 50W
• DAQM4005A：双1×4（50Ω） ｜ 60通道/秒 ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ 42V ｜ 0.7A ｜ 50W
• DAQM4008A：40（1线） ｜ 80通道/秒 ｜ 120通道/秒 ｜ √ ｜ × ｜ √ ｜ × ｜ √ ｜ × ｜ √ ｜ √ ｜ × ｜ √ ｜ 300V ｜ 1A ｜ 50W
• DAQM4009A：4 ｜ 800k采样率 ｜ 800k采样率 ｜ √ ｜ × ｜ × ｜ × ｜ × ｜ × ｜ 36V
• DAQM4011A：24 ｜ 25通道/秒~18通道/秒 ｜ × ｜ √ ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ × ｜ ×
• DAQM4014A：8 ｜ 20通道/秒 ｜ 120通道/秒 ｜ √ ｜ DC2A
• DAQM4015A：8 ｜ 15通道/秒 ｜ √ ｜ AC1100V/DC1500V ｜ 10mA(1500V)
• DAQM4016A：8 ｜ 15通道/秒 ｜ √ ｜ AC1400V/DC2000V ｜ 1mA(2000V)
• DAQM4000A：20通道多路复用器(固态继电器)
*扫描速度高达450通道/秒
*2线和4线扫描
*内置冷接点技术300V切换 ｜ DAQM4000A是一个固态继电器模块，提供两组(A/B)，每组10个2线通道。所有20个通道均可切换为高(HI)和低(LO)输入，为内置数字仪表或外部位器提供完全隔离的输入。在4线电阻测量期间，A组的通道自动与B组的通道配对，以提供电源和感测连接。该模块具有内置的冷接点技术，可以大大减少测量热电偶时由热变化引起的误差。
• DAQM4001A：20+2通道通用多路复用器(电枢继电器)
*扫描速度可达80通道/秒
*2线和4线扫描
*内置冷接点技术
*300V切换
*额外的2个通道可以直接测量电流(1A/CH) ｜ DAQM4001A是一款用于通用扫描的综合多路复用器。同一模块可以混合2线和4线通道；同时，额外的2个电流输入通道可用于交流和直流电流测量，无需外部分流电阻器(每个通道最大1A)。
DAQM4001A共有22个通道，密集的多功能切换和高达80通道每秒的扫描速率，适用于各种数据采集应用。
• DAQM4003A：20通道执行器/通用开关
*SPDT（C 型）自锁继电器
*300V，1A激励和控制 ｜ DAQM4003A具有20个独立的单刀双掷 (SPDT) 继电器。它可以接通和切断被测产品、控制指示灯和状态灯的供电电路，并激励外部电源继电器和螺线管。它与矩阵和多路复用器模块相组合，可以构成定制的开关系统，其 300V、1A触点可承受高达50W的功率。
• DAQM4004A：4x8双线矩阵
*切换速度3ms
*32个双线交叉口
*300V，1A切换
*最多96个交叉点(3插槽) ｜ DAQM4004A模块可以在DUT和测试系统之间提供最灵活的连接路径，允许不同的测试仪器同时连接到DUT上的多个点。DAQM4004A可以连接多个模块的行和列，以构建更大的矩阵，如8x8、4x16等。单个仪器中最多可以构建96个交叉点。
• DAQM4008A：40通道单端多路复用器
*扫描速度可达80通道每秒
*单线开关适用于公共低端应用 ｜ DAQM4008A可以为每个模块切换40个单线输入，如电池测试、组件特征和桌面测试。低压连接与接地隔离，可浮动至300V。DAQM4008A还支持除电流外的所有2线内部测量。
• DAQM4009A：4通道
*最高800kSa/s的采样率
*最大24bit的分辨率 ｜ DAQM4009A一个四通道数字化模块，能提供四个同步采样通道，采样率高达800kSa/s，最大分辨率为24bit，输入通道可配置为差分输入或单端输入，每个通道可提供高达4mA的恒定电流，以便为外部IEPE传感器供电。
• DAQM4014A：8通道
*最高20通道/秒的扫描速率 ｜ 最大输入（直流）电流是2A。DAQM4014A模块是连续电流测量，可以保证测量过程中电流通路断开的时间很短不影响被测电路。
• DAQM4015A：8通道
*最高15通道/秒的扫描速率 ｜ DAQM4015A是1500V高压测量卡，可测量的最大输入电压为：AC1100V/DC1500V，电流限制是10mA(1500V)。因板卡内部已经等效成几十M，在被测电压范围内，一般无需额外增加外部电流限制措施。
• DAQM4016A：8通道
*最高15通道/秒的扫描速率 ｜ DAQM4016A是2000V高压测量卡，可测量的最大输入电压为：AC1500V/DC2000V，电流限制是1mA(2000V)。因板卡内部已经等效成几十M，在被测电压范围内，一般无需额外增加外部电流限制措施。
• 量程（2）：24 hours（3） ｜ 90 Day ｜ 1 Year ｜ 2 Year ｜ 温度系数（4）
• TCAL ± 1℃：TCAL±5℃ ｜ TCAL±5℃ ｜ TCAL±5℃
• 直流电压
• 100mV：0.0030+0.0030 ｜ 0.0040+0.0035 ｜ 0.0050+0.0035 ｜ 0.0065+0.0035 ｜ 0.0005+0.0005
• 1V：0.0020+0.0006 ｜ 0.0030+0.0007 ｜ 0.0040+0.0007 ｜ 0.0055+0.0007 ｜ 0.0005+0.0001
• 10V：0.0015+0.0004 ｜ 0.0020+0.0005 ｜ 0.0035+0.0005 ｜ 0.0050+0.0005 ｜ 0.0005+0.0001
• 100V：0.0020+0.0006 ｜ 0.0035+0.0006 ｜ 0.0045+0.0006 ｜ 0.0060+0.0006 ｜ 0.0005+0.0001
• 1000V：0.0020+0.0006 ｜ 0.0035+0.0010 ｜ 0.0045+0.0010 ｜ 0.0060+0.0010 ｜ 0.0005+0.0001
• 真有效值交流电压（2、5、6）
100 mV, 1 V, 10 V, 100 V, and 750 V ranges
• 5Hz-10Hz：0.35+0.02 ｜ 0.35+0.03 ｜ 0.35+0.03 ｜ 0.35+0.03 ｜ 0.035+0.003
• 10Hz-20KHz：0.04+0.02 ｜ 0.05+0.03 ｜ 0.06+0.03 ｜ 0.07+0.03 ｜ 0.005+0.003
• 20KHz-50KHz：0.10+0.04 ｜ 0.11+0.05 ｜ 0.12+0.05 ｜ 0.13+0.05 ｜ 0.011+0.005
• 50KHz-100KHz：0.55+0.08 ｜ 0.60+0.08 ｜ 0.60+0.08 ｜ 0.60+0.08 ｜ 0.060+0.008
• 100KHz-300KHz：4.00+0.50 ｜ 4.00+0.50 ｜ 4.00+0.50 ｜ 4.00+0.50 ｜ 0.200+0.020
• 直流电流：内阻压降
• 100μA：0.010+0.020 ｜ 0.040+0.025 ｜ 0.050+0.025 ｜ 0.060+0.025 ｜ 0.0020+0.0030
• 1mA：0.007+0.006 ｜ 0.030+0.006 ｜ 0.050+0.006 ｜ 0.060+0.006 ｜ 0.0020+0.0005
• 10mA：0.007+0.020 ｜ 0.030+0.020 ｜ 0.050+0.020 ｜ 0.060+0.020 ｜ 0.0020+0.0020
• 100mA：0.010+0.004 ｜ 0.030+0.005 ｜ 0.050+0.005 ｜ 0.060+0.005 ｜ 0.0020+0.0005
• 1A：0.050+0.006 ｜ 0.080+0.010 ｜ 0.100+0.010 ｜ 0.120+0.010 ｜ 0.0050+0.0010
• 3A：0.180+0.020 ｜ 0.200+0.020 ｜ 0.200+0.020 ｜ 0.230+0.020 ｜ 0.0050+0.0020
• 10A （8）：0.050+0.010 ｜ 0.120+0.010 ｜ 0.120+0.010 ｜ 0.150+0.010 ｜ 0.0050+0.0010
• 真有效值交流电流（2、6、9）
• 100μA：3Hz-5KHz ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.030+0.006
• 1mA：3Hz-5KHz ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.030+0.006
• 10mA：3Hz-5KHz ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.030+0.006
• 100mA：3Hz-5KHz ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.030+0.006
• 1A：3Hz-5KHz ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.10+0.04 ｜ 0.030+0.006
• 3A：3Hz-5KHz ｜ 0.23+0.04 ｜ 0.23+0.04 ｜ 0.23+0.04 ｜ 0.23+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.23+0.04 ｜ 0.23+0.04 ｜ 0.23+0.04 ｜ 0.23+0.04 ｜ 0.030+0.006
• 10A （8）：3Hz-5KHz ｜ 0.15+0.04 ｜ 0.15+0.04 ｜ 0.15+0.04 ｜ 0.15+0.04 ｜ 0.015+0.006
• 5KHz-10KHz：0.15+0.04 ｜ 0.15+0.04 ｜ 0.15+0.04 ｜ 0.15+0.04 ｜ 0.030+0.006
• 电阻（7）：测试电流
• 100Ω：1mA ｜ 0.003+0.0030 ｜ 0.008+0.004 ｜ 0.010+0.004 ｜ 0.012+0.004 ｜ 0.0006+0.0005
• 1KΩ：1mA ｜ 0.002+0.0005 ｜ 0.008+0.001 ｜ 0.010+0.001 ｜ 0.012+0.001 ｜ 0.0006+0.0001
• 10KΩ：100μA ｜ 0.002+0.0005 ｜ 0.008+0.001 ｜ 0.010+0.001 ｜ 0.012+0.001 ｜ 0.0006+0.0001
• 100KΩ：10μA ｜ 0.002+0.0005 ｜ 0.008+0.001 ｜ 0.010+0.001 ｜ 0.012+0.001 ｜ 0.0006+0.0001
• 1MΩ：5μA ｜ 0.002+0.0010 ｜ 0.008+0.001 ｜ 0.010+0.001 ｜ 0.012+0.001 ｜ 0.0010+0.0002
• 10MΩ：500nA ｜ 0.015+0.0010 ｜ 0.020+0.001 ｜ 0.040+0.001 ｜ 0.060+0.001 ｜ 0.0030+0.0004
• 100MΩ：500nA ｜ 0.300+0.0100 ｜ 0.800+0.010 ｜ 0.800+0.010 ｜ 0.800+0.010 ｜ 0.1500+0.0002
• 频率和周期特性
Accuracy:±(%ofreading)（12、13）
100 mV, 1 V, 10 V, 100 V, and 750 V （14）
• 10Hz-100Hz：0.03 ｜ 0.03 ｜ 0.03 ｜ 0.03 ｜ 0.035
• 100Hz-1KHz：0.003 ｜ 0.008 ｜ 0.01 ｜ 0.01 ｜ 0.015
• 1KHz -300KHz：0.002 ｜ 0.006 ｜ 0.01 ｜ 0.01 ｜ 0.015
• 方波 （15）：0.001 ｜ 0.006 ｜ 0.01 ｜ 0.01 ｜ 0.015
• 额外的选通时间误差±（%读数）（13）：1秒 ｜ 0.1秒 ｜ 0.01秒
• 3Hz-40Hz：0 ｜ 0.2 ｜ 0.2
• 40Hz-100Hz：0 ｜ 0.06 ｜ 0.2
• 100Hz-1KHz：0 ｜ 0.02 ｜ 0.2
• 1KHz-300KHz：0 ｜ 0.004 ｜ 0.03
• 方波 （15）：0 ｜ 0 ｜ 0
• 导通
• 1KΩ：0.002+0.030 ｜ 0.008+0.030 ｜ 0.010+0.030 ｜ 0.012+0.030 ｜ 0.001+0.002
• 二极管测试
• 5V：0.002+0.030 ｜ 0.008+0.030 ｜ 0.010+0.030 ｜ 0.012+0.030 ｜ 0.001+0.002
• 温度特性（11）
• PT100(DIN/IEC751)：探头精度+0.05℃
• 5 KΩ热敏电阻：探头精度+0.1℃
• 电容（15）
• 1.000 nF：0.50+0.50 ｜ 0.50+0.50 ｜ 0.50+0.50 ｜ 0.50+0.50 ｜ 0.05+0.05
• 10.00 nF：0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.05+0.01
• 100.0 nF：0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.05+0.01
• 1.000 μF：0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.05+0.01
• 10.00 μF：0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.05+0.01
• 100.0 μF：0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.40+0.10 ｜ 0.05+0.01
型号及对比
• ：系列 DAQ4070A数据采集器 ｜ 采样频率 450通道/秒 ｜ 通道数 120 ｜ 通讯接口 LAN、USB 、RS232/485、GPIB （选配）接口 ｜ 其他 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)
• ：系列 DAQ4080A数据采集器 ｜ 采样频率 450通道/秒 ｜ 通道数 360 ｜ 通讯接口 LAN、USB 、RS232/485、GPIB 接口 ｜ 其他 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)
• ：系列 DAQ4090A数据采集器 ｜ 采样频率 450通道/秒 ｜ 通道数 600 ｜ 通讯接口 LAN、USB 、RS232/485、GPIB 接口 ｜ 其他 电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)
资源下载
• DAQ4090A数据采集器 产品介绍见 DAQ4090A数据采集器 产品介绍页。
• 官方资料：Hantek InstVueX 1.0.3.8、数采DAQ4000A-用户手册(V1.02)、DAQ4000A-编程手册（V1.01）
注：以上内容与指标取自汉泰官网该产品详情页。
