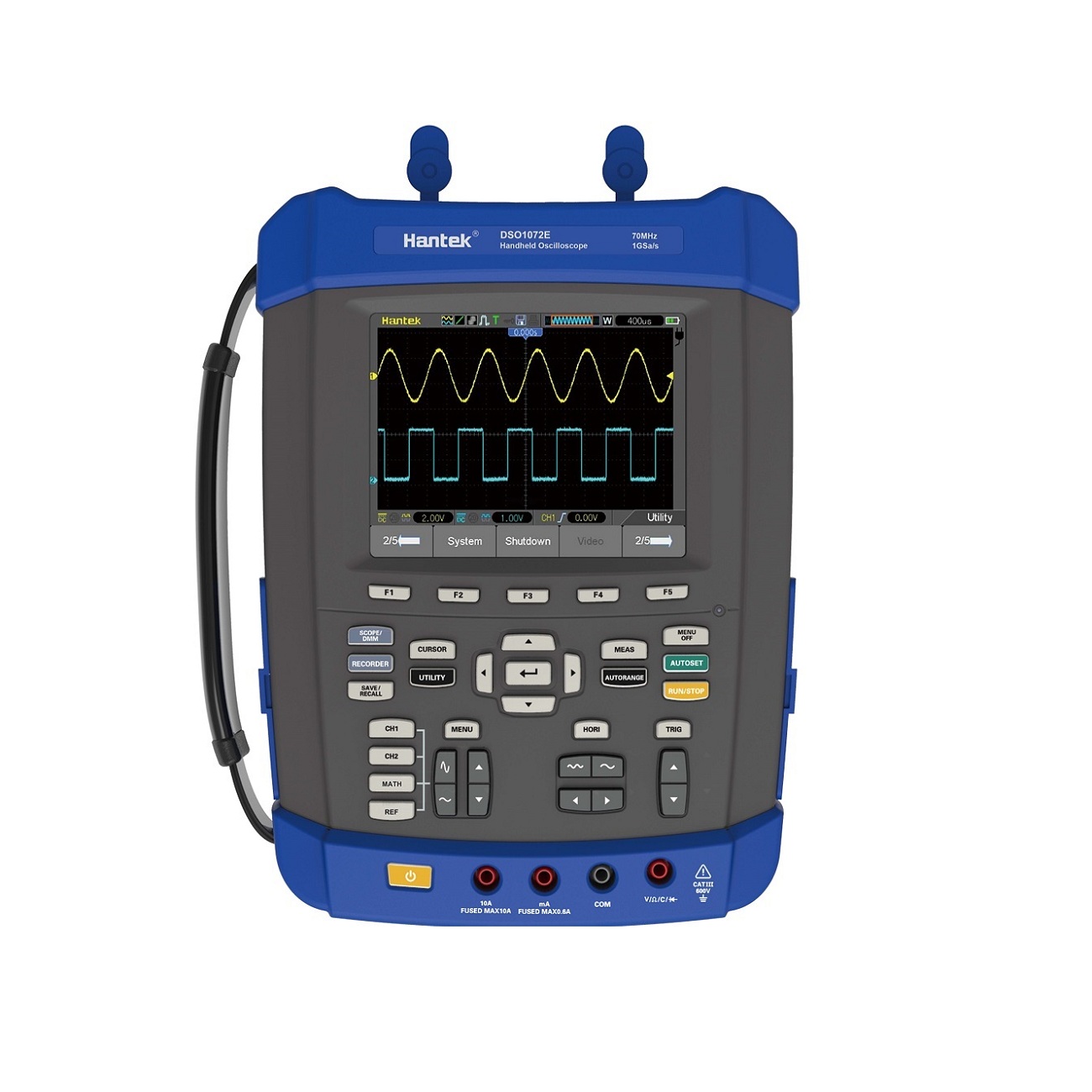

DSO1000E系列 70MHz至200MHz带宽 2通道 8位手持数字示波器。五合一手持实验室:示波器/万用表/数据记录仪/频率计数器/FFT频谱分析. IP-51等级,防尘,防水,防摔;
- «
- 1
- »
DPO8000系列 200MHz至1GHz带宽 4通道 8位台式数字示波器 8GSa/s|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

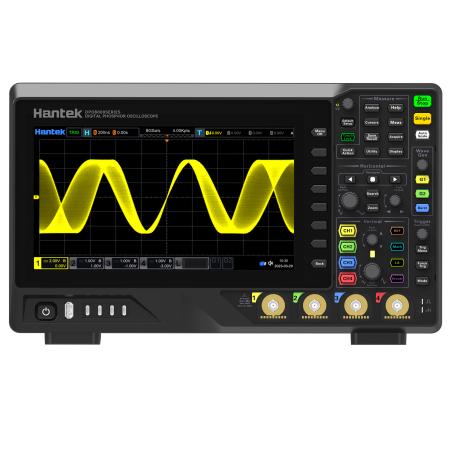

DPO8000系列
DPO8000系列数字示波器拥有10.1寸多点触控电容屏，256级波形灰度及色温显示，最大1GHz带宽，最高8GSa/s采样率，最大2G存储深度，600.000wfms/s波形捕获率，快来看看吧。
核心特点
• 集八种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 频率计和累加器/ 协议分析仪/协议发生器；
• 最高8GSa/s实时采样率，最大2G存储深度，最大1GHz带宽，多达200万帧的硬件实时波形录制和回放；
• UART、I2C、SPI、LIN、CAN协议发生功能;
• 内置两路200MHz信号源，垂直分辨率12 bit，最高输出频率200MHz
• 10.1寸多点触控电容屏，256级波形灰度及色温显示；
• 波形捕获率高于600,000个波形每秒；
• 丰富的串行协议触发和解码功能；
• 多达51种波形参数自动测量，更提供全内存硬件测量功能；
• 多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计;
• 全系标配USB HOST、USB DEVICE、LAN 选配：HDMI，串口；
• 宽范围，低底噪，垂直灵敏度范围:500μV/div~10 V/div，各个档位均支持全带宽；
• 李沙育波形支持双屏显示，XY模式下支持光标测量；
型号与主要参数
• DPO8104E：4CH ｜ 1GHz ｜ 8GSa/s ｜ 2Gpts
• DPO8084E：4CH ｜ 800MHz ｜ 8GSa/s ｜ 2Gpts
• DPO8054E：4CH ｜ 500MHz ｜ 8GSa/s ｜ 2Gpts
• DPO8034E：4CH ｜ 350MHz ｜ 8GSa/s ｜ 2Gpts
• DPO8024E：4CH ｜ 200MHz ｜ 8GSa/s ｜ 2Gpts
功能与结构

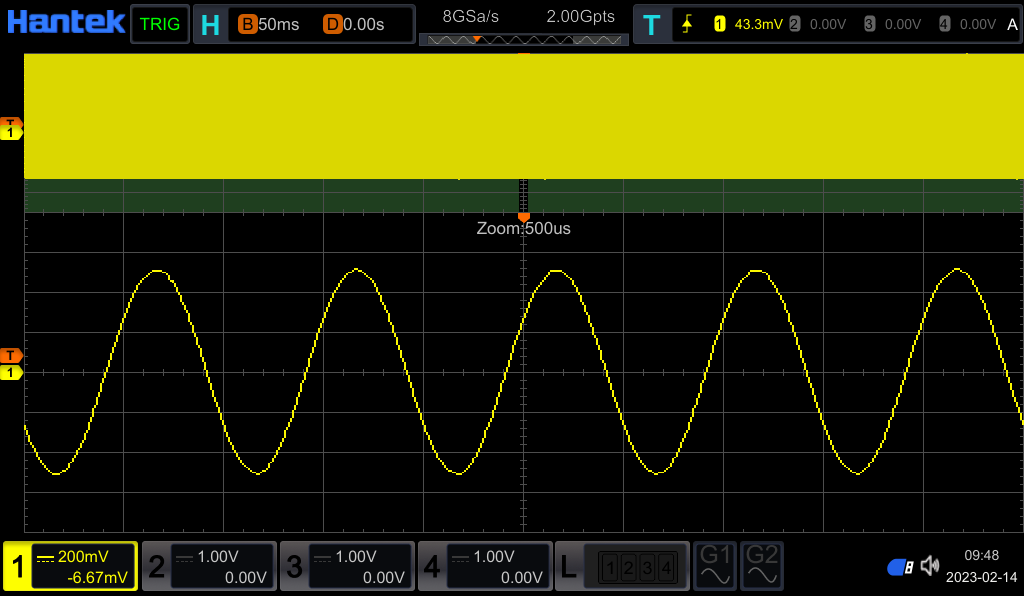

2G存储深度
拥有2G的超长存储深度。全面掌握波形全局及细节，不会遗失任何偶发事件和波形变化。

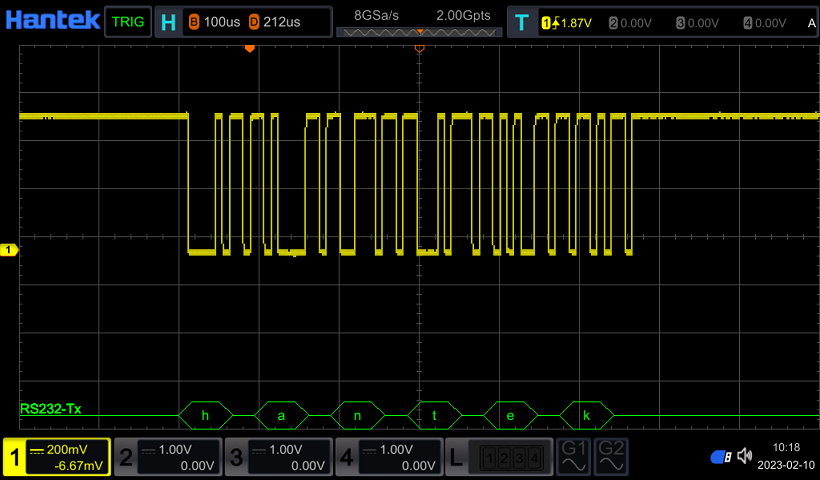

串行总线触发和解码
提供总线触发和解码功能，支持多种协议UART、I2C、SPI、LIN、CAN能快速直观地将总线协议信息解码显示。

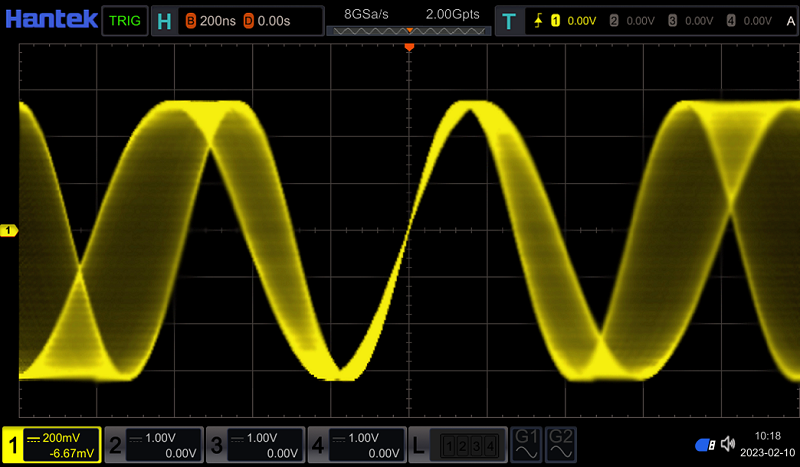

波形数字荧光显示
提供数字荧光多级波形灰度显示效果，可以帮助用户快速发现信号中潜在异常。

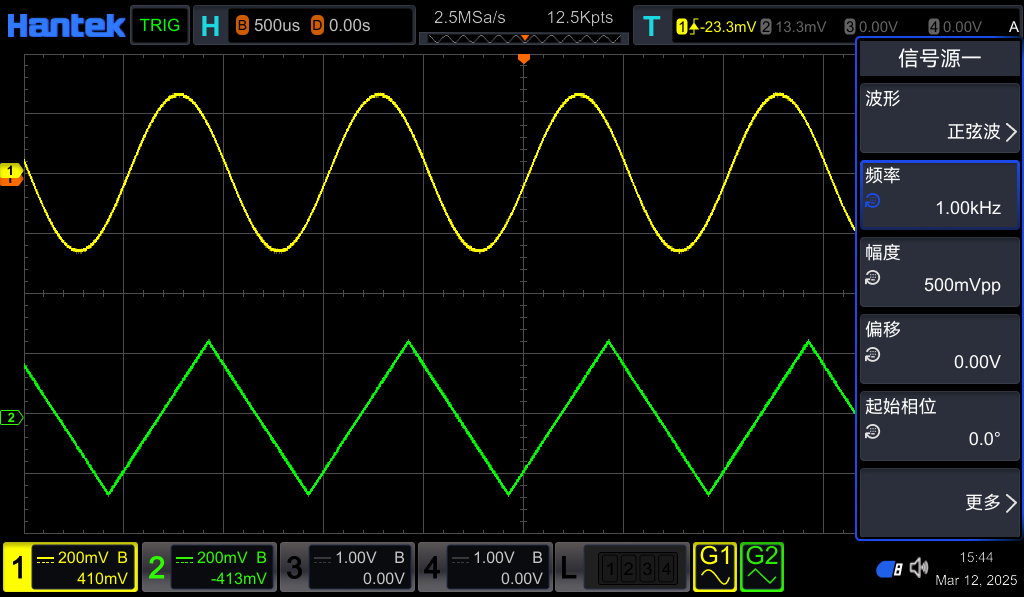

200MHz函数/任意波形发生器
内置两路200MHz，集成了多种常用内置波形，支持自定义任意波形，任意波猝发输出，调制波形输出。

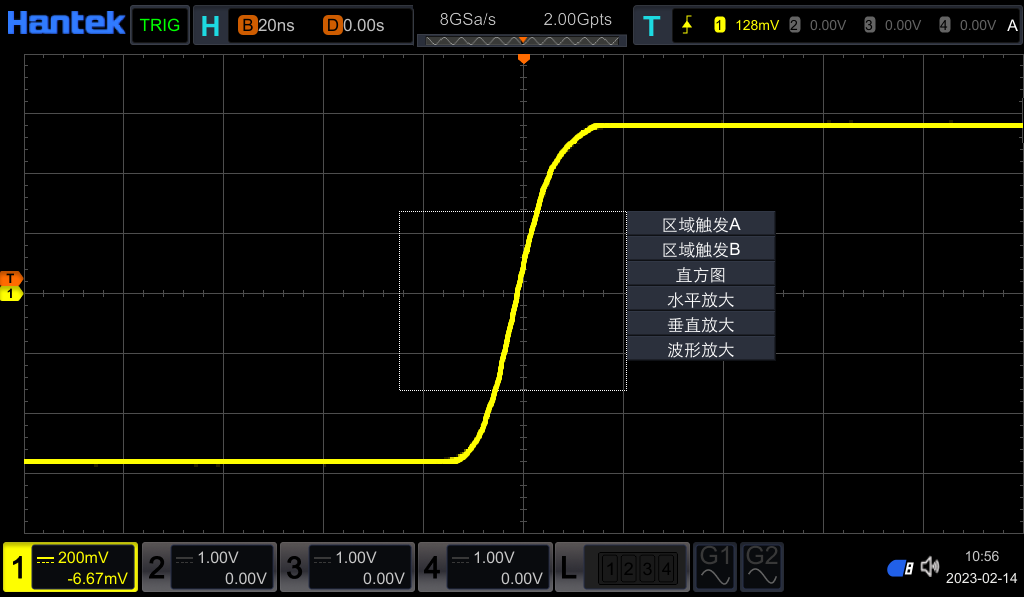

区域触发功能
画定区域，即可设定区域触发，区域触发可以简化高级触发的操作，快速隔离出感兴趣的波形。

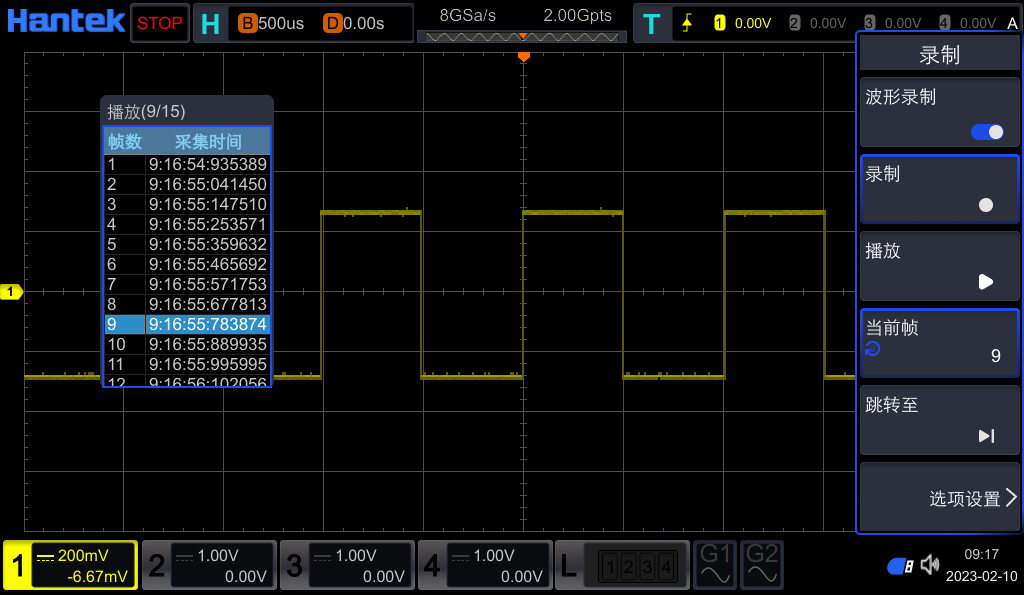

波形录制回放
提供波形录制功能选件，实时不间断记录波形变化，并在信号上标记时间，便捷地回放波形，找出故障所在。

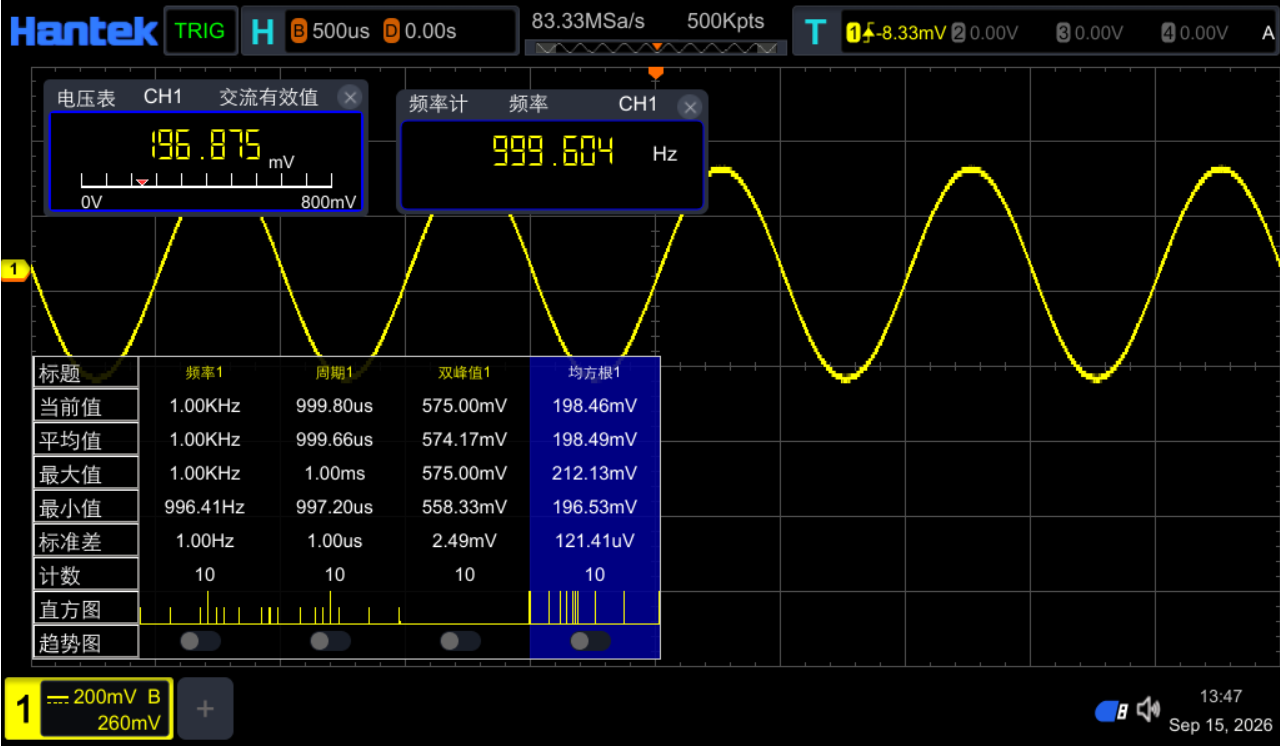

测试参数功能
6位数字电压表和6位硬件频率计功能；实时统计最小、最大、平均值、标准方差等信息，让您能够更高效地执行测试。

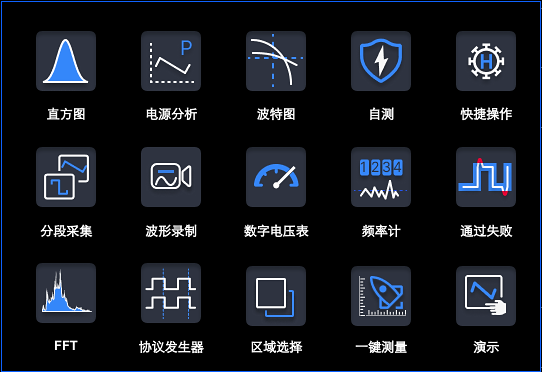

快捷操作功能
包括15种常用功能的快捷操作面板，无需查找，一键开启。使操作更快捷，测量更高效。
资源下载
• DPO8000系列 详细指标见 DPO8000系列 详细指标页。
• 官方资料：DPO8000快速指南、DPO8000编程手册、DPO8000用户手册、DPO8000数据手册
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DPO8000系列 详细指标
DPO8000系列数字示波器拥有10.1寸多点触控电容屏，256级波形灰度及色温显示，最大1GHz带宽，最高8GSa/s采样率，最大2G存储深度，600.000wfms/s波形捕获率，快来看看吧。
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• DPO8104E：模拟通道 4CH ｜ 模拟带宽 1GHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 16CH ｜ 内置信号源 200MHz, 2CH
• DPO8084E：模拟通道 4CH ｜ 模拟带宽 800MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 16CH ｜ 内置信号源 200MHz, 2CH
• DPO8054E：模拟通道 4CH ｜ 模拟带宽 500MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 16CH ｜ 内置信号源 200MHz, 2CH
• DPO8034E：模拟通道 4CH ｜ 模拟带宽 350MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 16CH ｜ 内置信号源 200MHz, 2CH
• DPO8024E：模拟通道 4CH ｜ 模拟带宽 200MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 16CH ｜ 内置信号源 200MHz, 2CH
• DPO8104C：模拟通道 4CH ｜ 模拟带宽 1GHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 -- ｜ 内置信号源 --
• DPO8084C：模拟通道 4CH ｜ 模拟带宽 800MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 -- ｜ 内置信号源 --
• DPO8054C：模拟通道 4CH ｜ 模拟带宽 500MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 -- ｜ 内置信号源 --
• DPO8034C：模拟通道 4CH ｜ 模拟带宽 350MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 -- ｜ 内置信号源 --
• DPO8024C：模拟通道 4CH ｜ 模拟带宽 200MHz ｜ 实时采样率 8GSa/s ｜ 存储深度 2Gpts ｜ 波形捕获率 600,000 wfms/s ｜ 数字通道 -- ｜ 内置信号源 --
• 型号：DPO8104E ｜ DPO8084E ｜ DPO8054E ｜ DPO8034E ｜ DPO8024E
• 通道：4通道示波器+2通道信号源+16通道逻辑分析仪
• 带宽：1GHz ｜ 800MHz ｜ 500MHz ｜ 350MHz ｜ 200MHz
• 实时采样率：8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道
• 存储深度：2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道）
• 波形捕获率：600,000
wfms/s[25ns 点显示单通道 自动存储深度]
• 垂直分辨率：8 bit
• 垂直灵敏度：1 MΩ： 500uV/div ~ 10
V/div；50 Ω：500uV/div ~ 1 V/div
• 时基范围：200ps/div~1ks/div ｜ 500ps/div~1ks/div ｜ 500ps/div~1ks/div ｜ 1ns/div~1ks/div ｜ 2ns/div~1ks/div
• 时基精度：±1 ppm ± 1 ppm/年
• 带宽限制：20
MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选
• 触发类型：边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C
• 总线和解码：UART、I2C、SPI、LIN、CAN
• 数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式
• 自动测量：51种参数测量，支持统计和分析
• 分析功能：频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图
• 硬件录制和回放：超过200万帧（单通道）
• 输入耦合：直流、交流或接地
• 输入阻抗和电容：1 MΩ ± 1%，50 Ω ±
1% ；21 pF ± 3 pF
• 任意波形发生器：双通道信号源，垂直分辨率 16
bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。
• 数字通道：16路
• 接口：USB HOST、USB
DEVICE、LAN 选配：HDMI，串口
• 屏幕：10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；
可选配件
• 型号：描述 ｜ 查看手册

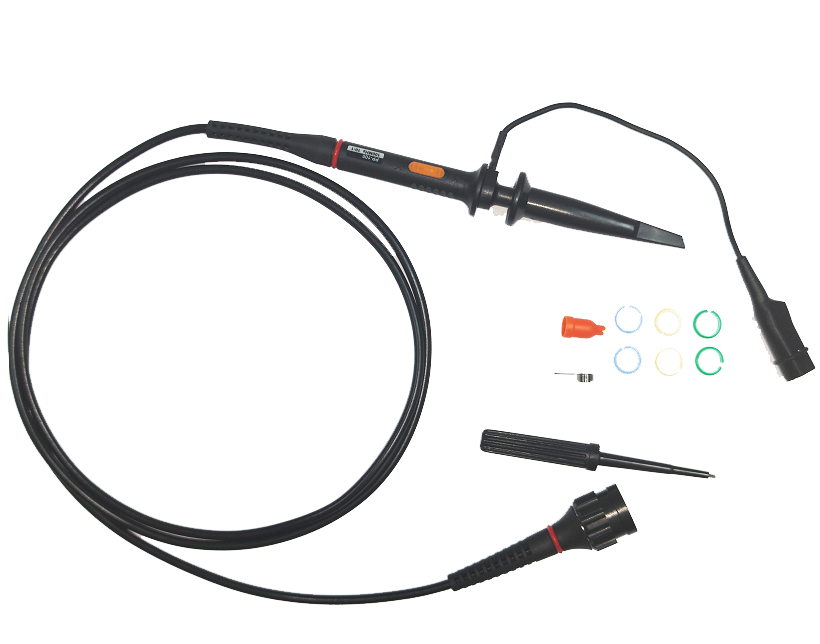

• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
资源下载
• DPO8000系列 产品介绍见 DPO8000系列 产品介绍页。
• 官方资料：DPO8000快速指南、DPO8000编程手册、DPO8000用户手册、DPO8000数据手册
注：以上内容与指标取自汉泰官网该产品详情页。
