汉泰Hantek

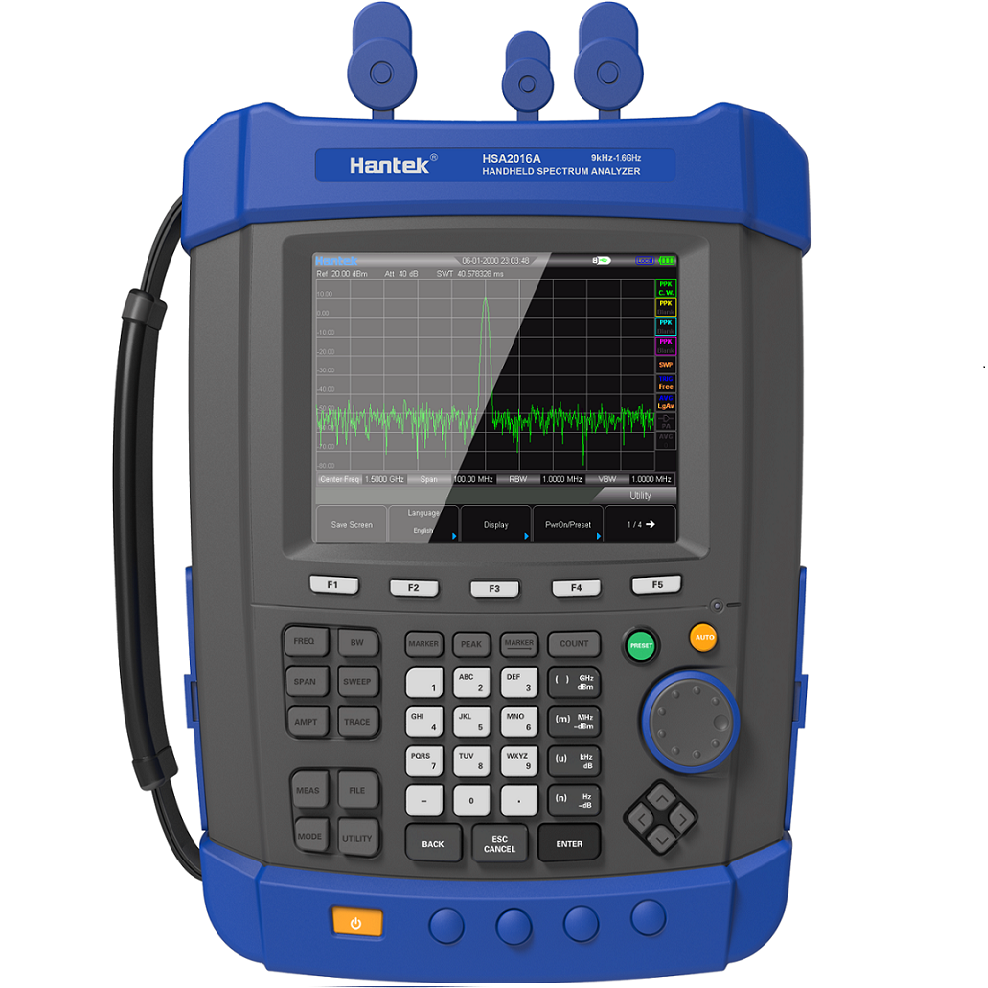

HSA2016系列
HSA2016系列。
核心特点
• 频率范围：9KHz-1.6GHz
• 灵敏度：-161dBm，RBW:10Hz至1MHz
• IP-51高防护便携设计，坚固耐用，可在实验室内使用，更适合于环境严苛的野外现场移动使用。
• 内置大容量锂电池，可连续工作4小时以上，18650标准电池容易更换。
• 集成USB Host & Device, 支持U盘存储，WIFI/LAN 选配，方便组网及远程控制
• 5.6寸64M彩色液晶显示屏，640*480分辨率，波形清晰显示。
• HSA2000频谱分析仪既有最低的DANL和SSB相噪，又有更窄的RBW，极大的增强了对接近载波的杂散信号和噪声信号的识别能力

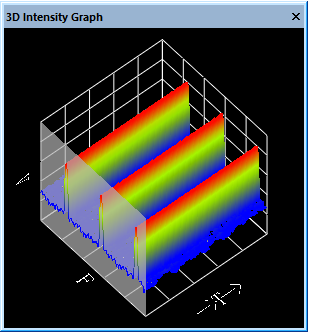

• 标配的频谱图特性，不仅能够让用户直观的分析信号的时间稳定性，还能精准的找出通信系统中的间隙性信号
• 超强的场强测试功能，适用于发射机，基站或者天线覆盖的现场测试工作，可显示场强或者功率密度。利用幅度偏置
• 功能用户还可以校正增益或者损耗
• 快速的的扫描时间，能够快速的数据捕获帮助定位和识别哪些无规律的瞬态干扰信号，优化你的测试时间和精度
• 提供的PC机主控软件可实现测试数据的管理和存储

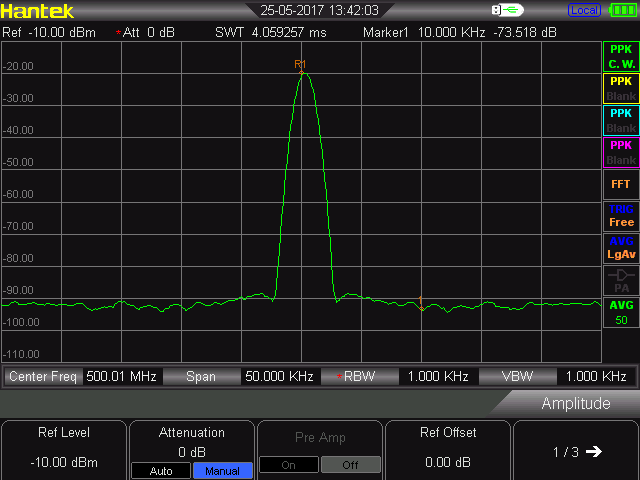

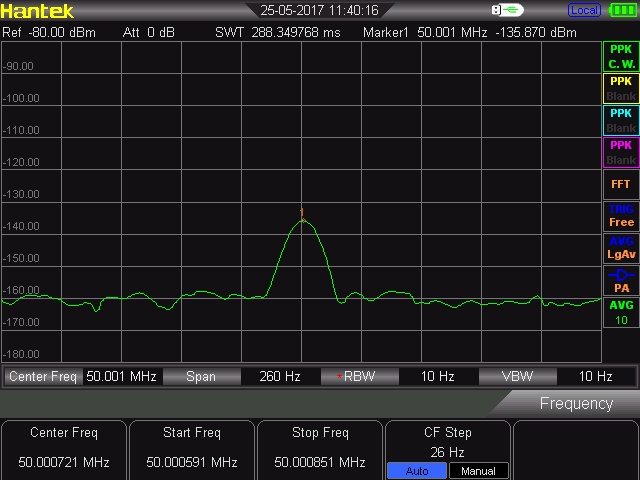

• RBW低至10Hz 2
• DANL低至-161dBm 6

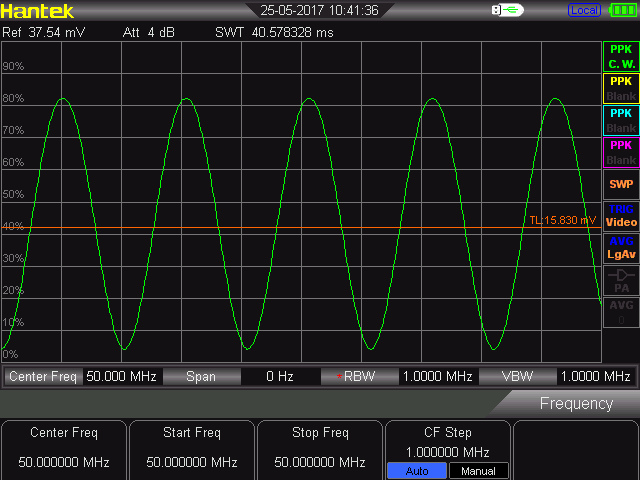

• 0span测试时域信号1
• SSB相位噪声归一化为-92dBc 6
型号与主要参数
• 型号：HSA2016A ｜ HSA2016B
• 频率范围：9KHz~1.6GHz AC耦合 ｜ 9KHz~1.6GHz AC耦合 5M~1.6GHz TG
• 频率分辨率：1Hz
• 基准频率：10MHz
• 频率读数精度：±（频标读数×频率基准精度+1%×扫宽+20%×RBW+光标分辨率+1Hz）
• 内部基准（10MHz）：老化率 ｜ ±1ppm/年（0℃至50℃，基准为25℃）
• 温漂：±1ppm
• 光标分辨率：（频率范围）/（扫描点数-1）
功能与结构
特点概述

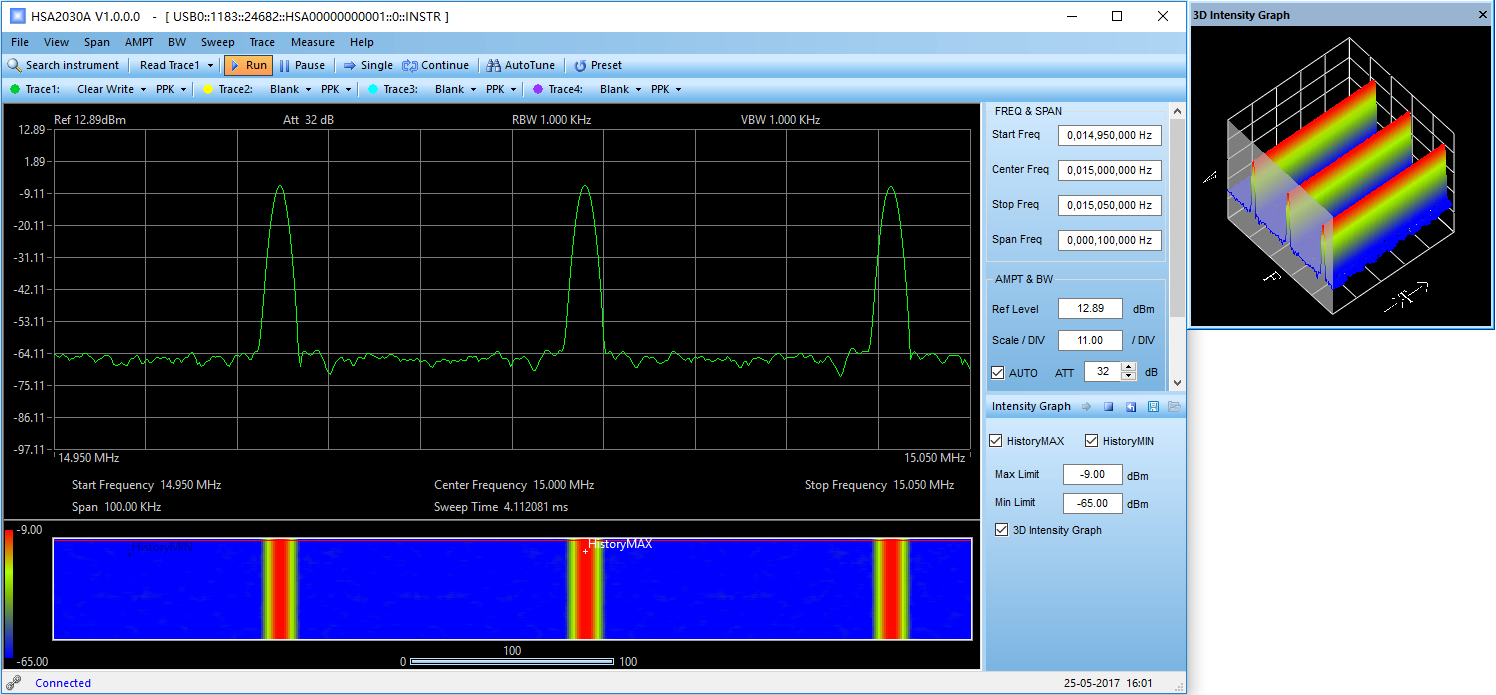

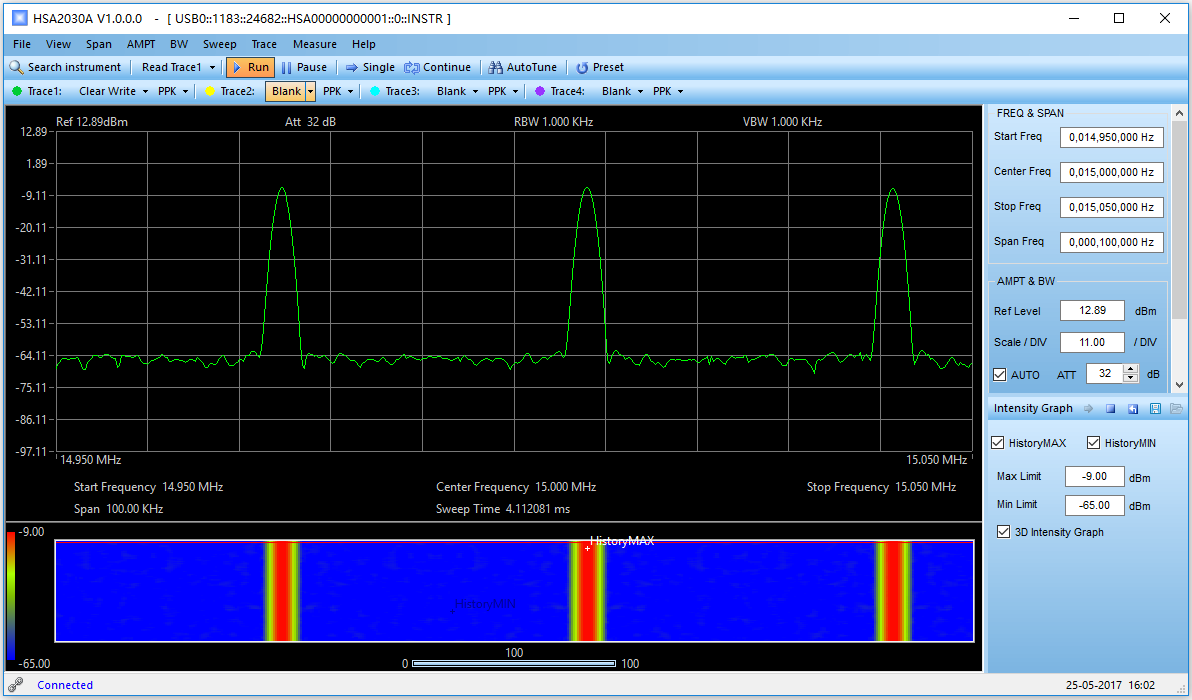

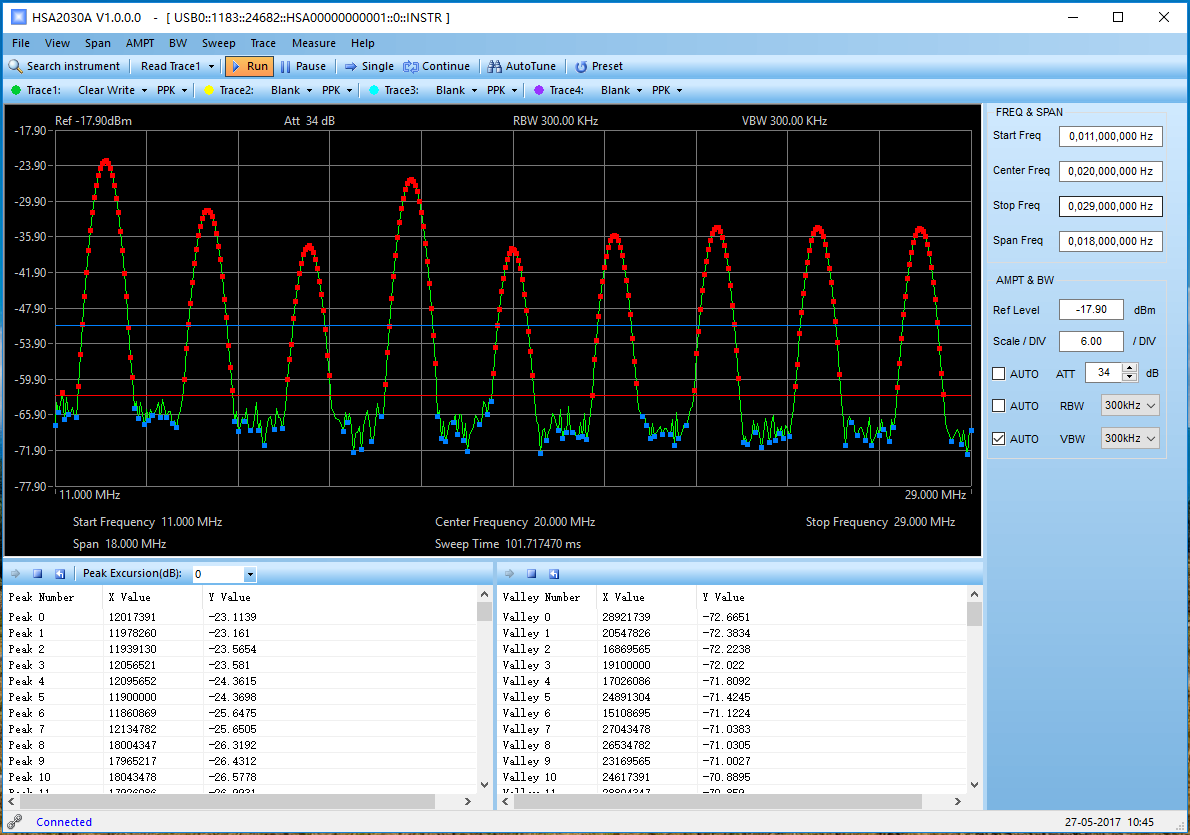

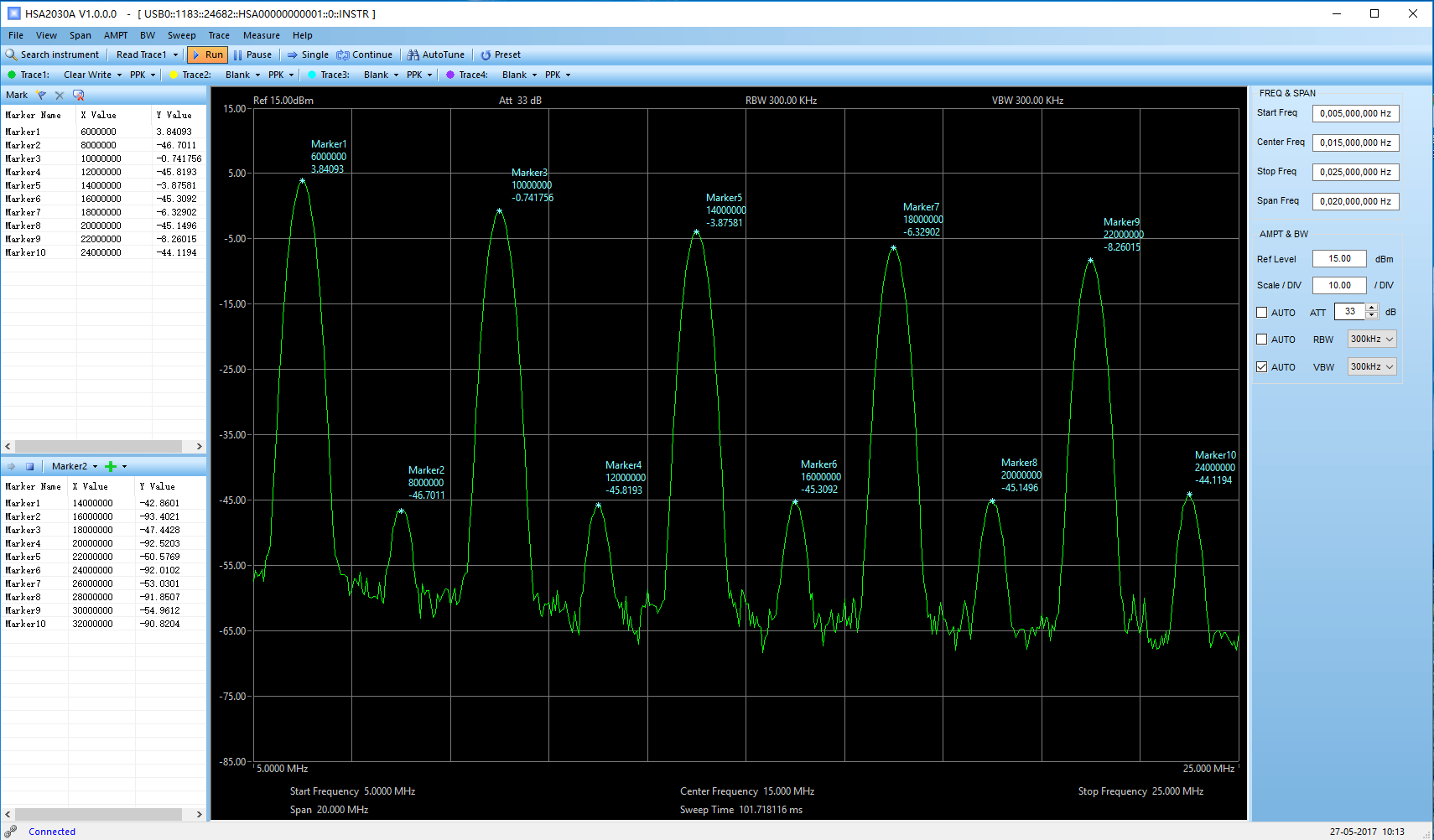

PC上位机软件
资源下载
• HSA2016系列 详细指标见 HSA2016系列 详细指标页。
• 官方资料：HSA2016说明书
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
HSA2016系列 详细指标
HSA2016系列
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
技术规格
• 型号：HSA2016A ｜ HSA2016B
• 频率
• 频率范围：9KHz~1.6GHz AC耦合 ｜ 9KHz~1.6GHz AC耦合 5M~1.6GHz TG
• 频率分辨率：1Hz
• 基准频率：10MHz
• 频率读数精度：±（频标读数×频率基准精度+1%×扫宽+20%×RBW+光标分辨率+1Hz）
• 内部基准（10MHz）：老化率 ｜ ±1ppm/年（0℃至50℃，基准为25℃）
• 温漂：±1ppm
• 光标分辨率：（频率范围）/（扫描点数-1）
• 分辨率带宽（RBW）
• -3dB带宽：10Hz至1MHz，1-3-10序号
• 精度：±5% RBW=10Hz~1MHz标称值
• 分辨率滤波器矩形系数：＜5:1 标称值
• 视频带宽（VBW）：-3dB带宽 ｜ 1Hz至1MHz，1-3-10序列
• 精度：±10% VBM=1Hz~1MHz 标称值
• 显示平均噪声电平（1归一到1Hz）
• 9K~1MHz：前置放大器关闭 ｜ -108dBm，典型值 -127dBm
• 1MHz ~10MHz：-128dBm，典型值 -146dBm
• 10MHz ~500MHz：-142dBm，典型值 -146dBm
• 500MHz ~2.5GHz：-141dBm，典型值 -145dBm
• 9K~1MHz：前置放大器打开 ｜ -131dBm，典型值 -150dBm
• 1MHz ~10MHz：-148dBm，典型值 -163dBm
• 10MHz ~500MHz：-161dBm，典型值 -164dBm
• 500MHz ~1.6GHz：-159dBm，典型值 -162dBm
• SSB相位噪声
• 载波偏移（20℃至30℃,500MHz的中心频率）：10K
• 30K
• 100K
• 1MHz
• 扫描时间
• 范围：扫宽>100Hz ｜ 2ms到1000s
• 范围=0Hz：600ns到200s
• 扫描模式：连续、单次
• 触发源：自由运行、视频、外部
• 触发斜率：正沿或负沿
• 触发延迟：扫宽=0Hz ｜ ±12ms至±12s 标准值
• 频率计数器
• 计数器分辨率：1Hz
• 计数器不确定度：±（频率读数×频率基准不确定度+计数分辨率）
• 电平显示范围
• 对数标度和单位：显示10格，1-2-5-10dB/格；支持用户0.1-20dB/格
• 线性标度和单位：0至100%，显示10格
• 刻度单位：dBm，dBmV,dBuV,Watts，Volts
• 扫描（轨）点数：461
• 轨迹数：4
• 检波方式：常态，正峰值，负峰值，采样，平均
• 迹线个数：4
• 迹线功能：清楚/写入，最大保持，最小保持，平均，查看，关闭
• 电平测量误差：±1.5dB（不包括输入VSWR失配）20℃到30℃，峰值检波，前置放大器关，输入信号-50~0dBm
• 参考电平
• 范围：-100dBm 至+30dBm，步进1dB
• 分辨率：对数刻度 ｜ 0.01dB
• 线性刻度：大约log（2.236μV to 7.07V）
• 幅度
• 最大安全输入电平：平均连续功率 ｜ +33dBm
• DC输入电压：50Vdc
• 测量范围：9KHz~2MHz ｜ 显示平均噪音电平（DANL）至+10dBm
• 2MHz~1.6GHz：显示平均噪音电平（DANL）至+20dBm
• 输入衰减器范围：0至51dB，1dB步进
• 杂散和剩余响应
• 二次谐波失真（SHD）
• 剩余响应(固有)
• RF输入VSWR(调谐)：10MHz至1.6GHz ｜ ＜1.5:1，标称值 ，衰减值设置10~20dB
• 10MHz参考/外触发输入
• 参考输入频率：10MHz
• 参考输入幅度：0~10dBm
• 触发电压：5V TTL 电平
• 连接器和输出阻抗：N型阴性；（50Ω）
• 通用特性
• 屏幕界面语言：英语，简体中文，繁体中文
• 显示类型：5.6寸，640*480分辨率，64M色LCD彩色液晶显示屏
• 温度范围：工作温度 ｜ -10℃至+50℃，（电池：0℃至50℃）
• 存储温度：-40℃至+70℃，（电池:-20℃至50℃）
• 相对湿度
• 重量：2.9kg（含电池），2.6kg（不含电池）
• 尺寸：260m X 220m X 75m
• 电源：输入电压范围 ｜ DC: 12-17V,最大2.8A输入 220VAC±15%
• AC频率范围：40Hz至60Hz
• 功耗：最大32W
型号及对比
• ：系列 HSA2030系列 ｜ 模拟带宽 9KHz-3.2GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-3.2GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 HSA2016系列 ｜ 模拟带宽 9KHz-1.6GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-1.6GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 高频磁场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 4种探头形状 ｜ 最高实时采样率 分辨率：HNFP-1: 25mm HNFP-2: 10mm HNFP-3: 5mm HNFP-4: 2mm ｜ 其他 精准测试高频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时,精确定位磁场干扰源
• ：系列 低频磁场探头（9kHz-50MHz） ｜ 模拟带宽 9kHz-50MHz ｜ 通道数 3种探头形状 ｜ 最高实时采样率 分辨率：HNFP-5: 25mm HNFP-6: 10mm HNFP-7: 25mm ｜ 其他 精准测试低频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时，精确定位磁场干扰源
• ：系列 高频电场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 2种探头形状 ｜ 最高实时采样率 -- ｜ 其他 精准测试电场(E) 电磁兼容整改时，精确定位电场干扰源
• ：系列 射频放大器（9KHz-3GHz） ｜ 模拟带宽 9KHz-3GHz ｜ 通道数 IN：1 OUT：1 ｜ 最高实时采样率 典型增益：30dB 平坦度：±1.5dB 最大线性输出功率：10dBm 最大输入功率：15dBm ｜ 其他 用于对所要测试的微弱信号进行放大 提高系统测试的灵敏度 标配USB适配器和USB升压电源转接线
资源下载
• HSA2016系列 产品介绍见 HSA2016系列 产品介绍页。
• 官方资料：HSA2016说明书
注：以上内容与指标取自汉泰官网该产品详情页。
