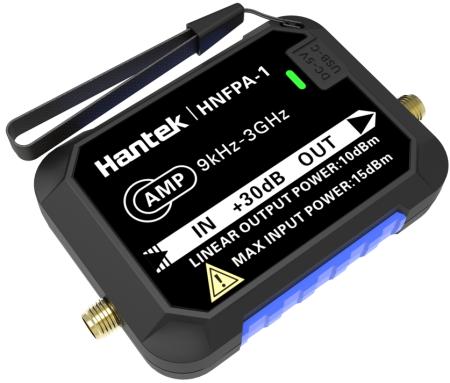

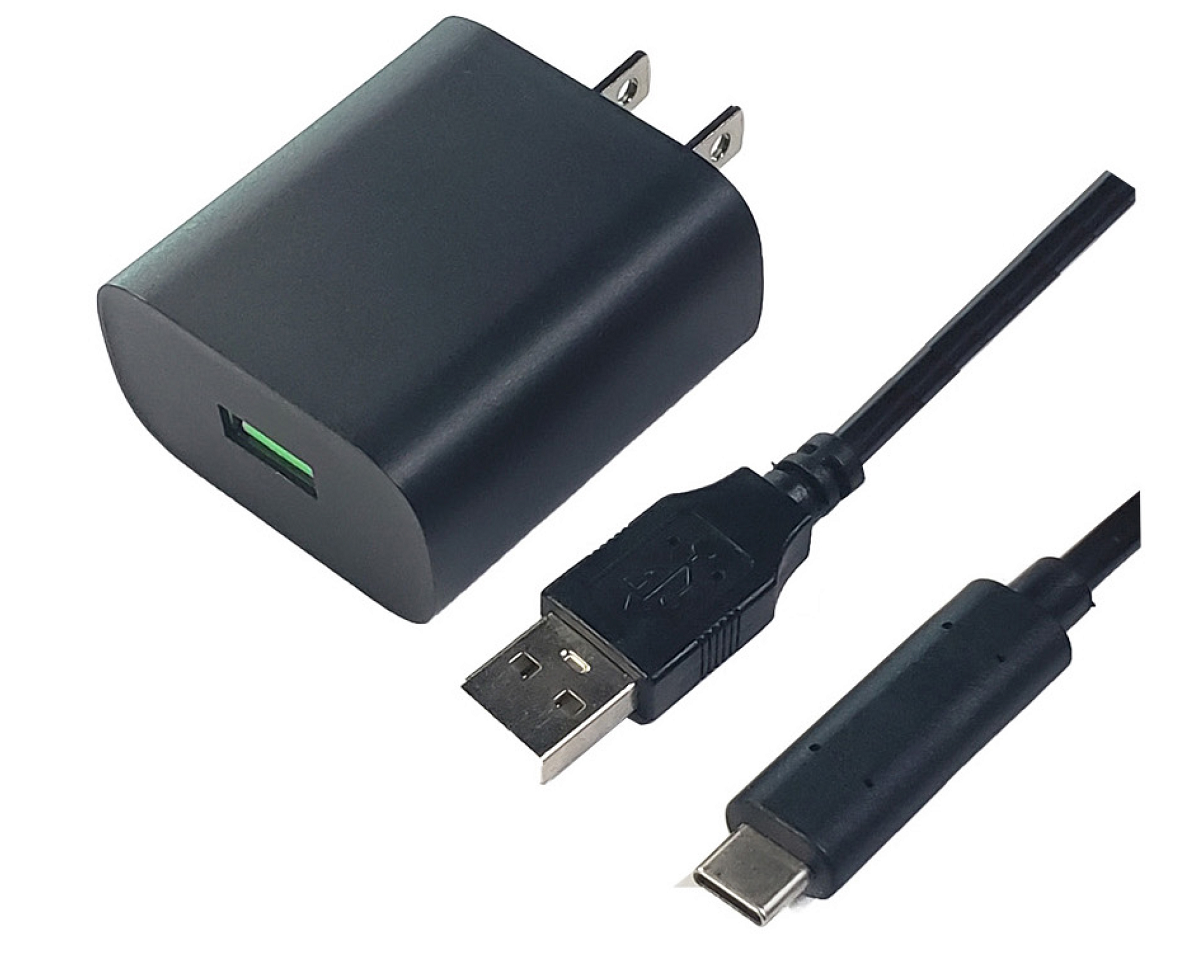

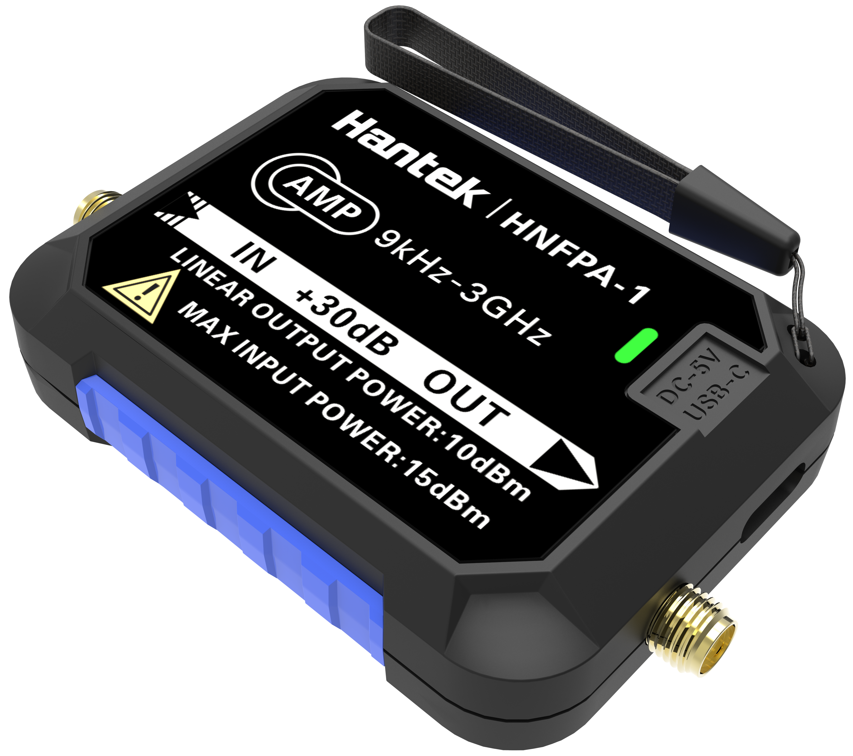

HNFPA-1 9kHz至3GHz 30dB射频宽带放大器。HNFPA-1 前置射频放大器配合本公司HNFP系列近场探头使用，主要对所要测试的微弱信号进行放大， 频率范围9kHz-3GHz；HNFPA-1增益约为30dB，可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线，可以直接通过频谱分析仪或者接收机自带的USB接口供电，使用更加方便。配合本公司HNFP系列近场探头可以快速准确地确定电磁干扰源头，避免盲目更改EMI设计，能大幅提高产品开发效率，并降低开发成本。
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
HNFPA-1 9kHz至3GHz 30dB射频宽带放大器|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek
射频放大器（9KHz-3GHz）
射频放大器（9KHz-3GHz）。
核心特点
• 频率范围 9kHz - 3GHz
• 典型增益约 30dB
• 最大输入功率 15dBm

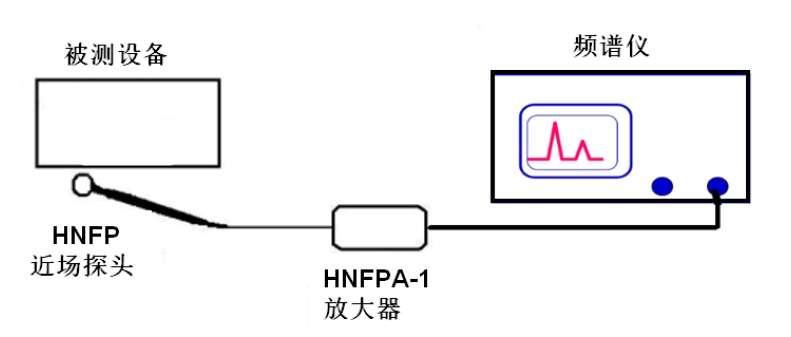

• EMI干扰源定位测试系统
• 小信号放大
型号与主要参数
• HNFP-1：磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 25mm左右 ｜ 可检查10cm范围磁场，主要用于机箱泄露测试
• HNFP-2：磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 10mm左右 ｜ 可检查3cm范围内磁场
• HNFP-3：磁场近场探头 ｜ 频率范围：30MHz-2GHz ｜ 5mm左右 ｜ 主要用于线缆电磁泄露测试
• HNFP-4：磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 2mm左右 ｜ 可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
• HNFP-5：磁场近场探头 ｜ 频率范围：1MHz-50MHz ｜ 25mm左右 ｜ 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-6：磁场近场探头 ｜ 频率范围：1MHz-50MHz ｜ 10mm左右 ｜ 可检测3cm范围内容磁场，主要用于低频传导整改测试
• HNFP-7：磁场近场探头 ｜ 频率范围：9KHz-1.5MHz ｜ 25mm左右 ｜ 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-8：电场近场探头 ｜ 频率范围：30MHz-1.5GHz ｜ 用于检测表面电场，适用于总线结构或者大的原件区域
功能与结构
技术参数
应用
资源下载
• 射频放大器（9KHz-3GHz） 详细指标见 射频放大器（9KHz-3GHz） 详细指标页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
射频放大器（9KHz-3GHz） 详细指标
射频放大器（9KHz-3GHz）
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：HNFPA-1
• 频率范围：9KHz-3GHz
• 典型增益：30dB
• 平坦度：±1.5dB

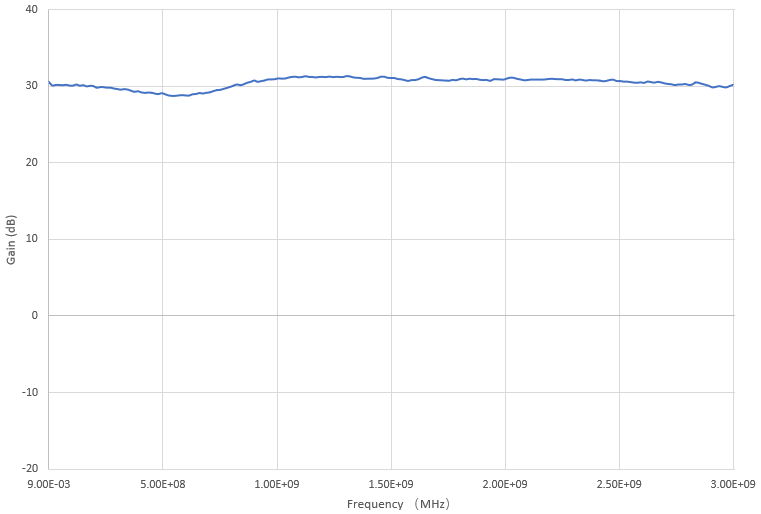

• 幅频曲线：如下图
• 最大线性输出功率：10dBm
• 典型噪声系数@2GHz：4dB
• 最大输入功率：15dBm
• 工作电压：DC12V
• 输入输出接口：SMA（母头）
• 尺寸：约 66*48*16mm
• 型号：HNFPA-1
• 频率范围：9KHz-3GHz
• 典型增益：30dB
• 平坦度：±1.5dB
• 幅频曲线：如图1
• 最大线性输出功率：10dBm
• 典型噪声系数@2GHz：4dB
• 最大输入功率：15dBm
• 工作电压：DC12V
• 输入输出接口：SMA（母头）
• 尺寸：约 66*48*16mm
• HNFP-1：类型 磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检查10cm范围磁场，主要用于机箱泄露测试
• HNFP-2：类型 磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 10mm左右 ｜ 应用说明 可检查3cm范围内磁场
• HNFP-3：类型 磁场近场探头 ｜ 频率范围 频率范围：30MHz-2GHz ｜ 分辨率 5mm左右 ｜ 应用说明 主要用于线缆电磁泄露测试
• HNFP-4：类型 磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 2mm左右 ｜ 应用说明 可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
• HNFP-5：类型 磁场近场探头 ｜ 频率范围 频率范围：1MHz-50MHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-6：类型 磁场近场探头 ｜ 频率范围 频率范围：1MHz-50MHz ｜ 分辨率 10mm左右 ｜ 应用说明 可检测3cm范围内容磁场，主要用于低频传导整改测试
• HNFP-7：类型 磁场近场探头 ｜ 频率范围 频率范围：9KHz-1.5MHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-8：类型 电场近场探头 ｜ 频率范围 频率范围：30MHz-1.5GHz ｜ 应用说明 用于检测表面电场，适用于总线结构或者大的原件区域
• HNFP-9：类型 电场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 应用说明 用于单根导线表面产生的电场检测
• HNFPA-1：类型 前置放大器 ｜ 频率范围 频率范围：9KHz-3GHz ｜ 应用说明 30dB增益。配合我公司近场探头使用，
客户需要自行准备SMA(公头)转SMA(公头)的射频线缆。
型号及对比
• ：系列 HSA2030系列 ｜ 模拟带宽 9KHz-3.2GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-3.2GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 HSA2016系列 ｜ 模拟带宽 9KHz-1.6GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-1.6GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 高频磁场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 4种探头形状 ｜ 最高实时采样率 分辨率：HNFP-1: 25mm HNFP-2: 10mm HNFP-3: 5mm HNFP-4: 2mm ｜ 其他 精准测试高频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时,精确定位磁场干扰源
• ：系列 低频磁场探头（9kHz-50MHz） ｜ 模拟带宽 9kHz-50MHz ｜ 通道数 3种探头形状 ｜ 最高实时采样率 分辨率：HNFP-5: 25mm HNFP-6: 10mm HNFP-7: 25mm ｜ 其他 精准测试低频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时，精确定位磁场干扰源
• ：系列 高频电场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 2种探头形状 ｜ 最高实时采样率 -- ｜ 其他 精准测试电场(E) 电磁兼容整改时，精确定位电场干扰源
• ：系列 射频放大器（9KHz-3GHz） ｜ 模拟带宽 9KHz-3GHz ｜ 通道数 IN：1 OUT：1 ｜ 最高实时采样率 典型增益：30dB 平坦度：±1.5dB 最大线性输出功率：10dBm 最大输入功率：15dBm ｜ 其他 用于对所要测试的微弱信号进行放大 提高系统测试的灵敏度 标配USB适配器和USB升压电源转接线
资源下载
• 射频放大器（9KHz-3GHz） 产品介绍见 射频放大器（9KHz-3GHz） 产品介绍页。
注：以上内容与指标取自汉泰官网该产品详情页。
