KSW · 坤恒顺维

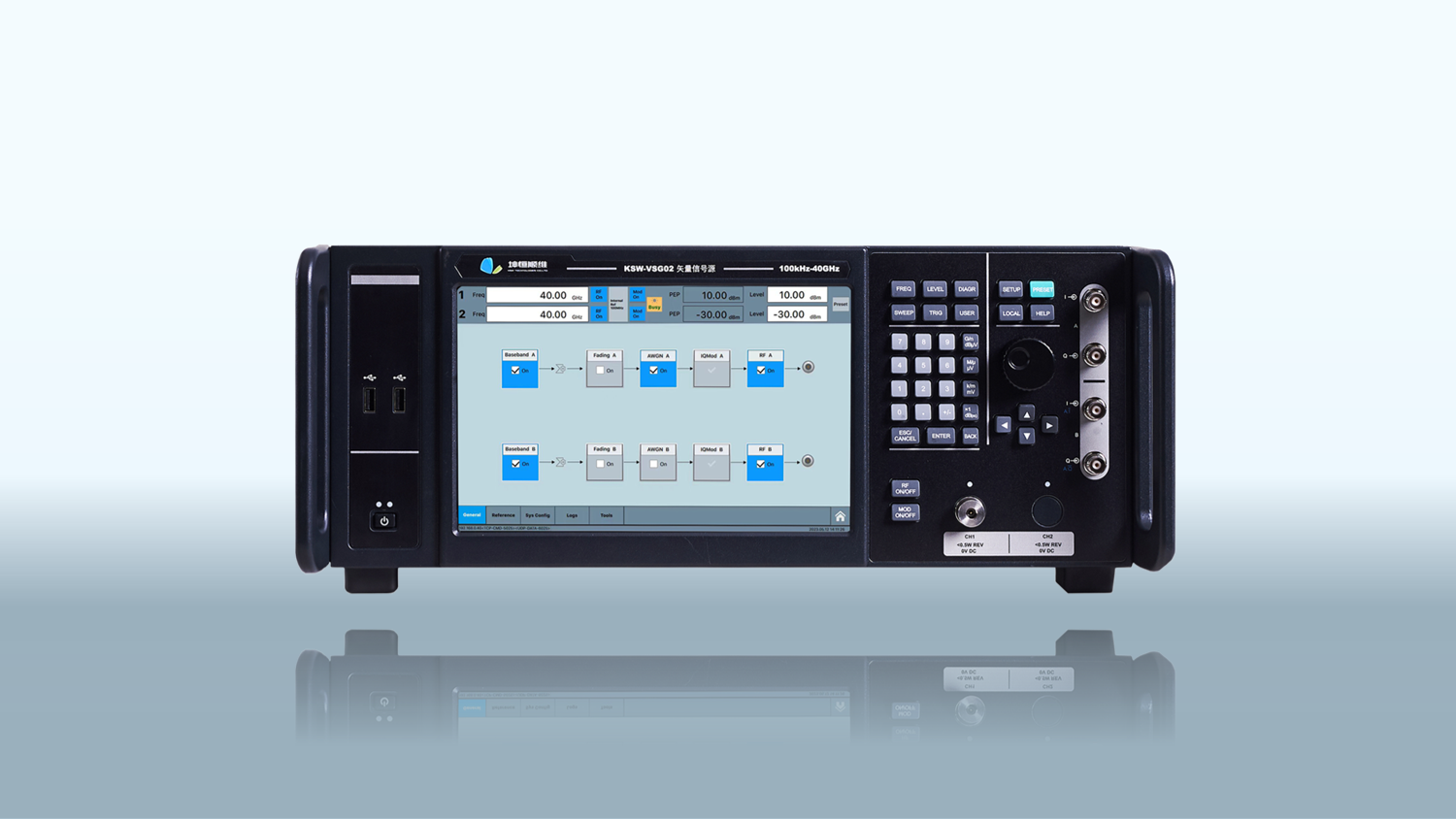

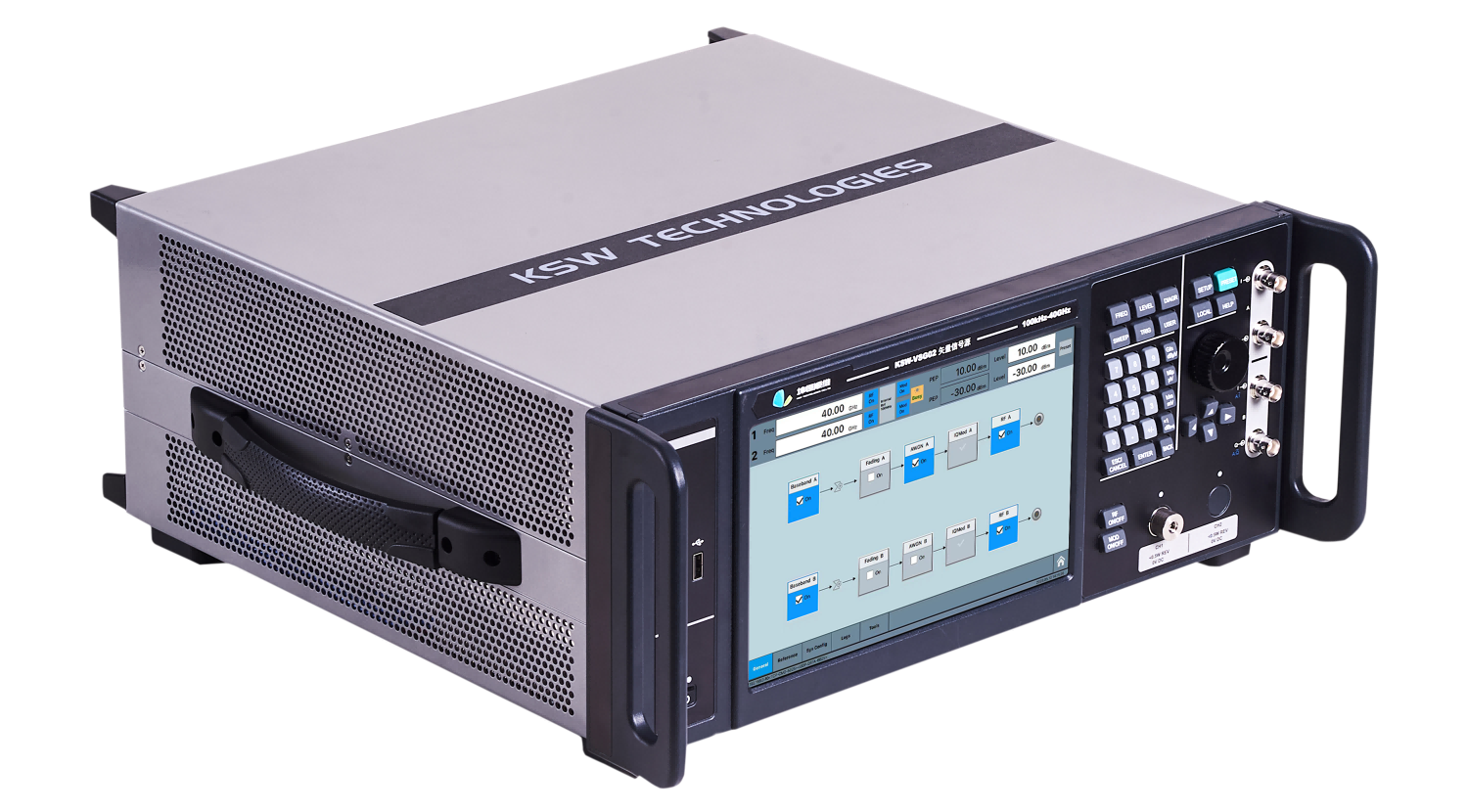

KSW-VSG02 6kHz至44GHz 1/2通道矢量信号发生器
6kHz 至 44GHz 频率覆盖 · 最大 2GHz 射频调制带宽 · 内置宽带基带信号发生器 · 衰落信道与多目标信号模拟 · 丰富的标准制式信号发生软件
产品简介
KSW-VSG02 是坤恒顺维研制的宽带矢量信号发生器，频率范围覆盖 6kHz 至 44GHz，提供 1/2 通道配置。其内置基带信号发生器设置简单、性能灵活、调制样式丰富，可根据用户需要编辑、下载配置所需波形，进行各种复杂信号模拟。
产品最大射频调制带宽达 2GHz，可满足大带宽信号模拟需求。采用 ARB 波形存储架构，标配 2G Sample 存储容量，可选配扩展至 2T Sample，并支持任意波调制、脉内调制、脉冲调制、模拟调制、多音等多种信号生成方式。
具备丰富的干扰模拟功能，包括扫频信号、加性高斯白噪声（AWGN）、CW 干扰、相位噪声模拟、衰落信道模拟等，并支持功率扫描、列表扫描及频率扫描等多种扫描模式，扫描步进可设置为对数或线性两种模式。
信号质量优异，高频谱纯度与大动态范围输出使其既可作为理想的 本振源和时钟源，也是高性能的复杂矢量调制信号源，适合高精度频谱和调制测量。
官方定位：KSW-VSG02 是新型宽带矢量信号发生器，可用于产生移动通信 NR、LTE、WLAN IEEE 802.11 ac/ax，以及宽带多载波和多标准无线电信号，广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等方面。
核心参数
• 频率范围：6kHz 至 6GHz / 6kHz 至 18GHz / 6kHz 至 20GHz / 6kHz 至 40GHz / 6kHz 至 44GHz
• 通道数：1 / 2
• 内部基带最大射频调制带宽：2GHz
• 内部基带 IQ 采样率：200Hz 至 1.5GHz @Fc≤3GHz；200Hz 至 3.0GHz @Fc＞3GHz
• ARB 波形存储容量：标配 2G Sample；选配 2T Sample
• 矢量调制精度（EVM）：＜0.3% @10MHz＜Fc≤3GHz；＜1.2% @40GHz＜Fc≤44GHz
• 输出功率动态范围：-120 至 +23dBm(PEP) @10MHz＜Fc≤2.6GHz
• 输出频率分辨率：0.001Hz
• 外部控制接口：GPIB / LAN，支持 SCPI 指令
• 尺寸 / 重量 / 最大功耗：19寸4U上架规格（48.5*43.4*19.2cm，深*宽*高）· ≤19kg · 450W
宽带矢量调制与基带信号生成
• 内置宽带基带信号发生器，基带集成 PSK / MSK / APSK / FSK / QAM 等常用数字调制信号
• 提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件
• 具有任意波调制、脉内调制、脉冲调制、模拟调制、多音等功能
• 内部基带最大射频调制带宽 2GHz，外部 IQ 调制带宽 2GHz
• 支持触发输入输出，参考时钟输出 10MHz 与 100MHz，外部参考时钟输入 1MHz 至 100MHz
• 支持功率扫描、列表扫描及频率扫描，扫描步进可设置为对数与线性两种模式
频谱纯度与大动态输出
• 高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量
• 非谐波抑制 ≤-85dBc @10MHz≤Fc≤6GHz；谐波抑制 ≤-55dBc @Fc＞3GHz
• 矢量调制精度（EVM）＜0.3% @10MHz＜Fc≤3GHz，测试条件为 QPSK 格式、符号速率 4Msym/s、滤波器 α=0.35
• 输出功率分辨率 0.01dB，输出频率分辨率 0.001Hz
• 带内跳频最高切换速率 ≤100ns，频率与功率切换速率 ≤4ms
• 脉冲调制关断比 ≥80dB，上升/下降时间 ≤5ns，最小脉冲宽度 20ns
干扰模拟与衰落信道仿真
• 具备丰富干扰模拟功能，如扫频信号、加性高斯白噪声（AWGN）、CW 干扰、相位噪声模拟、衰落信道模拟等
• 衰落信号仿真可提供 20 个可用衰落通道，仿真带宽 200MHz
• 多径时延 0 至 40us，精度 3ns；路径损耗 0 至 50dB；多普勒频率范围 0 至 1.5MHz
• 衰落模型涵盖常量、纯多普勒、瑞利、莱斯、Nakagami、平坦、圆拱、高斯、对数正态、Suzuki、巴特沃兹及自定义模式等
• 多目标信号发生最大目标数 8 个，最大仿真带宽 500MHz，每个目标支持动态输出功率变化与动态载波频率变换
• 支持多载波实时编码信号生成，可实时设置频率间隔、信号样式、码元速率、多载波时差参数等
软件功能
LTE 信号发生软件
• 具备上/下行 TDD/FDD 信号发生功能
• 具备 LTE 一致性测试定义的上下行 RMC、TM 测试信号发生功能
• 具备用户自定义信号功能：可配置 LTE 各个物理信道的时频资源和调制参数，包括上行 PRACH、PUCCH、PUSCH，下行 PBCH、PDCCH、PDSCH、PMCH、PHICH、PCFICH
• 具备 SS 和各种 RS 配置功能，具备 PUCCH format 1/1a/1b、format 2/2a/2b 配置功能
• 具备 PDSCH、PUSCH MCS 配置功能，最大支持 64QAM
• 具备用户自定义信源功能、信道编码开/关功能、交织/非交织功能
• 具备调制参数配置功能：可配置载波频率、系统带宽、滚降系数、归一化采样率等
• 具备信噪比设定功能：可自定义设定载噪比 C/N，并具备波形文件生成功能
移动通信新空口技术信号发生软件
• 具备上/下行 TDD/FDD 信号发生功能，具备 cmw / mmw 信号发生功能
• 具备 TS38.141 定义的上下行 FRC、TM 测试信号发生功能
• 具备用户自定义信号功能：可配置 NR 各个物理信道的时频资源和调制参数，包括上行 PRACH、PUCCH、PUSCH、SRS，下行 PBCH、PDCCH、PDSCH、CSI
• 具备 SSB pattern 和 PDCCH 聚合级别，以及各种 RS 配置功能
• 具备 PUCCH format 0/1/2/3、format A0/A1/A2/A3、format B1/B2/B3/B4、format C0/C2 配置功能
• 具备 PDSCH、PUSCH MCS 配置功能，最大支持 256QAM
• 具备 NR Numerology Mode、BWP 和 CORESET 配置功能，具备信噪比设定与波形文件生成功能
无线电探测信号发生软件
• 支持多种脉内调制方式：None、BPSK、QPSK、8PSK、QAM、Barker、FM Chirp、FM Step、AM、ASK、AM Step、MSK、Frank Code、P1、P2、P3、P4、Custom IQ、Custom Phase Pattern 等
• 支持多种重频方式：常数序列、突发序列、线性增加序列、步进序列、随机序列、自定义序列等
• 支持脉冲包络设置：矩形、梯形、升余弦、锯齿、自定义等
• 支持跳频：线性增加序列、步进序列、随机序列、自定义序列等
• 支持连续波无线电探测信号：BPSK、QPSK 调相，码型为随机序列，码元宽度可调
• 支持天线类型和扫描方式设置：天线类型含全向天线、高斯、辛克、平面相控阵天线、偶极子、抛物面天线、余割平方天线、凌锥形天线及用户自定义模式等；天线扫描类型含圆周扫描、扇形扫描、栅扫描、圆锥扫描、螺旋盘旋式扫描、点头扫描、正弦扫描、锯齿式扫描、李萨如扫描及用户自定义等
• 支持目标轨迹设定
WiFi 信号发生软件
• 支持 802.11be EHT MU/EHT TB PPDU 格式，支持 OFDMA 和 Non-OFDMA 传输与 Full-Band Single User 传输，支持最大 320M 信道带宽和最高 4096QAM 高阶调制，支持 MRU 多资源块合并功能以及 Preamble/Subchannel Puncturing 前导码和子信道打孔技术
• 支持 802.11ax HE SU/EXT-SU/MU/TB PPDU 格式，支持 OFDMA 和 Non-OFDMA 传输，支持最大 160M 信道带宽和最高 1024QAM 高阶调制，具备 DCM 功能，支持 High doppler 模式
• 支持 802.11ac OFDM VHT PPDU 格式，支持最大 160M 信道带宽和最高 256QAM 调制方案
• 具备调制参数配置功能：可配置载波频率、选择系统带宽、设置信号 Level 等
• 具备 Packets number、Idle time、Window transition time、Bit Source 等参数设定功能，具备信噪比设定与波形文件生成功能
DVB 信号发生软件
• 支持 DVB-S2 波形产生，支持 Normal/short Frame 模式，支持标准规定的 28 种 MODCOD 调制编码方案
• 支持 DVB-S2X 波形产生，支持 Regular Frame 规则帧传输和 VL-SNR Frame 极低信噪比帧传输，支持标准规定的所有 PLS decimal code 调制编码方案，一共支持 9 种调制方式和 30 种编码码率
• 支持 TS 和 GS 两种数据流传输格式，具备 Data Field Length 和 User Packet Length 自定义功能
• 支持导频插入与自定义符号率功能
• 支持 0.05、0.1、0.15、0.2、0.25、0.35 最多六种滚降系数设置，支持多种上采样倍数和滤波器长度设置
多目标信号发生软件
• 最大目标数 8 个，最大仿真带宽 500MHz
• 每个目标支持动态输出功率变化与动态载波频率变换
• 每个目标支持不同带宽、不同波形（每个目标带宽不大于最大带宽）
• 具备多载波实时编码信号生成能力，可实时设置频率间隔、信号样式、码元速率、多载波时差参数等
衰落信号仿真功能
• 可用的衰落通道数量：20；仿真带宽：200MHz
• 多径时延：0 至 40us，精度 3ns；路径损耗：0 至 50dB；多普勒频率范围：0 至 1.5MHz
• 衰落模型：常量、纯多普勒、瑞利、莱斯、Nakagami、平坦、圆拱、高斯、对数正态、Suzuki、巴特沃兹、自定义模式等
脉内调制信号发生
• 脉内调制信号包括：常规脉冲信号、频率分集、脉间捷变、脉组捷变、重频参差、重频抖动、重频滑变
• 信号类型包括线性调频、二相/四相编码、频率编码等
OFDM 调制信号发生
• 支持调制类型：GFDM、UFMC、FBMC、f-OFDM 和 OFDM
• 滤波器类型：支持各种调制中建议的多种滤波器类型
• 资源分配：灵活的资源分配方式，不依赖于帧结构
• 调制与滤波：可灵活切换不同的调制格式、滤波器和符号速率
• 前缀选择：可选使用循环前缀或前导码；可选离散傅里叶变换扩展 OFDM（DFT-s-OFDM）进行数据分配
典型应用场景
• 移动通信系统测试：用于产生移动通信 NR、LTE 及宽带多载波和多标准无线电信号，支撑移动通信系统测试
• WLAN 标准信号测试：面向 WLAN IEEE 802.11 ac/ax 等标准信号的产生与验证
• 高性能接收机测试：宽带多载波、多标准无线电信号的激励与接收机性能评估
• 元器件参数测试：面向射频微波器件的高精度频谱与调制测量
• 复杂电磁环境构建：干扰模拟、衰落信道仿真与多目标信号场景模拟
型号、选件与参考价
• ARB 波形存储选配：标配 2G Sample，可选配扩展至 2T Sample
• 频率范围选配：可选 6kHz 至 6GHz / 18GHz / 20GHz / 40GHz / 44GHz 五种频率上限
• 软件选件：LTE、移动通信新空口技术（NR）、无线电探测、WiFi、DVB、多目标信号发生软件
资源下载
产品页：KSW-VSG02 官方产品页
详细指标请见 KSW-VSG02 详细指标页
坤恒顺维（KSW） · onetest 仪器资源库
KSW · 坤恒顺维
KSW-VSG02 6kHz至44GHz 1/2通道矢量信号发生器
详细指标
KSW-VSG02 是坤恒顺维研制的宽带矢量信号发生器，频率范围覆盖 6kHz 至 44GHz，提供 1/2 通道配置。其内置基带信号发生器设置简单、性能灵活、调制样式丰富，可根据用户需要编辑、下载配置所需波形，进行各种复杂信号模拟。
产品最大射频调制带宽达 2GHz，可满足大带宽信号模拟需求。采用 ARB 波形存储架构，标配 2G Sample 存储容量，可选配扩展至 2T Sample，并支持任意波调制、脉内调制、脉冲调制、模拟调制、多音等多种信号生成方式。
具备丰富的干扰模拟功能，包括扫频信号、加性高斯白噪声（AWGN）、CW 干扰、相位噪声模拟、衰落信道模拟等，并支持功率扫描、列表扫描及频率扫描等多种扫描模式，扫描步进可设置为对数或线性两种模式。
详细指标
频率与通道
• 频率范围：6kHz 至 6GHz，6kHz 至 18GHz，6kHz 至 20GHz，6kHz 至 40GHz，6kHz 至 44GHz
• 通道数：1 / 2
• 输出频率分辨率：0.001Hz
• 频率准确度/频率稳定度：≤0.5*10⁻⁷
基带与调制带宽
• 内部基带最大射频调制带宽：2GHz
• 外部 IQ 调制带宽：2GHz
• 内部基带 IQ Sample rate：200Hz 至 1.5GHz @Fc≤3GHz；200Hz 至 3.0GHz @Fc＞3GHz
• ARB 波形存储容量：标配 2G Sample；选配 2T Sample
频谱纯度
• 非谐波抑制：≤-85dBc @10MHz≤Fc≤6GHz；≤-80dBc @Fc≤20GHz；≤-70dBc @Fc≤40GHz；≤-65dBc @Fc≤44GHz
• 谐波抑制：≤-40dBc @100kHz≤Fc≤10MHz；≤-40dBc @10MHz＜Fc≤3GHz；≤-55dBc @Fc＞3GHz
• 矢量调制精度（EVM）：＜0.3% @10MHz＜Fc≤3GHz；＜0.6% @3GHz＜Fc≤18GHz；＜1.0% @18GHz＜Fc≤40GHz；＜1.2% @40GHz＜Fc≤44GHz
• ACLR：≤-68dBc @WCDMA 64DPCH；≤-55dBc @5G NR，FR1，100M，60kHz SCS
• 带内平坦度：±0.8dB @Fc≤2.6GHz，BW=1GHz；±1.0dB @Fc≤20GHz，BW=2GHz；±1.3dB @Fc≤40GHz，BW=2GHz；±1.7dB @Fc≤44GHz，BW=2GHz
•
幅度与输出
• 输出功率分辨率：0.01dB
• 输出功率精度：±1.0dB @100kHz≤Fc≤10MHz；±0.6dB @10MHz＜Fc≤6GHz；±0.9dB @6GHz＜Fc≤20GHz；±1.0dB @20GHz＜Fc≤40GHz；±1.5dB @40GHz＜Fc≤44GHz
• 输出功率动态范围：-110 至 +14dBm(PEP) @9kHz≤Fc≤100kHz；-120 至 +18dBm(PEP) @100kHz＜Fc≤10MHz；-120 至 +23dBm(PEP) @10MHz＜Fc≤2.6GHz；-120 至 +20dBm(PEP) @2.6GHz＜Fc≤36GHz；-120 至 +18dBm(PEP) @36GHz＜Fc≤40GHz；-120 至 +14dBm(PEP) @40GHz＜Fc≤44GHz
• 驻波比：≤1.6 @100kHz≤Fc≤20GHz；≤1.8 @20GHz≤Fc≤44GHz
调制与脉冲
• 脉冲调制：关断比≥80dB，上升/下降时间≤5ns，最小脉冲宽度：20ns
• 带内跳频最高切换速率：≤100ns
• 频率/功率切换速率：≤4ms
• 支持调制方式：基带集成 PSK\MSK\APSK\FSK\QAM 等常用数字调制信号，具有任意波调制、脉内调制、脉冲调制、模拟调制、多音等功能
衰落仿真与多目标
• 可用的衰落通道数量：20
• 仿真带宽：200MHz
• 多径时延：0 至 40us，精度 3ns
• 路径损耗：0 至 50dB
• 多普勒频率范围：0 至 1.5MHz
• 多目标信号：最大目标数 8 个，最大仿真带宽 500MHz
接口与通用规格
• 外部控制接口：GPIB/LAN，SCPI 指令
• 参考时钟输出：10MHz，100MHz
• 外部参考时钟输入：1MHz 至 100MHz
• 触发：支持触发输入输出
• 尺寸：19寸4U上架规格（48.5*43.4*19.2cm，深*宽*高，cm）
• 重量：≤19kg
• 最大功耗：450W
指标适用条件：6kHz 至 6GHz / 18GHz / 20GHz / 40GHz / 44GHz 为多种频率上限配置，实际上限取决于所选配置。
矢量调制精度（EVM）取 QPSK、符号速率 4Msym/s、滤波器 α=0.35；带内平坦度、输出功率精度与动态范围按载波频率 Fc 与带宽 BW 分档取值。
数据来源：坤恒顺维官网。价格以官方实时报价为准。
型号与选件
• ARB 波形存储选配：标配 2G Sample，可选配扩展至 2T Sample
• 频率范围选配：可选 6kHz 至 6GHz / 18GHz / 20GHz / 40GHz / 44GHz 五种频率上限
• 软件选件：LTE、移动通信新空口技术（NR）、无线电探测、WiFi、DVB、多目标信号发生软件
