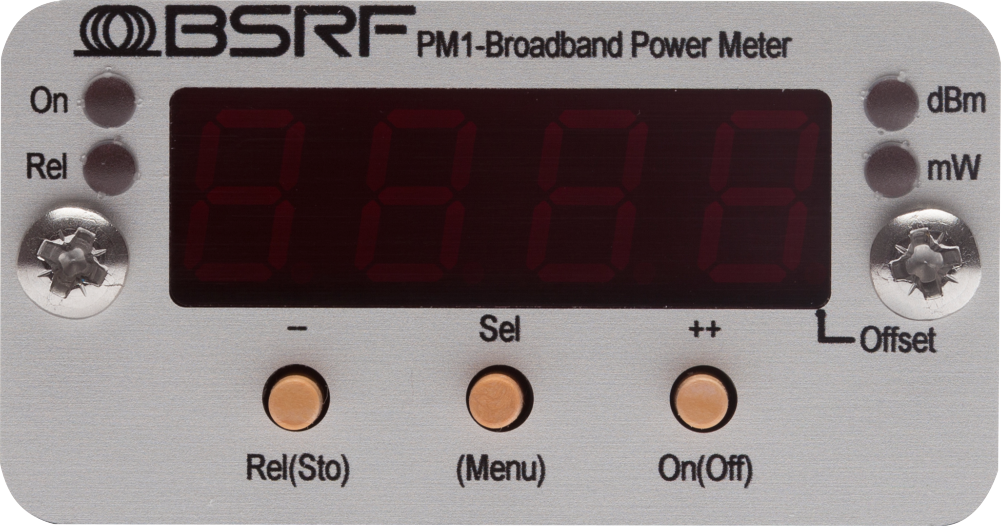

10-1000MHz 带宽43dB 的动态范围：从 -10dBm（0.1mW）到 +33dBm（2W）显示功率为mW或dBm相对模式，便于测量电缆损耗外部衰减器/放大器补偿，用于测量超出和低于限制的功率可配置的报警功能坚固的铝制外壳9V 电池供电
频率范围60MHz至3GHz功率测量范围：-60dBm至+20dBm
极宽带宽75GHz至3THz出色的输入匹配低噪音高灵敏度带有开源软件的 USB 接
MA245xxA 9kHz至110GHz毫米波功率分析仪|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
安立
MA245xxA Power Master 频率可选毫米波功率分析仪
USB 供电的频率可选毫米波功率分析仪，MA24507A 覆盖 9 kHz 至 70 GHz、MA24510A 覆盖 9 kHz 至 110 GHz，测量范围 -90 至 +10 dBm，采用接收机架构实现频率选择性平均功率测量。
产品简介
The Power Master is an ultra-portable, USB-based mmWave power analyzer that provides simple, numeric and frequency selective average power RF measurements. The Power Master features two frequency coverage options between 9 kHz 至 70 GHz and 9 kHz 至 110 GHz. The Power Master provides very broadband power range coverage with a floor as low as -90 dBm.
Many customers are challenged with finding an affordable power sensor that provides broadband frequency and power level coverage as well as a small foot print. The Power Master was created to minimize cost to the customer by removing expensive and unwarranted features that can drive the price of a standard mmWave sensor. The design of the Power Master was to mitigate long measurement times that can be experienced with other mmWave sensor products that are based on thermal components. The Power uses a receiver-based architecture that can not only reduce measurement time, but also allows for frequency-selectivity which provides a more accurate power measurement in the desired frequency band. For foot print, the Power Master is nearly the size of a smart phone, freeing up workbench space.
The Power Master is an all-purpose and robust mmWave power sensor that can used for stand-alone measurements or in a system for calibrating Vector Network Analyzers.
核心特点
• 低功率容量能够测量低 至 –90 dBm
• 非常适合进行无线测试，尤其是针对拥有较高传输损耗的毫米波信号
• 用户设置能够控制测量速度和噪声基底
• PowerXpert 新增 Channel Monitor（通道监视器）模式，可同时监视高达六个频率通道
• PowerXpert 新增 Power Hunter（功率追寻器）模式，可在一个频率范围内搜索高达六个信号
• 安装孔可实现直接安装，以便连接探测器进行在片测试
型号与主要参数
• 频率范围：MA24507A：9 kHz 至 70 GHz；MA24510A：9 kHz 至 110 GHz
• 测量范围：-90 至 +10 dBm
• SWR (x:1)：MA24507A：9 kHz — ≤ 12.4 GHz 1.29 > 12.4 Ghz 至 50 GHz 1.67 > 50 Ghz to 至 70 GHz 2.10；MA24510A：9 kHz — ≤ 12.4 GHz 1.29 > 12.4 Ghz 至 50 GHz 1.67 > 50 Ghz to 至 110 GHz 2.10
• Amplitude 精度 (db,Typical)：±1.0 dB, typical
• 射频接头：MA24507A：V(m) 接头；MA24510A：W(m) 接头
功能与结构
PowerXpert
To utilize the powerful capabilities of Power Master, there several features to PowerXpert.
Support for Power Master general settings:
Measurement mode
Center frequency
Span
Resolution
Power Hunter mode: user defines a frequency range within which Power Master will identify the six highest CW amplitudes and their corresponding frequency
Channel Monitor mode: allows users to select up to six frequency channels (up to 20 MHz wide) and monitor their CW amplitude or channel power simultaneously
To download PowerXpert, visit the Downloads button on this page.
资源下载
• MA245xxA Power Master 频率可选毫米波功率分析仪 详细指标见 MA245xxA Power Master 频率可选毫米波功率分析仪 详细指标页。
• 官方资料：Network Installation and Maintenance Testing Instruments Solutions Brochure（产品手册）、Power Meters, Power Sensors, and Power Analyzer Product Information, Compliance, and Safety（技术指标）、Power Master MA24507A and MA24510A Technical Data Sheet（技术指标）、USB 3.0 Extension Cable 2000-1888-R Technical Data Sheet（技术指标）、Power Sensor Declaration of Conformity（技术指标）、Millimeter Wave Measurement Solutions（产品简介）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MA245xxA Power Master 频率可选毫米波功率分析仪 详细指标
USB 供电的频率可选毫米波功率分析仪，MA24507A 覆盖 9 kHz 至 70 GHz、MA24510A 覆盖 9 kHz 至 110 GHz，测量范围 -90 至 +10 dBm，采用接收机架构实现频率选择性平均功率测量。
详细指标
• 频率范围：9 kHz 至 70 GHz（MA24507A）、9 kHz 至 110 GHz（MA24510A）
• 测量范围：-90 至 +10 dBm
• SWR：1.29（9 kHz 至 12.4 GHz）、1.67（12.4 GHz 至 50 GHz）、2.10（50 GHz 至 70 GHz 或 110 GHz）
• 幅度精度：±1.0 dB（典型）
• 射频接头：V(m)（MA24507A）、W(m)（MA24510A）
• 测量架构：接收机式架构，支持频率选择性功率测量
• 供电方式：USB 供电
• 控制软件：PowerXpert（含 Channel Monitor 与 Power Hunter 模式）
• 通道监视：可同时监视最多 6 个频率通道（单通道带宽最高 20 MHz）
• 功率搜寻：可在设定频率范围内搜索最多 6 个最高 CW 信号及其对应频率
• 安装方式：具备安装孔，可直接安装并连接探测器进行在片测试
