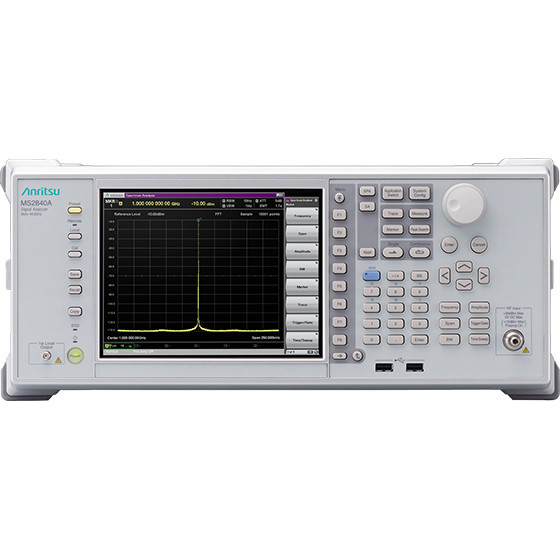

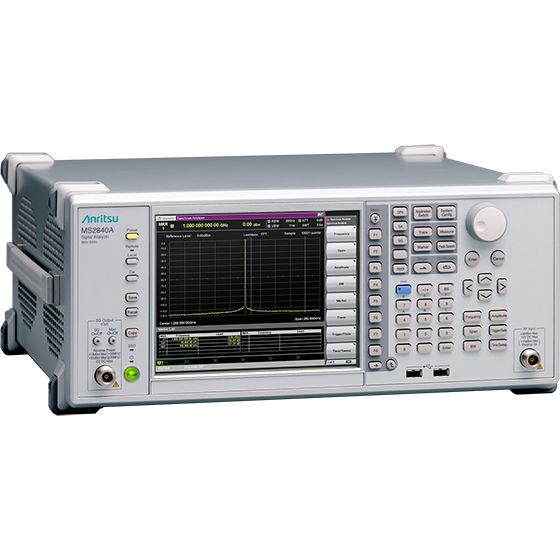

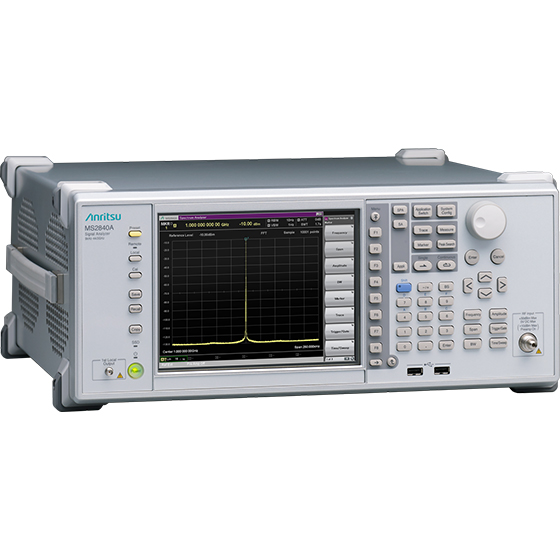

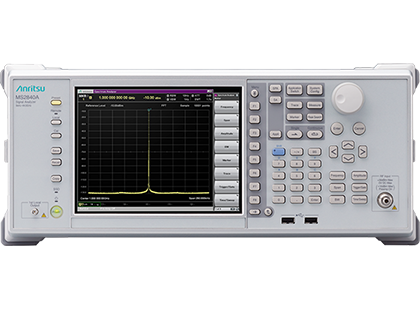

MS2840A 无线通信频谱分析仪
中档频谱与信号分析仪，频率覆盖 9 kHz 至 44.5 GHz，分析带宽最高 125 MHz，10 kHz 频偏 SSB 相噪 –123 dBc/Hz（1 GHz），DANL 低 至 –166 dBm/Hz，适合无线设备研发与制造。
产品简介
频谱分析仪/信号分析仪 MS2840A 的测量频率上限为 44.5 GHz，它的载波近距离 SSB 相位噪声性能对中距离型号而言极为卓越。MS2840A 支持极宽频带范围的测量，包括微波无线回程 (需要较高的相位噪声性能来测量发射器载波近距离杂散) 以及 VHF/UHF 专用移动无线通信 (PMR) 及搭载无线通信的本地信号源测量等应用。
较高的近距离相位噪声性能：
–123 dBc/Hz(1 GHz 测量频率，10 kHz 偏置频率)：全频率型号
–138 dBc/Hz (1 GHz 中心频率，10 kHz 偏置频率，meas.)：3.6 GHz/6 GHz型号用选件
–140 dBc/Hz (150 MHz 中心频率，10 kHz 偏置频率，meas.)：3.6 GHz/6 GHz型号用选件
标准配置了多种测量功能，可便捷地评估无线通信发射器的特征（信道功率和占用的带宽、相邻信道泄露功率、频谱模板、频率计数器等）
频率对时间、功率对时间、相位对时间、频谱图、CCDF 等，使用信号分析仪功能(分析带宽：最大125 MHz)可最高测量 44.5 GHz
矢量调制分析和模拟测量 (FM/ΦM/AM)
Built-in signal generator option supports all-in-one wireless TRx and BER measurements
Measurement of phase noise characteristics of wireless equipment and local signal sources with built-in wireless using Phase Noise Measurement Function (option) making use of MS2840A excellent phase noise performance
使用噪声系数测量功能 (可选) 来精确测量噪声系数 (NF)，频率最高达 44.5 GHz
核心特点
• 频率范围：9 kHz 至 3.6 GHz/6 GHz/26.5 GHz/44.5 GHz；最大 44.5 GHz 内置前置放大器选件
• 中距离信号分析仪/频谱分析仪，具有最佳的近距离相位噪声性能：
• –123 dBc/Hz (1 GHz 中心频率，10 kHz 偏置频率)：全频率型号
• –138 dBc/Hz (1 GHz 中心频率，10 kHz 偏置频率、meas.)：3.6 GHz/6 GHz型号用选件
• –140 dBc/Hz (500 MHz 中心频率，10 kHz 偏置频率、meas.)：3.6 GHz/6 GHz型号用选件
• 分析带宽：31.25 MHz (标准)、最高125 MHz (可选)
• 可内置信号发生器，只要一台即可实现无线通信的收发信号测量（3.6 GHz/6 GHz型号）
• 测量应用 (可选)：相位噪声测量、噪声系数测量、矢量/模拟调制分析、BER测量、脉冲雷达测量
功能与结构
Solutions
Signal Analyzer with Exceptional Phase Noise Performance for Characterizing Signals
The Signal Analyzer MS2840A has greatly improved phase noise performance forming the key to spectrum analyzer performance.
At -140 dBc/Hz (@150 MHz and 10 kHz offset), the phase noise performance of the middle-price range MS2840A surpasses that of high-end analyzers.
资源下载
• MS2840A 无线通信频谱分析仪 详细指标见 MS2840A 无线通信频谱分析仪 详细指标页。

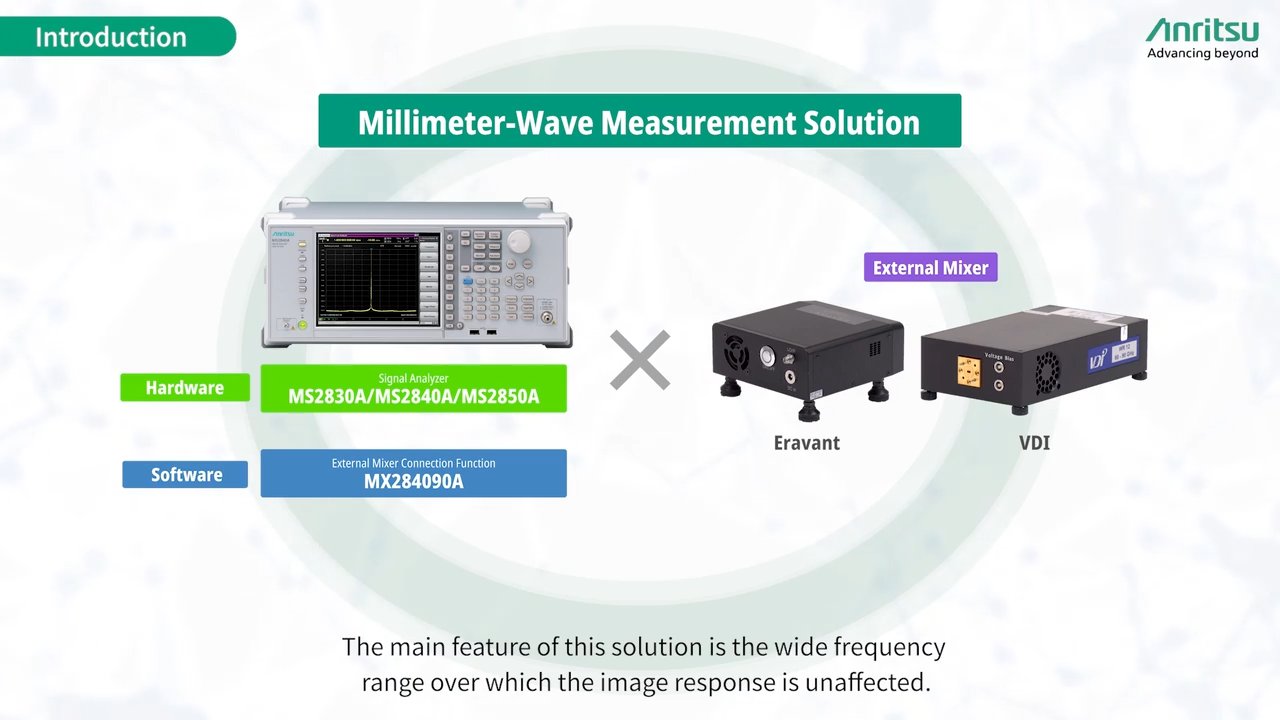

• 官方资料：Signal Analyzer MS2840A-040/041 (3.6 GHz/6.0 GHz model)（产品手册）、Measurement Software MX2690xxA / MX2830xxA / MX2840xxA / MX2850xxA series（产品手册）、MX269xxxA series Software - Waveform Pattern MX2690xxA / IQproducer MX2699xxA（产品手册）、Signal Analyzer MS2840A-044/046 (26.5 GHz/44.5 GHz model)（产品手册）、Signal Analyzer MS2840A（技术指标）、Extended Frequency Measurement Solution - External Mixer Connection Function MX284090A（产品简介）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS2840A 无线通信频谱分析仪 详细指标
中档频谱与信号分析仪，频率覆盖 9 kHz 至 44.5 GHz，分析带宽最高 125 MHz，10 kHz 频偏 SSB 相噪 –123 dBc/Hz（1 GHz），DANL 低 至 –166 dBm/Hz，适合无线设备研发与制造。
详细指标
• 频率范围：9 kHz 至 3.6 GHz（选件 040）；9 kHz 至 6 GHz（选件 041）；9 kHz 至 26.5 GHz（选件 044）；9 kHz 至 44.5 GHz（选件 046）
• 分析带宽：31.25 MHz（标准）；62.5 MHz（选件 077）；125 MHz（选件 078）
• 采样率：50 MHz（标准）；100 MHz（选件 077）；200 MHz（选件 078）
• SSB 相位噪声：–123 dBc/Hz @ 1 GHz、10 kHz 频偏；–135 dBc/Hz @ 1 MHz 频偏；–148 dBc/Hz @ 10 MHz 频偏（标称）
• 相位噪声选件指标：–138 dBc/Hz @ 1 GHz、10 kHz 频偏（3.6 GHz / 6 GHz 型号）；–140 dBc/Hz @ 500 MHz、10 kHz 频偏
• DANL：–166 dBm/Hz（30 MHz 至 1 GHz，开前置放大器）；–153 dBm/Hz（30 MHz 至 1 GHz，关前置放大器）
• 电平测量范围：DANL 至 +30 dBm（前置放大器关）；DANL 至 +10 dBm（前置放大器开）
• 最大输入电平：+30 dBm（输入衰减器 ≥ 10 dB）；+20 dBm（输入衰减器 0 dB）；± 10 Vdc
• 分辨率带宽 RBW：1 Hz 至 3 MHz（1-3 序列），另有 500 Hz、50 kHz、2 MHz、5 MHz、10 MHz、20 MHz、31.25 MHz
• 视频带宽 VBW：1 Hz 至 10 MHz（1-3 序列）、5 kHz，可关
• 选择性：4.5:1（–60 dB / –3 dB，标称，1 Hz 至 10 MHz）
• 跨度：0 Hz、300 Hz 至 3.6 / 6 / 26.5 / 44.5 GHz（依型号）；分辨率 2 Hz；跨度精度 ± 0.2 %（10,001 迹线点）
• 参考电平设置范围：对数刻度 –120 dBm 至 +50 dBm
• 输入衰减器：0 dB 至 60 dB（2 dB 步进，机械衰减模式）
• 迹线模式：频谱、功率对时间、频率对时间、CCDF、频谱图、相位对时间
• 捕获时间：最短 2 µs 至 50 ms，最长 2 s 至 2000 s（依分析带宽）
• 内置信号发生器：支持（3.6 GHz / 6 GHz 型号），单机即可完成收发信号测量
• 测量应用选件：相位噪声测量、噪声系数测量、矢量与模拟调制分析、BER 测量、脉冲雷达测量
资源下载
• MS2840A 无线通信频谱分析仪 产品介绍见 MS2840A 无线通信频谱分析仪 产品介绍页。
• 官方资料：Signal Analyzer MS2840A-040/041 (3.6 GHz/6.0 GHz model)（产品手册）、Measurement Software MX2690xxA / MX2830xxA / MX2840xxA / MX2850xxA series（产品手册）、MX269xxxA series Software - Waveform Pattern MX2690xxA / IQproducer MX2699xxA（产品手册）、Signal Analyzer MS2840A-044/046 (26.5 GHz/44.5 GHz model)（产品手册）、Signal Analyzer MS2840A（技术指标）、Extended Frequency Measurement Solution - External Mixer Connection Function MX284090A（产品简介）
注：以上内容与指标取自安立官网该产品详情页。
