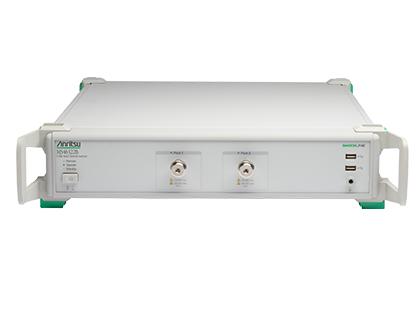

MS46322B 经济型矢量网络分析仪
2U 经济型 2 端口矢量网络分析仪，频率 1 MHz 至 43.5 GHz，动态范围最高 100 dB（典型 115 dB），测量速度 140 µs/点，面向射频微波无源器件的低成本产线测试。
产品简介
MS46322B 是经济型 ShockLine™ 矢量网络测试仪系列，频率范围为 1 MHz 至 8/20/43.5 GHz。其基于专利 shockline VNA 芯片级技术，简化了内部 VNA 架构，提高了频率，降低了设备成本，加强了准确度和测量可重复性。
MS46322B 均为 2 端口 VNA，采用紧凑耐用的 2U 机箱封装。全系列的扫描速度为每点 130 微秒，高于 100 dB 动态范围，频率范围最高可达 43.5 GHz，适合测试诸如工程、制造和成本敏感型的教育应用中的无源设备。
ShockLine™ VNA 外形小，可以远程编程，易于集成到机架式测试系统中。其支持 SCPI 命令编程和软件驱动程序，可用于最常见的编程环境中。全系列的远程控制使用业界标准 LAN 通信。ShockLine™ VNA 为手动测试设备提供出色的图形用户界面。可连接触摸屏监视器、键盘和鼠标（用户提供），启用全功能用户界面。
核心特点
• Guaranteed performance to 43.5 GHz with Extended K™ ports
• 用于测试射频和微波设备的理想选择
• 快速扫描速度和宽动态范围能够最小化测试时间并最大化吞吐量
• 出色的方向校正能力能够降低测量的不确定性
• 时域带有按时选通选项，能够简化并加快故障识别
• 远程控制的 LAN 接口比 USB 方式的更稳定，比 GPIB 更快
• 标准移动硬盘为军事和政府研究用户提供额外安全保障
• ShockLine™系列中常见的 GUI 和 SCPI 接口
• USB 端口易于连接用户提供的监视器、键盘和鼠标
• 2U 小封装易于充分利用机架空间
• Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

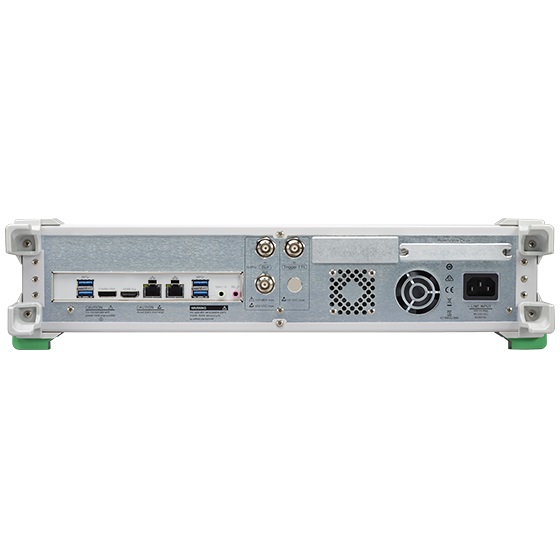

功能与结构
Cables and Adapters
Cables and Adapters
Model Number
Description
N120-6
RF Cables, Semi-Rigid, N(m) to N(m), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
NS120MF-6
RF Cables, Semi-Rigid, N(f) to N(f), 1 each, 0.01 至 18 GHz, 50 Ω, 15 cm (5.9 in)
1091-26-R
SMA(m) to N(m), DC to 18 GHz, 50 Ω
1091-27-R
SMA(f) to N(m), DC to 18 GHz, 50 Ω
1091-80-R
SMA(m) to N(f), DC to 18 GHz, 50 Ω
1091-81-R
SMA(f) to N(f), DC to 18 GHz, 50 Ω
71693-R
Ruggedized adapter, K(f) to N(f), DC to 18 GHz, 50 Ω
34NN50A
Precision Adapter, N(m) to N(m), DC to 18 GHz, 50 Ω
34NFNF50
Precision Adapter, N(f) to N(f), DC to 18 GHz, 50 Ω
34NK50
Precision Adapter, N(m) to K(m), DC to 18 GHz, 50 Ω
34NKF50
Precision Adapter, N(m) to K(f), DC to 18 GHz, 50 Ω
34NFK50
Precision Adapter, N(f) to K(m), DC to 18 GHz, 50 Ω
34NFKF50
Precision Adapter, N(f) to K(f), DC to 18 GHz, 50 Ω
K220B
Precision Adapter, K(m) to K(m), DC to 40 GHz, 50 Ω
K222B
Precision Adapter, K(f) to K(f), DC to 40 GHz, 50 Ω
K224B
Precision Adapter, K(m) to K(f), DC to 40 GHz, 50 Ω
33KK50C
Calibration Grade Adapter, K(m) to K(m), DC to 43.5 GHz, 50 Ω
33KKF50C
Calibration Grade Adapter, K(m) to K(f), DC to 43.5 GHz, 50 Ω
33KFKF50C
Calibration Grade Adapter, K(f) to K(f), DC to 43.5 GHz, 50 Ω
34VFK50A
Precision Adapter, V(f) to K(m), DC to 43.5 GHz, 50 Ω
34VFKF50A
Precision Adapter, V(f) to K(f), DC to 43.5 GHz, 50 Ω
34VK50A
Precision Adapter, V(m) to K(m), DC to 43.5 GHz, 50 Ω
34VKF50A
Precision Adapter, V(m) to K(f), DC to 43.5 GHz, 50 Ω
Test Port Cables, Flexible, Ruggedized, Phase Stable
Model Number
Description
15NNF50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NNF50-1.5B
Test Port Cable, Flexible, Phase Stable, 1.5 m (59”), DC to 18 GHz, N(f) to N(m), 50 Ω
15NN50-1.0B
Test Port Cable, Flexible, Phase Stable, 1.0 m (39”), DC to 18 GHz, N(m) to N(m), 50 Ω
15LL50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(m), 50 Ω
15LLF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, 3.5 mm(m) to 3.5 mm(f), 50 Ω
15KK50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(m), 50 Ω
15KKF50-1.0A
Test Port Cable, Armored, Phase Stable, 1.0 m (39”), DC to 20 GHz, K(m) to K(f), 50 Ω
3671KFS50-60
Test Port Cable, Flexible, Phase Stable, DC to 26.5 GHz, K(f) to 3.5 mm(m), 63.5 cm, 50 Ω
3671KFK50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 63.5 cm (25 in), 50 Ω
3671KFKF50-60
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(f), 63.5 cm (25 in), 50 Ω
3671KFK50-100
Test Port Cable, Flexible, Phase Stable, DC to 40 GHz, K(f) to K(m), 1 m (38 in), 50 Ω
806-304-R
Flexible Phase Stable Cable, DC to 40 GHz, 36 in (91.5 cm), K(m) – K(f), 50Ω
806-423-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(f) – K(f), 50 Ω
806-424-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 24 in (61 cm), K(m) – K(f), 50 Ω
806-425-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(f) – K(f), 50 Ω
806-426-R
Flexible Phase Stable Cable, DC to 43.5 GHz, 1 m (39.4 in), K(m) – K(f), 50 Ω
Phase-Stable 18 GHz, 40 GHz, and 43.5 GHz Semi-Rigid Cables (Armored)
Model Number
Description
3670N50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670N50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(f), 50 Ω
3670NN50-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670NN50-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 18 GHz, N(m) to N(m), 50 Ω
3670K50A-1
Test Port Cable, Armored, Semi-rigid, 30.48 cm (1 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
3670K50A-2
Test Port Cable, Armored, Semi-rigid, 60.96 cm (2 ft), DC to 43.5 GHz, K(m) to K(f), 50 Ω
Accessories
External Hard Drives
Model Number
Description
2000-1858-R
Extra external hard drive with preloaded software (For MS46322B only)
Tools
Model Number
Description
01-200
Calibrated Torque End Wrench, GPC-7 and Type N
01-201
Torque End Wrench, 5/16 in, 0.9 N.m (8 lbf·in)
(for tightening male devices, for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
01-203
Torque End Wrench, 13/16 in, 0.9 N.m (8 lbf·in)
(for tightening ruggedized SMA, 2.4 mm, K and V test port connectors)
01-204
End Wrench, 5/16 in, Universal, Circular, Open-ended
(for SMA, 3.5 mm, 2.4 mm, K, and V connectors)
Third Party Solutions
Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.
Material Measurements
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz 至 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.
Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.
Anritsu and Keycom Material Measurement Solution
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.
Anritsu and SWISSto12 Material Measurement Solution
典型应用
• 射频和微波无源组件测试和故障排除
• 射频与汽车连接器和线缆
• 机电开关
• 衰减器
• 耦合器
• 筛选器
• 隔离器
• 循环器
• 移相器
• 系统集成应用
• 系统校准
• 路径损耗特性
• 一般 S 参数和时域测量
• 无线电力传输应用
• KQ 产品
• 最高效率
• 相关链接
型号与选件
• MS46322B-010：1 MHz 至 8 GHz，N(f) 型端口
• MS46322B-020：1 MHz 至 20 GHz，K(m) 耐用型端口（兼容 3.5 mm 和 SMA 连接器）
• MS46322B-043：1 MHz 至 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors)
• MS46322B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
• MS46322B-002：时域带有按时选通
• MS46322B-024：Universal Fixture Extraction
资源下载
• MS46322B 经济型矢量网络分析仪 详细指标见 MS46322B 经济型矢量网络分析仪 详细指标页。
• 官方资料：ShockLine Economy VNA MS46322B Quick Fact Sheet（产品手册）、Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS46322B 经济型矢量网络分析仪 详细指标
2U 经济型 2 端口矢量网络分析仪，频率 1 MHz 至 43.5 GHz，动态范围最高 100 dB（典型 115 dB），测量速度 140 µs/点，面向射频微波无源器件的低成本产线测试。
详细指标
• 频率范围：1 MHz 至 8 GHz（选件 010）/ 20 GHz（选件 020）/ 43.5 GHz（选件 043）
• 端口数：2 个，机箱高度 2U
• 系统动态范围：1 MHz 至 10 MHz 85 dB（标准）/ 105 dB（典型）；> 10 MHz 至 8 GHz 100 dB / 115 dB；> 8 GHz 至 40 GHz 100 dB / 110 dB；> 40 GHz 至 43.5 GHz 97 dB / 110 dB
• 测量速度：140 µs/点（典型，300 kHz IFBW、1601 点、2 端口校准）
• 经校准方向性：1 MHz 至 10 GHz ≥ 42 dB；> 10 GHz 至 20 GHz ≥ 36 dB；> 20 GHz 至 30 GHz ≥ 32 dB；> 30 GHz 至 40 GHz ≥ 30 dB；> 40 GHz 至 43.5 GHz ≥ 28 dB
• 源匹配：1 MHz 至 10 GHz ≥ 33 dB；> 10 GHz 至 20 GHz ≥ 26 dB；> 20 GHz 至 30 GHz ≥ 22 dB；> 30 GHz 至 40 GHz ≥ 20 dB
• 负载匹配：1 MHz 至 10 GHz ≥ 42 dB；> 10 GHz 至 20 GHz ≥ 36 dB；> 20 GHz 至 30 GHz ≥ 32 dB
• 反射跟踪：± 0.15 dB（1 MHz 至 40 GHz）；± 0.20 dB（> 40 GHz 至 43.5 GHz）
• 传输跟踪：± 0.06 dB（1 MHz 至 40 GHz）；± 0.16 dB（> 40 GHz 至 43.5 GHz）
• 输出功率：高 5 dBm（1 MHz 至 8 GHz）；–3 dBm（> 8 GHz 至 43.5 GHz）；低 –20 dBm
• 接收机压缩电平：+5 dBm（1 MHz 至 43.5 GHz）
• 频率分辨率：1 Hz；准确度 ± 1.0 ppm（校准时）；± 1.0 ppm/年（典型）
• 中频带宽：10 Hz 至 300 kHz
• 平均次数：逐点最大 200 次；逐扫描最大 4096 次
• 测量参数：S11、S21、S22、S12，支持混合模式测量
• 最大数据点数：2 至 16,001 点
• 接口：LAN，支持 SCPI 远程编程
• 选件：时域（002）、通用夹具提取（024）
型号与选件
• MS46322B-010：1 MHz 至 8 GHz，N(f) 型端口
• MS46322B-020：1 MHz 至 20 GHz，K(m) 耐用型端口（兼容 3.5 mm 和 SMA 连接器）
• MS46322B-043：1 MHz 至 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors)
• MS46322B-001：机架式安装，添加了把手并去除了脚轮，搁架安装到 19 英寸通用机架中
• MS46322B-002：时域带有按时选通
• MS46322B-024：Universal Fixture Extraction
资源下载
• MS46322B 经济型矢量网络分析仪 产品介绍见 MS46322B 经济型矢量网络分析仪 产品介绍页。
• 官方资料：ShockLine Economy VNA MS46322B Quick Fact Sheet（产品手册）、Vector Network Analysis Product Portfolio（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、5G Solutions Catalog（产品手册）、Anritsu and Polar Instrument Solution for Delta-L 4.0 Measurement Based on Atlas SI Software with Anritsu 4-Port Benchtop VNAs Solution Flyer（产品手册）、VNA Fundamentals Poster（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
