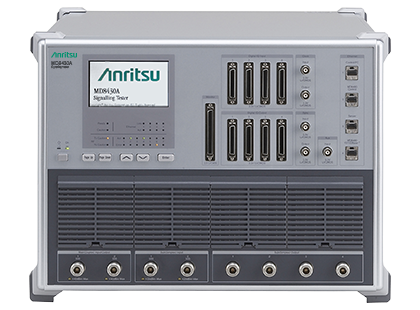

MD8430A 信令测试仪（基站模拟器）
LTE-Advanced Pro 基站模拟器，支持 6 载波聚合、4×4/8×4 MIMO 与 LTE Cat-M/NB-IoT，下行吞吐率最高 2 Gbps、上行 300 Mbps，用于芯片组与无线终端的协议研发测试。
产品简介
得益于诸如 LTE/LTE-Advanced/LTE-Advanced Pro 等高速通信标准的广泛应用，无线设备正快速演变为具有高速数据连接的多媒体智能手机。信令分析仪 MD8430A 是重要的 LTE-Advanced Pro 基站模拟器，可用于开发兼容 LTE-Advanced Pro 标准的芯片组和无线设备。除了验证常规通信流程以外，它还支持异常流程测试，这在连接真实基站的时候很难执行的测试。它还支持 LTE/LTE-Advanced/LTE-Advanced Pro 终端研发和多种条件下的验证测试。此外，支持LTE Cat-M / NB-IoT测试。基于在 3G 市场的丰富经验，Anritsu 开发了 MD8430A，这是一款强大的 LTE-Advanced Pro 协议/研发测试解决方案，可帮助开发人员尽能快将 LTE-Advanced Pro 无线设备推向市场。
有多种型号可选的 MD8430A 专为早期的芯片组和 UE 开发、功能测试以及性能测试而设计，范围从载波接收到协议一致性测试，以及模型间的改造升级，可让开发人员根据当前需求定制其硬件投资，同时提供灵活的未来升级选项。
基本测试模型 (BTM)
M2M测试模型 (MTM)
LTE 增强测试模型 (ETM)
核心特点
• 支持 6载波聚合（6CC CA）以下的 LTE-Advanced Pro 测试
• 支持 Dual Connectivity 测试
• 支持 Licensed-Assisted Access（LAA）测试
• 支持 LTE-Advanced FDD/TDD 到 Release 12版本
• 支持 下行 6载波聚合（6CC CA）、上行 3载波聚合（3CC CA）
• 1台 MD8430A 支持载波聚合的切换，4×4 MIMO 和 8×4 MIMO 等
• 支持全数字化的衰弱测试
• 支持下行 2 Gbps，上行 300 Mbps 的吞吐率测试
• Inter-RAT 测试可高效利用之前的 MD8480C (UTRAN/GERAN) 和 MD8475A (CDMA2000) 硬件投资
• 贯穿初始研发到协议一致性测试，优化投资
• 完整的开发和分析工具，可减少 L1、L2 和 L3 场景开发时间和成
• 支持 LTE Cat-M/NB-IoT
• Supports NB-IoT NTN (GEO)
型号与主要参数
• 模型/名称：LTE 增强测试模型 (ETM)
• 接口：射频信号、数字 IQ、基带衰弱信号
• 频带：20 MHz (最大值)
• UE 类别：类别 1、2、3、4、5、6、7、9 、10 、11 、12 DL类别 M1、0、1bis、4、6、7、9 、10 、11 、12 、13 、15 、16 、18 、19 、20 UL类别 M1、0、1bis、3、5、7、13、15、20 NB Category NB1
• DL 数据速率（最大值）：1 Gbps (PHY: 2 Gbps)
• UL 数据速率（最大值）：300 Mbps
• MIMO：2×2 MIMO，4×2 MIMO，4×4 MIMO ，8×2 MIMO，8×4 MIMO
• 基站数（最大值）：活跃 + 相邻 BTS：8 (最大活跃基站数：6)
功能与结构
技术
LTE
资源下载
• MD8430A 信令测试仪（基站模拟器） 详细指标见 MD8430A 信令测试仪（基站模拟器） 详细指标页。
• 官方资料：Signalling Tester MD8430A（产品手册）、Powerful Support for Developing Next-Generation LTE Chipsets and Mobiles（技术指标）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MD8430A 信令测试仪（基站模拟器） 详细指标
LTE-Advanced Pro 基站模拟器，支持 6 载波聚合、4×4/8×4 MIMO 与 LTE Cat-M/NB-IoT，下行吞吐率最高 2 Gbps、上行 300 Mbps，用于芯片组与无线终端的协议研发测试。
详细指标
• 模型/名称：LTE 增强测试模型 (ETM)
• 接口：射频信号、数字 IQ、基带衰弱信号
• 频带：20 MHz (最大值)
• UE 类别：类别 1、2、3、4、5、6、7、9 、10 、11 、12 DL类别 M1、0、1bis、4、6、7、9 、10 、11 、12 、13 、15 、16 、18 、19 、20 UL类别 M1、0、1bis、3、5、7、13、15、20 NB Category NB1
• DL 数据速率（最大值）：1 Gbps (PHY: 2 Gbps)
• UL 数据速率（最大值）：300 Mbps
• MIMO：2×2 MIMO，4×2 MIMO，4×4 MIMO ，8×2 MIMO，8×4 MIMO
• 基站数（最大值）：活跃 + 相邻 BTS：8 (最大活跃基站数：6)
• 切换（包括 MIMO）：可
• 载波聚合： 分量载波数 (DL)：6
• 载波聚合： 分量载波数 (UL)：3
• Tx 信号 · 最大电平：主：-40 dBm (最大电平：-20 dBm) 副：0 dBm
• Tx 信号 · 电平精度：±1.5 dB (350 MHz ≤ 频率 ≤ 3800 MHz) ±2.0 dB (3800 MHz < 频率 ≤ 6000 MHz) 主：-113 dBm ≤ Level ≤ -40 dBm 副：-113 dBm ≤ Level ≤ 0 dBm；校准后、18° 至 28°C，对于校准后的载波
• Tx 信号 · 频率：LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz 至 6.0 GHz (需要 MD8430A-006 选件) W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430 A-006 选件) GSM: 400 MHz 至 2.0 GHz 设置分辨率：100 kHz
• Tx 信号 · 接入方式：LTE: OFDMA, W-CDMA: CDMA, GSM: TDMA
• Tx 信号 · 调制方式：LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: QPSK, 16QAM, 64QAM GSM: GMSK, 8 PSK
• Tx 信号 · 调制精度：对于 18° 至 28°C, 副输出: 0 dBm LTE: ≤2% (OFDM, 64QAM, 20 MHz带宽) W-CDMA: ≤3.5% (transmitting CPICH, ICH发送时) GSM: ≤1.5 deg. (GMSK), ≤3.5% (8PSK)
• Rx 信号 · 输入电平：调制解调范围设置 基于下面的值设置参考信号功率 QPSK：-28 至 +15 dB 16QAM：-21 至 +15 dB 64QAM：-15 至 +15 dB (输入信号：误差向量幅度 ≤1%，误码率 ≤1×10⁻¹² ，20 MHz带宽，SC-FDMA) • 主连接器： 参考信号功率设置范围：-20 至 +20 dBm 无论如何，不超过输入电平范围 -30 至 +35 dBm • 副连接器： 参考信号功率设置范围：-35 至 +5 dBm 无论如何，不超过输入电平范围 -45 至 +20 dBm
• Rx 信号 · 电平精度：主：±3.0 dB 副： ±3.0 dB；18° 至 28°C，对于校准后的载波，不超过主输入电平范围 -30 至 +35 dBm，副输入电平范围 -45 至 +20 dBm 及参考信号功率范围 ±15 dB
• Rx 信号 · 频率：LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz 至 6.0 GHz (需要；MD8430A-006 选件) W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002,MD8430A-006 选件) GSM: 400 MHz 至 2.0 GHz 设置分辨率：100 kHz
• Rx 信号 · 接入方式：LTE: SC-FDMA, W-CDMA: CDMA, GSM: TDMA
• Rx 信号 · 调制方式：LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: BPSK, 4 PAM GSM: GMSK, 8 PSK
• Rx 信号 · 同步精度范围：LTE: ±100 μs (PRACH), ±30 μs (PUSCH) W-CDMA: ±100 chips (PRACH), ±100 chips (DPCCH) GSM: 0 至 63 symbols (SACCH)
资源下载
• MD8430A 信令测试仪（基站模拟器） 产品介绍见 MD8430A 信令测试仪（基站模拟器） 产品介绍页。
• 官方资料：Signalling Tester MD8430A（产品手册）、Powerful Support for Developing Next-Generation LTE Chipsets and Mobiles（技术指标）
注：以上内容与指标取自安立官网该产品详情页。
