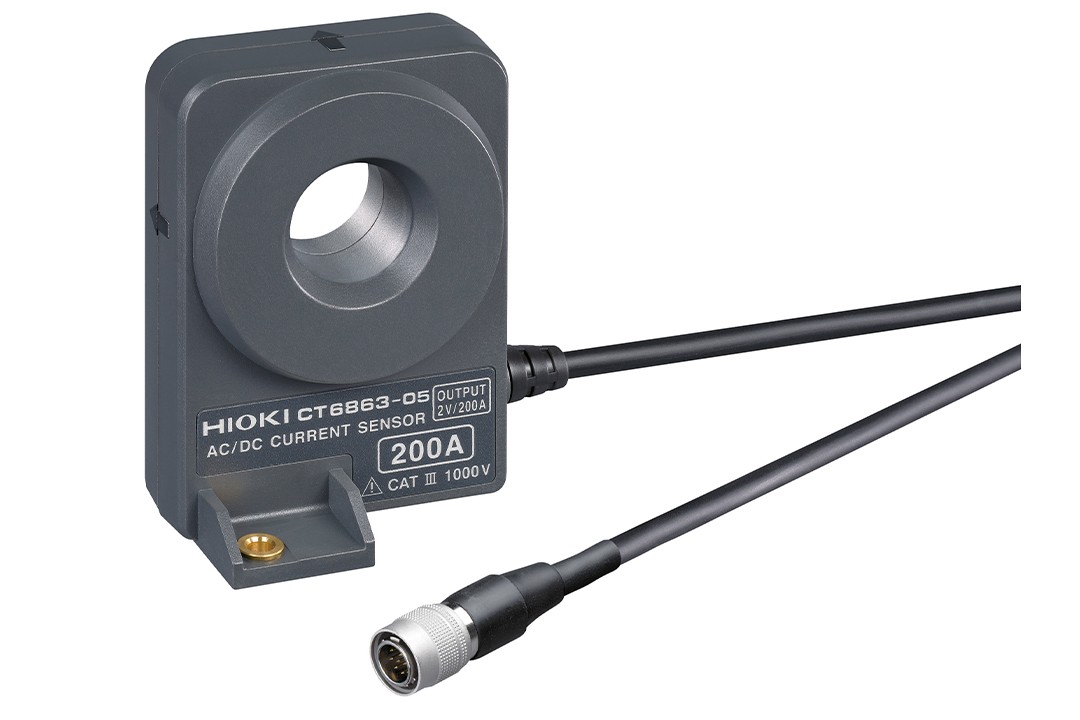

CT6863-05 AC/DC电流传感器。频率特性：DC至500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm。超高精度，±0.06% 振幅精度，±0.2 度相位精度。应用于电动和混合动力车领域。使用温度范围−30℃〜85℃，适用于汽车方面的测量。
CT6862-05 AC/DC电流传感器。频率特性：DC至1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm。超高精度，±0.06% 振幅精度，±0.2 度相位精度。宽频带 DC ~ 1 MHz，良好的频率特性。应用于电动和混合动力车领域。使用温度范围−30℃〜85℃，适用于汽车方面的测量。
CT6847A NEW AC/DC电流探头。可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器。频率范围：DC～70 kHz，额定电流：DC 2000A，AC 1400A。保证与HIOKI功率分析仪组合的精度。可与HIOKI的功率分析仪或记录仪连接使用。适应-40°C~85°C的使用温度范围，符合环境测试要求。
- «
- 1
- »
CT6846A AC/DC电流探头|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

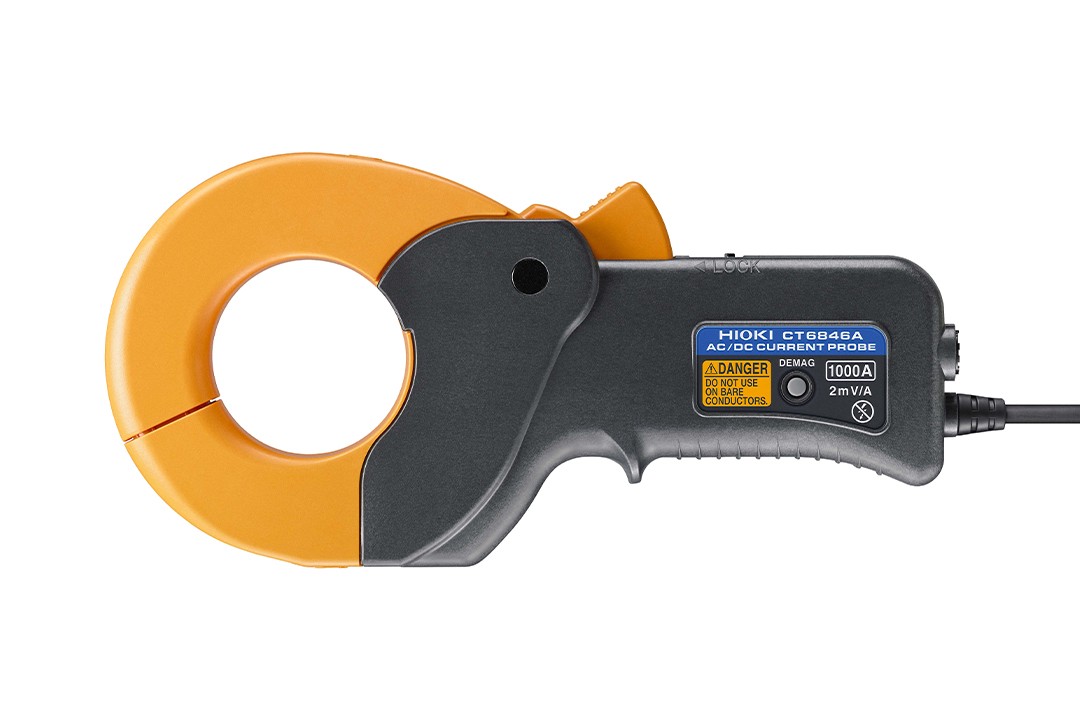

CT6846A AC/DC电流探头
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
产品简介
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm。CT6846A 是 日置 官网 AC/DC电流探头 栏目下的产品。
产品特点
• 额定电流AC/DC 1000 A
• 测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
• 测量精度（相位）±0.1°（50/60 Hz）
• 频率范围DC～100 kHz
• 使用温度范围-40℃～85℃，支持各种测试环境
• 可单手操作的开口型
• 由测量仪器供电，无需传感器电源（连接HIOKI功率分析仪或存储记录仪时）
• 适用于EV逆变器评估和PV发电PCS评估
• 与日置功率分析仪配合使用时，保证组合精度
功能亮点

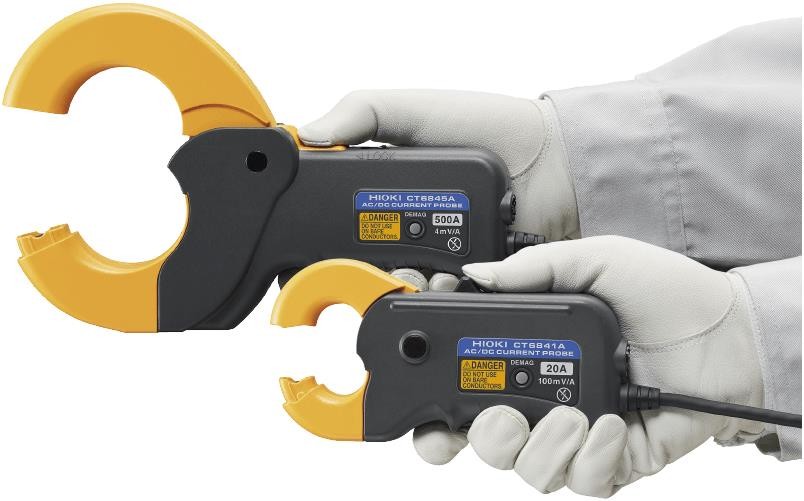

实现高测量精度的开口型
虽然钳形电流传感器的便利性众所周知，但测量精度却是一个待解决的课题。 CT6840A系列是一种能实现高测量精度的钳形电流传感器。 准确测量由电池驱动的EV和PV发电系统的直流功率。

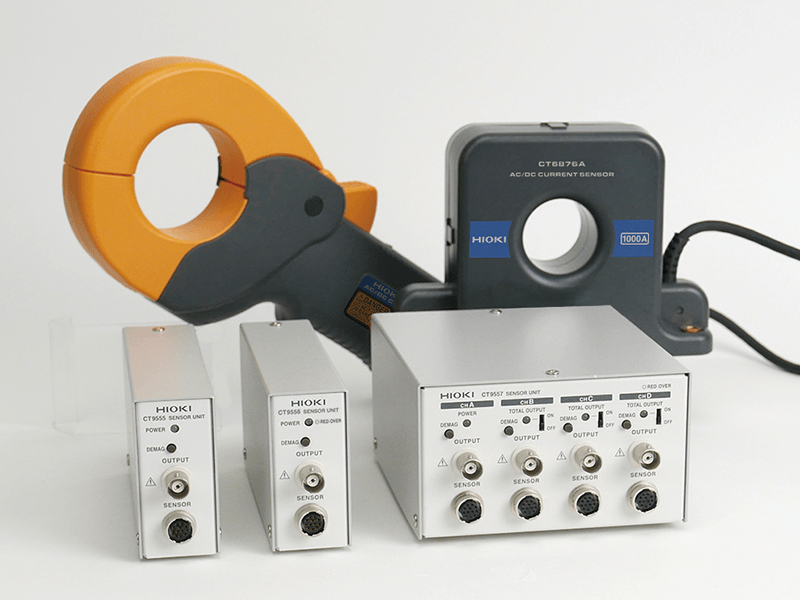

支持多种测量仪器的外部电源单元 CT9555, CT9556, CT9557
为电流传感器供电，可连接至功率分析仪、记录仪、示波器等多种测量仪器*。 根据用途，准备了 1 通道型号和 4 通道型号。 · 请使用输入电阻为 1 MΩ 以上的测量仪器进行连接。

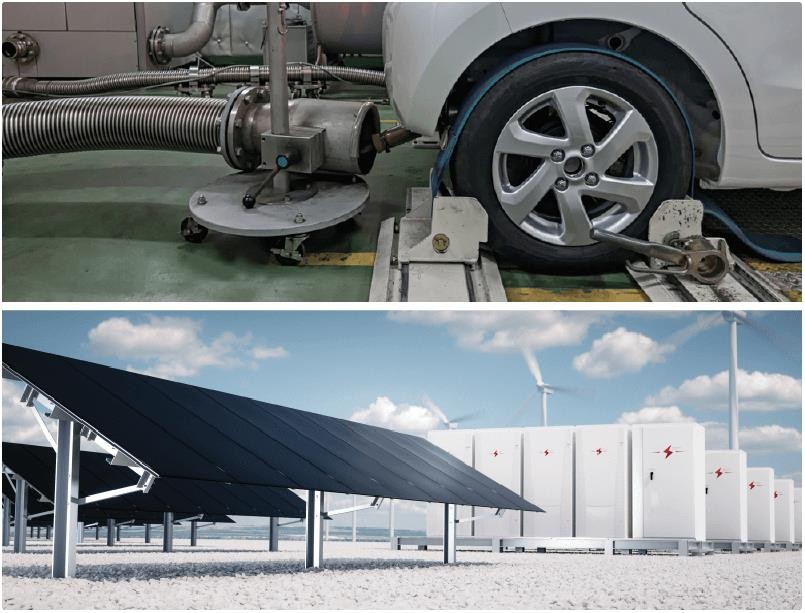

无需断线的开口型电流传感器
钳形电流传感器无需断线即可安装。 “使用底盘发电机的EV测试”和“运行中的PV发电系统评估”等，即使不断开线路，也完成电流测量。

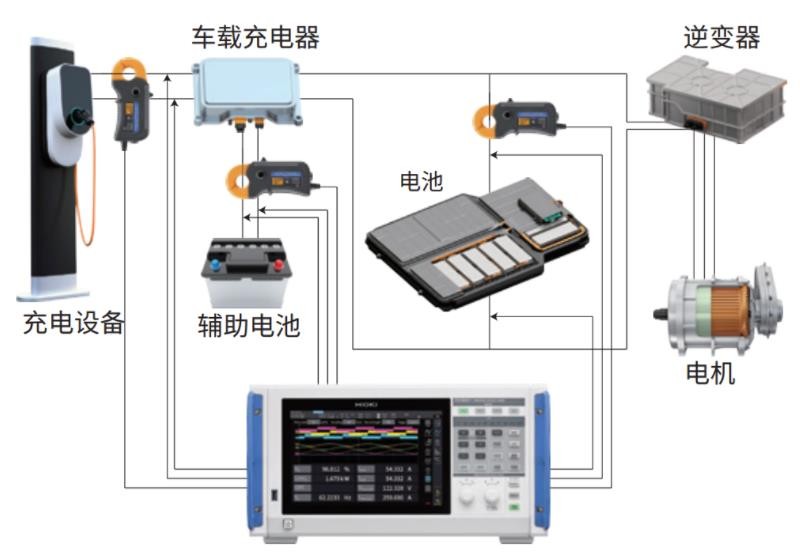

符合国际标准WLTP 的燃油经济性测试
CT6840A 系列可以在不切断线缆的情况下测量实际工作状态中的车辆的电流。 搭配功率分析仪，可准确测量系统中各电池的充放电累积电流和累积功率，满足国际标准WLTP 燃油经济性测试的要求。
温度范围广，准确测量电流，使用温度范围-40°C～85°C

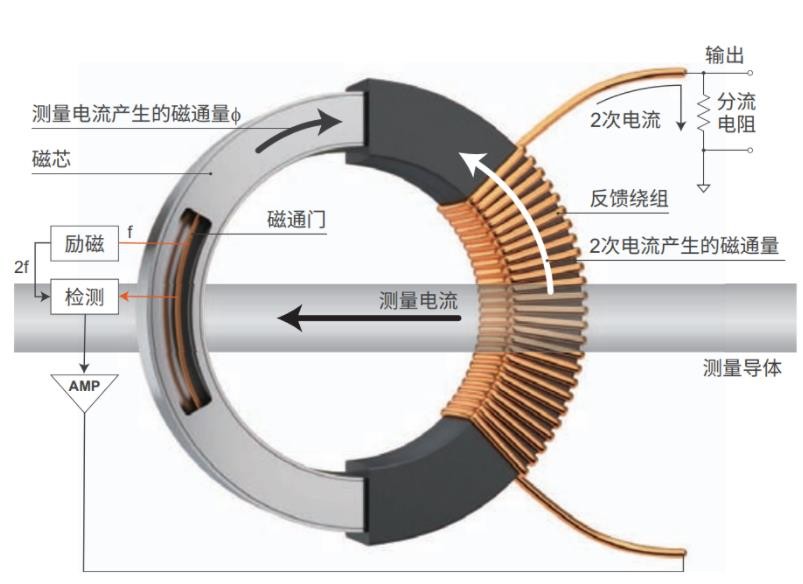

对于能够测量直流电流的电流传感器来说，温度特性是一个挑战。 CT6840A系列采用了“零磁通”检测方式。与使用普通霍尔元件的检测方法不同，它具有抗温度变化的能力，并且能够在各种测试环境中准确地测量电流。

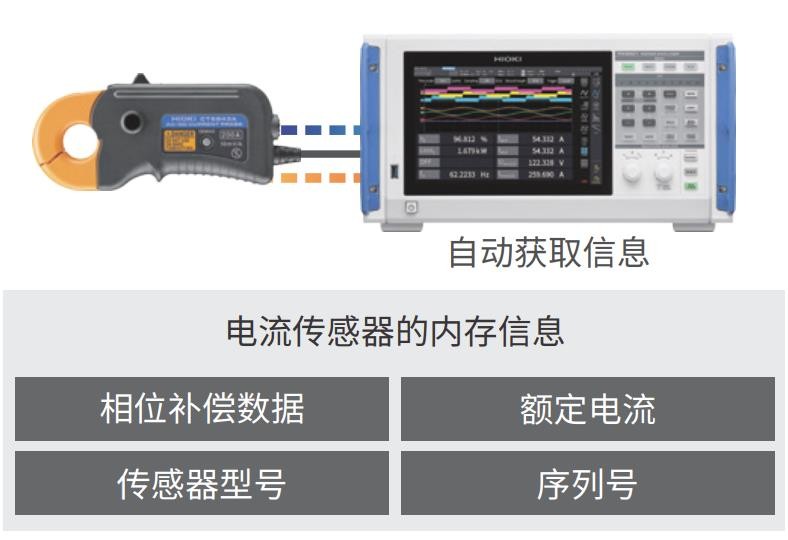

功率分析仪PW8001支持“自动相位补偿功能”
CT6840A 系列支持“自动相位补偿功能”，在连接功率分析仪PW8001 时自动对电流传感器的相位进行补偿。 会自动完成之前手动完成的相位补偿值的设置。 能够避免设置遗漏并准确测量功率。（ 所有电流传感器都具有相位特性，为了准确测量功率，通过功率分析仪进行相位补偿。）
核心指标
• 额定电流：AC/DC 1000 A
• 频率特性：DC〜100 kHz
• 可测导体直径：φ50 mm以下
• 最大输入电流：±1900 A peak（40°C以下且21ms以内）
• 输出电压：2 mV/A
• 输出电阻：50 Ω ± 10 Ω
• 测量精度（振幅）±（%of reading+%of full scale）：DC: 0.2% + 0.02%
• 线性误差：±20 ppm Typical
• 共模电压抑制比(CMRR)：DC-1 kHz：150 dB以上
• 自动相位补偿功能：连接对应的HIOKI功率分析仪时自动执行相位补偿
资源下载
• 详细指标请见 CT6846A AC/DC电流探头 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6846A AC/DC电流探头
详细指标
产品简介
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm。CT6846A 是 日置 官网 AC/DC电流探头 栏目下的产品。
详细指标
基本参数（精度保证期1年，调整后精度保证期1年）
• 额定电流：AC/DC 1000 A
• 频率特性：DC〜100 kHz
• 可测导体直径：φ50 mm以下
• 最大输入电流：±1900 A peak（40°C以下且21ms以内）
• 输出电压：2 mV/A
• 输出电阻：50 Ω ± 10 Ω
• 测量精度（振幅）±（%of reading+%of full scale）：DC: 0.2% + 0.02%
DC < f ≦ 100 Hz: 0.2% + 0.01%
• 线性误差：±20 ppm Typical
• 共模电压抑制比(CMRR)：DC-1 kHz：150 dB以上
1 kHz-10kHz：130 dB以上
10 kHz-50 kHz：100 dB以上
（对输出电压的影响/共模电压）
• 自动相位补偿功能：连接对应的HIOKI功率分析仪时自动执行相位补偿
• 使用温湿度范围：-40°C～85°C，80%RH以下（未结露）
• 适用标准：安全性 IEC 61010
EMC IEC 61326
• 耐压：AC 4,260 V
• 电源：由对应的HIOKI功率分析仪、传感器单元或电流单元供电
• 额定电源电压：±11 V～±15 V
• 最大额定功率：7 VA以下（1000 A/55 Hz，±12 V电源）
• 体积及重量：238(W) ×116(H)×35(D), 990 g
• 线长：3 m
• 附件：•标记带（×6）
•携带包
•使用说明书
•使用注意事项
