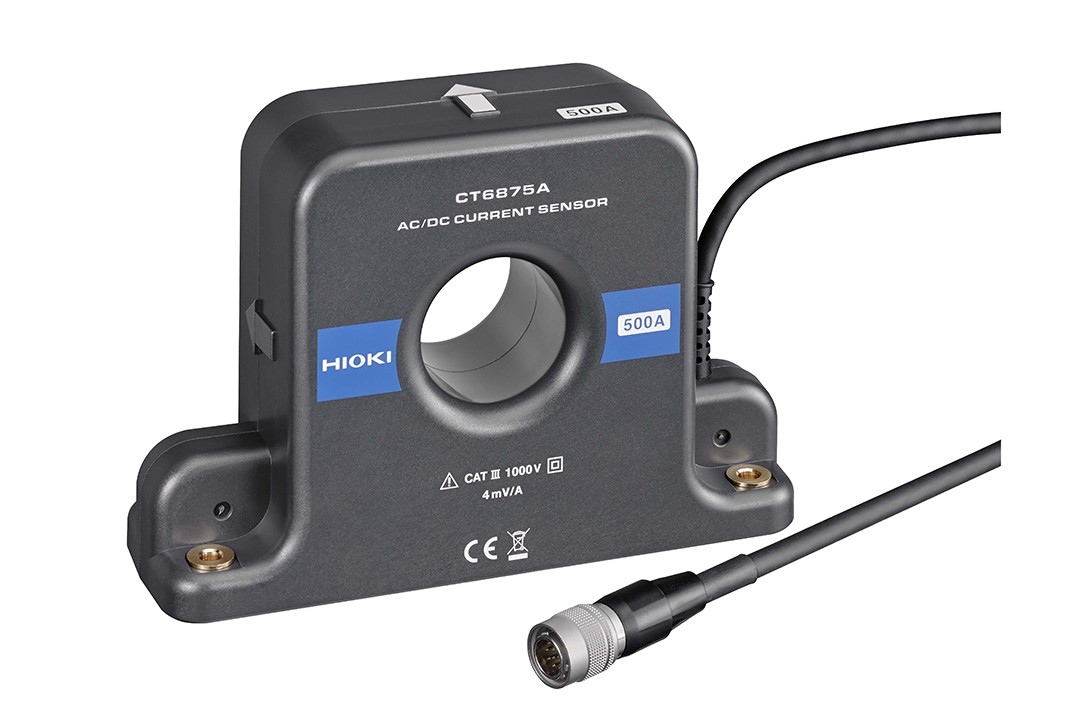

CT6875A AC/DC电流传感器。带宽：DC至2MHz（CT6875A-1: DC至1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm。高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°。
CT6873，CT6873-01 AC/DC电流传感器。频率特性：DC至10 MHz(位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm。超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°。
CT6872，CT6872-01 AC/DC电流传感器。频率特性：DC至10 MHz(位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm。超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°。
- «
- 1
- »
CT6863-05 AC/DC电流传感器|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI
CT6863-05 AC/DC电流传感器
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm
产品简介
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm。CT6863-05 是 日置 官网 AC/DC电流传感器 栏目下的产品。
产品特点
• 超高精度，±0.06% 振幅精度，±0.2 度相位精度
• 应用于电动和混合动力车领域
• 使用温度范围−30℃〜85℃，适用于汽车方面的测量
• 应用于太阳能发电，电池充放电测量和逆变器次级电路测量
• 使用示波器/存储记录仪可观测波形（搭配传感器单元）
核心指标
• 额定电流：50 A AC/DC
• 最大允许输入：100 A 连续 (需要降低频率或温度)
• 频率特性：振幅: DC ~ 1 MHz
• 振幅和相位精度：DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制)
• 功率消耗：5 VA max. (电源供应为50 A/55 Hz, ±12 V )
• 输出电压率：2 V/额定电流量程 (电压输出使用传感器单元9555-10，使用带 1 Mohm 以上输出电阻的设备)
• 对地最大额定电压：AC/DC 1000 V (50/60 Hz, CAT III )
• 钳口直径：φ 24 mm (0.94 in)
• 操作温湿度：-30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝结)
• 电源供应：DC ±11 V ~ ±15 V (由传感器单元供电，AC 100 ~ 240 V)
资源下载
• 详细指标请见 CT6863-05 AC/DC电流传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6863-05 AC/DC电流传感器
详细指标
产品简介
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm。CT6863-05 是 日置 官网 AC/DC电流传感器 栏目下的产品。
详细指标
基本参数
• 额定电流：50 A AC/DC
• 最大允许输入：100 A 连续 (需要降低频率或温度)
• 频率特性：振幅: DC ~ 1 MHz
相位: DC ~ 300 kHz
• 振幅和相位精度：DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限制)
16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s.
(相位: ±0.2 deg)
规定至1 MHz
• 功率消耗：5 VA max. (电源供应为50 A/55 Hz, ±12 V )
• 输出电压率：2 V/额定电流量程 (电压输出使用传感器单元9555-10，使用带 1 Mohm 以上输出电阻的设备)
• 对地最大额定电压：AC/DC 1000 V (50/60 Hz, CAT III )
• 钳口直径：φ 24 mm (0.94 in)
• 操作温湿度：-30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝结)
• 电源供应：DC ±11 V ~ ±15 V (由传感器单元供电，AC 100 ~ 240 V)
• 体积及重量：70W× 100H× 53D mm，线长: 3 m， 340 g
• 附件：标识带× 6，操作手册× 1
可搭配使用的产品
• PW6001，PW3390：△（需要CT9900）
• 3390：○
• 3193系列：○
• 8971：△（需要9318）
• 8940：△（需要9318，9705）
• 3CH电流单元U8977：△（需要CT9900）
选件与型号
选件C
选件D
选件A
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
• 传感器单元CT9556 单独使用电流传感器时的供电 1通道，波形/RMS输出
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
选件B
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
