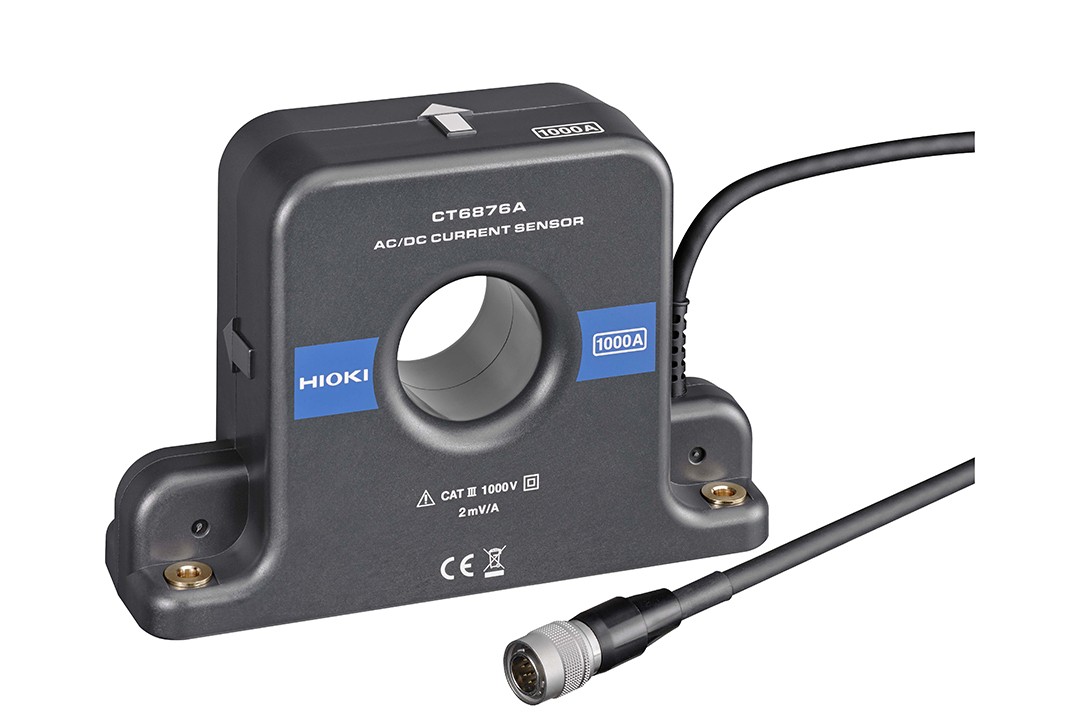

CT6876A AC/DC电流传感器。带宽：DC至1.5MHz（CT6876A-1: DC至1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm。高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°。
CT6875A AC/DC电流传感器。带宽：DC至2MHz（CT6875A-1: DC至1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm。高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°。
CT6873，CT6873-01 AC/DC电流传感器。频率特性：DC至10 MHz(位相 〜1 MHz) 额定电流：AC/DC 200A 可测导体直径：φ24mm。超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°。
- «
- 1
- »
CT6872,CT6872-01 AC/DC电流传感器|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

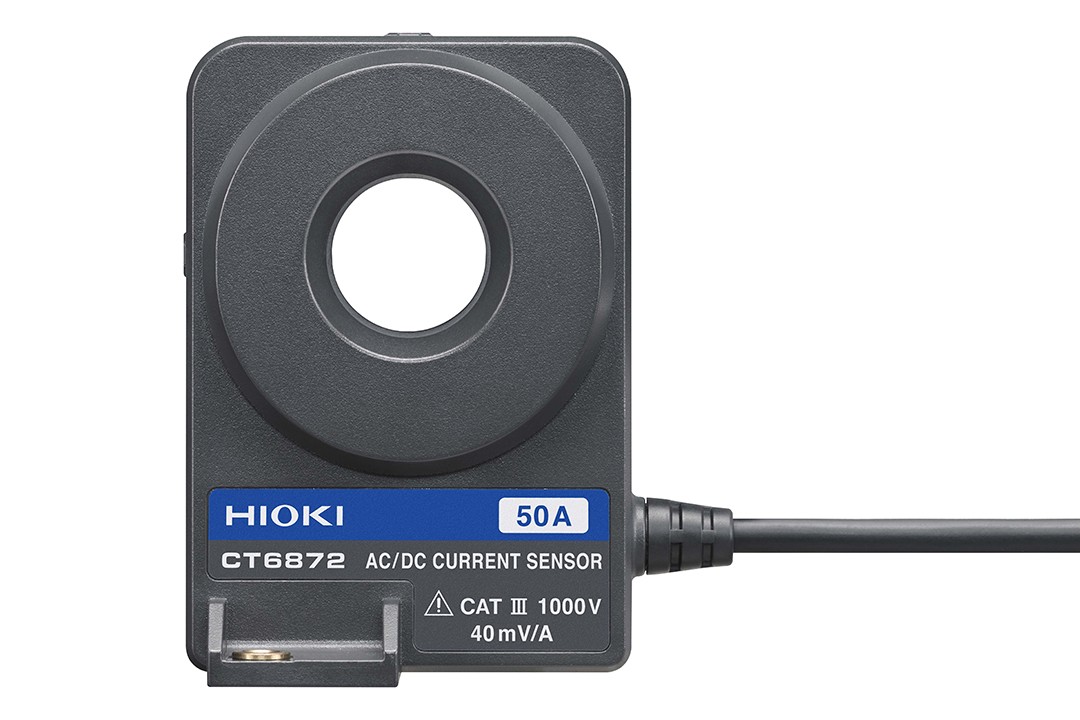

CT6872，CT6872-01 AC/DC电流传感器
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm
产品简介
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm。CT6872，CT6872-01 是 日置 官网 AC/DC电流传感器 栏目下的产品。
产品特点
• 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°
• 频带DC〜10 MHz，频率特性良好
• EV, HEV等电动汽车电流测量的最佳拍档
• 可在−40℃〜＋85℃的环境下使用，适用于汽车测量
• 适用于光伏发电或燃料电池评估等，不论是电池充放电还是逆变器的输出端皆可测量
• 可通过示波器/存储记录仪等进行波形监测（与传感器单元一起使用）
功能亮点

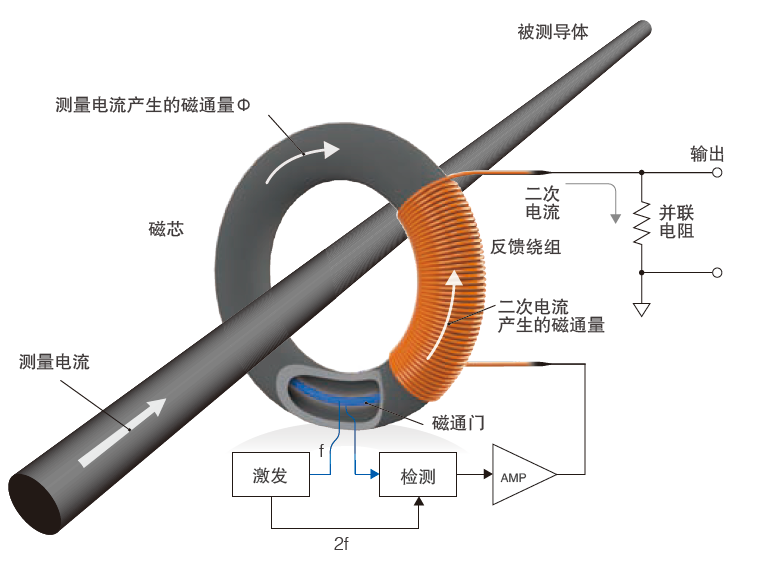

支持电流测量发展的技术
高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。 高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。 磁通门检测型 具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。 用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。 非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。

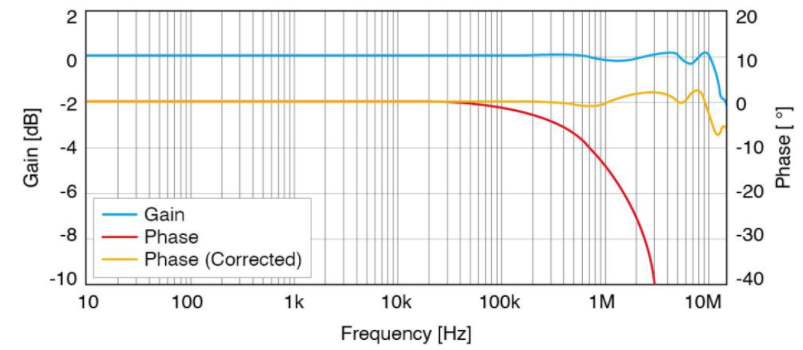

宽频带
额定50 A的闭口型传感器具备高级别的频带DC ～ 10 MHz。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。 电流传感器的自动相位补偿功能 为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。 PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

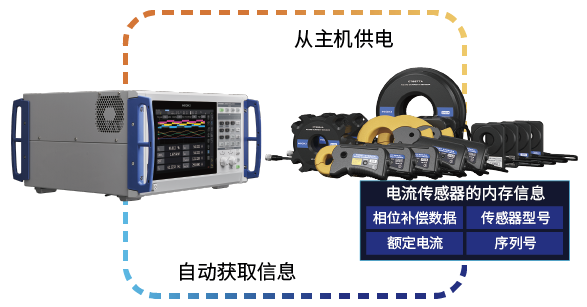

功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。 若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。 以往，相位补偿值需要手动输入。 如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
核心指标
• 额定电流：AC/DC 50A
• 最大输入电流：在降额范围内, 最大到±150 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜10 MHz
• 线性：±2 ppm Typical (23℃)
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：DC (±0.03% rdg. ±0.002% f.s. ,无相位规定)
• 输出电压率：40 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压
• 对地最大额定电压：1000 V CAT III
• 可测导体直径：φ 24 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
资源下载
• 详细指标请见 CT6872，CT6872-01 AC/DC电流传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6872，CT6872-01 AC/DC电流传感器
详细指标
产品简介
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导体直径：φ24mm。CT6872，CT6872-01 是 日置 官网 AC/DC电流传感器 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 额定电流：AC/DC 50A
• 最大输入电流：在降额范围内, 最大到±150 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜10 MHz
相位：DC〜1 MHz
• 线性：±2 ppm Typical (23℃)
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：DC (±0.03% rdg. ±0.002% f.s. ,无相位规定)
45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°)
规定到1 MHz为止
• 输出电压率：40 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压
• 对地最大额定电压：1000 V CAT III
• 可测导体直径：φ 24 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
• 电源：可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
• 最大额定功率：4 VA以下 (测量50 A/55 Hz, 电源为±12 V时)
• 体积及重量：70 W × 100 H × 53 D mm,
CT6872: 370 g, 线长 3 m, CT6872-01: 690 g, 线长 10 m
• 附件：使用说明书 ×1,号码管 ×6, 使用注意事项 ×1
选件与型号
选件A
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
• 传感器单元CT9556 单独使用电流传感器时的供电 1通道，波形/RMS输出
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
选件B
