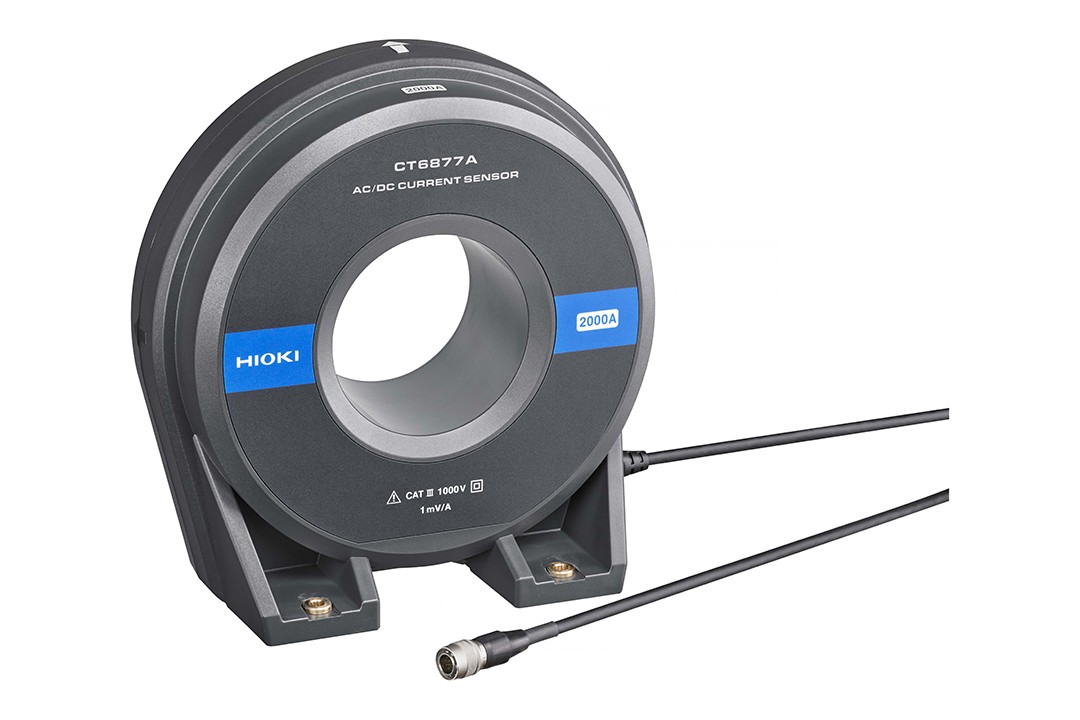

CT6877A AC/DC电流传感器。带宽：DC至1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm。高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°。对于EV、HEV等电动汽车的2000A大电流测量游刃有余。
CT6876A AC/DC电流传感器。带宽：DC至1.5MHz（CT6876A-1: DC至1.2MHz） 额定电流：AC/DC 1000A 可测导体直径：φ36mm。高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°。
- «
- 1
- »
CT6875A AC/DC电流传感器|日置 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
日置 · HIOKI

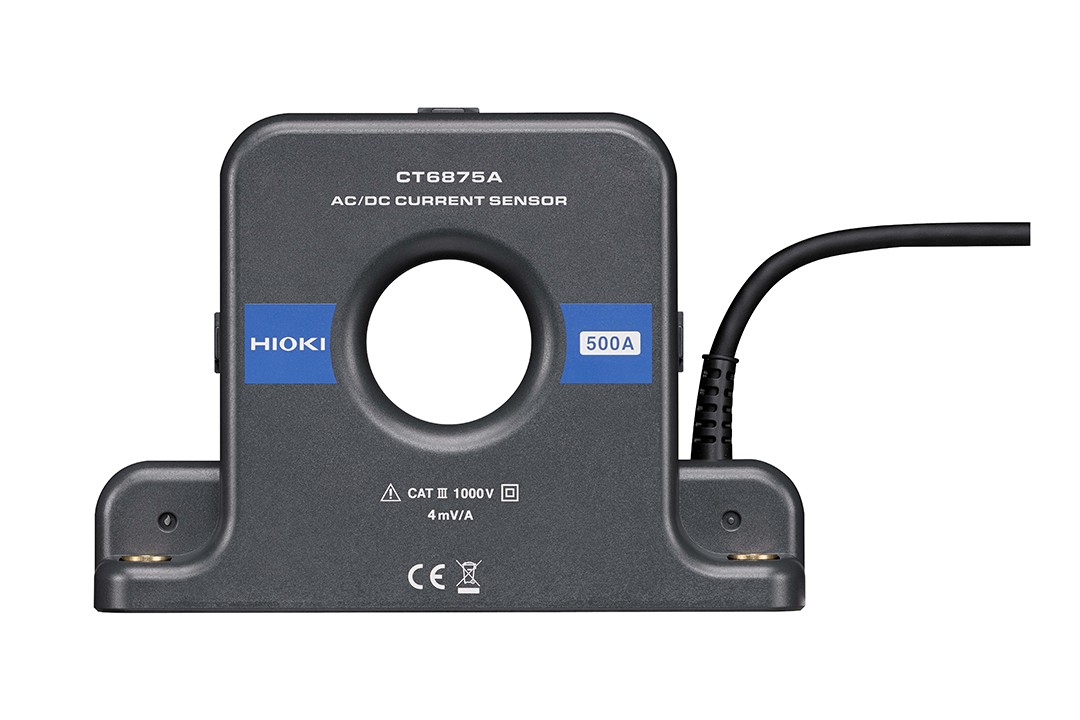

CT6875A AC/DC电流传感器
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm
产品简介
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm。CT6875A 是 日置 官网 AC/DC电流传感器 栏目下的产品。
产品特点
• 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
• 通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
• 平坦频率特性和CMRR性能实现较高精度测量
• 可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量℃
• 频带DC~2 MHz: CT6875A（振幅），DC~1 MHz（相位）的良好频率特性
• 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
• 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
功能亮点
可高精度测量AC/DC电流的闭口型电流传感器
具有良好的频率特性（振幅、相位）与温度特性（灵敏度、偏移量），不仅可用于电流测量，而且也可用于高精度的功率测量。
支持电流测量发展的技术

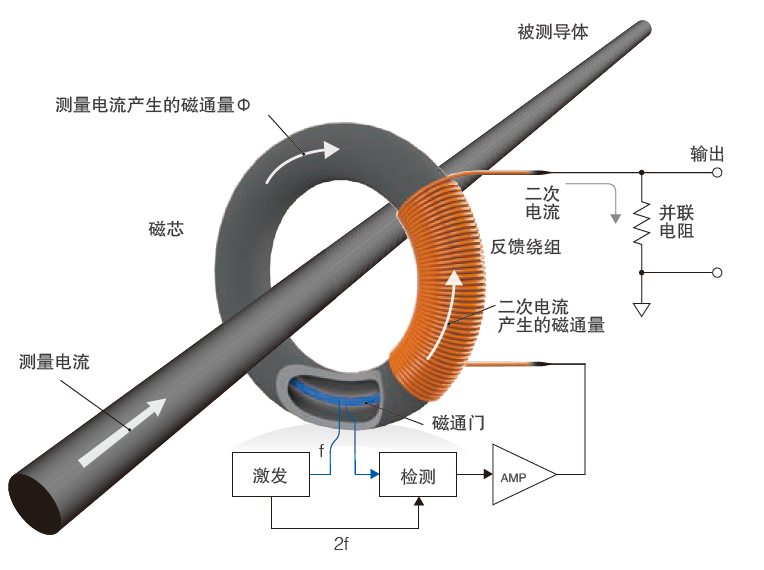

高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。 高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。 磁通门检测型 具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。 用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。 非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。
宽频带

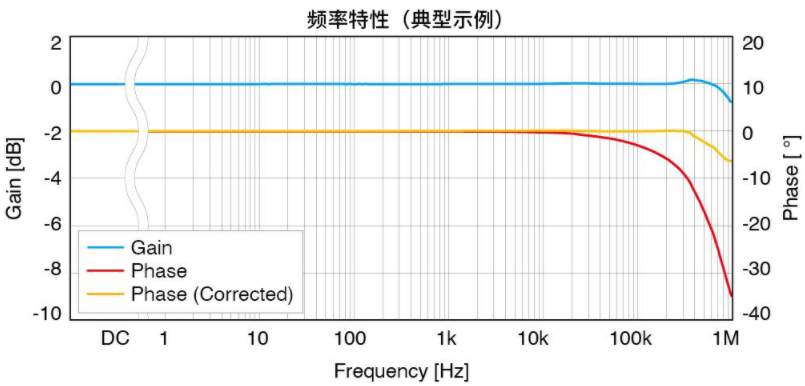

额定500 A的闭口型传感器具备高级别的频带DC ～ 2 MHz (CT6875A-1: DC~1.5MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。 电流传感器的自动相位补偿功能 为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。 PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

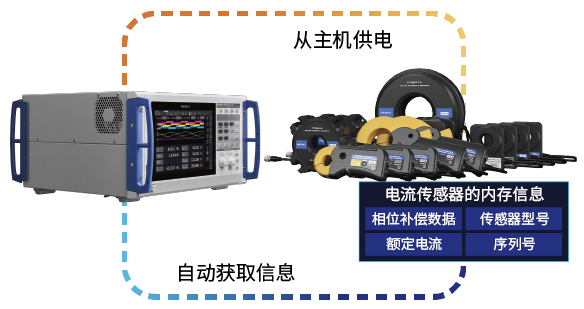

功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。 若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。 以往，相位补偿值需要手动输入。 如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
核心指标
• 额定电流：AC/DC 500A
• 最大输入电流：降额范围内, 最大±1500 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜2 MHz (CT6875A), DC〜1.5 MHz (CT6875A-1)
• 线性：±5 ppm Typical
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：(DC, 45 Hz ≤ f ≤ 66 Hz)
• 输出电压率：4 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压
• 对地最大额定电压：AC/DC 1000V (50/60Hz, CAT III)
• 可测导体直径：φ 36 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
资源下载
• 详细指标请见 CT6875A AC/DC电流传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6875A AC/DC电流传感器
详细指标
产品简介
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 500A 可测导体直径：φ36mm。CT6875A 是 日置 官网 AC/DC电流传感器 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 额定电流：AC/DC 500A
• 最大输入电流：降额范围内, 最大±1500 A peak（设计值, 40℃以下且20 ms以内）
• 频率特性：振幅: DC〜2 MHz (CT6875A), DC〜1.5 MHz (CT6875A-1)
相位：DC〜1 MHz
• 线性：±5 ppm Typical
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：(DC, 45 Hz ≤ f ≤ 66 Hz)
振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08°
• 输出电压率：4 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压
• 对地最大额定电压：AC/DC 1000V (50/60Hz, CAT III)
• 可测导体直径：φ 36 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
• 电源：可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
• 最大额定功率：7 VA以下 (500A/55Hz测量时)
• 体积及重量：160 W × 112 H × 50 Dmm,
CT6875A: 850 g, 线长 3 m, CT6875A-1: 1150 g, 线长 10 m
• 附件：使用说明书 ×1, 线标 ×6, 使用注意事项 ×1
可组合使用产品
• 适用产品/单元：CT6875
• PW8001,PW6001, PW3390：○
• 3390：△（需要CT9901）
• 3193系列：△（需要CT9901）
• 8971：△（需要9318、CT9901）
• U8977：○
选件与型号
选件A
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
• 传感器单元CT9556 单独使用电流传感器时的供电 1通道，波形/RMS输出
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
选件B
