日置 · HIOKI

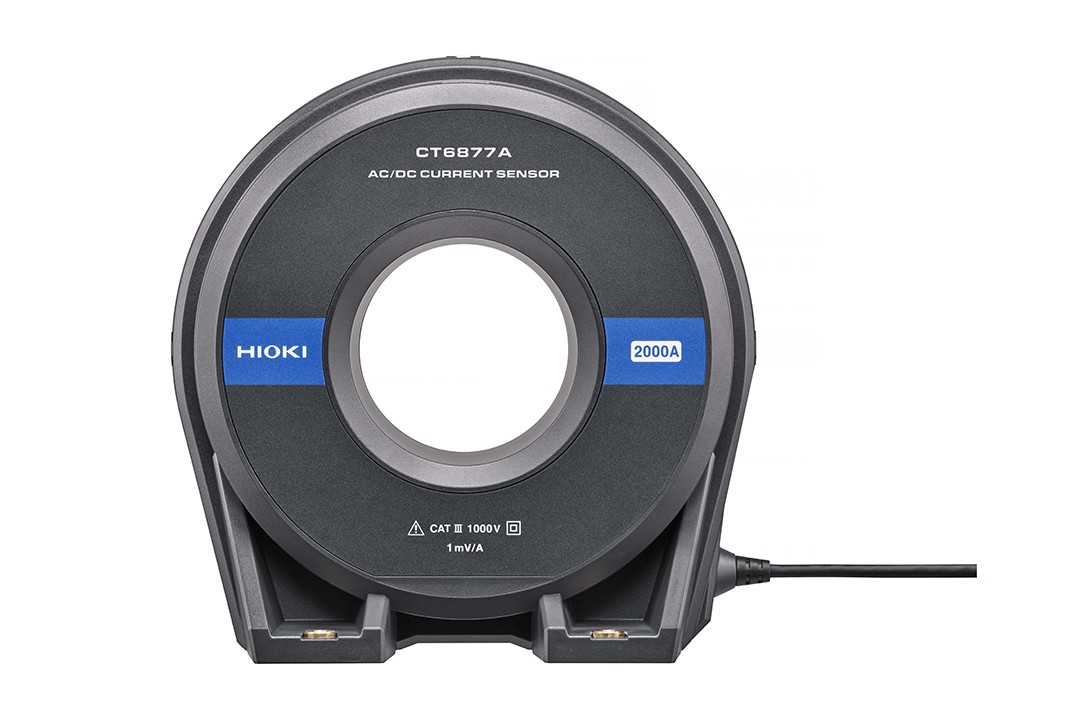

CT6877A AC/DC电流传感器
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
产品简介
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm。CT6877A 是 日置 官网 AC/DC电流传感器 栏目下的产品。
产品特点
• 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
• 对于EV、HEV等电动汽车的2000A大电流测量游刃有余
• 通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
• 平坦频率特性和CMRR性能实现较高精度测量
• 可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量
• 频带DC~1 MHz（幅度）的良好频率特性
• 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
• 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
功能亮点
2000A闭口型电流传感器
一般大电流会被分成2到4根电缆进行传输，但由于常规电流传感器的直径尺寸和额定值不足，导致每根电缆会由多个电流传感器测量，每个电流传感器的测量值由传感器单元CT9557（选件）累加后作为一个输出信号。 然而CT6877A是具备了80mm大直径的传感器，可容纳4根外径31mm（截面积250mm^2）的电缆。所以仅使用一个传感器就可测量高达2000A的电缆。

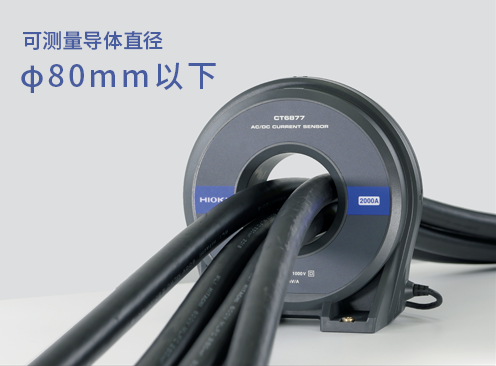

图：2000A闭口型电流传感器
宽频带
额定1000 A的闭口型传感器具备高级别的频带DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。 电流传感器的自动相位补偿功能 为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。 PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

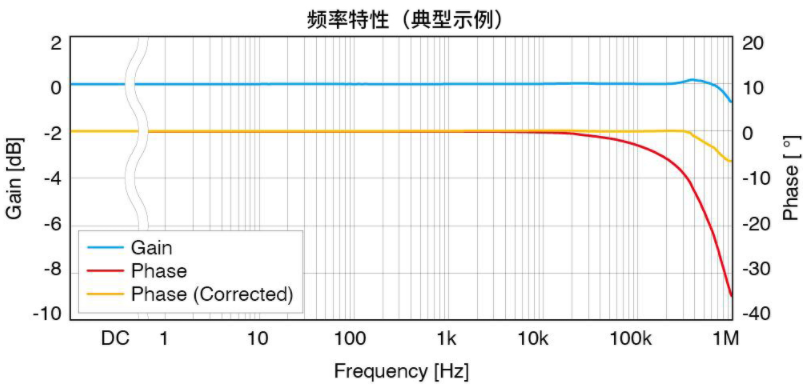

图：宽频带
保证与功率计组合的精度
日置HIOKI保证本产品与功率计一起组合使用时的精度。CT6877A可与功率分析仪PW8001等高精度功率计配合使用，实现高精度电流测量。 与功率分析仪PW8001组合使用 提供从 DC 到 1MHz 的高精度功率分析解决方案。 PW8001配备电流传感器相位补偿功能，可准确测量高频功率。 凭借 15MS/s 采样率和 18 bit分辨率，精确执行 PWM 波形功率分析，实现无折返错误的分析。

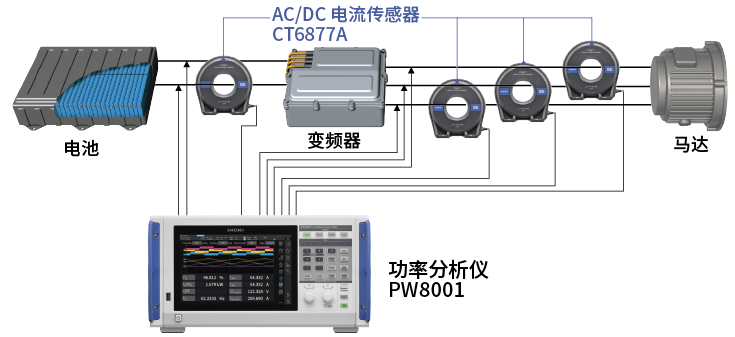

图：保证与功率计组合的精度
功率分析仪PW8001可自动识别电流传感器的信息
电流传感器搭载了存储器（I2C-EEPROM）。 若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。 以往，相位补偿值需要手动输入。 如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。

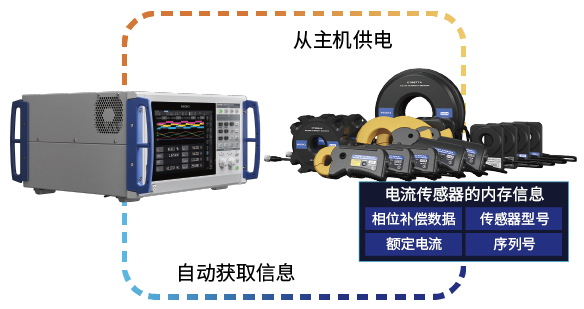

图：功率分析仪PW8001可自动识别电流传感器的信息
核心指标
• 额定电流：AC/DC 2000A
• 最大输入电流：降额范围内（规定范围内±3200 A peak）
• 频率特性：振幅: DC〜1MHz
• 线性：±10 ppm Typical
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：(DC, 45 Hz ≤ f ≤ 66 Hz)
• 输出电压率：1 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压
• 对地最大额定电压：AC/DC 1000V (50/60Hz, CAT III)
• 可测导体直径：φ 80 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
资源下载
• 详细指标请见 CT6877A AC/DC电流传感器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
CT6877A AC/DC电流传感器
详细指标
产品简介
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm。CT6877A 是 日置 官网 AC/DC电流传感器 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 额定电流：AC/DC 2000A
• 最大输入电流：降额范围内（规定范围内±3200 A peak）
• 频率特性：振幅: DC〜1MHz
相位：DC〜700 kHz
• 线性：±10 ppm Typical
• 偏移电压：±5 ppm Typical (23℃, 无输入)
• 基本精度：(DC, 45 Hz ≤ f ≤ 66 Hz)
振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08°
• 输出电压率：1 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压
• 对地最大额定电压：AC/DC 1000V (50/60Hz, CAT III)
• 可测导体直径：φ 80 mm以下
• 使用温湿度范围：-40°C〜 +85°C, 80% rh以下 (无结露)
• 电源：可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
• 最大额定功率：9.5 VA以下 (2000A/55Hz测量时)
• 体积及重量：229 W × 232 H × 112 Dmm,
CT6877A: 5 kg, 线长 3 m, CT6877A-1: 5.3 kg, 线长 10 m
• 附件：使用说明书 ×1, 线标 ×6, 使用注意事项 ×1
选件与型号
适配主机
• EIS分析系统CN011 致力于解决行业内动态阻抗谱测试痛点问题，提供真实、可信、稳定、兼容的动态阻抗测试平台
选件A
• 传感器单元CT9555 单独使用电流传感器时的供电 1通道，波形输出
• 传感器单元CT9556 单独使用电流传感器时的供电 1通道，波形/RMS输出
• 传感器单元CT9557 单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
选件B
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
