• 频率范围：100kHz 至 9 GHz
• 宽输出功率范围：-60 dBm 至 +15 dBm
• 动态范围：152 dB（10 Hz IF 带宽）典型值。
• 每点测量时间：每点 10 µs， 最小典型值
• 16 个逻辑通道，每个通道最多 16 条迹线。
• 使用 LabVIEW、Python 进行自动化编程， MATLAB、.NET 等
•2 端口，具有直接接收器访问功能，兼容频率扩展模块
• 包括时域和门控转换
• 夹具模拟
• 频率偏移模式，包括矢量混频器 校准测量
• 多达 500,001 个测量点
• 多种精密校准方法和 自动校准

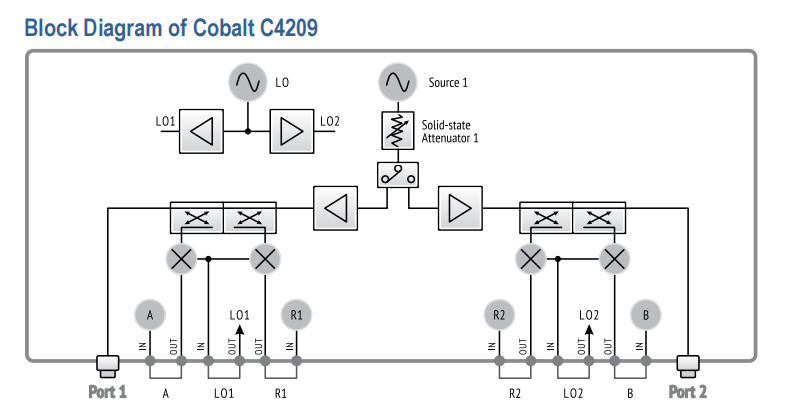

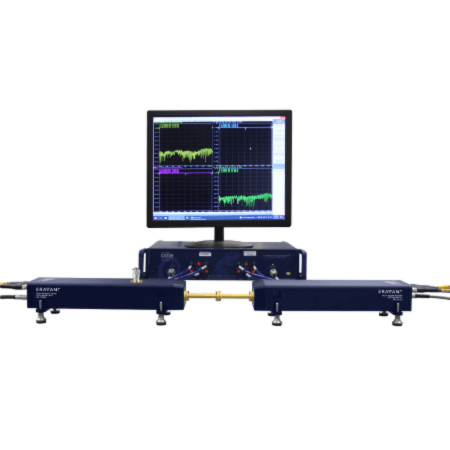

C4209 矢量网络分析仪提供业界领先的动态范围和扫描速度，以及工程师期望包含在我们的软件标准中的所有功能。该 VNA 与频率扩展器兼容，是 CobaltFx 频率扩展器系统的锚定网络分析仪。
这款“全机架”矢量网络分析仪尺寸为 14" x 17.3" x 3.8" (355 x 440 x 96 mm)，重量仅为 15.5 磅。 （7公斤），可用于实验室和生产测试，不需要大量空间。 VNA 可通过制造测试插件集成到生产测试系统中。辅助板选项可在订购时（工厂安装）在所有 Cobalt VNA 上使用，或在以后作为附加组件使用。
C4209 VNA 包括射频测量模块和 S2 软件应用程序，该应用程序在 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 Windows 或 Linux 操作系统上运行，通过 USB 接口连接到测量硬件。 S2软件可以安装在多台计算机上，共享分析仪测量模块的使用。
• 频率范围：100kHz 至 9 GHz
• 宽输出功率范围：-60 dBm 至 +15 dBm
• 动态范围：152 dB（10 Hz IF 带宽）典型值。
• 每点测量时间：每点 10 µs， 最小典型值
• 16 个逻辑通道，每个通道最多 16 条迹线。
• 使用 LabVIEW、Python 进行自动化编程， MATLAB、.NET 等
•2 端口，具有直接接收器访问功能，兼容频率扩展模块
• 包括时域和门控转换
• 夹具模拟
• 频率偏移模式，包括矢量混频器 校准测量
• 多达 500,001 个测量点
• 多种精密校准方法和 自动校准

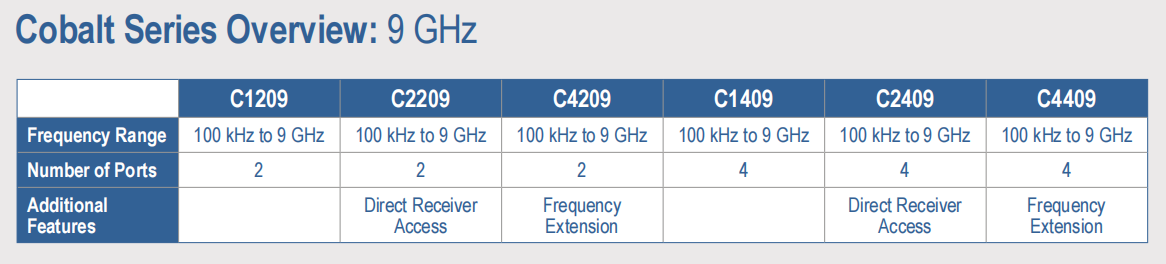

频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），18 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.10 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：2端口
直接访问：无
频率扩展兼容：无
频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.05 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：2端口
直接访问：是（源、参考和测量）
频率扩展兼容：否
频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），18 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.05 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：2端口
直接访问：否
频率扩展兼容：是
频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），18 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.05 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：4端口
直接访问：否
频率扩展兼容：否
频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），15 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.05 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：4端口
直接访问：是（源、参考和测量）
频率扩展兼容：否
频率范围：100 kHz 至 9 GHz
动态范围：105 dB（100 kHz 至 1 MHz），148 dB（1 MHz 至 8 GHz，典型值152 dB），138 dB（8 GHz 至 9 GHz，典型值142 dB）
直接性：12 dB（100 kHz 至 1 MHz），18 dB（1 MHz 至 9 GHz）
源匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
负载匹配：12 dB（100 kHz 至 1 MHz），20 dB（1 MHz 至 9 GHz）
反射跟踪：±0.05 dB
传输跟踪：±0.05 dB
噪声地板：-100 dBm/Hz（100 kHz 至 1 MHz），-143 dBm/Hz（1 MHz 至 8 GHz），-133 dBm/Hz（8 GHz 至 9 GHz）
损坏电平：+26 dBm
损坏直流电压：35 V
端口数量：4端口
直接访问：否
频率扩展兼容：是
