IM7587 阻抗分析仪 可信赖的机型3GHz
可信赖的机型3GHz
产品简介
可信赖的机型3GHz。IM7587 是 日置 官网 阻抗分析仪 栏目下的产品。
产品特点
• 测试电压测量频率：1MHz~3GHz
• 测量时间：最快0.5ms（模拟测量时间）
• 测量值偏差：0.07%（用3GHz测量线圈1nH时）
• 基本精度：±0.65% rdg.
• 测量方式：RF I-V法
• 紧凑主机仅机架一半大小，测试头尺寸仅手掌大小
• 丰富的接触检查（DCR测量、Hi-Z筛选、波形判定）
• 分析模式下可以边扫描测量频率、测量信号电平边进行测量
功能亮点
阻抗分析仪IM7580s：等效电路分析功能
能够以测量结果为基础推测5种等效电路模式的常数。 而且，可以通过模拟功能，使用推测结果或者任意的常数来显示频率特性的理想值。 此外，使用比较器功能，还能够确定测量结果是否在判定区域内。
阻抗分析仪IM7580系列：使用SMD治具IM9201进行LCR测量
IM7580系列5种机型的测量频率覆盖了1MHz〜3GHz。 和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。
阻抗分析仪IM7580系列：区域判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “区域判定功能”是设置上限值和下限值的范围，并以IN/NG来显示判定结果。
阻抗分析仪IM7580系列：峰值判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “峰值判定功能”是以上限值、下限值、左限制、右限值来设置范围，并以IN/NG来显示测量的峰值是否在判定区域内。
阻抗分析仪IM7580系列：SPOT判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “SPOT判定功能”是选择任意的扫描点和参数，最多进行16点的判定。
阻抗分析仪IM7580系列：比较器功能
使用比较器功能，可以确定测量值是否进入了任意设置的判定区域内。 适用于判定样品是否合格的功能。
阻抗分析仪IM7580系列：接触检查功能
使用接触检查功能，能够检查样品和测量端口的接触状态，并确认接触不良情况和连接状态。
阻抗分析仪IM7580系列：测试头的连接方法
测试头的连接线连接阻抗分析仪。 稍微弯曲扭力扳手的手柄后拧紧螺母（0.56 N・m）。 请注意不要拧过头。
精度计算软件
仅需输入数值即可轻松计算精度。 阻抗分析仪精度计算软件请点击

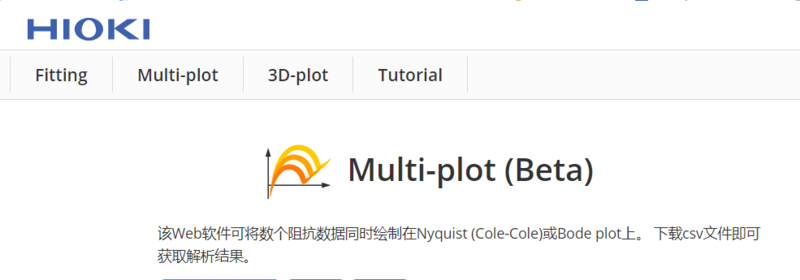

Multi-plot
该软件能利用既定模型解析电池阻抗数据的等效回路。擅长解析Li-lon电池，特别是数十mΩ的阻抗数据。该Web软件可将数个阻抗数据同时绘制在Nyquist (Cole-Cole)或Bode plot上。 下载csv文件即可获取解析结果。软件详细介绍网页请点击这里
图：Multi-plot
核心指标
• 测量模式：LCR (LCR测量),分析仪 (扫频测量), 连续测量
• 测量参数：Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
• 精度保证范围：100 mΩ~5 kΩ
• 显示范围：Z: 0.00m~9.99999 GΩ / Rs, Rp,
X: ± (0.00 m~9.99999 GΩ)
• 基本精度：Z: ±0.65 % rdg. θ: ±0.38°
• 测量频率：1 MHz〜3 GHz (设置分辨率100 kHz)
• 测量信号电平：功率 (dBm)模式： -40.0 dBm~ +1.0 dBm
• 输出阻抗：50 Ω (10 MHz时)
• 显示：彩色TFT 8.4英寸, 触摸屏
• 测量时间：最快0.5ms（FAST、模拟测量时间、代表值）
资源下载
• 详细指标请见 IM7587 阻抗分析仪 可信赖的机型3GHz 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
IM7587 阻抗分析仪 可信赖的机型3GHz
详细指标
产品简介
可信赖的机型3GHz。IM7587 是 日置 官网 阻抗分析仪 栏目下的产品。
详细指标
基本参数（精度保证时间1年，调整后精度保证时间1年）
• 测量模式：LCR (LCR测量),分析仪 (扫频测量), 连续测量
• 测量参数：Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
• 精度保证范围：100 mΩ~5 kΩ
• 显示范围：Z: 0.00m~9.99999 GΩ / Rs, Rp,
X: ± (0.00 m~9.99999 GΩ)
Ls,
Lp: ± (0.00000 n~9.99999 GH) /
Q: ± (0.00~9999.99)
θ: ± (0.000°~180.000°), Cs,
Cp: ± (0.00000 p~9.99999 GF)
D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS)
G,
B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
• 基本精度：Z: ±0.65 % rdg. θ: ±0.38°
• 测量频率：1 MHz〜3 GHz (设置分辨率100 kHz)
• 测量信号电平：功率 (dBm)模式： -40.0 dBm~ +1.0 dBm
电压(V) 模式: 4 mV~502 mVrms
电流(I) 模式: 0.09 mA~10.04 mArms
• 输出阻抗：50 Ω (10 MHz时)
• 显示：彩色TFT 8.4英寸, 触摸屏
• 测量时间：最快0.5ms（FAST、模拟测量时间、代表值）
• 功能：接触检查、比较器、BIN判定（分类功能）、面板读取/保存、存储功能、等效电路分析、相关补偿
• 接口：EXT I/O (处理器), USB通讯, U盘, LAN
RS-232C (选件), GP-IB (选件)
• 电源：AC 100~240 V, 50/60 Hz, 70 VA max
• 体积和重量：主机: 215W × 200H × 348D mm, 8.0 kg
测试头: 90W × 64H × 24D mm, 300 g
• 附件：测试头×1, 连接线×1, 使用说明书×1, 电源线×1
选件与型号
测试治具
• 测试夹具台IM9200 标配放大镜
• SMD测试夹具IM9201 高频测量3GHz，对应6尺寸的SMD
• 适配器(3.5mm-7mm)IM9906 3.5mm(公头)-7mm转换
• 校准套件IM9905 OPEN/SHORT/LOAD的套装
• 测试夹具 IM9202 高频测量600MHz
PC通讯
• GP-IB连接线9151-02 2m长
• RS-232C 连接线 9637 9pin-9pin，1.8m长
• GP-IB接口Z3000 外部控制用
• RS-232接口Z3001 外部控制用
替换部件
• 支撑脚Z7052
• 支撑脚Z7053
• 连接器Z7054
资源下载
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
