日置 · HIOKI

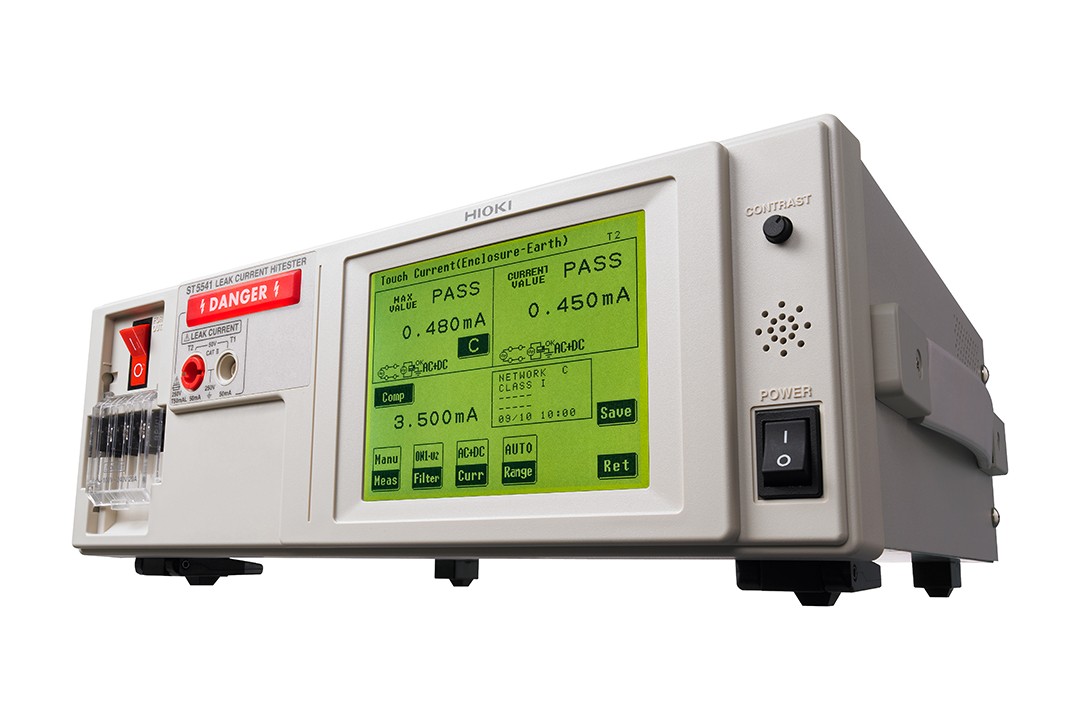

ST5541 泄漏电流测试仪
电气安全中需要的泄漏电流测量（用于一般电子设备）
产品简介
电气安全中需要的泄漏电流测量（用于一般电子设备）。ST5541 是 日置 官网 泄漏电流测试仪 栏目下的产品。
产品特点
• ST5540可用于一般电子设备
• 具备不断电极性切换功能，大幅缩短接触时间
• 额定电流最大20A，适合新标准的产品
• 对话框形式，操作简单的触摸屏
• 带通信功能和外部I/O，可用于生产线的自动检查
功能亮点
价格实惠，适用于4种标准和法规
电气用品安全法 JIS标准（JIS B8561:2007 , JIS C9250:1992等） IEC标准（IEC60065 ,IEC60335-1:2010 ,IEC60950-1:2005 ,IEC60990:1999,IEC61010-1:2010 等） UL标准 （UL2231-1:2002 ,UL2231-2:2002 ,UL492:1996等）
从产线到维修保养，可信赖的1台ST5540
额定电流20A，电压250V 搭载的无停电极性切换功能，能够缩短工时（搭配绝缘变压器使用） 由于无需切断被测物的供电电源即可切换极性，因此在维护现场也能顺畅的接着进行下一个工程的测量。 价格实惠、适用于电气安全法的ST5541

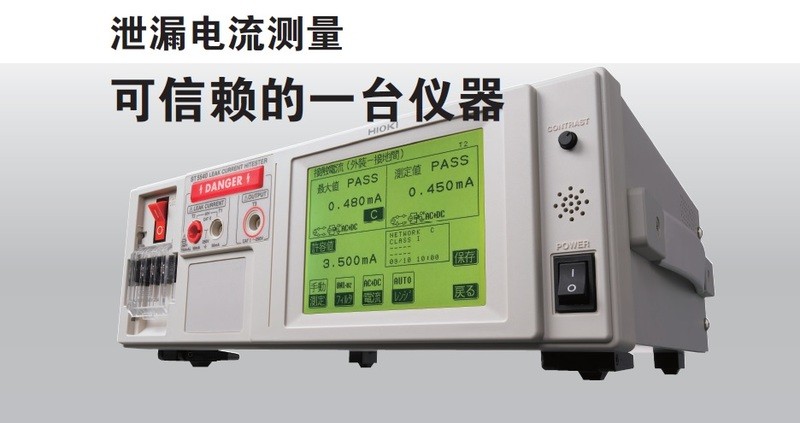

图：从产线到维修保养，可信赖的1台ST5540
保护导体电流测量功能
能够测量IEC60990、IEC60950-1等所规定的保护导体电流。
缩短操作时间的自动测量功能
可以自动进行电源极性的切换或正常状态、单一故障状态的测量。
核心指标
• 测量方式：通过测量人体模拟阻抗间的电压下降显示和计算电流值
• 测量模式：泄漏电流测量、电压测量、保护导体电流测量
• 对应标准：电气用品安全法
• 泄漏电流测量部分：接地泄漏电流，接触电流3种，任意电流测量，外壳泄漏电流3种
• 测试电流：DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz）
• 测量量程：DC、AC、AC+DC时：50μA/500μA/5mA/50mA
• 测量精度 （电流测量）：DC测量：± 2.0 % rdg. ± 6 dgt.（代表值）
• 接口：外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C
• 各种功能：自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等
• 主机用电源：AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA
资源下载
• 详细指标请见 ST5541 泄漏电流测试仪 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
ST5541 泄漏电流测试仪
详细指标
产品简介
电气安全中需要的泄漏电流测量（用于一般电子设备）。ST5541 是 日置 官网 泄漏电流测试仪 栏目下的产品。
详细指标
基本参数和主机接地的
• 测量方式：通过测量人体模拟阻抗间的电压下降显示和计算电流值
真有效值测量，测量部分是和主机接地绝缘
• 测量模式：泄漏电流测量、电压测量、保护导体电流测量
• 对应标准：电气用品安全法
接触电流和保护导体电流的测量：IEC 60990（1999）
测量/控制/研究室的电气装置：IEC 61010-1（2001）
信息技术设备：IEC60950-1（2005）
家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006
音频/视频/类似设备：IEC 60065（2001）+1：2005
Personnel Protection Systems for
EV：UL 2231-1（2002），UL-2231-2（2002）
UL用：UL1492（1996）
测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001）
• 泄漏电流测量部分：接地泄漏电流，接触电流3种，任意电流测量，外壳泄漏电流3种
• 测试电流：DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz）
• 测量量程：DC、AC、AC+DC时：50μA/500μA/5mA/50mA
AC峰值时：500μA/1mA/10mA/75mA
• 测量精度 （电流测量）：DC测量：± 2.0 % rdg. ± 6 dgt.（代表值）
AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值）
AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)
• 接口：外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C
• 各种功能：自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等
• 主机用电源：AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA
• 被测物用电源输入：AC100~240V，50/60Hz，端子板的额定电流输入：20A
• 被测物用电源输出：端子板的输出：20A，插座的输出：15A
• 体积和重量：320W×110H×253Dmm，4.5kg
• 附件：测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3
ST5540、ST5541功能列表
• 网络：电器用品安全法用 网络A
• 医疗电气设备用 网络B
• IEC60990用 网络C
• UL用 网络D
• 通用1 网络E
• 通用2 网络F
• IEC61010-1用网络G
• 主要功能：不停电电极切换功能
• 额定电流20A
• 保险丝断线检查功能
• 频带切换
• 110%电压输出端口（T3端口）
• S10、S12、S13、E端口
• 泄漏电流试验模式：接地泄漏电流
• 接触电流
• 患者测试电流
• 患者泄漏电流
• 合计患者泄漏电流
• 任意电流
• 外壳-接地间的泄漏电流
• 外壳-外壳间的泄漏电流
• 外壳-Line间的泄漏电流
• 患者泄漏电流Ⅰ
• 患者泄漏电流ⅠⅠ
• 患者泄漏电流ⅠⅠⅠ
选件与型号
标配附件
• 测试线 L2200 线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 1000V
• 面接触探头9195 标配
PC通讯器
• RS-232C 连接线 9637 9pin-9pin，1.8m长
打印机
• 打印机 9442 数码打印
• AC适配器9443-02 适用于打印机9442
• 连接电缆 9444 适用于9442, 线长:1.5 m
• 记录纸 1196 112mm x 25m, 10卷/盒
替换部件
• 鳄鱼夹（红）Z7025 以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L4935, L9197, L9257, L9438-50, L9438-53, L9787, L9844
• 鳄鱼夹（黑）Z7026 以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
• 测试针（红）Z7029 以下产品的红色测试针的替换部件：L2200, L4938, L9787
• 测试线（黑）Z7030 以下产品的黑色测试针的替换部件：L2200, L4938, L9787, L9788-11
• 支撑脚Z7052
• 支撑脚Z7053
