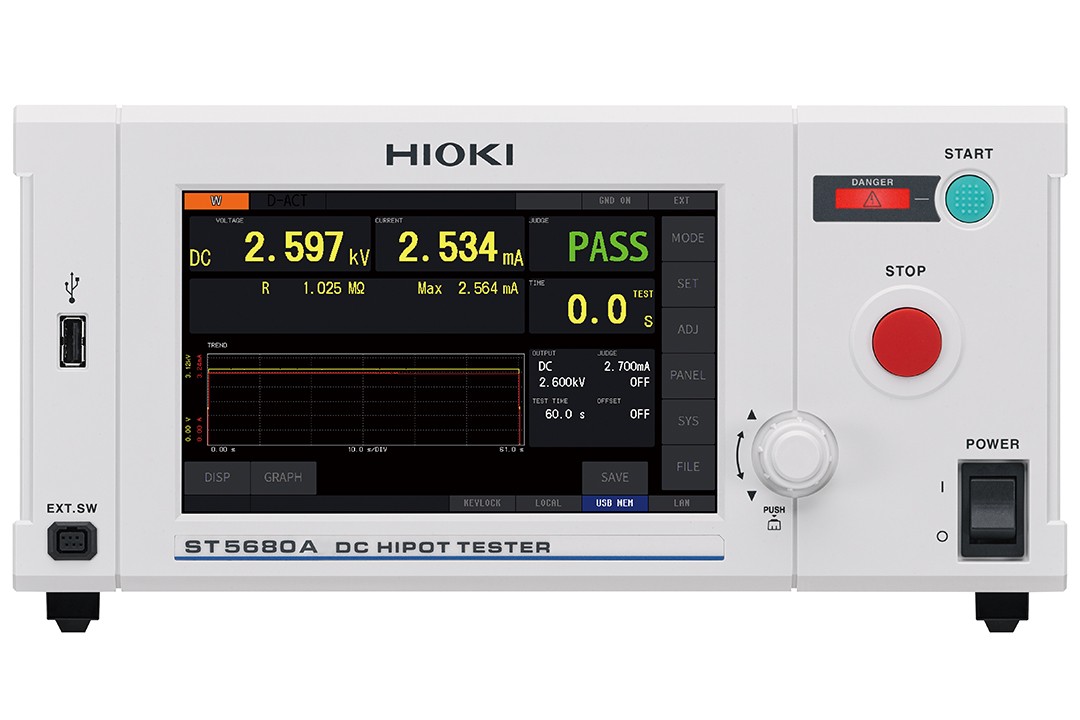

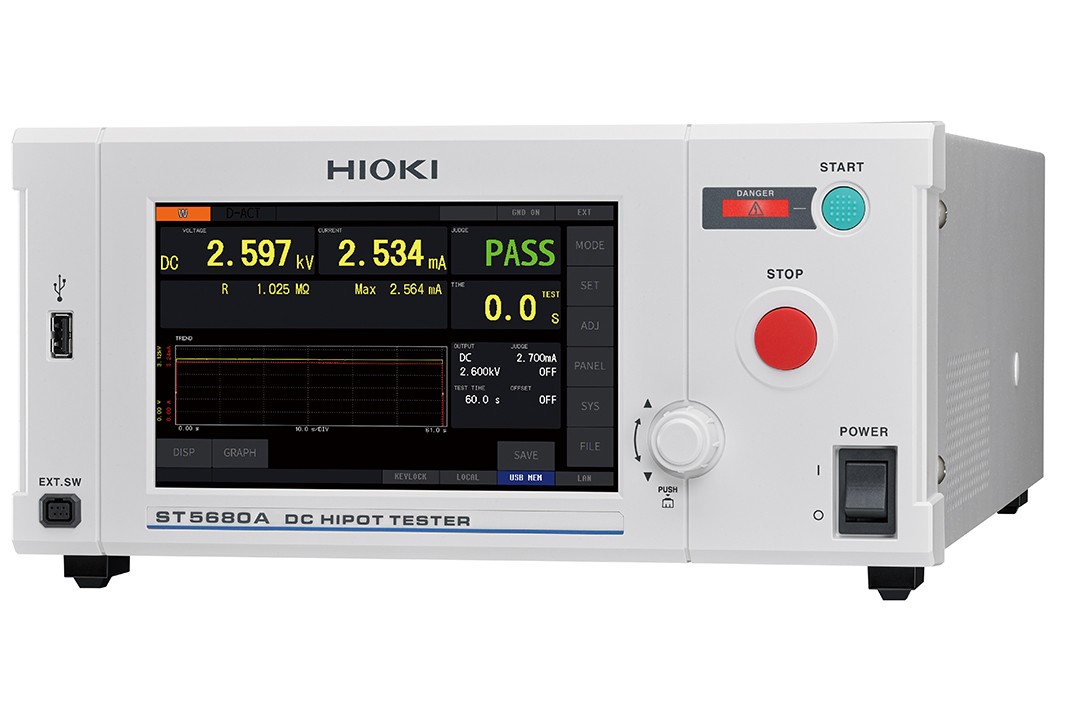

ST5680A NEW 直流耐压绝缘电阻测试仪
智能波形技术，守护安全测试；直流耐压分析，加速 EV 电池品质升级
产品简介
智能波形技术，守护安全测试；直流耐压分析，加速 EV 电池品质升级。ST5680A NEW 是 日置 官网 直流耐压绝缘电阻测试仪 栏目下的产品。
产品特点
• ST5680A 是一款专为EV电池设计的直流电压测试仪。适配国际标准·接触检查·波形记录与分析（智能波形）三大核心技术，实现电池电芯、模组及电池包的绝缘性能评估，提供从研发至生产线统一的绝缘测试。
• 适配EV电池绝缘测试的国际标准
• 通过接触检查功能降低False PASS
• 无需额外设备即可实现接近实际生产线条件的波形分析
• 配备多种辅助功能，确保高压测试安全、稳定、高效
功能亮点
兼具全球标准符合性与波形分析能力的DC耐电压测试仪
ST5680A支持直流耐压测试（最小分辨率0.001 μA）、绝缘电阻测试及击穿电压（BDV）测量。 可在测试过程中显示并记录电压、电流及绝缘电阻的串联波形。具备最大输出8 kV/20 mA的CE/UKCA/CSA（NRTL）认证，并符合国际标准规定的直流耐压测试条件。仅需单一机型即可实现全球标准化。 标配的接触检查功能可抑制因夹具、测试线、高压续电器等接触不良导致的误判（False PASS）。此外，电弧检测功能通过监测测试电压的波动率来检测异常事件，有助于发现由异物或毛刺引起的潜在绝缘故障。

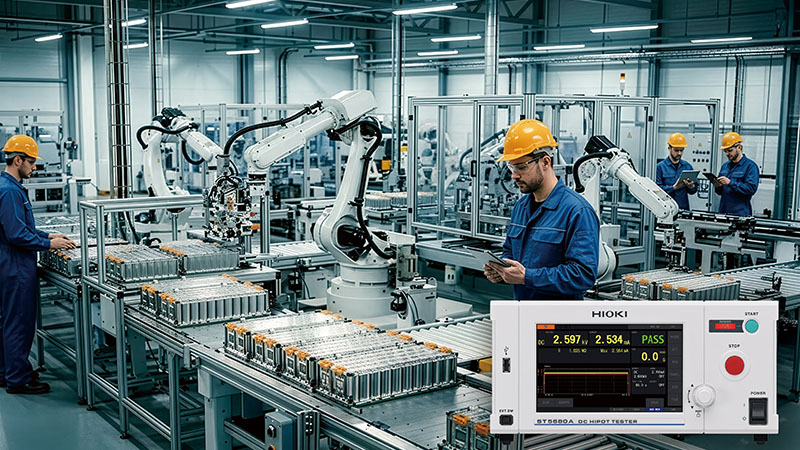

图：兼具全球标准符合性与波形分析能力的DC耐电压测试仪
适配国际标准，实现EV电池绝缘测试的标准化
通过单一型号，实现全球EV电池生产基地直流耐压测试的标准化。 · 支持 CE、UKCA、CSA(NRTL)认证，无论在哪个地区，均可实现同一机型的标准化 · 最高8 kV/20 mA的输出，满足国际标准规定的测试条件 · 便于实现测试条件、判定标准及操作流程的全球标准化，提高设备管理效率
图：适配国际标准，实现EV电池绝缘测试的标准化
通过内置接触检查功能， 实现品质提升，削减检测成本

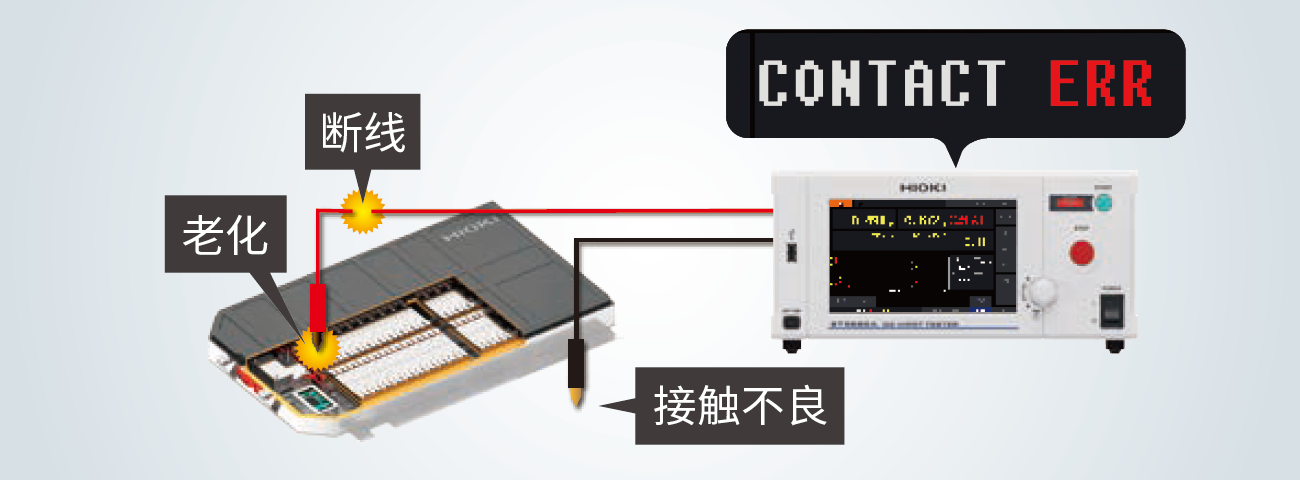

无需额外的导通检测工序，也可确保探针接触的可靠性。 · 测试仪本体标配接触检查功能 · 可检测因夹具、测试线、高压续电器老化或断线等导致的接触异常 · 降低高附加值模组/电池包因接触不良导致的误判（False PASS）风险 · 简化布线及PLC程序设计，减少生产线启动与调试工时
图：通过内置接触检查功能， 实现品质提升，削减检测成本
无需额外设备即可实现波形分析
测试仪器单机即可记录波形，加速分析与工艺优化。 · 在测试过程中记录电压、电流及绝缘电阻的时间序列波形 · 最长128秒、高达500 kS/s的采样率，实现精细分析 · 获取的波形数据可通过U盘或LAN以BMP/PNG/CSV格式保存和导出 · 无需使用示波器及高压探头的情况下，进行实际线路条件下的波形分析 · 按批次或生产线单位存储波形数据，用于故障分析及可追溯性强化
安全、 可重复性高且便于日常操作的高压测试

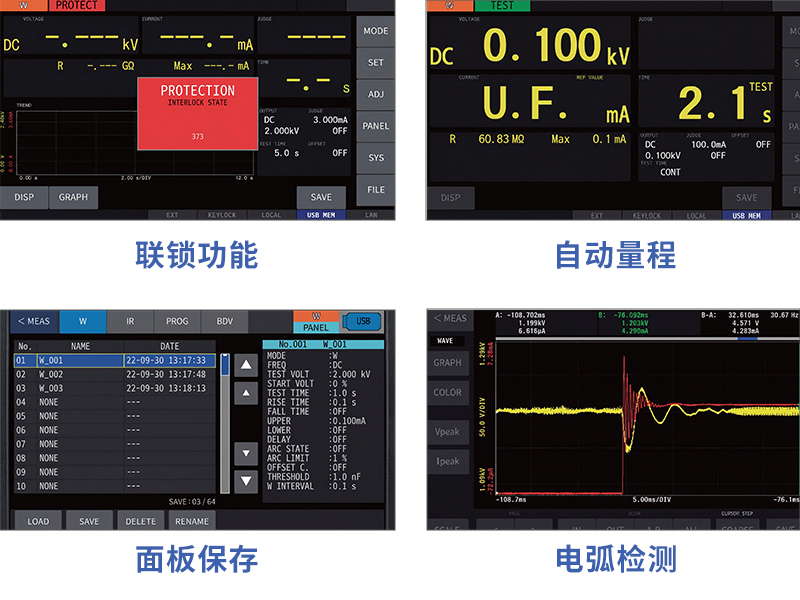

支持生产线安全、稳定的耐压及绝缘电阻测试的各项功能 · 电压限制功能：通过预先设定上限电压，有效防止因误操作或设置错误造成的过电压输出，降低测试过程中的事故发生及返工风险。 · 自动放电功能：测试结束后，自动对测量对象残留电荷进行内部放电，，有效降低误触充电状态测量对象的风险 · 联锁功能：与安全罩、门开关等外部安全设备联动，控制输出的开关 · 自动量程功能：根据测量值自动切换量程，确保显示清晰，降低错读风险 · 面板保存功能：最多记录各模式下64组常用测试条件，实现快速调用与更换 · 电弧（ARC）检测功能：持续监测试验电压的波动率，有助于降低因异物或毛刺等引发微小放电的潜在不合格品流出风险。
图：安全、 可重复性高且便于日常操作的高压测试
核心指标
• 主要功能：直流耐压测试，绝缘电阻测试，绝缘击穿电压测试，波形显示功能，ARC检测功能，接触检查功能
• 使用温湿度范围：0 ℃ ～ 40 ℃，80 % RH或以下（无结露）
• 适用标准：安全性：IEC 61010
• 电源：AC 100V~240V，50Hz/60Hz
• 功耗：约180 VA（电源电压220V，直流耐电压测试模式，测试电压2.5kV，负载电流5mA［负载电阻 500kΩ］时）
• 最大额定功率：800 VA

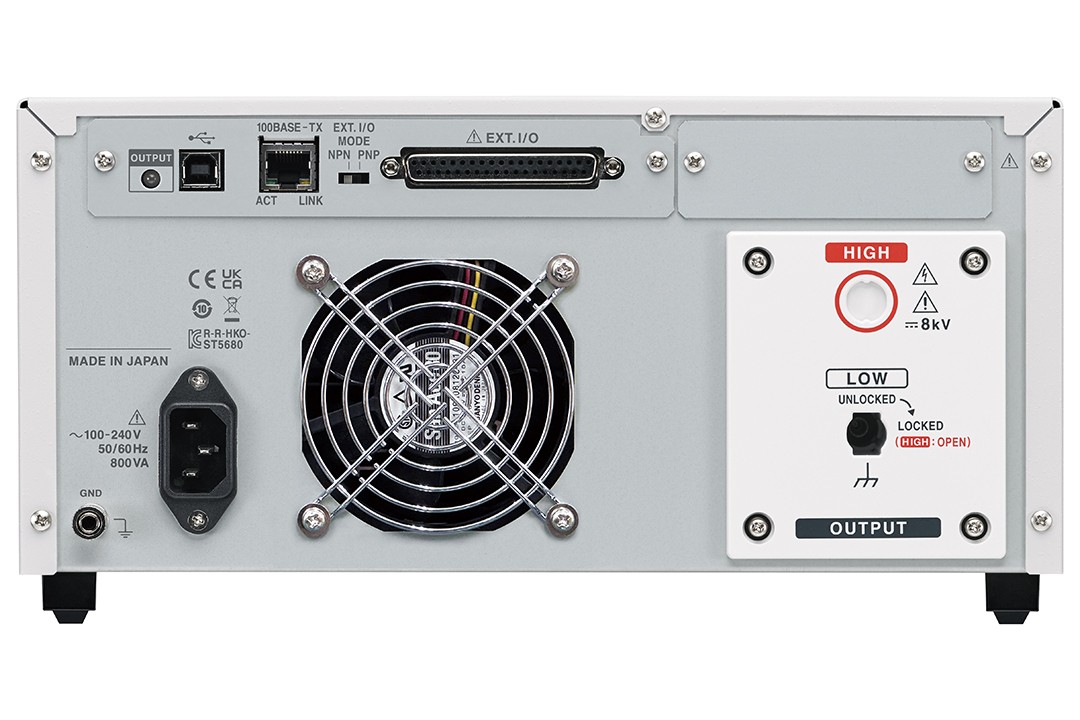

• 接口：通讯：USB，LAN，EXT. I / O
• 尺寸・重量：约 305 (W) x 142 (H) x 430 (D) mm（不含突起物） 约 10.4kg
• 附件：电源线 × 1、EXT. I/O 用公头连接器 × 1、EXT. I/O 用连接器护盖 × 1、EXT. I/O 用联锁解除治具 × 1、启动指南 × 1、使用注意事项（0990A903）× 1
资源下载
• 详细指标请见 ST5680A NEW 直流耐压绝缘电阻测试仪 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
ST5680A NEW 直流耐压绝缘电阻测试仪
详细指标
产品简介
智能波形技术，守护安全测试；直流耐压分析，加速 EV 电池品质升级。ST5680A NEW 是 日置 官网 直流耐压绝缘电阻测试仪 栏目下的产品。
详细指标
基本参数
• 主要功能：直流耐压测试，绝缘电阻测试，绝缘击穿电压测试，波形显示功能，ARC检测功能，接触检查功能
• 使用温湿度范围：0 ℃ ～ 40 ℃，80 % RH或以下（无结露）
• 适用标准：安全性：IEC 61010
EMC：EN 61326
• 电源：AC 100V~240V，50Hz/60Hz
• 功耗：约180 VA（电源电压220V，直流耐电压测试模式，测试电压2.5kV，负载电流5mA［负载电阻 500kΩ］时）
• 最大额定功率：800 VA
• 接口：通讯：USB，LAN，EXT. I / O
选件：RS-232C（Z3001），GP-IB（Z3000）
存储：U盘
• 尺寸・重量：约 305 (W) x 142 (H) x 430 (D) mm（不含突起物） 约 10.4kg
• 附件：电源线 × 1、EXT. I/O 用公头连接器 × 1、EXT. I/O 用连接器护盖 × 1、EXT. I/O 用联锁解除治具 × 1、启动指南 × 1、使用注意事项（0990A903）× 1
各项测试・功能
• 直流耐压测试：・输出电压 : DC0.010kV ~ 8.000kV ( 1V 分辨率 )
・输出设定精度：±20V（3kV 以下、无负载时) 设置值的±0.4% ±8V ( 3kV以上、无负载时)
・输出电流 / 截止电流 : 最大20mA（测试电压 50V 以上 )
・电流精度 : ±1.5%rdg.（代表值，详细请参阅使用说明书或目录)
・最小分辨率：0.001μA
・测试时间：0.1s～999s，连续（Timer OFF）
・电压上升/下降时间：0.1s～300s / 0.1s～300s，OFF
・测试模式：W → IR，IR → W，程序测试
• 绝缘电阻测试：・输出电压：DC10V～2000V（1V分辨率）
・输出设定精度：±20V（无负载时）
・电阻值显示范围：100.0kΩ～200.0GΩ（0.01kΩ分辨率）
・精度保证范围：100.0kΩ～99.99GΩ
・电阻精度：各量程的详细精度请参阅使用说明书或产品样本
・测试时间：0.1s～999s，连续（Timer OFF）
・电压上升／下降时间：0.1s～300s／0.1s～300s，OFF
• BDV测量（绝缘击穿电压测试）：・测试方式：连续升压测试，逐级升压测试
・测量内容：绝缘击穿电压（kV）、绝缘击穿强度（kV/mm）
・设定参数：初始电压、结束电压、升压速率、ARC检测、电极间距、电流上限值
• 波形显示功能：・波形显示内容：电压、电流、绝缘电阻
・采样速度：最高500kS/s
・波形显示长度设定：0.5s～128s（9档）
・存储容量：512K 字
• ARC 检测功能：・检测方式：监控测试电压的变化
・设定内容：测试电压变化率1%～50%
• 接触检查功能：・检测方式：电容测量法
・设定内容：阈值（电容）设置1.0nF～100.0nF
• 存储功能：・波形及图形保存：
保存位置：U盘
保存格式：BMP、PNG、CSV文件
・面板保存功能：
直流耐压测试 / 绝缘电阻测试 : 最多 64 组
BDV测量 : 最多 10 组
程序测试 : 最多 30 个（最多 50 步）
・ 数据保存功能：
将测量值保存至内存， 最多32,000个
• 判定功能：·判定内容：判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL）
·判定结果支持通过 I/O 及通信接口的外部输出
• 与安全性及操作性相关的功能：・联锁：与外部装置联动而切断输出的功能
・自动放电：测试结束后通过内部回路自动放电，确保残留电压低于30V
・电压限制：可在0.010kV至8,000kV范围内设定上限电压
・自动量程：根据测量值自动切换量程范围
・面板保存：保存及调用测试条件
・自检、按键锁定、命令监控、I/O HANDLER
选件与型号
替换部件
• 支撑脚Z7053
• 连接器Z7054
测量・控制
• 高压测试线L2260 夹子-特殊连接器，红黑，1.5m
• 远程控制箱(单) 9613 开始/停止控制用,，单手用，1.5m
• 单侧无接头测试线L2261 无接头-特殊连接器，红黑，5m
• 远程控制箱(双) 9614 开始/停止控制用，双手用，1.5m
通信电缆・通信接口
• RS-232C电缆 L9637 Z3001用，9针-9针，交叉型，3m
• RS-232接口Z3001 外部控制用
• GP-IB接口Z3000 外部控制用
• GP-IB连接线9151-02 2m长
资源下载
