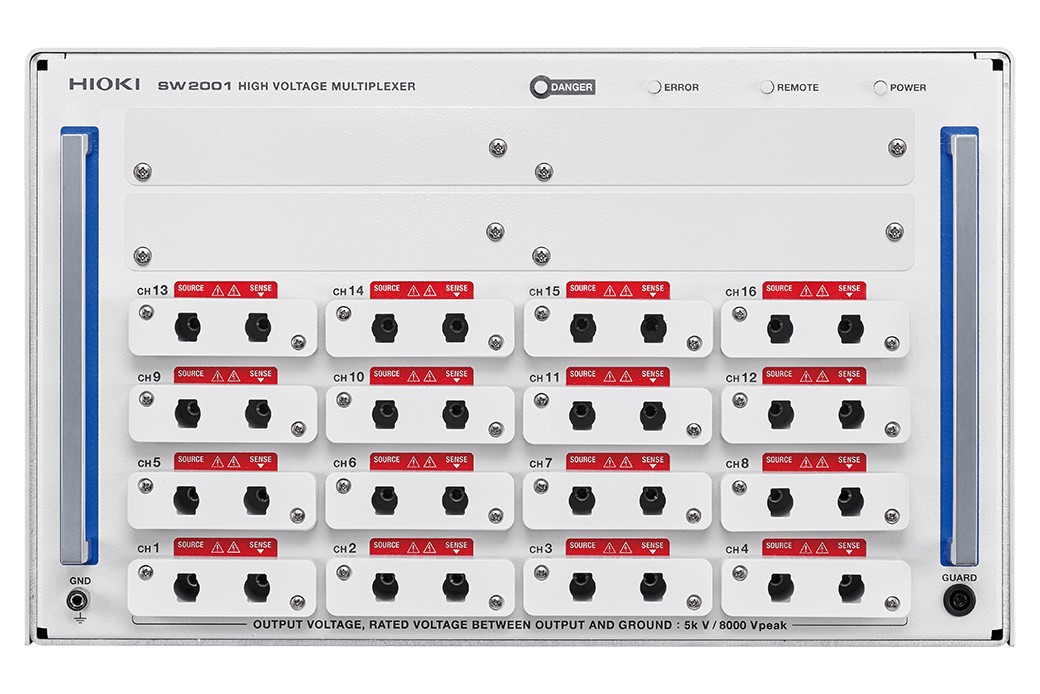

SW2001 面向电机定子综合测试系统的多路复用器
面向电机定子综合测试系统的多路复用器
产品简介
面向电机定子综合测试系统的多路复用器。SW2001 是 日置 官网 高压继电器盒 栏目下的产品。
产品特点
• 将6中不同的电机定子测试集成于1台继电器盒中
• 可在高压测试和4端子低压测试之间安全切换
• 耐用可靠的硬件设计
• 多达16通道，大大减少了布线工作量和测试时间
• 如有必要，请在下订单时指定内置局部放电传感器ST9200A或ST9201-50
功能亮点

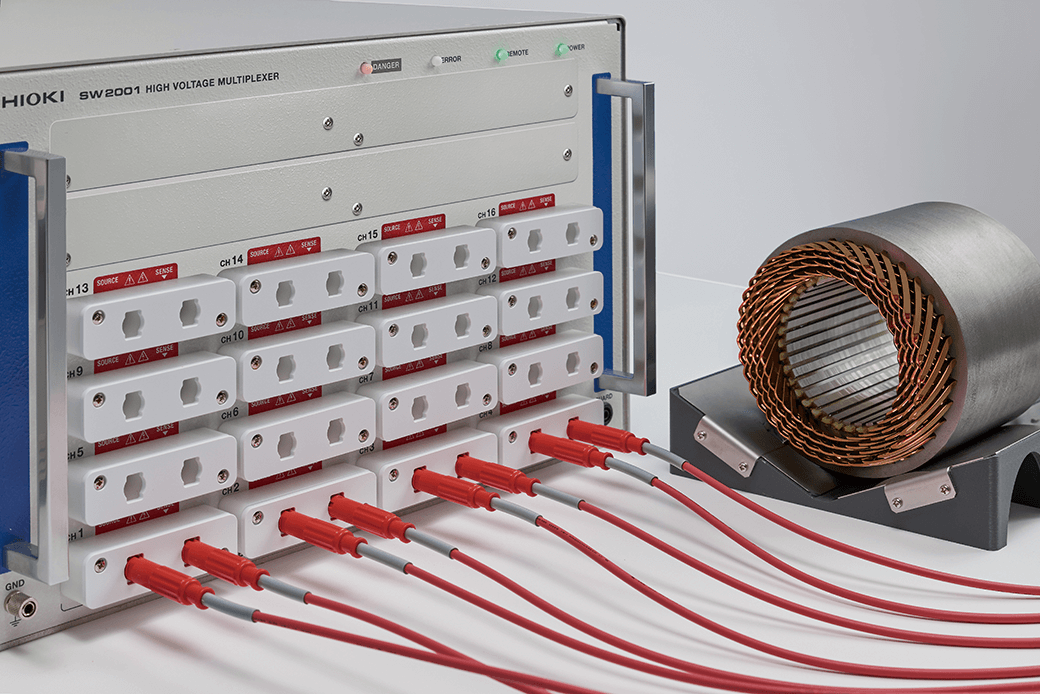

面向电机定子综合测试系统的继电器盒
高压继电器盒 SW2001通过连接多种仪器可进行六项不同测试 —— 电阻测试、电感测试、浪涌测试、耐压测试（Hipot）、绝缘电阻测试以及局部放电测试（交流PD与脉冲PD），实现高压测试与4端子低压测试之间安全且无缝的切换。通过有效缓解在高压测试（如耐压测试、绝缘电阻测试等）中绕组所蓄积的能量带来的影响，将电阻表、LCR 测量仪等低压测量设备的损坏风险降至最低。凭借坚固的硬件设计确保了测量精度，降低了高压继电器的更换频率。
将6中不同的电机定子测试集成于1台继电器盒中，提高生产效率

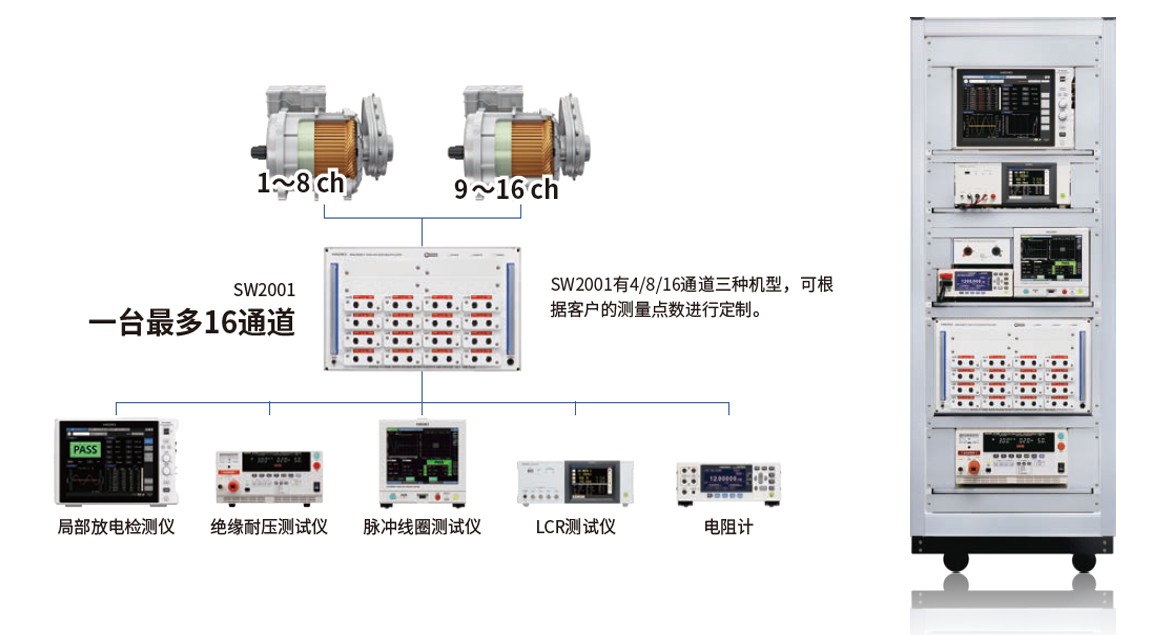

可根据测量点选择通道数 通过将多台仪器连接到SW2001，可进行六种类型的测试：电阻测试、电感测试、层间短路测试、耐压测试、绝缘电阻测试和局部放电测试(交流PD和脉冲PD)，从而简化电机测试。减少串联电机测试线(传统型测试线)和并联电机测试线(最新型测试线)频繁重新连接的工时。SW2001最多可同时测试三台内置两个热敏电阻温度传感器的三相电机。
图：将6中不同的电机定子测试集成于1台继电器盒中，提高生产效率
能够构建大幅减少生产线停工的高可靠性检测系统

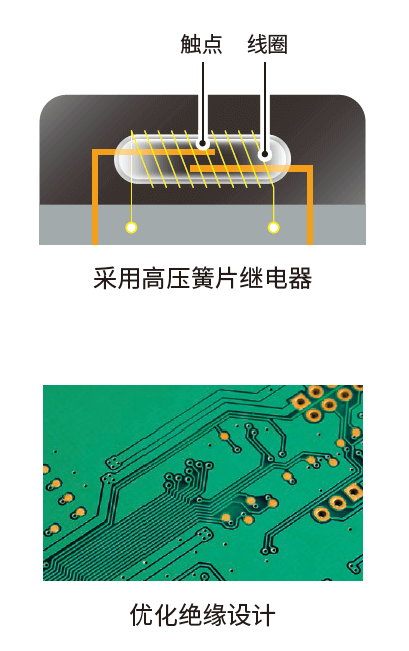

采用长寿命、高可靠性的多路复用器设计 为了减少维护频率，SW2001采用了耐用的高压簧片继电器。这种继电器的工作原理是向相邻的励磁线圈施加电流，产生磁场，从而接通或断开玻璃管中的触点。采用这种工作方式的高压磁簧继电器可以在高压电路(最大峰值电压 8 kV)中安全切换，并减少泄漏电流对测量的影响。 除了使用这种簧片继电器外，本仪器还采用了精密的绝缘设计，以确保更精确的测量，包括优化继电器之间的空间绝缘距离、选择合适的绝缘材料、使用高耐压电路板来加强继电器接地绝缘。此外，本仪器还具有放电保护功能，可最大限度地降低因待测绕组中积蓄的能量而损坏测量仪器的风险。 保证的测量性能和高耐用性 · 对精度的影响 对绝缘电阻测量的影响：2%(1 M~1 GΩ) 对交流PD测量的影响：40 pC或更低(在施加3 kV时) · 耐久性 最大允许脉冲电流：峰值100 A 主电路继电器寿命：500万次或以上(参考值) 安全切换 SW2001除了交/直流耐压测试(最高5 kV rms)和层间短路测试(最高8 kVpeak)外，还提供用于测量电机线圈电阻和电感等特性的安全、全面的功能。 防止绕组中积蓄的能量损坏低压测试设备 保护性放电功能可在关闭I/O继电器的主电路之前，通过将输出侧的主电路接地来释放残留能量。可防止因积蓄的能量而损坏低压电表。
图：能够构建大幅减少生产线停工的高可靠性检测系统
核心指标
• 输入通道：高压2端子输入2通道：绝缘耐压测试仪输入，脉冲线圈测试仪输入
• 输出通道：CH1～CH4(SW2001-04)，CH1～CH8(SW2001-08)，CH1～CH16(SW2001-16)
• 局部放电传感器输出：交流电压监测器(BNC端子)，交流局部放电电流传感器输出(BNC端子)，脉冲局部放电电流传感器输出(BNC端子)
• 最大输入电压：高压2端子输入-耐压测试仪输入端子：AC 5 kV rms、DC 5 kV、7.07 kV peak
• 输出额定电压：AC 5 kV rms、 DC 5 kV、8 kV peak(脉冲)
• 对地最大额定电压：高压2端子输入 -
耐压测试仪输入端子：AC 5 kV rms，DC 5 kV，7.07 kV peak
• 允许通过的最大脉冲电流：100 A peak
• 主电路继电器寿命：开关次数：500万次以上(参考值)
资源下载
• 详细指标请见 SW2001 面向电机定子综合测试系统的多路复用器 详细指标页。
注：本页内容与指标整理自日置官网该产品详情页及其官方资料；选配、可选功能以厂家最终配置为准。
日置HIOKI · onetest 仪器资源库
日置 · HIOKI
SW2001 面向电机定子综合测试系统的多路复用器
详细指标
产品简介
面向电机定子综合测试系统的多路复用器。SW2001 是 日置 官网 高压继电器盒 栏目下的产品。
详细指标
基本参数

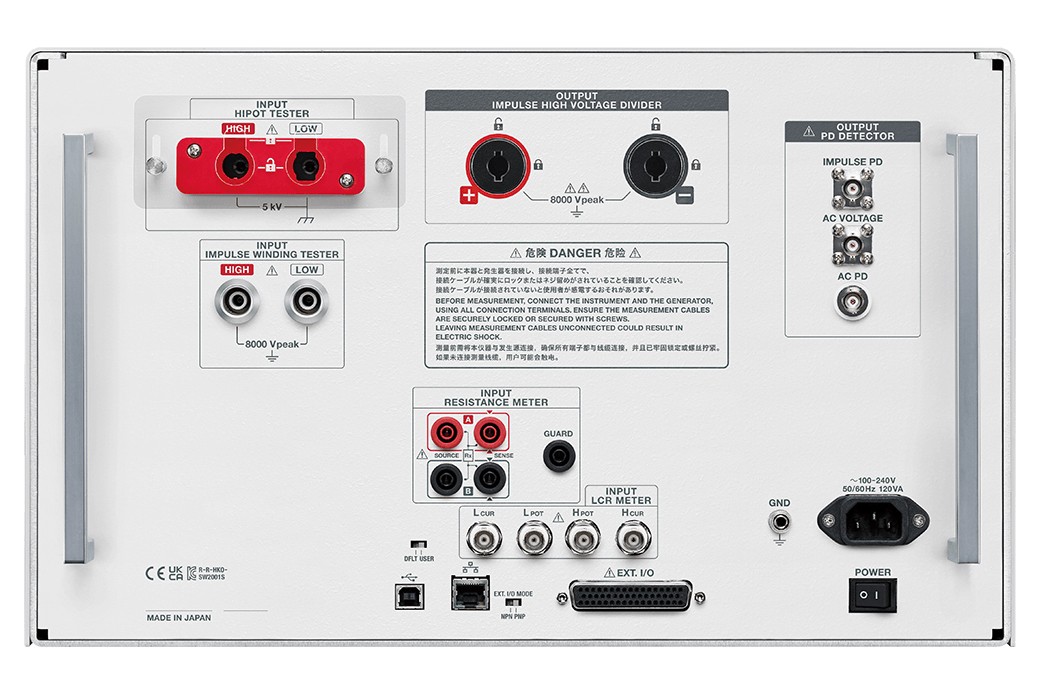

• 输入通道：高压2端子输入2通道：绝缘耐压测试仪输入，脉冲线圈测试仪输入
低压4端子输入2通道：LCR测试仪输入，电阻计输入
• 输出通道：CH1～CH4(SW2001-04)，CH1～CH8(SW2001-08)，CH1～CH16(SW2001-16)
各通道，SOURCE端子(或2端子用输出端子)和SENSE端子
• 局部放电传感器输出：交流电压监测器(BNC端子)，交流局部放电电流传感器输出(BNC端子)，脉冲局部放电电流传感器输出(BNC端子)
*仅限安装有ST9200A或ST9201-50时(下订单时需指定的选件)
• 最大输入电压：高压2端子输入-耐压测试仪输入端子：AC 5 kV rms、DC 5 kV、7.07 kV peak
高压2端子输入-脉冲输入端子：8 kV peak(脉冲)
低压4端子输入-LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak
• 输出额定电压：AC 5 kV rms、 DC 5 kV、8 kV peak(脉冲)
• 对地最大额定电压：高压2端子输入 -
耐压测试仪输入端子：AC 5 kV rms，DC 5 kV，7.07 kV peak
高压2端子输入 - 脉冲输入端子：8 kV peak(脉冲)
低压4端子输入 - LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak
输出端子：AC 5 kV rms、DC 5 kV、8 kV peak(脉冲)
• 允许通过的最大脉冲电流：100 A peak
• 主电路继电器寿命：开关次数：500万次以上(参考值)
一般参数
• 功能：连锁、通道延时、保护放电功能、加速放电功能
• 接口：USB, LAN, EXT. I/O
• 电源：额定电源电压：AC 100 V～240 V, 额定功率：120 VA
• 体积：约439.2(W)×约265.9(H)×约770(D) mm（不含突起物）
• 重量：SW2001-04：约20.5 kg，SW2001-08：约22.5 kg，SW2001-16：约27.0 kg
(不含订购时需指定的选件ST9200A、ST9201-50)
包含ST9200A的情况下：加上1.38 kg，包含ST9201-50的情况下：加上0.32 kg
• 附件：电源线 ×1, 使用注意事项 ×1, 启动指南 ×1, 支撑脚 ×4, EXT I/O连接器 ×1, EXT I/O连锁解除连接器 ×1
选件与型号
局部放电传感器
• 局部放电传感器ST9200A 用于交流局部放电测试，根据订购时的指定，内置在SW2001内。
• 局部放电传感器ST9201-50 用于脉冲局部放电测试，根据订购时的指定，内置在SW2001内。
连接线
• 连接线L1050-10 红黑套装，用于连接ST1005和SW2001，1.5m
• 连接线L2005 4端子：用于连接IM3533、1.5m
• 连接线L2111 4端子：用于连接RM3545、1.5m
• 连接线L2255 红黑套装：用于连接ST4030A、1.5m
• 单侧无接头测试线L2265 红色：用于连接SW2001与电机、3m，高压连接器-处于断开状态
• 连接线L2270 用于红色Hi：连接3153、1.5m
• 连接线L2271 用于黑色Low：连接3153、1.5m
• 连接线L9218 用于连接ST4200与SW2001、1.5m
通讯电缆
• USB线缆（A-B）L1002 1m
资源下载
