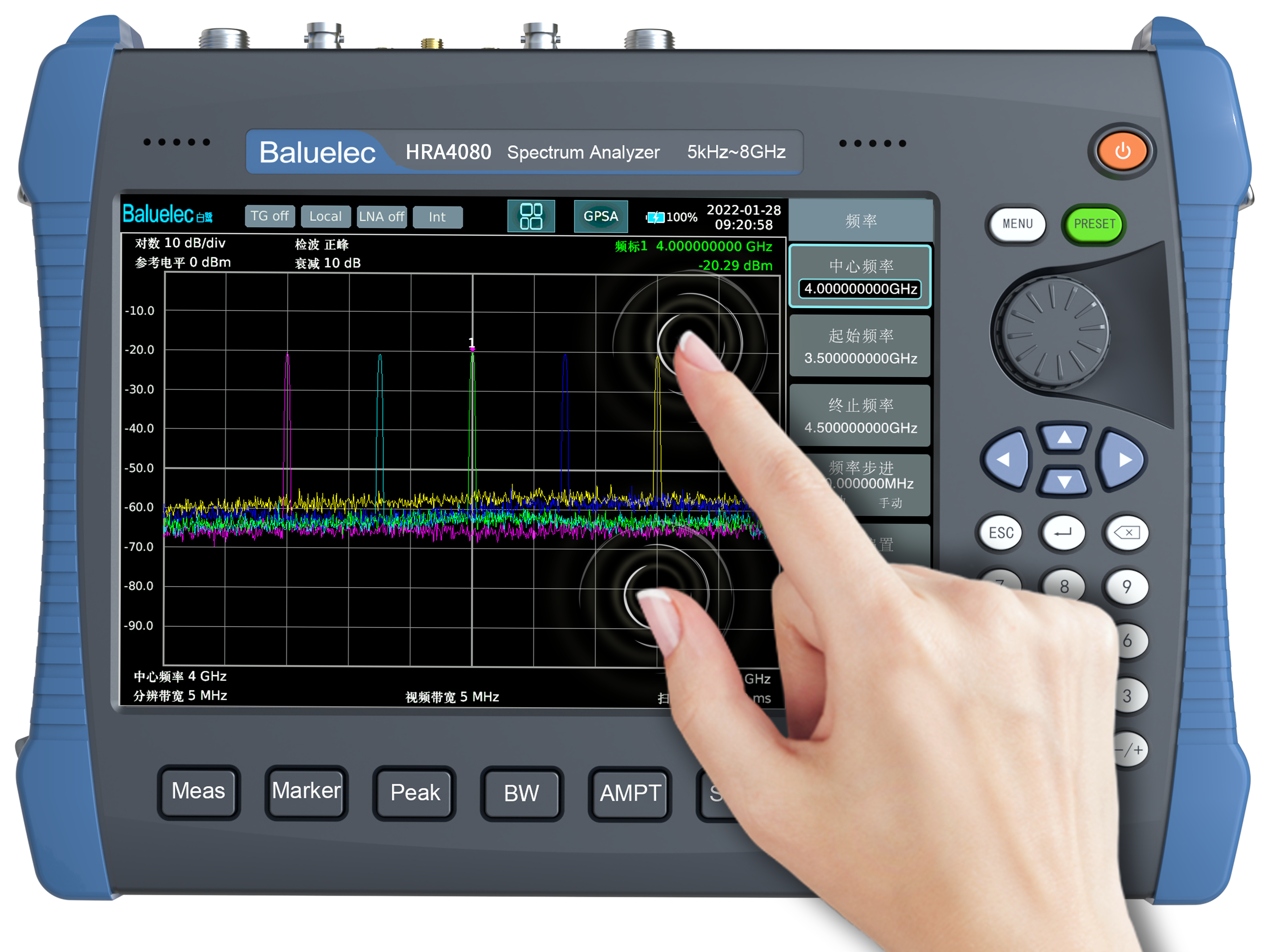

频率范围：5kHz~8GHz；噪声电平：优于<-162dBm@1GHz；最大实时带宽：40MHz；单边带相位噪声：< -98dBc/Hz @10kHz；高达80dB中镜频抑制；标配通用频谱分析、矢量网络分析、天馈线测量、场强测量和频谱高级测量等测量功能；可选配实时频谱、GPS/BD导航、USB功率探头、干扰定位等功能模块；10.1英寸高亮显示屏并支持触控操作；可拆卸锂离子电池；
ST4000系列9kHz至1.8/3/6GHz综合测试仪|白鹭电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ST系列综合测试仪产品集频谱分析仪、射频源、示波器、函数发生器、数字表、直流稳压电源等多个测量组件于一体，具有网络测量等组合测试功能，是一款性能优异的综合测试设备，满足多数用户的测试需求。

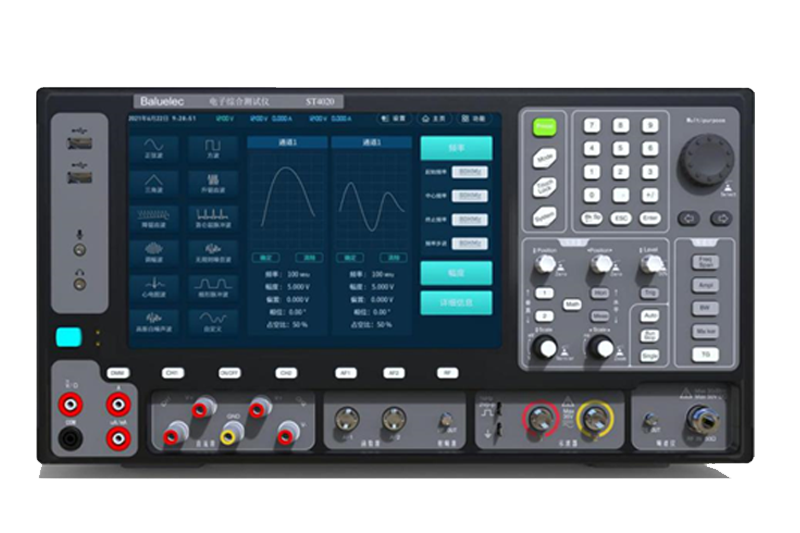

 | 合理的操作区域布局结合传统的使用习惯，精心设计的按键面板，提升用户的的适应速度。按功能划分的接口和快速功能键，操作更加便捷。 |

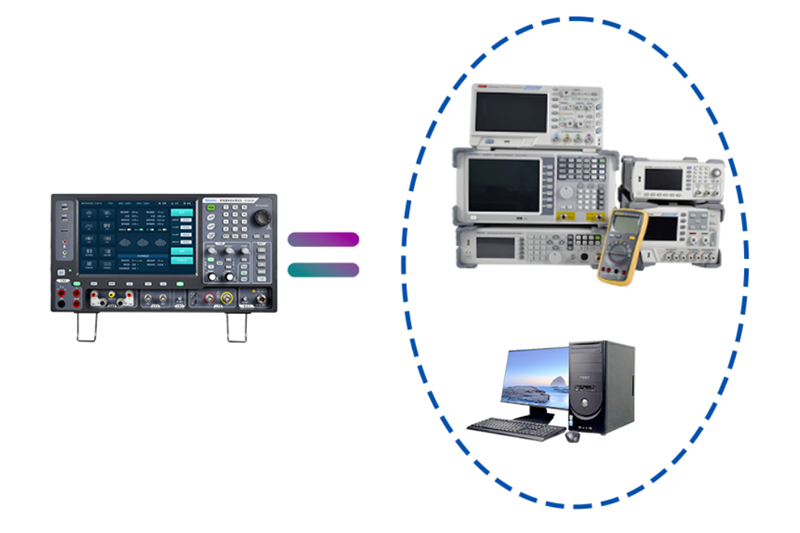

节约桌面空间ST4000综合测试仪和多种仪器的对比，只需要一台仪器完成多种测量 |  |

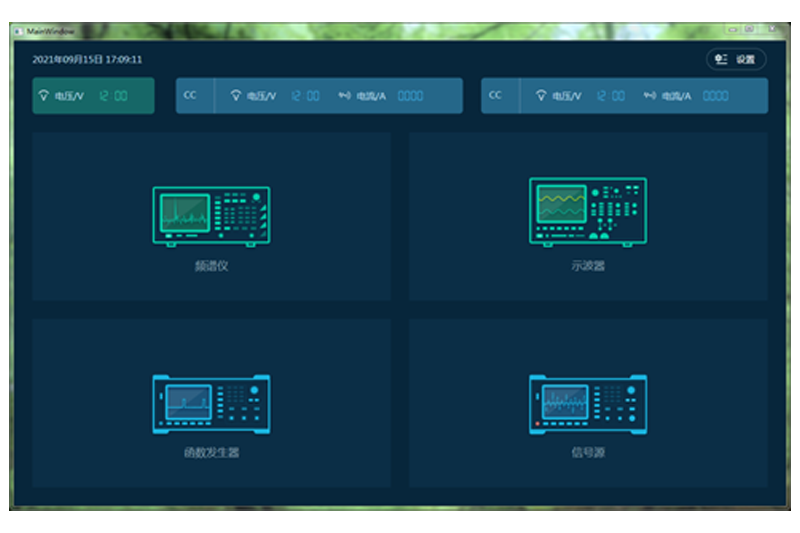

 | 一幅界面展现多种测量参数同时显示时域波形、频域波形、被测设备的工作电压、电流。 |

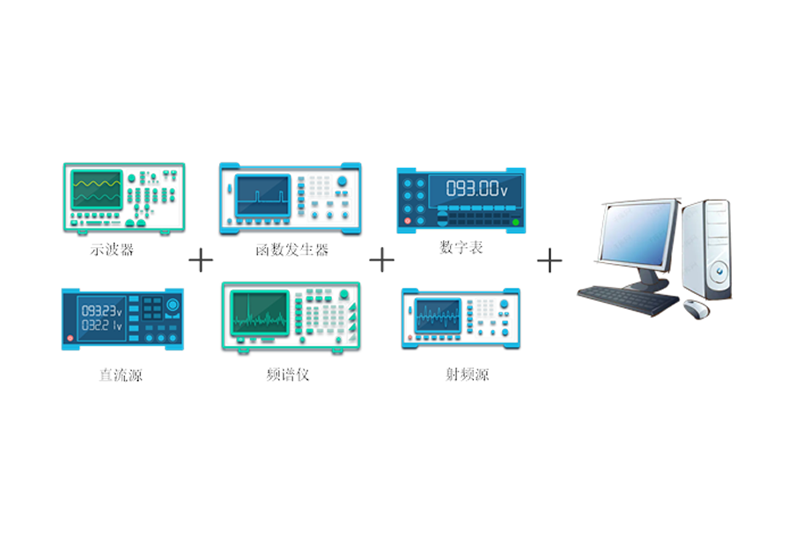

多种测量仪器集于一身集频谱分析仪、射频源、示波器、函数发生器、 数字表、直流稳压电源等多个测试、 测量组件于一体，满足用户的多种测试需求。 |  |
 | 高清屏幕电容触摸屏，操作灵敏；10.1寸高清屏，展示更多细节 |
频率范围：9kHz～6GHz
频率分辨率：10Hz~3MHz
最佳灵敏度：＜155dBm
相位噪声：-90dBc/Hz@100kHz
最大输入电平：+27dBm
模拟带宽：100MHz
采样率：1GSa/s
通道数：2
垂直分辨率：8bits
垂直灵敏度：1mV~10V
| 型号名称 | 频率范围 | 示波器模拟带宽 | 示波器采样率 | 函数发生器频率范围 | 数字表最大显示 | 直流源电压范围 |
| ST4010 | 9kHz～1.8GHz | 70MHz | 1GSa/s | 0～20MHz | 4000 | 0～15V |
| ST4030 | 9kHz～3GHz | 100MHz | 1GSa/s | 0～60MHz | 4000 | 0～15V |
| ST4060 | 9kHz～6GHz | 100MHz | 1GSa/s | 0～60MHz | 4000 | 0～15V |
关键词:
| 技术指标 | |||
| 型号 | ST4010 | ST4030 | ST4060 |
| 频谱仪参数 | |||
| 频率范围 | 9kHz~1.8GHz | 9kHz~3.0GHz | 9kHz~6GHz |
| 频率分辨率 | 10Hz~3MHz | ||
| 最佳灵敏度 | <155dBm | ||
| 相位噪声 | -90dBc@100kHz | ||
| 最大输入电平 | +27dBm | ||
| 示波器参数 | |||
| 模拟带宽 | 70MHz | 100MHz | |
| 采样率 | 1GSa/s | ||
| 通道数 | 2 | ||
| 垂直分辨率 | 8bits | ||
| 垂直灵敏度 | 1mV~10V | ||
| 存储深度 | 64K | ||
| 射频源参数 | |||
| 频率范围 | 9kHz~1.8GHz | 9kHz~3.0GHz | 9kHz~6GHz |
| 输出功率 | -120dBm~+10dBm | ||
| 谐波 | <-30dBc | ||
| 非谐波 | <-50dBc | ||
| 调制方式 | 模拟：AM/FM/φM | ||
| 数字：ASK/2FSK/4FSK/8FSK/2PSK/4PSK/8PSK | |||
| 函数发生器参数 | |||
| 频率范围 | 0~20MHz | 0~60MHz | |
| 频率分辨率 | luHz | ||
| 采样率 | 250MSa/s | ||
| 幅度范围 | 频率≤10MHz | 10MHz≤频率≤20MHz | 20MHz≤频率 |
| 1mVpp~20Vpp | 1mVpp~10Vpp | 1mVpp~5Vpp | |
| 幅度分辨率 | 1mV | ||
| 偏置调节范围 | 频率≤20MHz:±10V | 频 率 > 2 0 M H z : ± 2 . 5 V | |
| 输出阻抗 | 50 Ω | ||
| 相位调节 | 0~359.99° | ||
| 调制类型 | AM、FM、PM、ASK、FSK、PSK | ||
| 数字表 | |||
| 最大显示 | 4000 | ||
| 测量功能 | 电压、电流、电阻、电容 | ||
| 自动量程 | √ | ||
| 真有效值 | √ | ||
| 直流源参数 | |||
| 电压范围 | 0~15V | ||
| 电流范围 | 0~3A | ||
| 电压分辨率 | 10mV | ||
| 电流分辨率 | 10mA | ||
| 通道数量 | 双通道(可独立、串联、并联) | ||
手册
发表时间：2024-04-23
在线购买
安徽白鹭电子科技有限公司
地址：安徽省合肥市高新区创新产业园一期C4座7F
邮编：230088
| 配置 | 名称 | 规格 | 数量 |
| 主机 | 综合测试仪主机 | ST4010/ST4030/ST4060 | 1台 |
| 标配 | 万用表表笔 | 2只 | |
| 示波器探头 | PP-150 | 2套 | |
| 同轴连接器 | N/SMA-JK | 2个 | |
| 同轴电缆 | SMA/SMA-JJ-0.5M | 2根 | |
| 鳄鱼夹转香蕉头线缆 | 1米 | 2根 | |
| 鳄鱼夹转BNC线缆 | 1米 | 2根 | |
| 电源线 | 1.5米 国标 | 1根 | |
| 选配 | 驻波比电桥 | VB30 | 1套 |
| 跟踪源 | ST4000-TG | 1套 |
