1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪 (在产)

频率范围6kHz至13/20/33/45/53/67/90/110GHz

底部噪声(典型值,20GHz@30kHz频偏)-116dBc/Hz

单边带相位噪声(典型值,10GHz载波@10kHz频偏)-132dBc/Hz

输出功率:-120dBm至+20dBm

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

产品综述

Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器,频率范围覆盖宽、信号频谱纯度高,具有高准确度和大动态范围的功率输出,搭配单机双射频通道的设计,可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互,具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义等一系列新功能,打造用户的测试幸福感。Ceyear 1466系列信号发生器是从元器件级到系统级高标准测试的理想选择。



功能特点

  • 110GHz同轴频率覆盖,测试更简单、更精确

    Ceyear 1466系列信号发生器无需外接变频器,同轴输出频率覆盖6kHz~110GHz,保证了高精度的大动态范围幅度控制,具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接Ceyear 8240X系列变频器,可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试的利器。


1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

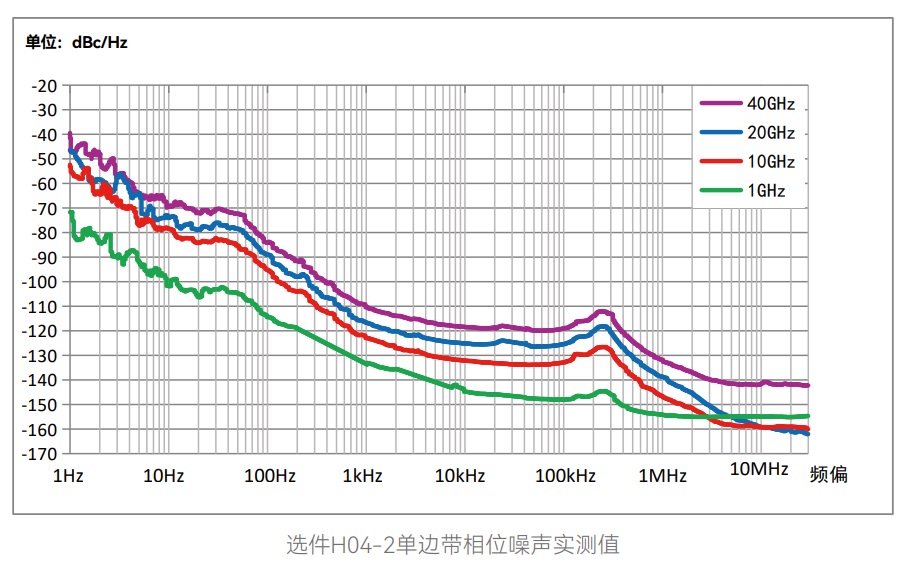

  • 出色的频谱纯度,让尖端测试更从容

    Ceyear 1466系列信号发生器支持高纯频谱信号输出,1GHz载波单边带(SSB)相位噪声典型值-145dBc/Hz@10kHz频偏,10GHz载波典型值-132dBc/Hz@10kHz频偏;20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏;10GHz载波杂散<-80dBc,谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。


    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

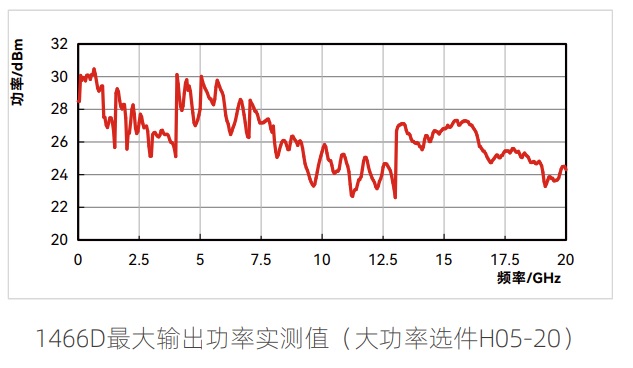

  • 大动态范围、高准确度功率输出

    Ceyear 1466系列信号发生器最大输出功率典型值:5GHz为+27dBm,20GHz为+24dBm, 30GHz为+25dBm,60GHz为+22dBm,110GHz为+3dBm。最小输出功率-150dBm(可设置),动态范围超过170dB。具有优异的功率准确度指标,典型值<0.5dB(20GHz以下)。


    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

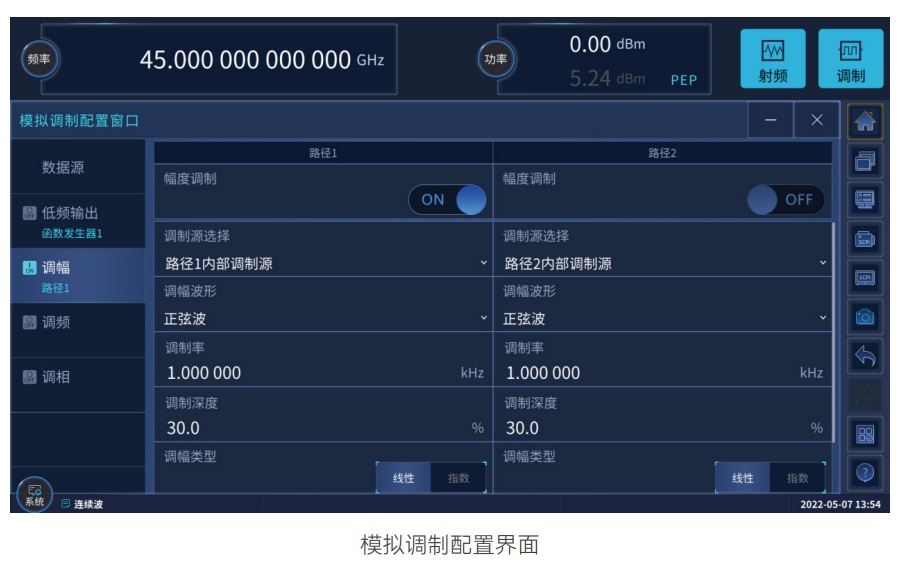

  • 齐全的模拟调制

    支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。


    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

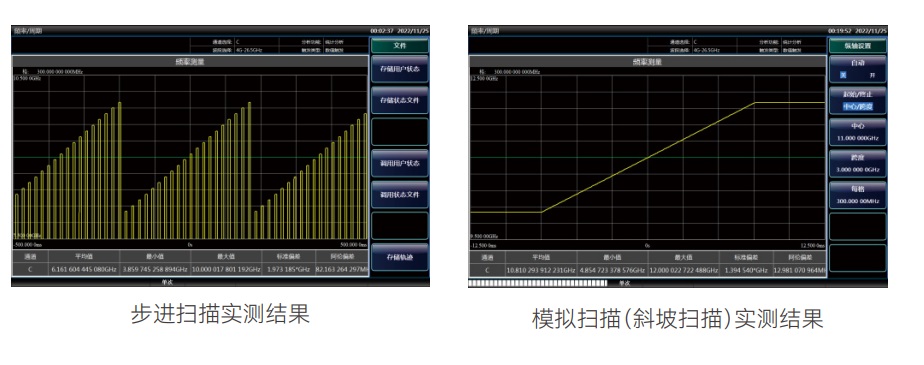

  • 多样式扫描功能

    支持步进扫描、列表扫描、模拟扫描(斜坡扫描)、功率扫描功能。

    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

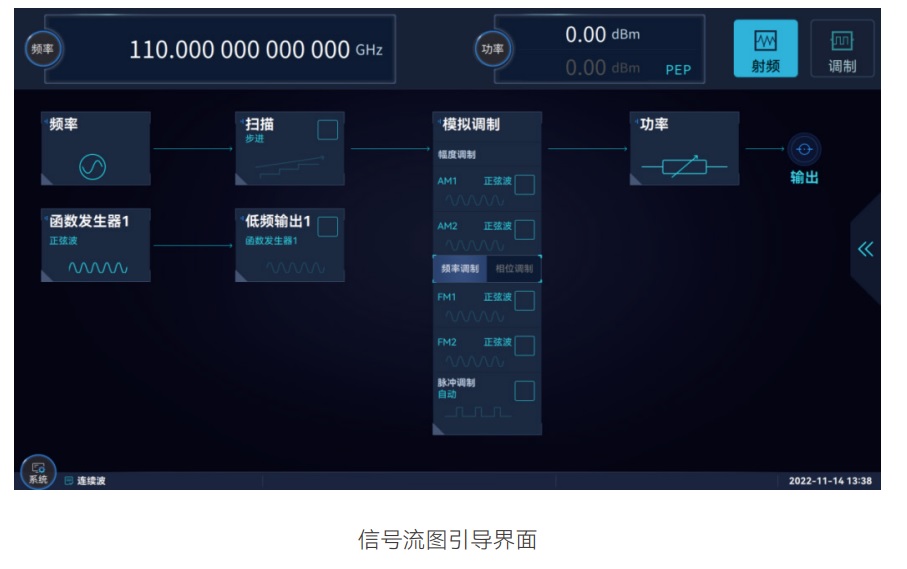

  • 可触控图形引导交互

    采用11.6吋高分辨率触摸屏,清晰展现主要参数及仪表状态信息,配合信号流图引导界面,让显示更直观,交互更友好。

    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

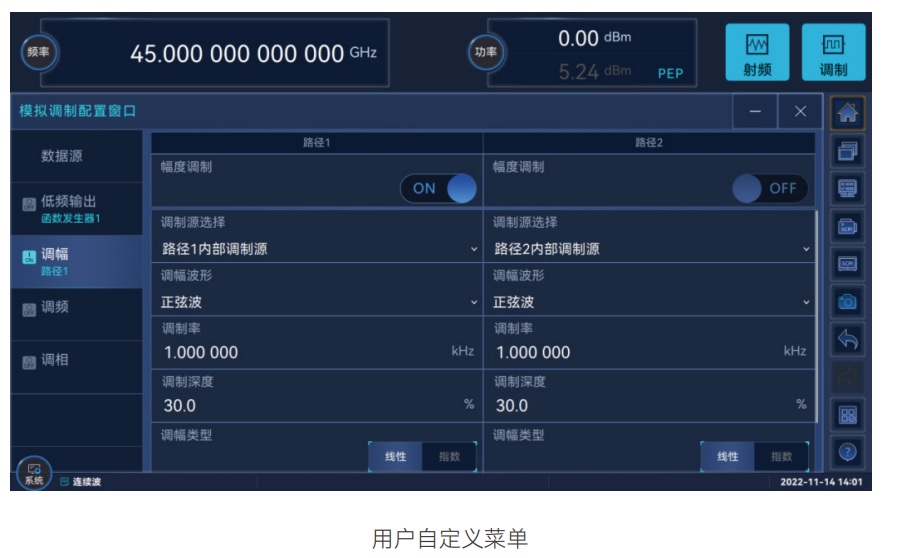

  • 用户操控界面灵活编辑

    支持用户自定义菜单,根据测试习惯,量身定制个性化用户操控界面,实现一个窗口内的多功能操作,避免菜单过深、反复查找的困扰。

    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

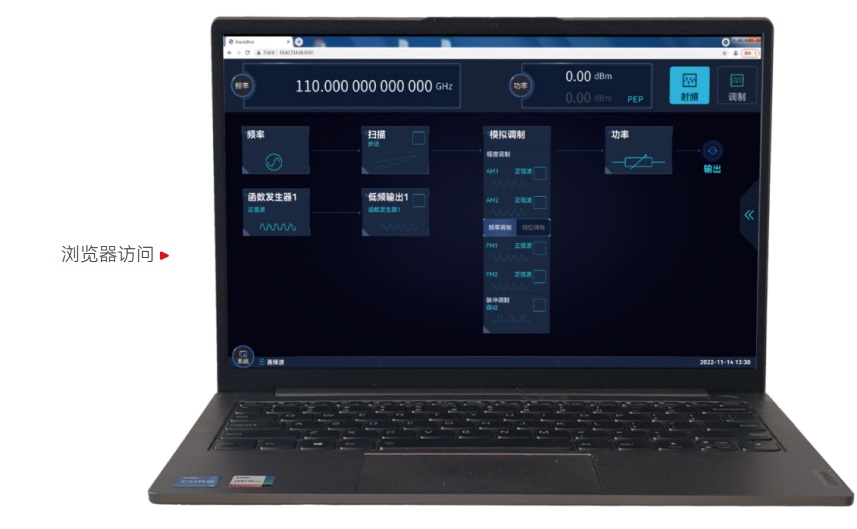

  • 支持跨平台客户端操控

    跨平台客户端及浏览器访问操控。支持多个客户端同时连结,仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪

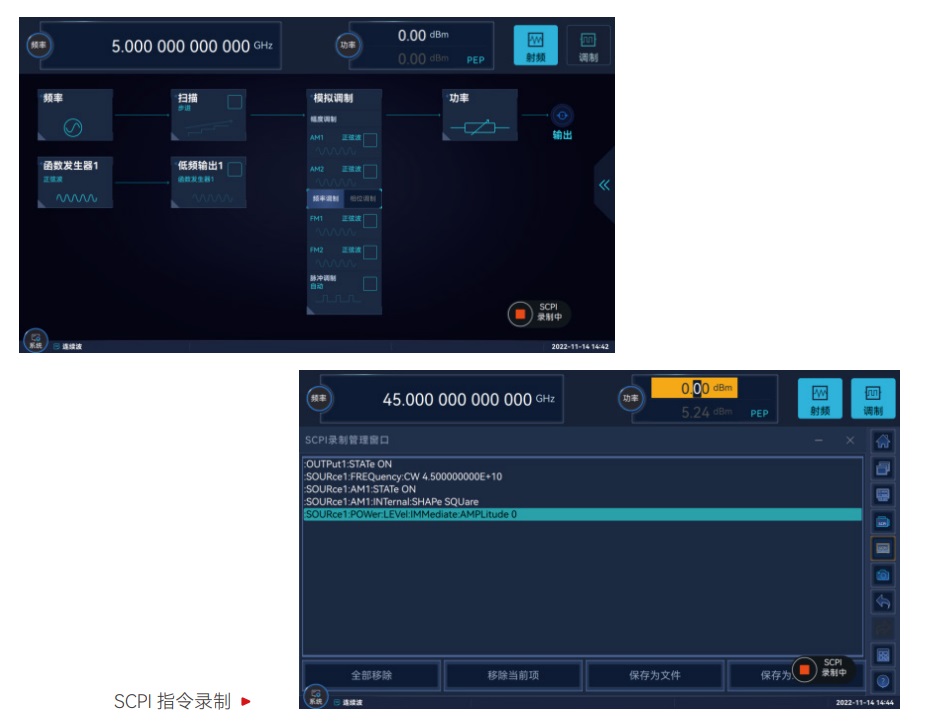

  • SCPI指令同步录制,脚本一键生成

    不仅可以一键导出录制的SCPI指令,还能自动生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程,让程控更简单。

    1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器|思仪







1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器 详细指标 | 思仪 Ceyear - onetest仪器资源库
思仪 · Ceyear
1466系列6kHz至13/20/33/45/53/67/90/110GHz模拟信号发生器 · 详细指标
技术规范
技术指标
频率特性
频率范围
1466C信号发生器 6kHz~13GHz
1466D信号发生器 6kHz~20GHz
1466E信号发生器 6kHz~33GHz
1466G信号发生器 6kHz~45GHz
(H06-40选件    6kHz~40GHz)
1466H信号发生器 6kHz~53GHz
1466L信号发生器 6kHz~67GHz
(最高频率至72GHz)
1466N信号发生器 6kHz~90GHz
1466P信号发生器 6kHz~110GHz
频率
N(内部YO谐波次数)
6kHz≤f≤10MHz
—
10MHz<f<50MHz
—
50MHz≤f≤62.5MHz
1/256
62.5MHz<f≤125MHz
1/128
125MHz<f≤250MHz
1/64
250MHz<f≤500MHz
1/32
500MHz<f≤1GHz
1/16
1GHz<f≤2GHz
1/8
2GHz<f≤4GHz
1/4
4GHz<f≤8GHz
1/2
8GHz<f≤20GHz
1
20GHz<f≤40GHz
2
40GHz<f≤67GHz
4
67GHz<f≤110GHz
6
频率分辨率
0.001Hz
频率准确度
±3×10-8 (出厂校准准确度,25℃±10℃)
频率温度
稳定度
标配、H04-1选件:±5×10-8
H04-2选件:±1×10-8
频率切换时间
<15ms
时基老化率
±5×10-10/天(连续通电30天后),±5×10-8/年
参考输出
频率
10MHz
100MHz/1GHz(选件H07)
功率
>+4dBm,至50Ω负载
功率>-3dBm,阻抗50Ω
参考输入
频率
1~100MHz,步进1Hz
100MHz/1GHz(选件H07)
功率
-5dBm~+10dBm,阻抗50Ω
-3dBm~+5dBm,输入阻抗50Ω
扫描特性
扫描模式
步进扫描  列表扫描  模拟扫描(斜坡扫描,选件S15)
功率扫描(选件S16)
模拟扫描(斜坡扫描,选件S15)
最大扫描速度
400MHz/ms,f>4GHz
扫描准确度
±0.05%扫宽(扫描时间100ms,在规定的100ms最大扫宽内)
功率特性
最小功率
(25℃±10℃)
型号
标配
程控步进衰减器选件H01-50/120/130/B130
1466C/D/E/G
-10dBm(可设置-20dBm)
选件H01-130/B103:
6kHz≤f<100kHz:-110.0dBm(可设置-150dBm)
f≥100kHz:       -130.0dBm(可设置-150dBm)
1466H/L
-10dBm(可设置-20dBm)
选件H01-120:
6kHz≤f<100kHz:-110.0dBm(可设置-140dBm)
f≥100kHz:       -120.0dBm(可设置-140dBm)
1466N/P
-10dBm(可设置-20dBm)
选件H01-50:-50.0dBm(可设置-70dBm)
1466D+H06-20
1466G+H06-40
-10dBm(可设置-20dBm)
选件H01-130:
6kHz≤f<100kHz     -90.0dBm(可设置-150dBm)
f≥100kHz         -120.0dBm(可设置-150dBm)
1466L+H06-67
-10dBm(可设置-20dBm)
选件H01-120:     -90.0dBm(可设置-140dBm)



最大功率1
(连续波,
25±10℃)















最大功率1
(连续波,
25±10℃)




















最大功率1
(连续波,
25±10℃)
1466C
频段
标配/选件H01-130/
H01-B130
选件H05-13/
H05-B13
选件H01-130+H05-13/
H01-B130+H05-B13
6kHz≤f≤50MHz
≥+15.0
≥+15.0
≥+15.0
50MHz<f≤13GHz2
≥+15.0
≥+20.0
≥+20.0
1466D
频段
标配/选件H01-130/
H01-B130
选件H05-20/
H05-B20
选件H01-130+H05-20/
H01-B130+H05-B20
6kHz≤f≤50MHz
≥+15.0
≥+15.0
≥+15.0
50MHz<f≤20GHz2
≥+15.0
≥+20.0
≥+20.0
1466E
频段
标配/选件H01-130/
H01-B130
选件H05-33/
H05-B33
选件H01-130+H05-33/
H01-B130+H05-B33
6kHz≤f≤50MHz
≥+8.0
≥+15.0
≥+15.0
50MHz<f≤6GHz2
≥+12.0
≥+20.0
≥+20.0
6GHz<f≤18GHz
≥+12.0
≥+18.0
≥+18.0
18GHz<f≤30GHz
≥+12.0
≥+17.0
≥+17.0
30GHz<f≤33GHz
≥+12.0
≥+18.0
≥+18.0
1466G
频段
标配/选件H01-130/
H01-B130
选件H05-45/H05-B45
选件H01-130+H05-45/
H01-B130+H05-B45
6kHz≤f≤50MHz
≥+8.0
≥+15.0
≥+15.0
50MHz<f≤6GHz2
≥+12.0
≥+20.0
≥+20.0
6GHz<f≤18GHz
≥+12.0
≥+18.0
≥+18.0
18GHz<f≤30GHz
≥+12.0
≥+17.0
≥+17.0
30GHz<f≤40GHz
≥+12.0
≥+18.0
≥+18.0
40GHz<f≤45GHz
≥+12.0
≥+14.0
≥+13.0
1466H
频段
标配/选件H01-120
选件H05-53
选件H01-120+H05-53
6kHz≤f≤50MHz
≥+8.0
≥+12.0
≥+12.0
50MHz<f≤20GHz2
≥+8.0
≥+17.0
≥+16.0
20GHz<f≤40GHz
≥+8.0
≥+15.0
≥+13.0
40GHz<f≤53GHz
≥+8.0
≥+20.0
≥+18.0
1466L
频段
标配/选件H01-120
选件H05-67
选件H01-120+H05-67
6kHz≤f≤50MHz
≥+8.0
≥+12.0
≥+12.0
50MHz<f≤20GHz2
≥+8.0
≥+17.0
≥+16.0
20GHz<f≤40GHz
≥+8.0
≥+15.0
≥+13.0
40GHz<f≤53GHz
≥+8.0
≥+20.0
≥+18.0
53GHz<f≤65GHz
≥+8.0
≥+18.0
≥+16.0
65GHz<f≤67GHz
≥+8.0
≥+15.0
≥+15.0
1466N
频段
标配/选件H01-50
选件H05-90
选件H01-50+H05-90
6kHz≤f≤50MHz
≥+5.0
≥+8.0
≥+8.0
50MHz<f≤20GHz2
≥+5.0
≥+13.0
≥+13.0
20GHz<f≤40GHz
≥+5.0
≥+12.0
≥+10.0
40GHz<f≤67GHz
≥+3.0
≥+10.0
≥+8.0
67GHz<f≤85GHz
≥0.0
≥+7.0
≥+5.0
85GHz<f≤90GHz
≥-5.0
≥+3.0
≥+0.0
1466P
频段
标配/选件H01-50
选件H05-110
选件H01-50+H05-110
6kHz≤f≤50MHz
≥+5.0
≥+8.0
≥+8.0
50MHz<f≤20GHz2
≥+5.0
≥+13.0
≥+13.0
20GHz<f≤40GHz
≥+5.0
≥+12.0
≥+10 .0
40GHz<f≤67GHz
≥+3.0
≥+10.0
≥+8.0
67GHz<f≤85GHz
≥0.0
≥+7.0
≥+5.0
85GHz<f≤110GHz
≥-5.0
≥+3.0
≥+0.0
1466D+H06-20,1466G+H06-40,1466L+H06-67
频段
标配
选件:H01-130/120
6kHz≤f≤50MHz
≥+15.0
≥+15.0
50MHz<f≤3.5GHz
≥+33.0
≥+32.0
3.5GHz<f≤4GHz
≥+30.0
≥+30.0
4GHz<f≤20GHz
≥+33.0
≥+32.0
20GHz<f≤28GHz
≥+30.0
≥+29.0
28GHz<f≤40GHz
≥+25.0
≥+23.0
40GHz<f≤60GHz
≥+23.0
≥+22.0
60GHz<f≤65GHz
≥+20.0
≥+18.0
65GHz<f≤67GHz
≥+18.0
≥+17.0
功率准确度
(25°C±10°C)
标配
      功率(dBm)
频率
-10dBm≤P≤+10dBm
+10dBm<P≤+25dBm
+25dBm<P
6kHz≤f≤50MHz
±1.0dB
±1.0dB
±1.0dB
50MHz<f≤3GHz
±0.5dB
±0.5dB
±0.5dB
3GHz<f≤20GHz
±0.9dB
±0.9dB
±0.9dB
20GHz<f≤40GHz
±1.0dB
±1.0dB
±1.0dB
40GHz<f≤50GHz
±1.3dB
±1.3dB
±1.3dB
50GHz<f≤67GHz
±1.8dB
±1.8dB
±1.8dB
67GHz<f≤85GHz
±2.0dB
±2.0dB
±2.0dB
85GHz<f≤110GHz
±2.2dB
—
—
功率准确度
(25°C±10°C)
H01-130/120/50/B130程控步进衰减器选件
      功率(dBm)
频率
-120dBm≤P≤-90dBm
-90dBm<P≤
-50dBm
-50dBm<P≤+10dBm
+10dBm<P≤+25dBm
+25dBm<P
6kHz≤f≤50MHz
—
±1.5dB
±1.0dB
±1.0dB
—
50MHz<f≤3GHz
±1.2dB
±0.7dB
±0.5dB
±0.5dB
±1.0dB
3GHz<f≤20GHz
±1.8dB
±0.9dB
±0.9dB
±0.9dB
±1.2dB
20GHz<f≤40GHz
—
±1.2dB
±1.0dB
±1.0dB
—
40GHz<f≤50GHz
—
±1.5dB
±1.3dB
±1.3dB
—
50GHz<f≤67GHz
—
±2.0dB
±1.8dB
±1.8dB
—
67GHz<f≤85GHz
—
—
±2.0dB
±2.0dB
—
85GHz<f≤110GHz
—
—
±2.2dB
—
—
功率分辨率
0.01dB
功率温度
稳定性
0.02dB/℃(典型值3)
输出阻抗
50Ω(额定值)
源驻波比VSWR
(内稳幅)
(典型值)
100kHz≤f≤20GHz
<1.6
20GHz<f≤40GHz
<1.8
40GHz<f≤67GHz
<2.0
67GHz<f≤85GHz
<2.5
85GHz<f≤110GHz
<3.0
最大反向功率
0.5W(0VDC)(额定值)
频谱纯度
谐波4
(在+10dBm与最大功率两者中的较小者)
频率
标配
H08/H08B射频低谐波选件
100kHz≤f≤10MHz
<-30dBc
<-40dBc
10MHz≤f≤3GHz
<-30dBc
<-55dBc
3GHz<f≤67GHz
<-55dBc
<-55dBc
67GHz<f≤110GHz
<-40dBc
<-40dBc
分谐波
(在+10dBm与最大功率两者中的较小者)
50MHz≤f≤20GHz
<-95dBc
20GHz<f≤40GHz
<-70dBc
40GHz<f≤110GHz
<-50dBc
非谐波
(在0dBm处,3kHz频偏以远)
频率
标配/选件H04-1
选件H04-2
6kHz≤f≤250MHz
<-58dBc
<-68dBc
250MHz<f≤10GHz
<-70dBc
<-80dBc
10GHz<f≤20GHz
<-64dBc
<-74dBc
20GHz<f≤40GHz
<-58dBc
<-68dBc
40GHz<f≤67GHz
<-52dBc
<-62dBc
67GHz<f≤110GHz
<-48dBc
<-58dBc
单边带相位声
(dBc/Hz,在+10dBm或与最大输出功率
两者中的较小者)5
标配
频偏
频率
10Hz
100Hz
1kHz
10kHz
100kHz
1MHz
10MHz
10MHz
—
<-110
<-128
<-134
<-138
—
—
100MHz
—
<-110
<-128
<-134
<-138
—
—
250MHz<f≤500MHz
—
<-108
<-126
<-132
<-136
—
—
0.5   GHz<f≤1GHz
—
<-103
<-121
<-130
<-130
—
—
1GHz<f≤2GHz
—
<-97
<-117
<-124
<-124
—
—
2GHz<f≤4GHz
—
<-92
<-111
<-118
<-118
—
—
4GHz<f≤10GHz
—
<-85
<-105
<-110
<-110
—
—
10GHz<f≤20GHz
—
<-79
<-98
<-104
<-104
—
—
20GHz<f≤40GHz
—
<-73
<-91
<-98
<-98
—
—
40GHz<f≤67GHz
—
<-68
<-85
<-92
<-92
—
—
67GHz<f≤110GHz
—
<-62
<-79
<-86
<-86
—
—
H04-1低相位噪声选件
频偏
频率
10Hz
100Hz
1kHz
10kHz
100kHz
1MHz
10MHz
10MHz
—
<-120
<-141
<-148
<-150
—
—
100MHz
—
<-118
<-141
<-148
<-148
—
—
250MHz<f≤500MHz
—
<-111
<-130
<-145
<-143
—
—
0.5GHz<f≤1GHz
—
<-105
<-124
<-140
<-138
—
—
1GHz<f≤2GHz
—
<-100
<-118
<-134
<-132
—
—
2GHz<f≤4GHz
—
<-93
<-113
<-128
<-126
—
—
4GHz<f≤10GHz
—
<-85
<-105
<-120
<-118
—
—
10GHz<f≤20GHz
—
<-79
<-99
<-114
<-112
—
—
20GHz<f≤40GHz
—
<-73
<-93
<-108
<-106
—
—
40GHz<f≤67GHz
—
<-67
<-87
<-103
<-101
—
—
67GHz<f≤110GHz
—
<-61
<-81
<-97
<-95
—
—
单边带相位声
(dBc/Hz,在+10dBm或与最大输出功率
两者中的较小者)5
H04-2超低相位噪声选件
频偏
频率
10Hz
100Hz
1kHz
10kHz
100kHz
1MHz
10MHz
10MHz
<-120
<-136
<-141
<-148
<-150


100MHz
<-102
<-118
<-141
<-148
<-148
<-148
<-148
250MHz<f≤500MHz
<-92
<-112
<-135
<-146
<-148
<-150
<-150
0.5GHz<f≤1GHz
<-90
<-110
<-133
<-144
<-147
<-150
<-150
1GHz<f≤2GHz
<-88
<-104
<-127
<-138
<-142
<-148
<-148
2GHz<f≤4GHz
<-82
<-99
<-122
<-134
<-136
<-146
<-148
4GHz<f≤10GHz
<-77
<-91
<-120
<-130
<-130
<-140
<-1545
10GHz<f≤20GHz
<-71
<-85
<-114
<-122
<-122
<-134
<-152
20GHz<f≤40GHz
<-63
<-79
<-106
<-116
<-116
<-128
<-142
40GHz<f≤67GHz
<-57
<-73
<-100
<-112
<-112
<-122
<-136
67GHz<f≤110GHz
<-51
<-67
<-90
<-104
<-104
<-116
<-128
调制特性
频率调制
(选件S11)
最大频偏:N×20MHz(N为基波谐波次数)
准确度(1kHz速率,N×20kHz≤频偏<N×800kHz):<±   (2.5%×设置频偏+20Hz)
调制率(3dB带宽,N×500kHz频偏):0.01Hz~10MHz
失真(1kHz速率,N×20kHz≤频偏<N×800kHz):<1%
相位调制
(选件S11)
最大相偏:正常模式:N×20.0rad(N为YO谐波次数)
宽带模式:N×2rad
低噪声模式:N×0.2rad
准确度(1kHz速率,N×0.2rad≤相偏<N×8rad,正常模式):<±   (3%×设置相偏+0.02rad)
调制率(3dB带宽):宽带模式DC~10MHz(典型值)
失真(1kHz速率,N×0.8rad≤相偏<N×8rad相偏,总谐波失真):<0.8%
幅度调制
(10MHz<f≤50GHz,选件S11)
最大深度:>90%
调制率(3 dB带宽,30%调制深度):DC~100kHz
准确度(1kHz调制率,30%调制深度):±(5%×设置深度+1%)
失真(1kHz调制率,线性方式,总谐波失真,30%调制深度):<1.5%
脉冲调制(S13覆盖S12功能指标)
脉冲调制(S13覆盖S12功能指标)

≤50MHz<f≤67GHz
>67GHz
脉冲调制选件S12
开关比
>80dB
>60dB
上升下降时间
<20ns
<30ns
重复频率
0.1Hz~25MHz
0.1Hz~25MHz
最小脉宽
0.1μs
0.1μs
窄脉冲调制选件S13
开关比
>80dB
>60dB
上升下降时间
<10ns
<30ns
重复频率
0.1Hz~25MHz
0.1Hz~25MHz
最小脉宽
20ns
0.1μs
低频输出/函数发生器
(选件S14)
支持频率/相位调制、幅度调制调制源输出
波形:正弦波,方波,三角波,锯齿波、噪声,双正弦,扫频正弦
频率范围:正弦波、双正弦、扫频正弦DC~10MHz;方波、三角波、锯齿波0.1Hz~1MHz
频率分辨率:0.1Hz
低频输出:幅度0~5Vpp(额定值),至50Ω负载
一般特性
射频
输出端口
1466C/D:3.5mm(阳),阻抗50Ω
1466H/L:1.85mm(阳),阻抗50Ω
1466E/G:2.4mm(阳),阻抗50Ω
1466N/P:1.0mm(阳),阻抗50Ω
尺寸
(宽×高×深)
外形尺寸:(474.6±4.0)mm×(193±2.5)mm×(609.5±4.0)mm
公称尺寸:(426±2.0)mm×(177±1.2)mm×(500±2.0)mm(不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸)
重量
<35kg(型号、选件配置不同,重量不同)
电源
(110±10%)VAC,(50~60)±5%Hz或(220±10%)VAC,(50~60)±5%Hz(自适应)
功耗
<600W
温度
工作温度:0℃~+50℃;存储温度:-40℃~+70℃
数据来源:中电科思仪(Ceyear)官网产品页「技术指标」,2026 年 11 月按新版站点重建。
全部



思仪官方渠道


官方渠道(官网 / 热线 / 邮箱)


• 客服热线 400-168-4191


• Email ceqd@ceyear.com


• 官网 www.ceyear.com


• 客服平台 400-168-4191(官网「客服平台」入口)


全国办事处


青岛总部(山东青岛)


• 山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796


• Email ceqd@ceyear.com


中电科思仪科技(安徽)有限公司(安徽蚌埠)


• 中国(安徽)自贸区蚌埠片区 芦山大道1515号院内A9栋 400-880-4191


• Email cebb@ceyear.com


国内服务中心


• 上海服务中心

上海市徐汇区田州路99号10栋318 021-63802485


• 北京服务中心

北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170


• 深圳服务中心

深圳市南山区讯美科技广场3座1610 0755-26917059


• 西安服务中心

陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402


• 成都服务中心

成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157


• 南京服务中心

南京市雨花台区金阳东街12号A1栋1802 025-86674041


海外销售部


• 山东省青岛市黄岛区香江路98号 0532-86896691




主机型号

主机型号

编号

名称

描述


1466C

信号发生器

6kHz~13GHz


1466D

信号发生器

6kHz~20GHz


1466E

信号发生器

6kHz~33GHz


1466G

信号发生器

6kHz~45GHz


1466H

信号发生器

6kHz~53GHz


1466L

信号发生器

6kHz~67GHz


1466N

信号发生器

6kHz~90GHz


1466P

信号发生器

6kHz~110GHz


选件型号

编号

名称

描述

选配

1466-H01-130

130dB程控步进衰减器

用于扩展输出功率动态范围,

适用于1466C/D/E/G。

1466-H01-120

120dB程控步进衰减器

用于扩展输出功率动态范围。

适用于1466H/L。

1466-H01-90

90dB程控步进衰减器

用于扩展输出功率动态范围。

适用于1466H/L。

1466-H01-50

50dB程控步进衰减器

用于扩展输出功率动态范围,

适用于1466N/P。

1466-H01-B130

通道B 130dB程控步进衰减器

用于扩展通道B输出功率动态范围。

适用于1466C/D,必选1466-H11-B13/B20选件。

1466-H04-1

低相位噪声

优化相位噪声,10GHz@10kHz:-120dBc/Hz。1466-H04-1、1466-H04-2必选其一。


1466-H04-2

超低相位噪声

优化相位噪声,10GHz@10kHz:-128dBc/Hz。1466-H04-1、1466-H04-2必选其一。


1466-H04-B1

通道B低相位噪声

优化通道B相位噪声,10GHz@10kHz:-120dBc/Hz,必选1466-H11-B13/B20。1466-H04-B1、1466-H04-B2必选其一。


1466-H04-B2

通道B超低相位噪声

优化通道B相位噪声,10GHz@10kHz:-128dBc/Hz,必选1466-H11-B13/B20、1466-H04-2。1466-H04-B1、1466-H04-B2必选其一。


1466-H05-13

13GHz大功率输出

提高最大输出功率。

适用于1466C。

1466-H05-20

20GHz大功率输出

提高最大输出功率。

适用于1466D。

1466-H05-33

33GHz大功率输出

提高最大输出功率。

适用于1466E。

1466-H05-45

45GHz大功率输出

提高最大输出功率。

适用于1466G。

1466-H05-53

53GHz大功率输出

提高最大输出功率。

适用于1466H。

1466-H05-67

67GHz大功率输出

提高最大输出功率。

适用于1466L。

1466-H05-90

90GHz大功率输出

提高最大输出功率。

适用于1466N。

1466-H05-110

110GHz大功率输出

提高最大输出功率。

适用于1466P。

1466-H05-B13

13GHz通道B大功率输出

提高通道B最大输出功率。

适用于1466C,需选1466-H11-B13选件。

1466-H05-B20

20GHz通道B大功率输出

提高通道B最大输出功率。

适用于1466D,需选1466-H11-B20选件。

1466-H07

100MHz/1GHz参考输入输出

支持100MHz或1GHz参考信号输入和输出功能。

所有主机可选配

1466-H11-B13

13GHz通道B

增加通道B,输出6kHz~13GHz模拟信号。

适用于1466C/D。

1466-H11-B20

20GHz通道B

增加通道B,输出6kHz~20GHz模拟信号。适用于1466D。

适用于1466D。

1466-H94

机柜安装套件

安装到机柜的专用套件。

所有主机可选配

1466-H99

铝合金运输箱

高强度轻便专用铝合金运输箱,带提把和万向滚轮,方便运输。

所有主机可选配

1466-H100

用户手册(纸质版)

提供纸质版详细的用户手册。

所有主机可选配

1466C-JL

计量服务

提供计量校准服务,提供计量报告

限1466C选配

1466D-JL

计量服务

提供计量校准服务,提供计量报告

限1466D选配

1466E-JL

计量服务

提供计量校准服务,提供计量报告

限1466E选配

1466G-JL

计量服务

提供计量校准服务,提供计量报告

限1466G选配

1466H-JL

计量服务

提供计量校准服务,提供计量报告

限1466H选配

1466L-JL

计量服务

提供计量校准服务,提供计量报告

限1466L选配

1466C-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466C选配

1466D-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466D选配

1466E-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466E选配

1466G-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466G选配

1466H-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466H选配

1466L-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466L选配

1466N-EWT1

保修期以外延长保修

保修期以外延长保修1年

限1466N选配

1466P-EWT

保修期以外延长保修

保修期以外延长保修1年

限1466P选配

软件型号

编号

名称

描述

选配

1466-S11

模拟调制功能

增加模拟调制功能,包括AM,FM,ΦM。


1466-S12

脉冲调制功能

增加脉冲调制功能,最小脉宽100ns。


1466-S13

窄脉冲调制功能

增加脉冲调制功能,最小脉宽20ns。


1466-S14

低频输出/函数发生功能

增加低频输出及函数发生器功能。


1466-S15

模拟扫描功能

增加模拟扫频功能(斜坡扫描)。


1466-S16

功率扫描功能

增加功率扫描功能。


标配附件

编号

名称

描述

选配

1

电源线组件

标准三芯电源线


2

快速使用指南



3

编程手册



4

产品合格证




0条提问

X

提问

X

回答

暂无视频



0条口碑
X

发表口碑

口碑标题
口碑
上传图片

ONETEST仪器资源库

联系电话:+86-755-23033660

电子邮箱:info@onetest.cn

Onetest仪器资源库

公众号

Onetest仪器资源库

视频号

Onetest仪器资源库

bilibili

Onetest仪器资源库

小助手

© 2026 Onetest仪器资源库 All Rights Reserved   粤ICP备17028186号-2      粤公网安备44030902003758

AI问答
