1465C/D/F/H/L -V 100kHz至10/20/40/50/67GHz矢量信号发生器|思仪 (在产)

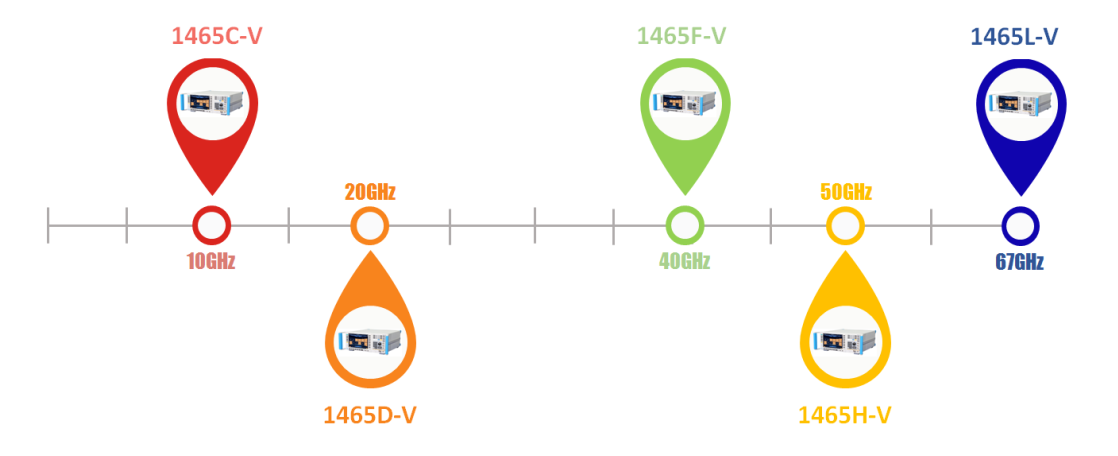

频率范围

1465C-V:100kHz~10GHz

1465D-V:100kHz~20GHz

1465F-V:100kHz~40GHz

(最高频率至44GHz)

1465H-V:100kHz~50GHz

1465L-V:100kHz~67GHz

频率

N（内部YO谐波次数）

100kHz≤f≤250MHz

1/8

250MHz＜f≤500MHz

1/16

500Hz＜f≤1GHz

1/8

1GHz＜f≤2GHz

1/4

2GHz＜f≤3.2GHz

1/2

3.2GHz＜f≤10GHz

1

10GHz＜f≤20GHz

2

20GHz＜f≤28.5GHz

3

28.5GHz＜f≤50GHz

5

50GHz＜f≤67GHz

10

频率分辨率

0.001Hz

频率切换时间

＜20ms（典型值2）

时基老化率（典型值3）

±5×10 -10 /天（连续通电30天后）

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1～50MHz，步进1Hz

功率

-5dBm～+10dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描  列表扫描  模拟扫描  功率扫描

模拟扫频

（选件H03）

最大扫描速度

100kHz≤f≤500MHz

25MHz/ms

500Hz＜f≤1GHz

50MHz/ms

1GHz＜f≤2GHz

100MHz/ms

2GHz＜f≤3.2GHz

200MHz/ms

3.2GHz＜f

400MHz/ms

扫描准确度

±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内）

功率特性

最小功率

型号

标配

选件H01A/B

1465C/D/F-V

-20dBm

-110dBm（可设置-135dBm）

1465H/L

-20dBm

-90dBm（可设置-110dBm）

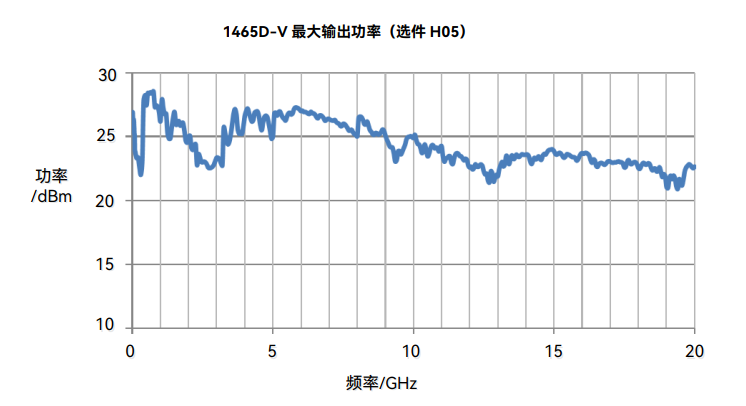

最大功率

（25±10°C）

频率范围

标配

程控步进衰减器选件H01A/B

大功率输出选件H05

选件H01A/B+H05

1465C/D-V

100kHz≤f≤20GHz

15dBm

15dBm

20dBm

20dBm

1465F-V

100kHz≤f≤9GHz

10dBm

10dBm

18dBm

18dBm

9GHz＜f≤30GHz

10dBm

10dBm

15dBm

15dBm

30GHz＜f≤40GHz

10dBm

10dBm

12dBm

12dBm

1465H/L-V

100kHz≤f≤15GHz

5dBm

5dBm

15dBm

15dBm

15GHz＜f≤30GHz

5dBm

5dBm

12dBm

12dBm

30GHz＜f≤60GHz

5dBm

4dBm

8dBm

6dBm

60GHz＜f≤67GHz

4dBm

3dBm

6dBm

4dBm

功率准确度

（25±10°C）

标配

频率    功率（dBm）

10～20

-10～10

-20～-10

100kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤20GHz

±0.8dB

±0.8dB

±1.5dB

20GHz＜f≤40GHz

±1.0dB

±0.9dB

±1.8dB

40GHz＜f≤50GHz

---

±1.3dB

±1.8dB

50GHz＜f≤67GHz

---

±1.5dB

±2.0dB

H01A/B程控步进衰减器选件

频率    功率（dBm）

10～20

-10～10

-70～-10

-90～-70

100kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.5dB

2GHz＜f≤20GHz

±0.8dB

±0.8dB

±0.9dB

±1.8dB

20GHz＜f≤40GHz

±1.0dB

±0.9dB

±1.0dB

±2.0dB

40GHz＜f≤50GHz

---

±1.3dB

±1.5dB

±2.5dB

50GHz＜f≤67GHz

---

±1.5dB

±1.8dB

±3.0dB

功率分辨率

0.01dB

功率温度稳定性

0.02dB/℃（典型值）

输出阻抗

50Ω（额定值3）

源驻波比VSWR

（内稳幅）（典型值）

100kHz≤f≤2GHz

＜1.4

2GHz＜f≤20GHz

＜1.6

20GHz＜f≤40GHz

＜1.8

40GHz＜f≤67GHz

＜2.0

最大反向功率

0.5W（0V DC）（额定值）

频谱纯度4

谐波

（在+10dBm或与最大输出功率两者中的较小者）

频率

标配

100kHz≤f≤10MHz

＜-25dBc

10MHz＜f≤2GHz

＜-30dBc

2GHz＜f≤9GHz

＜-55dBc

9GHz＜f≤14GHz

＜-55dBc

14GHz＜f≤20GHz

＜-55dBc

20GHz＜f≤67GHz

＜-45dBc（典型值）

分谐波（在+10dBm或与最大输出功率两者中的较小者）

100kHz≤f≤10GHz

无

10GHz＜f≤20GHz

<-60dBc

20GHz＜f≤67GHz

<-45dBc

非谐波（在0dBm处，3kHz频偏以远）

频率

标配

选件H04

100kHz≤f≤250MHz

＜-58dBc

＜-58dBc

250MHz＜f≤3.2GHz

＜-74dBc

＜-80dBc

3.2GHz＜f≤10GHz

＜-62dBc

＜-70dBc

10GHz＜f≤20GHz

＜-56dBc

＜-64dBc

20GHz＜f≤28.5GHz

＜-52dBc

＜-52dBc

28.5GHz＜f≤40GHz

＜-45dBc

＜-45dBc

40GHz＜f≤60GHz

＜-42dBc

＜-42dBc

单边带相位噪声

（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者）

频率

1Hz

10Hz

100Hz

1kHz

10kHz

100kHz

100kHz≤f≤250MHz

---

---

-104

-121

-128

-130

250MHz＜f≤500MHz

---

---

-108

-126

-132

-136

0.5 GHz＜f≤1GHz

---

---

-101

-121

-130

-130

1GHz＜f≤2GHz

---

---

-96

-115

-124

-124

2GHz＜f≤3.2GHz

---

---

-92

-111

-120

-120

3.2GHz＜f≤10GHz

---

---

-81

-101

-110

-110

10GHz＜f≤20GHz

---

---

-75

-95

-104

-104

20GHz＜f≤28.5GHz

---

---

-69

-89

-98

-98

28.5GHz＜f≤50GHz

---

---

-64

-84

-92

-92

50GHz＜f≤67GHz

---

---

-57

-77

-86

-86

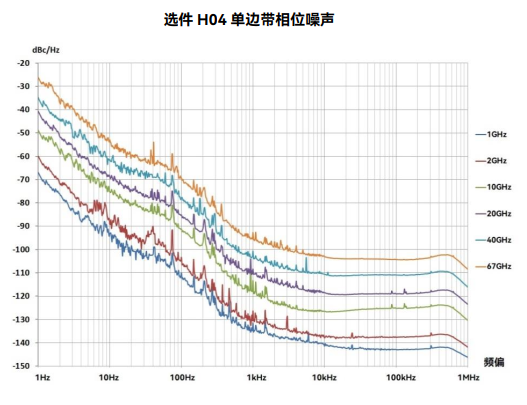

H04超低相位噪声选件

100kHz≤f≤250MHz5

-64

-92

-105

-123

-138

-142

250MHz＜f≤500MHz

-67

-93

-111

-126

-138

-142

0.5GHz＜f≤1GHz

-62

-91

-105

-123

-138

-138

1GHz＜f≤2GHz

-57

-86

-100

-117

-133

-133

2GHz＜f≤3.2GHz

-52

-81

-96

-113

-128

-128

3.2GHz＜f≤10GHz

-43

-72

-85

-105

-120

-120

10GHz＜f≤20GHz

-37

-66

-79

-98

-114

-114

20GHz＜f≤28.5GHz

-31

-60

-73

-91

-108

-108

28.5GHz＜f≤50GHz

-26

-54

-68

-85

-102

-102

50GHz＜f≤67GHz

-20

-48

-62

-79

-96

-96

调制特性

频率调制

（10MHz＜f≤50GHz,选件H02A）

最大频偏：N×16MHz（N为YO谐波次数）

准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）：

             <±   (3.5%×设置频偏+20Hz)

调制率（3dB带宽，500kHz频偏）：DC-10MHz

失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1%

相位调制

（10MHz＜f≤50GHz,选件H02A）

最大相偏：

正常模式：N×16rad（N为YO谐波次数）

宽带模式：N×1.6rad（N为YO谐波次数）

准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）：

       <± (5%×设置相偏+0.01 rad)

调制率（3dB带宽，宽带模式）：DC～10MHz（典型值）

失真（1kHz速率，N×0.2rad≤相偏＜N×8rad相偏，总谐波失真）：<1%

幅度调制

（10MHz＜f≤50GHz,选件H02A）

最大深度：＞90％

调制率（3 dB带宽,   30%调制深度）：DC～100kHz

准确度（1kHz调制率,30%调制深度）：±（6％×设置深度+1％）

失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5%

脉冲调制

（选件H02B）

500MHz～3.2GHz

大于3.2GHz

开关比

＞80dB

＞80dB

上升下降时间

＜20ns

＜20ns

内稳幅最小脉宽

1μs

1μs

非稳幅最小脉宽

0.1μs

0.1μs

窄频率调制

（选件H02C）

50MHz～3.2GHz

大于3.2GHz

开关比

＞80dB

＞80dB

上升下降时间

＜15ns

＜10ns

内稳幅最小脉宽

1μs

1μs

非稳幅最小脉宽

30ns

20ns

内部调制信号发生器

（选件H02A/B/C）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦

频率范围：正弦波、双正弦、扫频正弦DC～10MHz；方波、三角波、锯齿波0.1Hz～100kHz

频率分辨率：0.1Hz

低频输出：幅度0～3Vpeak（额定值），至50Ω负载

脉冲调制信号：脉冲宽度：20ns～（42s-10ns）

脉冲周期：100ns～42s 分辨率：10ns

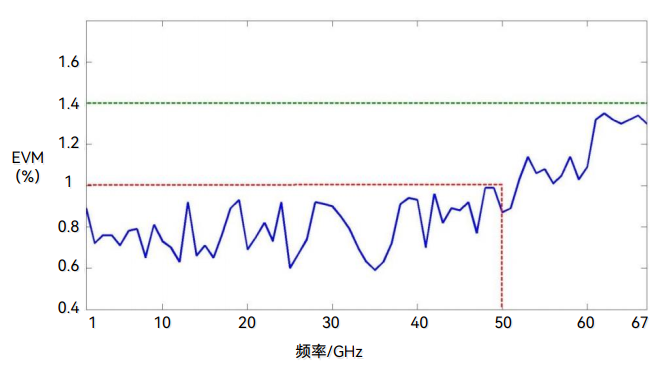

矢量调制精度（校准后，25℃±10℃）

（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm）

1465C/D/F-V

50MHz～40GHz（或最高频率）

EVM（RMS%）<1.4%

1465H/L-V

50MHz～40GHz

EVM（RMS%）<1.4%

40GHz～67GHz（或最高频率）

EVM（RMS%）<2.5%

内部调制带宽

（载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz）

标配：

     120MHz（多音 ，音调数量 51， 频率间隔   2.4MHz，±3dB带宽）；

H31大调制带宽选件：

     200MHz（多音 ，音调数量 51， 频率间隔   4MHz，±3dB带宽）；

H36  500MHz大调制带宽选件：

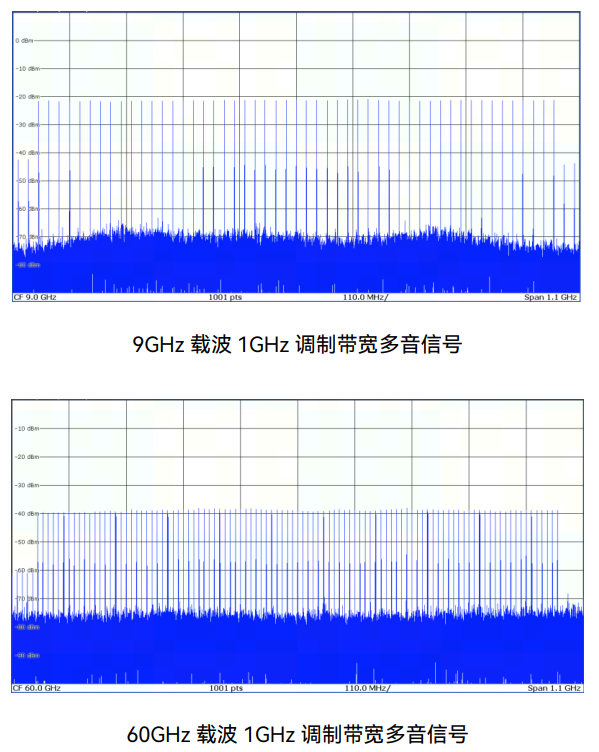

     500MHz（多音 ，音调数量 512，±3dB带宽）；

H37  1GHz大调制带宽选件：

     1GHz（多音 ，音调数量 512，±3dB带宽）。

外部调制带宽

（载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz）

200MHz（稳幅开环，I通道输入100mVrms正弦波，±4dB带宽）

外部宽带调制带宽

（选件H33）

（7GHz、18GHz、35GHz、48GHz）

2GHz（稳幅开环，I通道输入100mVrms正弦波，±6dB带宽）

内部基带信号发生器

通道数：2（I和Q）

最大码元速率：

标配：60Msps

选件H31：125Msps

选件H36：156.25Msps

选件H37：312.5Msps

  基带波形内存：

    标配：1G样点

选件H32：2G样点

实时基带模式：

调制格式：

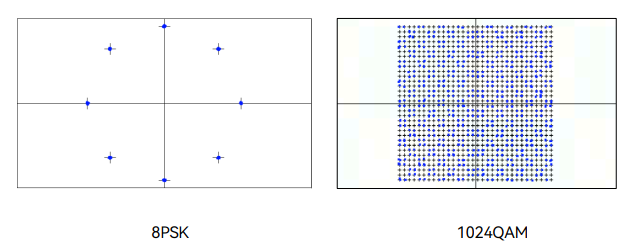

    PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK

    QAM：4、16、32、64、128、256、512、1024

    FSK：2、4、8、16

    ASK、MSK，任意波调制

双音模式最大频率间隔：200MHz

EVM：<1.0%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）

任意波模式：

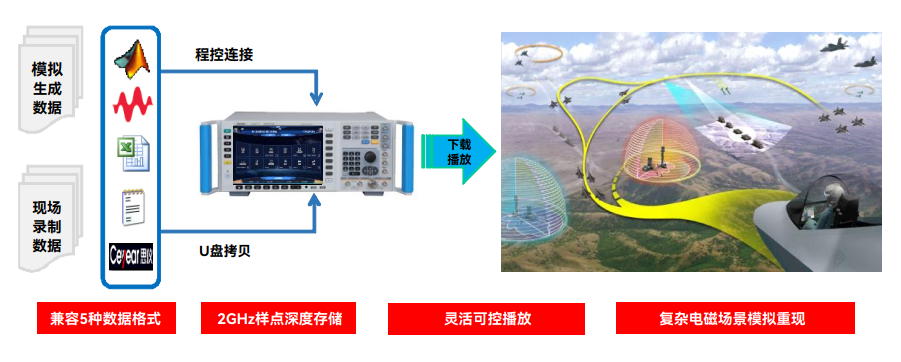

数据格式：Mat-File 5、ASCII、Binary、cap、csv。

触发：

触发类型：连续、单次、门控、高级波形段；

触发源：键触发、外部触发、总线触发（GPIB、LAN）；

触发模式：自动播放、触发播放、触发复位、单次自动、单次触发缓冲、单次复位、门控（高、低）、波形段单次、波形段连续；

AWGN

（选件S03）

加噪类型：纯噪声、连续波干扰、加性噪声；

噪声带宽：120/200MHz；

信噪声设置范围：0～60dB。

一般特性

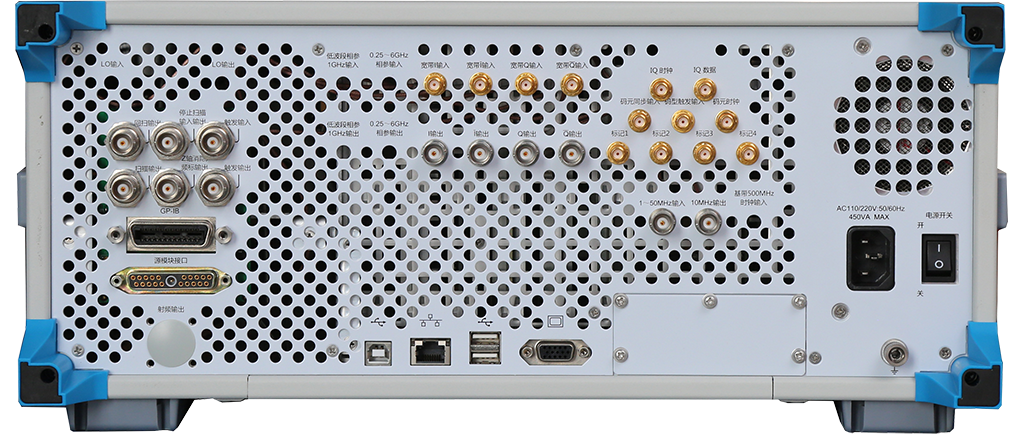

射频输出端口

1465C-V：N型（阴），阻抗50Ω

1465D-V：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω

1465F-V：2.4mm（阳），阻抗50Ω

1465H/L-V：1.85 mm（阳），阻抗50Ω

最大外形尺寸

（宽×高×深）

517mm×192mm×550mm（包括把手和防护底角）

435mm×178mm×498mm（不包括把手和防护底角）

重量

＜28千克（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

小于400W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
