光泰通信 Brightas · 深圳光泰通信设备有限公司
DWDM并行扫描一拖四测试系统
DWDM/AWG 一拖四并行扫描 · TLS 扫描 + 单功率计点测 · 1260 至 1620nm
产品简介
支持不同类型的DWDM/AWG模块（器件）以及100G Lan WDM器件的扫描和PDL测试，参数设置灵活，界面可视化、操作非常简便。支持多工位对可调光源进行实时并行共享扫描测试，工位之间互不干扰，无需排队等待。

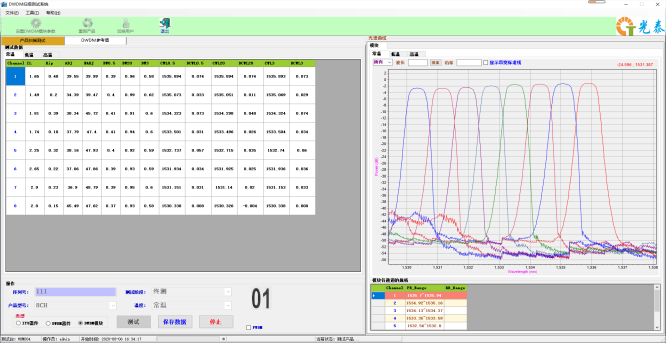

图：测试界面示意图
官方定位：作为光泰通信的光无源器件测试系统产品，DWDM并行扫描一拖四测试系统 面向光通信器件研发、批量生产与测试场景，覆盖光无源器件与光模块的产线检测需求。
核心参数
• 工作波长：1260 至 1620 nm
• 测试指标：ITU IL/Min IL/Max IL/PDL/Ripple/TDL/CWL/Bandwidth/Isolation
• 插损（IL）不确定度：±0.05（光纤熔接测试）；±0.1（连接头测试） dB
• 测量模式：TLS 扫描/单功率计点测
• 单通道扫描时间：6 至 10 s
• 单点 PDL 纯测时间：3 至 5 s
• 可测产品类型：DWDM/AWG、100G LAN-WDM 器件与模块
主要特点
支持不同类型的DWDM/AWG模块（器件）以及100G Lan WDM器件的扫描和PDL测试，参数设置灵活，界面可视化、操作非常简便。
支持多工位对可调光源进行实时并行共享扫描测试，工位之间互不干扰，无需排队等待。
自动计算ITU IL、Min IL、Max IL、IL uniformity、Ripple、PDL、CWL（0.5dB，1dB，3dB等）、中心波长与ITU波长的偏移量，Bandwidth、Isolation、Crosstalk等参数。
自动分析计算各种所需的测试参数结果，自动判定测试结果；所有数量海量保存，自动生成出货报表。
资源下载
• 详细指标：全部技术指标已单独整理，详见 DWDM并行扫描一拖四测试系统 详细指标页
onetest仪器资源库 · 光泰通信 DWDM并行扫描一拖四测试系统
光泰通信 Brightas · 深圳光泰通信设备有限公司
DWDM并行扫描一拖四测试系统 · 详细指标
DWDM/AWG 一拖四并行扫描 · TLS 扫描 + 单功率计点测 · 1260 至 1620nm
产品简介
支持不同类型的DWDM/AWG模块（器件）以及100G Lan WDM器件的扫描和PDL测试，参数设置灵活，界面可视化、操作非常简便。支持多工位对可调光源进行实时并行共享扫描测试，工位之间互不干扰，无需排队等待。
官方规格表
下表按光泰通信官网 DWDM并行扫描一拖四测试系统 产品页规格表整理；未特别说明均为典型值。
• 工作波长：1260 至 1620 nm
• 测试指标：ITU IL/Min IL/Max IL/PDL/Ripple/TDL/CWL/Bandwidth/Isolation
• 插损（IL）不确定度：±0.05（光纤熔接测试）；±0.1（连接头测试） dB
• 测量模式：TLS 扫描/单功率计点测
• 单通道扫描时间：6 至 10 s
• 单点 PDL 纯测时间：3 至 5 s
• 可测产品类型：DWDM/AWG、100G LAN-WDM 器件与模块
注：以上参数取自光泰通信官网该产品页规格表，完整指标与适用条件以官方资料为准。
资源下载
• 产品介绍：产品定位、核心参数与主要特点详见 DWDM并行扫描一拖四测试系统 产品介绍页
