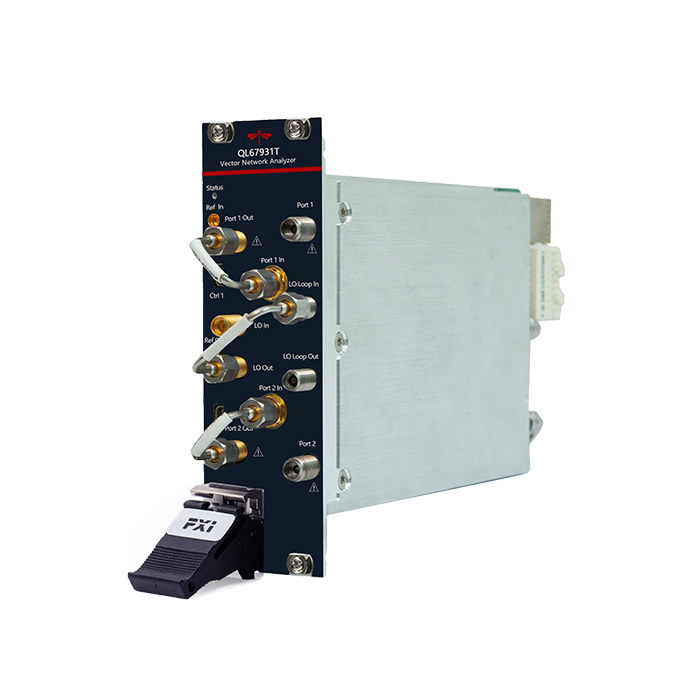

QL67931T是PXle接口的模块化矢量网络分析仪，测量频率范围涵盖10MHz~53GHz，外形紧凑，在动态范围、迹线噪声、测试精度和扫描速度等关键性能上表现优异，可以轻松应对天线测试、高速线缆测试、半导体芯片测试、微波组件等测试的挑战。
频率范围：1MHz~50GHz动态范围：typ.120dB迹线噪声：5mdB rms @(IFBW=1kHz)单点测量速度：48μs/point @(IFBW=500kHz)支持远程控制： LAN
同厂商产品
频率范围100kHz至14/20/26.5/43.5GHz系统动态范围133dB@10GHz2或4端口
频率范围500Hz至9/14/20/26.5/32/44/50/53/67/90/110GHz谐波抑制-60dBc@20GHz系统动态范围131dB@20GHz系统迹线噪声（IFBW:1kHz）0.002dB@10GHz反射跟踪 ±0.01dB@10GHz
3672系列10MHz至13.5/26.5/43.5/50/67GHz矢量网络分析仪|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
3672系列矢量网络分析仪产品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是通信、导航等系统的科研、生产过程中必不可少的测试设备。
功能特点
人性化用户界面简洁直观，便于操作，可提高测试效率
校准类型灵活可选，兼容多种校准件
3672系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴机械校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。
多窗口显示所有测量通道
本产品具有多通道和多窗口显示功能，最多支持64个通道，最多可同时显示32个测量窗口，每个窗口最多可同时显示16条测试轨迹，使观测结果更加直观，用户使用更加方便。
录制功能实现一键自动化测试
记录用户在使用仪器过程中所有操作步骤，同时可以随时插入用户编辑的提示对话框，并且准时弹出提示对话框，等待用户确认，实现用户交互功能，真正实现了智能仪器一键自动化功能。
大动态范围
3672系列矢量网络分析仪采用混频接收的设计理念，有效扩展整机的测试动态范围，可以满足您对大动态范围的测试需求。
外设接口丰富，灵活实用
3672系列矢量网络分析仪采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口（包括GPIB、USB和LAN等）完成数据通讯。
迹线噪声小，测量精度高
3672系列矢量网络分析仪优异的迹线噪声指标极大地提高了整机的测试精度，可满足用户精确测量的需要，特别有助于小插损器件的精确测量。（下图以3672B为例）
时域分析
3672系列矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障点精确定位。
高级时域分析（TDR选件）
随着信息产业的高速发展，对网络带宽的需求也越来越高，需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，传输链路的特性变化会显著的影响信号传输质量，高级时域分析选件是评价高速链路信号传输质量的重要手段。
TDR时域阻抗测试，可以精准测试传输线上阻抗特性的变化情况，定位不连续性。
便捷的近端与远端串扰测试，可同时分析时域和频域数据，用于测试多条传输线之间的相互影响的程度。
高级时域分析选件提供基于S参数的虚拟眼图生成及分析功能。仿真码型输出单元用于产生0、1变化的数据位，把仿真码型和被测件的时域冲激响应进行卷积，叠加后得到虚拟眼图。
根据不同的高速数字通信标准，高级时域分析选件可以使用预先定义好的眼图模板进行高效率Pass/Fail测试。
高级时域分析选件可以在仿真眼图上施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入，模拟真实环境下高速链路不同位置的仿真眼图。
自动夹具移除功能，实现非标准接头器件测试
矢量网络分析仪的测量对象涉及到非标准接头器件，如封装微波器件、在片器件等。此类器件最显著的特点是无法与矢量网络分析仪直接相连。使用夹具可以将被测件连接到矢量网络分析仪上，但同时也引入了夹具误差。自动夹具移除功能可以进行夹具参数的提取、存储以及夹具去嵌入，以获得被测件的真实参数，其操作简便，精度高。
进行夹具的描述时，可以设置单端夹具及差分夹具，也可以选择夹具的端口数等信息。进行夹具参数的提取，需要对夹具标准进行测量。在标准描述界面，夹具标准包含三种类型：直通标准、开路标准、短路标准。
利用自动夹具移除功能，把被测件作为一个整体，进行平衡参数提取，并进行四端口的去嵌入。测试结果显示，传输参数能够很好的去除掉，同样近端串扰和远端串扰也得到有效去除。
技术规范
3672A/B技术规范
频率特性 | ||||||
频率范围 | 10MHz～13.5/26.5GHz | |||||
频率分辨率 | 1Hz | |||||
频率准确度 | ±1×10-7（23℃±3℃） | |||||
端口谐波抑制 | 典型值 | |||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～26.5GHz） | -51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～26.5GHz） | ||||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -18dBc（13.5～26.5GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -21dBc（13.5～26.5GHz） | ||||
端口功率特性 | 典型值 | |||||
功率扫描范围 | 33dB（10～500MHz） 30dB（0.5～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz） | 42dB（10～500MHz） 37dB（0.5～4GHz） 42dB（4～7GHz） 41dB（7～13.5GHz） 38dB（13.5～20GHz） 35dB（20～26.5GHz） | ||||
最大输出功率 （标配、400选件） | 端口1、3 | 0dBm（0.01～4GHz）（滤波模式） +9dBm（10～50MHz）（高功率模式） +6dBm（0.05～4GHz）（高功率模式） +12dBm（4～7GHz） +8dBm（7～13.5GHz） +6dBm（13.5～20GHz） +4dBm（20～26.5GHz） | +16dBm（10～50MHz）（高功率模式） +11dBm（0.05～4GHz）（高功率模式） +16dBm（4～7GHz） +14dBm（7～13.5GHz） +11dBm（13.5～20GHz） +9dBm（20～26.5GHz） | |||
端口2、4 | +13dBm（10～50MHz） +13dBm（0.05～4GHz） +10dBm（4～7GHz） +9dBm（7～13.5GHz） +6dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +16dBm（10～50MHz） +16dBm（0.05～4GHz） +16dBm（4～7GHz） +15dBm（7～13.5GHz） +13dBm（13.5～20GHz） +8dBm（20～26.5GHz） | ||||
最大输出功率 （201、401、402选件） | 端口1、3 | -1dBm（0.01～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +10dBm（4～7GHz） +6dBm（7～13.5GHz） +4dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +15dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +15dBm（4～7GHz） +13dBm（7～13.5GHz） +10dBm（13.5～20GHz） +8dBm（20～26.5GHz） | |||
端口2、4 | +12dBm（10～50MHz） +12dBm（0.05～4GHz） +9dBm（4～7GHz） +8dBm（7～13.5GHz） +5dBm（13.5～20GHz） 0dBm（20～26.5GHz） | +15dBm（10～50MHz） +15dBm（0.05～4GHz） +15dBm（4～7GHz） +14dBm（7～13.5GHz） +12dBm（13.5～20GHz） +7dBm（20～26.5GHz） | ||||
1dB压缩电平 | / | +13dBm | ||||
脉冲特性 | 典型值 | |||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | ||||
脉冲过度时间 （10％-90％） | 30ns | 20ns | ||||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～26.5GHz） | |||||
网络参数特性 | 典型值 | |||||
系统动态范围 | 90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz） | 100dB（0.01～1GHz） 128dB（1～4GHz） 135dB（4～10GHz） 132dB（10～20GHz） 129dB（20～24GHz） 125dB（24～26.5GHz） | ||||
有效方向性 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 53dB（2～26.5GHz） | ||||
有效源匹配 | 40dB（0.01～2GHz） 30dB（2～26.5GHz） | 46dB（0.01～2GHz） 36dB（2～26.5GHz） | ||||
有效负载匹配 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 51dB（2～26.5GHz） | ||||
反射跟踪 | ±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz） | ±0.004dB（0.01～2GHz） ±0.010dB（2～26.5GHz） | ||||
传输跟踪 | ±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz） | ±0.005dB（0.01～2GHz） ±0.015dB（2～26.5GHz） | ||||
其他 | 典型值 | |||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.0500（10～50MHz） 0.0070（50～500MHz） 0.0020（0.5～13.5GHz） 0.0030（13.5～20GHz） 0.0050（20～26.5GHz） | 0.0020（10～50MHz） 0.0008（50～500MHz） 0.0009（0.05～13.5GHz） 0.0008（13.5～20GHz） 0.0010（20～26.5GHz） | ||||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz） | 0.020（10～50MHz） 0.006（50～500MHz） 0.006（0.05～13.5GHz） 0.006（13.5～20GHz） 0.012（20～26.5GHz） | ||||
中频带宽 | 1Hz～5MHz | |||||
幅度显示分辨率 | 0.001dB/div | |||||
相位显示分辨率 | 0.01°/div | |||||
参考电平幅度设置要求值 | -500～+500dB | |||||
参考电平相位设置要求值 | -500～+500° | |||||
一般特性 | ||||||
端口接头形式 | 3.5mm（阳头），系统阻抗50欧姆 | |||||
测量端口数 | 3672A/B标配：2端口；3672A/B-400选件：4端口 | |||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | |||||
操作系统 | Windows 7 | |||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | |||||
外形尺寸 | 宽´高´深=426mm×266mm×550mm（不含底脚、把手） 宽´高´深=516mm×280mm×640mm（含把手、底脚和后脚） | |||||
最大功耗 | 400W | |||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | |||||
最大重量 | 42kg | |||||
3672C/D技术规范
频率特性 | |||||
频率范围 | 10MHz～43.5/50GHz | ||||
频率分辨率 | 1Hz | ||||
频率准确度 | ±1×10-7（23℃±3℃） | ||||
端口谐波抑制 | 典型值 | ||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～50GHz） | -51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～50GHz） | |||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～50GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～50GHz） | |||
端口功率特性 | 典型值 | ||||
功率扫描范围 | 32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～47GHz） 15dB（47～50GHz） | 41dB（10～500MHz） 40dB（0.5～4GHz） 36dB（4～13.5GHz） 38dB（13.5～40GHz） 36dB（40～47GHz） 23dB（47～50GHz） | |||
最大输出功率 （标配、400选件） | 端口1、3 | -1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +5dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz） | +13dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +13dBm（13.5～40GHz） +10dBm（40～47GHz） -1dBm（47～50GHz） | ||
端口2、4 | +11dBm（10～50MHz） +9dBm（0.05～4GHz） +6dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz） | +16dBm（10～50MHz） +15dBm（0.05～4GHz） +13dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz） | |||
最大输出功率 （201、401、402选件） | 端口1、3 | -2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） +3dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz） | +12dBm（10～50MHz）（高功率模式） +8dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz） | ||
端口2、4 | +10dBm（10～50MHz） +8dBm（0.05～4GHz） +4dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz） | +15dBm（10～50MHz） +14dBm（0.05～4GHz） +12dBm（4～13.5GHz） +11dBm（13.5～40GHz） +8dBm（40～47GHz） -2dBm（47～50GHz） | |||
1dB压缩电平 | / | +10dBm | |||
脉冲特性 | 典型值 | ||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | |||
脉冲过度时间 （10％-90％） | 30ns | 20ns | |||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～40GHz） 80dB（40～50GHz） | ||||
网络参数特性 | 典型值 | ||||
系统动态范围 | 74dB（0.01～1GHz） 119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～47GHz） 90dB（47～50GHz） | 105dB（0.01～1GHz） 133dB（1～13.5GHz） 126dB（13.5～26.5GHz） 120dB（26.5～35GHz） 116dB（35～47GHz） 103dB（47～50GHz） | |||
有效方向性 | 42dB（0.01～13.5GHz） 38dB（13.5～40GHz） 36dB（40～50GHz） | 50dB（0.01～13.5GHz） 45dB（13.5～40GHz） 42dB（40～50GHz） | |||
有效源匹配 | 36dB（0.01～2GHz） 31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～50GHz） | 43dB（0.01～2GHz） 34dB（2～13.5GHz） 33dB（13.5～40GHz） 33dB（40～50GHz） | |||
有效负载匹配 | 42dB（0.01～13.5GHz） 37dB（13.5～40GHz） 35dB（40～50GHz） | 60dB（0.01～13.5GHz） 56dB（13.5～40GHz） 51dB（40～50GHz） | |||
反射跟踪 | ±0.04dB（0.01～13.5GHz） ±0.03dB（13.5～40GHz） ±0.04dB（40～50GHz） | ±0.010dB（0.01～13.5GHz） ±0.010dB（13.5～40GHz） ±0.020dB（40～50GHz） | |||
传输跟踪 | ±0.1dB（0.01～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～50GHz） | ±0.012dB（0.01～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～50GHz） | |||
其他 | 典型值 | ||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（26.5～50GHz） | 0.0060（10～50MHz） 0.0020（50～500MHz） 0.0010（0.5～13.5GHz） 0.0009（13.5～26.5GHz） 0.0040（26.5～50GHz） | |||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.900（10～50MHz） 0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～50GHz） | 0.040（10～50MHz） 0.010（50～500MHz） 0.005（0.5～13.5GHz） 0.020（13.5～26.5GHz） 0.030（26.5～50GHz） | |||
中频带宽 | 1Hz～5MHz | ||||
幅度显示分辨率 | 0.001dB/div | ||||
相位显示分辨率 | 0.01°/div | ||||
参考电平幅度设置要求值 | -500～+500dB | ||||
参考电平相位设置要求值 | -500～+500° | ||||
一般特性 | |||||
端口接头形式 | 2.4mm（阳头），系统阻抗50欧姆 | ||||
测量端口数 | 3672C/D标配：2端口；3672C/D-400选件：4端口 | ||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | ||||
操作系统 | Windows 7 | ||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | ||||
外形尺寸 | 宽´高´深=426mm×266mm×600mm（不含底脚、把手） 宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚） | ||||
最大功耗 | 500W | ||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | ||||
最大重量 | 47kg | ||||
3672E技术规范
频率特性 | |||||
频率范围 | 10MHz～67GHz | ||||
频率分辨率 | 1Hz | ||||
频率准确度 | ±1×10-7（23℃±3℃） | ||||
端口谐波抑制 | 典型值 | ||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～67GHz） | -51dBc（0.01～4GHz） -60dBc（4～67GHz） | |||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～67GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～67GHz） | |||
端口功率特性 | 典型值 | ||||
功率扫描范围 | 32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～26.5GHz） 29dB（26.5～35GHz） 26dB（35～40GHz） 25dB（40～67GHz） | 42dB（10～500MHz） 38dB（0.5～4GHz） 36dB（4～26.5GHz） 35dB（26.5～35GHz） 34dB（35～40GHz） 32dB（40～67GHz） | |||
最大输出功率 （标配、400选件） | 端口1、3 | -1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz） | +16dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +10dBm（26.5～40GHz） +9dBm（40～67GHz） | ||
端口2、4 | +8dBm（10～50MHz） +5dBm（0.05～4GHz） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz） | +16dBm（10～50MHz） +15dBm（0.05～4GHz） +10dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +9dBm（26.5～40GHz） +8dBm（40～67GHz） | |||
最大输出功率 （201、401、402选件） | 端口1、3 | -2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz） | +15dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +6dBm（4～13.5GHz） +7dBm（13.5～26.5GHz） +4dBm（26.5～67GHz） | ||
端口2、4 | +7dBm（10～50MHz） +4dBm（0.05～4GHz） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz） | +15dBm（10～50MHz） +14dBm（0.05～4GHz） +9dBm（4～13.5GHz） +10dBm（13.5～26.5GHz） +5dBm（26.5～67GHz） | |||
1dB压缩电平 | / | +10dBm | |||
脉冲特性 | 典型值 | ||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | |||
脉冲过度时间 （10％-90％） | 30ns | 20ns | |||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～67GHz） | ||||
网络参数特性 | 典型值 | ||||
系统动态范围 | 74dB（0.01～1GHz） 100dB（1～4GHz） 120dB（4～10GHz） 112dB（10～26.5GHz） 108dB（26.5～35GHz） 105dB（35～50GHz） 100dB（50～67GHz） | 100dB（0.01～1GHz） 125dB（1～4GHz） 125dB（4～10GHz） 120dB（10～26.5GHz） 115dB（26.5～35GHz） 112dB（35～50GHz） 105dB（50～67GHz） | |||
有效方向性 | 35dB（0.01～2GHz） 41dB（2～13.5GHz） 34dB（13.5～40GHz） 32dB（40～67GHz） | 50dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 42dB（40～67GHz） | |||
有效负载匹配 | 35dB（0.01～2GHz） 41dB（2～13.5GHz） 33dB（13.5～40GHz） 30dB（40～67GHz） | 60dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 45dB（40～67GHz） | |||
反射跟踪 | ±0.05dB（0.01～2GHz） ±0.06dB（2～13.5GHz） ±0.08dB（13.5～40GHz） ±0.10dB（40～67GHz） | ±0.005dB（0.01～2GHz） ±0.005dB（2～13.5GHz） ±0.008dB（13.5～40GHz） ±0.010dB（40～67GHz） | |||
传输跟踪 | ±0.10dB（0.01～2GHz） ±0.11dB（2～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～67GHz） | ±0.005dB（0.01～2GHz） ±0.006dB（2～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～67GHz） | |||
其他 | 典型值 | ||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.020（26.5～67GHz） | 0.0090（10～50MHz） 0.0020（50～500MHz） 0.0008（0.5～13.5GHz） 0.0008（13.5～26.5GHz） 0.0050（26.5～67GHz） | |||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.90（10～50MHz） 0.70（50～500MHz） 0.04（0.5～13.5GHz） 0.05（13.5～26.5GHz） 0.10（26.5～67GHz） | 0.010（10～50MHz） 0.010（50～500MHz） 0.006（0.5～13.5GHz） 0.007（13.5～26.5GHz） 0.030（26.5～67GHz） | |||
中频带宽 | 1Hz～5MHz | ||||
幅度显示分辨率 | 0.001dB/div | ||||
相位显示分辨率 | 0.01°/div | ||||
参考电平幅度设置要求值 | -500～+500dB | ||||
参考电平相位设置要求值 | -500～+500° | ||||
一般特性 | |||||
端口接头形式 | 1.85mm（阳头），系统阻抗50欧姆 | ||||
测量端口数 | 3672E标配：2端口；3672E-400选件：4端口 | ||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | ||||
操作系统 | Windows 7 | ||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | ||||
外形尺寸 | 宽´高´深=426mm×266mm×600mm（不含底脚、把手） 宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚） | ||||
最大功耗 | 500W | ||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | ||||
最大重量 | 50kg | ||||
全部
官方直营
正品保证
正规发票主机型号
编号 | 名称 | 描述 | |
|---|---|---|---|
3672E | 矢量网络分析仪 | 10MHz～67GHz | |
3672D | 矢量网络分析仪 | 10MHz～50GHz | |
3672C | 矢量网络分析仪 | 10MHz～43.5GHz | |
3672B | 矢量网络分析仪 | 10MHz～26.5GHz | |
3672A | 矢量网络分析仪 | 10MHz～13.5GHz |
选件型号
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
3672E-S88 | 相位扫描选件 | 用于相位扫描测量（必选400选件）。 | |
3672E-S86 | 增益压缩二维扫描测量选件 | 用于放大器等增益压缩二维扫描测量。 | |
3672E-S84 | 嵌入式本振变频器测量选件 | 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。 | |
3672E-S83 | 混频器矢量测量选件 | 用于混频器矢量参数测量（必选400、S80选件）。 | |
3672E-S82 | 混频器标量测量选件 | 用于混频器标量参数测量（必选400、S80选件）。 | |
3672E-S80 | 频偏测量选件 | 用于频率偏移测量，毫米波扩频主机需选配该选件。 | |
3672E-S11 | 高级时域分析选件 | 用于TDR时域阻抗测试、眼图分析等。 | |
3672E-S10 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | |
3672E-S07 | AFR自动夹具移除选件 | 用于单端及平衡器件测量夹具自动测试及移除。 | |
3672E-S06 | 毫米波扩频端口功率控制选件 | 用于毫米波扩频时端口功率扫描校准控制 （适用于3643系列参数扩频模块）。 | |
3672E-S05 | SnpExpert S参数分析选件 | 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。 | |
3672E-480 | 四端口扩频系统电缆选件 | 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。 | |
3672E-008 | 脉冲测量选件 | 用于脉冲状态下S参数测量。 | |
3672E-006 | 英文选件 | 配置英文前后面板、英文操作系统。 | |
3672E-402 | 有源互调失真测量选件 | 用于有源互调失真信号测量（必选400、S80选件）。 | |
3672E-401 | 四端口程控步进衰减器选件 | 配置源通路4个50dB程控步进衰减器和接收机通路4个50dB程控步进衰减器（必选400选件）。 | |
3672E-400 | 四端口测量选件 | 双源激励四端口矢量网络分析仪配置。 | |
3672E-201 | 二端口程控步进衰减器选件 | 配置源通路2个50dB程控步进衰减器和接收机通路2个50dB程控步进衰减器。 | |
3672D-S88 | 相位扫描选件 | 用于相位扫描测量（必选400选件）。 | |
3672D-S86 | 增益压缩二维扫描测量选件 | 用于放大器等增益压缩二维扫描测量。 | |
3672D-S84 | 嵌入式本振变频器测量选件 | 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。 | |
3672D-S83 | 混频器矢量测量选件 | 用于混频器矢量参数测量（必选400、S80选件）。 | |
3672D-S82 | 混频器标量测量选件 | 用于混频器标量参数测量（必选400、S80选件）。 | |
3672D-S80 | 频偏测量选件 | 用于频率偏移测量，毫米波扩频主机需选配该选件。 | |
3672D-S11 | 高级时域分析选件 | 用于TDR时域阻抗测试、眼图分析等。 | |
3672D-S10 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | |
3672D-S07 | AFR自动夹具移除选件 | 用于单端及平衡器件测量夹具自动测试及移除。 | |
3672D-S06 | 毫米波扩频端口功率控制选件 | 用于毫米波扩频时端口功率扫描校准控制 （适用于3643系列参数扩频模块）。 | |
3672D-S05 | SnpExpert S参数分析选件 | 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。 | |
3672D-3648 | 多端口网络参数扩展装置 | 扩展至16端口网络参数测量（10MHz～50GHz）。 | |
3672D-480 | 四端口扩频系统电缆选件 | 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。 | |
3672D-008 | 脉冲测量选件 | 用于脉冲状态下S参数测量。 | |
3672D-006 | 英文选件 | 配置英文前后面板、英文操作系统。 | |
3672D-402 | 有源互调失真测量选件 | 用于有源互调失真信号测量（必选400、S80选件）。 | |
3672D-401 | 四端口程控步进衰减器选件 | 配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。 | |
3672D-400 | 四端口测量选件 | 双源激励四端口矢量网络分析仪配置。 | |
3672D-201 | 二端口程控步进衰减器选件 | 配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。 | |
3672D-003 | 噪声系数测量选件 | 内置10MHz～50GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。 | |
3672C-S88 | 相位扫描选件 | 用于相位扫描测量（必选400选件）。 | |
3672C-S86 | 增益压缩二维扫描测量选件 | 用于放大器等增益压缩二维扫描测量。 | |
3672C-S84 | 嵌入式本振变频器测量选件 | 用于内嵌本振变频器测量（必选400、S82或S83选件）。 | |
3672C-S83 | 混频器矢量测量选件 | 用于混频器矢量参数测量（必选400、S80选件）。 | |
3672C-S82 | 混频器标量测量选件 | 用于混频器标量参数测量（必选400、S80选件）。 | |
3672C-S80 | 频偏测量选件 | 用于频率偏移测量，毫米波扩频主机需选配该选件。 | |
3672C-S11 | 高级时域分析选件 | 用于TDR时域阻抗测试、眼图分析等。 | |
3672C-S10 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | |
3672C-S07 | AFR自动夹具移除选件 | 用于单端及平衡器件测量夹具自动测试及移除。 | |
3672C-S06 | 毫米波扩频端口功率控制选件 | 用于毫米波扩频时端口功率扫描校准控制 （适用于3643系列参数扩频模块）。 | |
3672C-S05 | SnpExpert S参数分析选件 | 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。 | |
3672C-3648 | 多端口网络参数扩展装置 | 扩展至16端口网络参数测量（10MHz～43.5GHz）。 | |
3672C-480 | 四端口扩频系统电缆选件 | 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。 | |
3672C-008 | 脉冲测量选件 | 用于脉冲状态下S参数测量。 | |
3672C-006 | 英文选件 | 配置英文前后面板、英文操作系统。 | |
3672C-402 | 有源互调失真测量选件 | 用于有源互调失真信号测量（必选400、S80选件）。 | |
3672C-401 | 四端口程控步进衰减器选件 | 配置源通路4个60dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。 | |
3672C-400 | 四端口测量选件 | 双源激励四端口矢量网络分析仪配置。 | |
3672C-201 | 二端口程控步进衰减器选件 | 配置源通路2个60dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。 | |
3672C-003 | 噪声系数测量选件 | 内置10MHz～43.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。 | |
3672B-S88 | 相位扫描选件 | 用于相位扫描测量（必选400选件）。 | |
3672B-S86 | 增益压缩二维扫描测量选件 | 用于放大器等增益压缩二维扫描测量。 | |
3672B-S84 | 嵌入式本振变频器测量选件 | 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。 | |
3672B-S83 | 混频器矢量测量选件 | 用于混频器矢量参数测量（必选400、S80选件）。 | |
3672B-S82 | 混频器标量测量选件 | 用于混频器标量参数测量（必选400、S80选件）。 | |
3672B-S80 | 频偏测量选件 | 用于频率偏移测量，毫米波扩频主机需选配该选件。 | |
3672B-S11 | 高级时域分析选件 | 用于TDR时域阻抗测试、眼图分析等。 | |
3672B-S10 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | |
3672B-S07 | AFR自动夹具移除选件 | 用于单端及平衡器件测量夹具自动测试及移除。 | |
3672B-S06 | 毫米波扩频端口功率控制选件 | 用于毫米波扩频时端口功率扫描校准控制（适用于3643系列S参数扩频模块）。 | |
3672B-S05 | SnpExpert S参数分析选件 | 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。 | |
3672B-3648 | 多端口网络参数扩展装置 | 扩展至16端口网络参数测量（10MHz～26.5GHz）。 | |
3672B-480 | 四端口扩频系统电缆选件 | 四端口矢量网络分析仪直接搭建扩频系统时必选外部连接电缆。 | |
3672B-008 | 脉冲测量选件 | 用于脉冲状态下S参数测量。 | |
3672B-006 | 英文选件 | 配置英文前后面板、英文操作系统。 | |
3672B-402 | 有源互调失真测量选件 | 用于有源互调失真信号测量（必选400、S80选件）。 | |
3672B-401 | 四端口程控步进衰减器选件 | 配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。 | |
3672B-400 | 四端口测量选件 | 双源激励四端口矢量网络分析仪配置。 | |
3672B-201 | 二端口程控步进衰减器选件 | 配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。 | |
3672B-003 | 噪声系数测量选件 | 内置10MHz～26.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。 | |
3672A-S88 | 相位扫描选件 | 用于相位扫描测量（必选400选件）。 | |
3672A-S86 | 增益压缩二维扫描测量选件 | 用于放大器等增益压缩二维扫描测量。 | |
3672A-S84 | 嵌入式本振变频器测量选件 | 用于内嵌本振变频器测量（必选400、S82或S83、S80选件）。 | |
3672A-S83 | 混频器矢量测量选件 | 用于混频器矢量参数测量（必选400、S80选件）。 | |
3672A-S82 | 混频器标量测量选件 | 用于混频器标量参数测量（必选400、S80选件）。 | |
3672A-S80 | 频偏测量选件 | 用于频率偏移测量。 | |
3672A-S11 | 高级时域分析选件 | 用于TDR时域阻抗测试、眼图分析等。 | |
3672A-S10 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | |
3672A-S07 | AFR自动夹具移除选件 | 用于单端及平衡器件测量夹具自动测试及移除。 | |
3672A-S05 | SnpExpert S参数分析选件 | 用于显示系统的频域特性和时域TDR特性；内置NEXT、FEXT、PSXT、ILD、ICR和ICN等串扰评估模块；内置IEEE 802.3、PCIe、SAS和SATA等标准有助于快速评估S参数是否满足设计要求；可自动将软件图形曲线转换成Word或者PPT报告；支持多种Dk/Df提取方法；支持NRZ、PAM-4眼图绘制功能。 | |
3672A-3648 | 多端口网络参数扩展装置 | 扩展至16端口网络参数测量（10MHz～13.5GHz）。 | |
3672A-008 | 脉冲测量选件 | 用于脉冲状态下S参数测量。 | |
3672A-006 | 英文选件 | 配置英文前后面板、英文操作系统。 | |
3672A-402 | 有源互调失真测量选件 | 用于有源互调失真信号测量（必选400、S80选件）。 | |
3672A-401 | 四端口程控步进衰减器选件 | 配置源通路4个70dB程控步进衰减器和接收机通路4个35dB程控步进衰减器（必选400选件）。 | |
3672A-400 | 四端口测量选件 | 双源激励四端口矢量网络分析仪配置。 | |
3672A-201 | 二端口程控步进衰减器选件 | 配置源通路2个70dB程控步进衰减器和接收机通路2个35dB程控步进衰减器。 | |
3672A-003 | 噪声系数测量选件 | 内置10MHz～13.5GHz高灵敏度噪声接收机，需要外配电子校准件，可同时完成S参数、噪声系数和噪声参数的精确测量。电子校准件和普通噪声源需要单独购置。 | |
3672-074 | 87601C微波助手（2.4mm） | 同轴转接器套装（2.4mm接口转换成N型、3.5mm、2.92mm、1.85mm接口等） | |
3672-073 | 87601B微波助手（2.92mm） | 同轴转接器套装（2.92mm接口转换成2.4mm接口等） | |
3672-072 | 87601A微波助手（3.5mm） | 同轴转接器套装（3.5mm接口转换成N型、2.4mm接口等） | |
3672-071 | 87601微波助手（N型） | 同轴转接器套装（N型接口转换成3.5mm、2.4mm接口等） | |
3672-062 | 上机柜选件 | 机柜安装结构件 | |
3672-061 | 延伸工作台 | 用于测试时的桌面延伸，长´宽=500mm´350mm | |
3672-054 | 87233 USB功率探头 | 用于功率校准（50MHz～40GHz） | |
3672-053 | 87232 USB功率探头 | 用于功率校准（50MHz～26.5GHz） | |
3672-052 | 87231 USB功率探头 | 用于功率校准（10MHz～18GHz） | |
3672-051 | 87230 USB功率探头 | 用于功率校准（9kHz～6GHz） | |
3672-044 | FF0CN0CL025.0 1.85mm戈尔测试电缆 | 用于整机测量（测试端1.85mm阴） 适用于3672E | |
3672-043 | FF0CN0CM025.0 1.85mm戈尔测试电缆 | 用于整机测量（测试端1.85mm阳） 适用于3672E | |
3672-042 | FE0BN0HQ025.0 2.4mm-2.92mm戈尔测试电缆 | 用于整机测量（测试端2.92mm阴） 适用于3672C/D | |
3672-041 | FE0BN0HR025.0 2.4mm-2.92mm戈尔测试电缆 | 用于整机测量（测试端2.92mm阳） 适用于3672C/D | |
3672-040 | FE0BN0HC025.0 2.4mm-3.5mm戈尔测试电缆 | 用于整机测量（测试端3.5mm阴） 适用于3672C/D | |
3672-039 | FE0BN0HB025.0 2.4mm-3.5mm戈尔测试电缆 | 用于整机测量（测试端3.5mm阳） 适用于3672C/D | |
3672-038 | FE0BN0AL025.0 2.4mm-N型戈尔测试电缆 | 用于整机测量（测试端N型阴） 适用于3672C/D | |
3672-037 | FE0BN0AH025.0 2.4mm-N型戈尔测试电缆 | 用于整机测量（测试端N型阳） 适用于3672C/D | |
3672-036 | FE0BN0BL025.0 2.4mm戈尔测试电缆 | 用于整机测量（测试端2.4mm阴） 适用于3672C/D | |
3672-035 | FE0BN0BM025.0 2.4mm戈尔测试电缆 | 用于整机测量（测试端2.4mm阳） 适用于3672C/D | |
3672-034 | FB0HA0AL025.0 3.5mm-N型戈尔测试电缆 | 用于整机测量（测试端N型阴） 适用于3672A/B | |
3672-033 | FB0HA0AH025.0 3.5mm-N型戈尔测试电缆 | 用于整机测量（测试端N型阳） 适用于3672A/B | |
3672-032 | FB0HA0HC025.0 3.5mm戈尔测试电缆 | 用于整机测量（测试端3.5mm阴） 适用于3672A/B | |
3672-031 | FB0HA0HB025.0 3.5mm戈尔测试电缆 | 用于整机测量（测试端3.5mm阳） 适用于3672A/B | |
3672-025 | 20409 电子校准件 | 用于整机校准（10MHz～67GHz 1.85mm二端口） | |
3672-024 | 20405 电子校准件 | 用于整机校准（10MHz～20GHz 3.5mm四端口） | |
3672-023 | 20404 电子校准件 | 用于整机校准（10MHz～50GHz 2.4mm二端口） | |
3672-022 | 20403 电子校准件 | 用于整机校准（10MHz～26.5GHz 3.5mm二端口） | |
3672-021 | 20402 电子校准件 | 用于整机校准（300kHz～18GHz N型二端口） | |
3672-016 | 31123A 2.4mm机械校准件 | 用于整机校准（DC～50GHz） | |
3672-015 | 31123 2.4mm机械校准件 | 用于整机校准（DC～40GHz） | |
3672-014 | 20202 3.5mm机械校准件 | 用于整机校准（DC～9GHz） | |
3672-013 | 31121 3.5mm机械校准件 | 用于整机校准（DC～26.5GHz） | |
3672-012 | 31121A 3.5mm机械校准件 | 用于整机校准（DC～6GHz） | |
3672-011 | 31101 N型50Ω机械校准件 | 用于整机校准（DC～18GHz） |
标配附件
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
铝合金箱 | |||
产品合格证 | 产品出厂合格证明 | ||
用户手册 | |||
USB键盘/鼠标 | |||
电源线组件 | 标准三芯电源线 |
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
