爱德万测试 Advantest · 株式会社爱德万测试（Advantest Corporation）

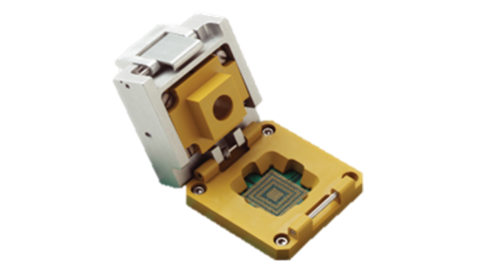

Invisipin Test Sockets Invisipin Test Socket 测试插座
1–4A/pin · 接触电阻 10–30mΩ · 自感 0.03–0.06nH · 接触力 12–35g/pin
产品简介
Invisipin Test Socket 以多种接触间距尺寸与几何形状设计，实现出色的带宽与载流能力，并针对恶劣环境条件而构建，同时提供定制冷却选项以获得最佳性能。
该插座方案完全可定制、低矮，为集成电路特性分析提供出色的信号完整性。除高性能弹性体外，还提供带主动冷却的机械插座接口；也可提供完整交钥匙方案，含板设计／制造、元件组装与 Invisipin Test Socket，使信号完整性从射频发射连接器一直维持到测试插座。
官方定位：1–4A/pin · 接触电阻 10–30mΩ · 自感 0.03–0.06nH · 接触力 12–35g/pin
核心参数
• 接触间距：0.3mm、0.4mm、0.5mm、0.65mm、0.8mm、1.0mm（支持定制间距）
• 载流能力：1 至 4A／pin
• 引脚接触直流电阻：10 至 30mΩ
• 环境温度：-40℃ 至 +150℃
• 自感：0.03nH – 0.06nH
• 互感：0.010nH – 0.015nH
• 典型接触力：12 至 35 grams／pin
• 冷却：支持定制冷却选项
高性能特性分析
• 完全可定制、低矮的互连方案
• 为集成电路特性分析提供出色的信号完整性
• 可提供带主动冷却的机械插座接口
交钥匙方案
• 可选完整交钥匙方案：板设计／制造、元件组装与测试插座
• 信号完整性从射频发射连接器一直维持到测试插座
• 适用于高性能特性分析板
宽间距与恶劣环境适应
• 覆盖 0.3mm 至 1.0mm 多种接触间距，支持定制
• 耐受 -40℃ 至 +150℃ 环境
• 支持定制冷却选项以获得最佳性能
典型应用场景
• 集成电路特性分析测试插座
• 工程评估与器件表征
• 高温／低温环境下的器件测试
• 射频发射连接器到插座的全链路信号完整性验证
资源下载
• 详细指标：全部技术指标已单独整理，详见 Invisipin Test Sockets 详细指标页
onetest仪器资源库 · 爱德万测试 Invisipin Test Sockets
爱德万测试 Advantest · 株式会社爱德万测试（Advantest Corporation）
Invisipin Test Sockets · 详细指标
1–4A/pin · 接触电阻 10–30mΩ · 自感 0.03–0.06nH · 接触力 12–35g/pin
产品简介
低矮型可定制测试插座方案，接触间距与几何形状覆盖广，带宽与载流能力强，可耐受恶劣环境并提供定制冷却选项。
官方定位：1–4A/pin · 接触电阻 10–30mΩ · 自感 0.03–0.06nH · 接触力 12–35g/pin
核心规格
• 接触间距：0.3mm、0.4mm、0.5mm、0.65mm、0.8mm、1.0mm（支持定制间距）
• 载流能力：1 至 4A／pin
• 引脚接触直流电阻：10 至 30mΩ
• 环境温度：-40℃ 至 +150℃
• 自感：0.03nH – 0.06nH
• 互感：0.010nH – 0.015nH
• 典型接触力：12 至 35 grams／pin
• 冷却：支持定制冷却选项
手册规格摘录
• Contact Pitch Sizes 0.3mm, 0.4mm, 0.5mm, 0.65mm, 0.8mm, 1.0mm (custom pitches available)
• Bandwidth < -1 dB through 40 GHz
• Environmental -40°C to +150°C
• Self Inductance 0.03 nH – 0.06nH
• Mutual Inductance 0.010 nH – 0.015nH
• These test sockets offer low contact resistance and have been used at clock speeds beyond 40GHz.
• down to 0.30 mm. Invisipin® products allow very tight component placement and custom keep-outs. Board to DUT
高性能特性分析
• 完全可定制、低矮的互连方案
• 为集成电路特性分析提供出色的信号完整性
• 可提供带主动冷却的机械插座接口
交钥匙方案
• 可选完整交钥匙方案：板设计／制造、元件组装与测试插座
• 信号完整性从射频发射连接器一直维持到测试插座
• 适用于高性能特性分析板
宽间距与恶劣环境适应
• 覆盖 0.3mm 至 1.0mm 多种接触间距，支持定制
• 耐受 -40℃ 至 +150℃ 环境
• 支持定制冷却选项以获得最佳性能
典型应用场景
• 集成电路特性分析测试插座
• 工程评估与器件表征
• 高温／低温环境下的器件测试
• 射频发射连接器到插座的全链路信号完整性验证
官方产品页指标原文
• Environmental -40°C to +150°C
• Self Inductance 0.03 nH – 0.06nH
• Mutual Inductance 0.010 nH – 0.015nH
• 0.3mm, 0.4mm, 0.5mm, 0.65mm, 0.8mm, 1.0mm (custom pitches available)
• -40°C to +150°C
• 0.03nH – 0.06nH
• 0.010nH – 0.015nH
• 75 μm – 200 μm
注：以上指标按爱德万测试中国站产品页与其公开手册整理，未特别说明者为厂商标称值；如官网与手册冲突以厂商最新发布为准。
