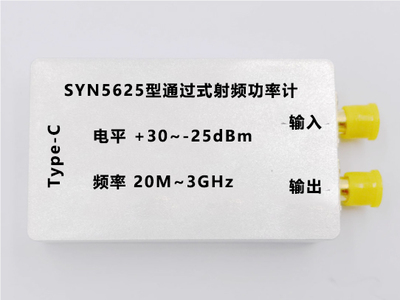

采用USB作为供电和通信口，即插即用；内置通讯协议，可扩展性强，支持多平台或跨平台使用；测量功率范围-25～+30dBm；测量功率分辨率±0.1 dBm；测量功率频率范围20M～3GHz；动态范围:55dB；支持多种高速动态采集，最大500kbps(2uS)；具备2个MARK光标功能，便于测量调制脉冲宽度；自动求出最大值，最小值功能；最大存储深度500个点；支持暂停、数据保存并导出功能。简单易用、体积小巧、方便携带；可预置偏置量、动态范围宽、测量速度快；性能稳定、准确度高、可扩展性强。
频率范围25MHz 至 1.0 GHz功率范围500mW - 500W 平均、1000W
同厂商产品
DPM-50 0.3至4.2GHz USB通过式数字射频功率计。是专门针对移动通信网络的测试、维护、验收而全新设计开发的通过式数字射频功率计，特别适用于现场测量各种复杂调制信号的在线功率。DPM-50具有操作简便、动态范围大、精确度及稳定度高等特点，可通过手持式主机或装有测控软件的PC实现长时间、实时的在线监控及数据存储；一次性测试操作，即可对整个天馈线系统进行全面的分析和评估。DPM-50典型应用是在移动通信网络安装或维护期间监控无线基站的发信机和天线。
TPM-50A 50MHz至4GHz USB模块式数字射频功率计。是专门针对移动通信网络的测试、维护、验收而全新设计开发的终端式数字射频功率计，特别适用于现场测量各种复杂调制信号的在线功率。TPM-50A具有操作简便、动态范围大、精确度及稳定度高等特点；一次性测试操作，即可对整个天馈线系统进行全面的分析和评估。TPM-50A典型应用是在移动通信网络安装或维护期间监控无线基站的发信机和天线，其能够快速可靠地测试发射机的功率，是基站以及天馈线系统综合测试维护不可缺少的仪表。
SPM-50 0.4至4GHz USB带频谱分析功能的通过式数字射频功率计|信维科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

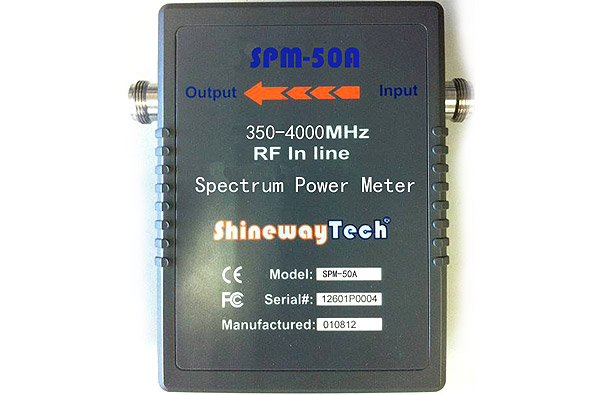

SPM-50A通过式频谱功率计
SPM-50A系列通过式频谱功率计采用全新技术集功率计与频谱仪于一体，在多个信号共 存的混合发射环境中，可快速、准确地测量出各个信号的详细功率特性，并可直接显示 功率时域图或者频谱图，直观便捷。SPM-50A 具有三种精确的测试模式：段扫频、单独 频点测试，并可支持预设频频率测试（扫频、点频），可满足不同测试环境的需求。 SPM-50A 是无线通信系统安装、维护和故障分析，基站天线发射功率、回波损耗，驻波 比等性能指标，射频器件性能测试等的必备产品。
特点
●掌上型，小巧便捷
●功率计与频谱仪一体，携带方便
●适用于 400M-4G HZ
●可进行突发信号测量，并显示突发平均功率、突 发峰值功率、占空比等信息
●预设频段扫描功能，可快速测试和分析定制信号
●可直接连接到馈线信号通路中，实现在线测量大 信号
●可通过 PC 或者掌上型主机直接显示测量结果
基本参数 | |
频率范围 | 400Hz - 4000MHz |
回波损耗 | 0 - 23dB |
最大输入功率 | 57dBm |
输入驻波比 | <1.1 |
插入损耗 | ≤0.1dB |
方向性 | ≥30 dB(<3GHz); ≥28 dB(>3GHz) |
工作模式 | 段扫频/零扫宽(常规/突发模式) |
段扫频参数 | |
频率宽度 | 5M - 3.6GHz |
频率测量分辨率 | 10KHz |
频率稳定度 | ±2.5ppm |
滤波器带宽(3dB) | 1MHz |
功率范围 | 10~57dBm |
功率精度 | ±0.8 dB |
功率测量（零扫宽）参数 | |
功率范围 | 均值：100mW - 200W(20-53dBm)，峰值：100mW - 500W(20-57dBm) |
峰均比 | <12dB |
CCDF | 0.1-100% |
功率分辨率 | ±0.01 dB |
功率精度 (零扫宽时) | ±0.3dB (0℃-15℃或 35℃-50℃增加±0.4dB) 注：频率低于 700MHz 或高于 3300MHz，增加 3% |
突发信号测量参数 | |
Burst宽度 | 30us - 80ms |
占空比 | 0.001-1 |
最小测试频率 | 12Hz |
突发平均功率 | 100mW - 200W(20-53dBm) |
其它参数 | |
上位机接口 | USB |
射频接口 | N 型阴接口（50 欧姆） |
供电方式 | USB 供电：5V，500mA |
整机功耗 | ≤ 2W |
工作温度 | 0℃ - 50℃ |
保存温度 | -20℃ - 70℃ |
相对湿度 | 0-95%无结露 |
重量 | 495 克 |
尺寸 | 130x124x34mm (长 x 宽 x 厚) |
* 上述参数如有变化，恕不另行通知。
外部接口
1. 射频接口：N型阴接口
2. USB 接口：通过 USB 接口数据和接受上位机指令，并由上位机通过 USB 接口跟本系统供电
标准配置：
SPM-50A、USB数据传输线1条、软件CD、简易型便携软包、保修卡、CE证书、校准证书、用户手册。
