采用USB作为供电和通信口，即插即用；
内置通讯协议，可扩展性强，支持多平台或跨平台使用；
测量功率范围-25～+30dBm；
测量功率分辨率±0.1 dBm；
测量功率频率范围20M～3GHz；
动态范围:55dB；
支持多种高速动态采集，最大500kbps(2uS)；
具备2个MARK光标功能，便于测量调制脉冲宽度；
自动求出最大值，最小值功能；
最大存储深度500个点；
支持暂停、数据保存并导出功能。
简单易用、体积小巧、方便携带；
可预置偏置量、动态范围宽、测量速度快；
性能稳定、准确度高、可扩展性强。

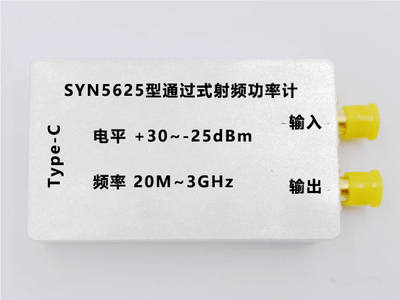

SYN5625型通过式射频功率计是一款高性能低成本USB通过式射频功率计，采用通过式定向耦合器测量方式，覆盖20MHz～3GHz频率范围，拥有最大55dB的动态范围，支持多种高速动态采集，具有测量功率平均值、功率峰值和调制脉冲宽度等功能，支持暂停、数据保存并导出功能。
该通过式射频功率计是针对各种复杂波形的测量而设计的高性能便携式USB射频功率计, 其针对射频线路功率监测/数字通讯信号GSM/CDMA/ LTE等的测试, 有效解决了复杂波形的功率和幅度测量问题，大幅度提升了仪表可用性和可靠性。
通过式射频功率计采用USB接口供电和数据通信，可选笔记本电脑也可接到用户计算机使用，能灵活扩展电子测量仪器和测试系统的功率测量功能，主要用于外场测试、生产线测试和系统集成。
关键词：通过式数字射频功率计，通过式微波功率计，通过式功率计
产品功能
1) 采用USB作为供电和通信口，即插即用；
2) 内置通讯协议，可扩展性强，支持多平台或跨平台使用；
3) 测量功率范围-25～+30dBm；
4) 测量功率分辨率±0.1 dBm；
5) 测量功率频率范围20M～3GHz；
6) 动态范围:55dB；
7) 支持多种高速动态采集，最大500kbps(2uS)；
8) 具备2个MARK光标功能，便于测量调制脉冲宽度；
9) 自动求出最大值，最小值功能；
10) 最大存储深度500个点；
11) 支持暂停、数据保存并导出功能。
产品特点
a) 简单易用、体积小巧、方便携带；
b) 可预置偏置量、动态范围宽、测量速度快；
c) 性能稳定、准确度高、可扩展性强。
典型应用
1) 功放功率检测，数传通信模块的批量生产调试以及射频基站的工程检验中；
2) 各种无线通讯行业的测量和维护；
3) 生产车间和实验室微波射频计量和测试；
4) 射频仪表仪器的校准，检测与维护；
5) 射频电路驻波比的测量(加入反馈电桥)；
6) 射频电路回波损耗的测量；
7) RSSI（接收信号强度指示）与发射功率电平检测；
8) 步进衰减器的性能评估；
9) 放大器的增益与网络的衰减测量；
10) 定向耦合器中的正向功率与反射功率的测量；
11) 采用GMSK调制的GSM信号的功率测量。
技术指标
频率范围 | 20MHz～3GHz |
动态范围 | 20MHz～1GHz ：-25dBm～+30dBm 1MHz～2GHz ：-25dBm～+18dBm 2GHz～2.4GHz ：-25dBm～+10dBm 2.4GHz～3GHz ：-25dBm～+0dBm |
物理接口 | SMA |
输入阻抗 | 50Ω |
最大输入功率 | +30dBm |
动态范围 | 55dB |
分辨率 | 0.1dBm |
采样速率 | 500kps |
采样深度 | 500点 |
检波方式 | 平均功率计/峰值功率计 |
其它功能 | 调制脉宽测量，功率偏移设置，外部衰减设置等 |
环境特性 | 工作温度0℃～＋50℃，存储温度-10℃～＋50℃，相对湿度≤90%（40℃） |
典型功耗 | 5V/300mA |
程控接口 | USB type-c |
重量 | ＜100g |
外形尺寸 | 66*36*14mm |
选件说明
选件号 | 项目 | 内容 |
选件001 | 衰减器 | 1/2/3/4/5/6/7/8/9/10/11/12/15/20/30dB固定衰减器 |
选件002 | 主控计算机 | 笔记本电脑，Windows10，1920x1080分辨率，8G内存，512G固态硬盘 |
