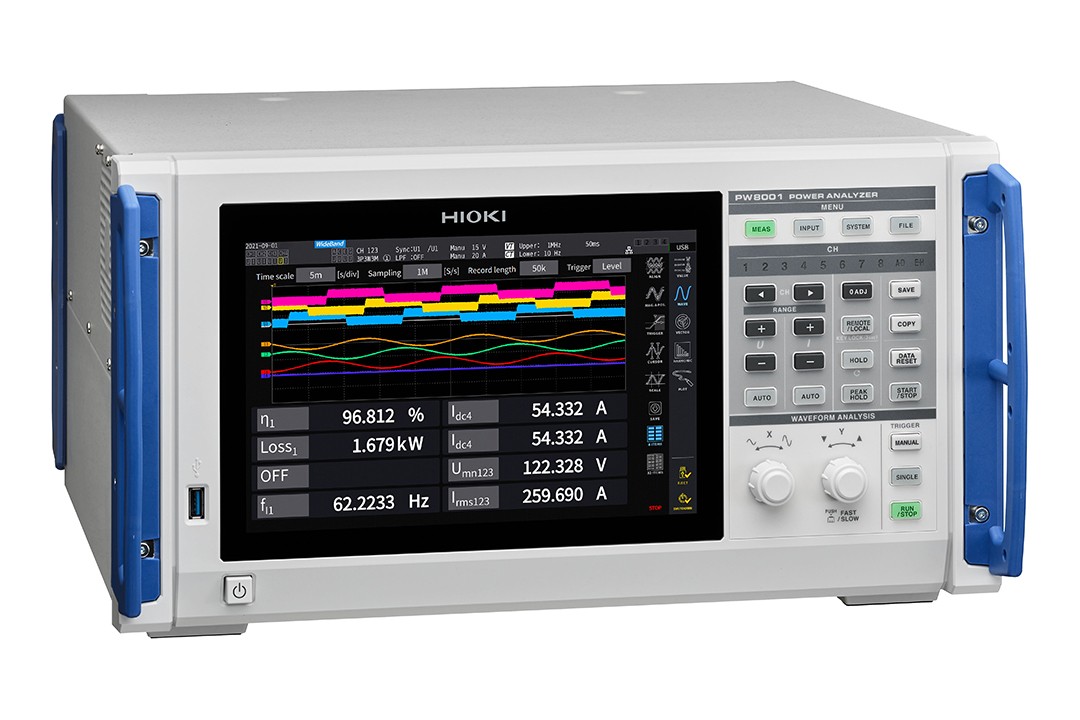

PW8001 功率分析仪。正确评估使用GaN/SiC的逆变器、电机的功率转换效率。准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1。通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样分辨率18bit，抗干扰性（CMRR）110dB/100kHz*1。
同厂商产品

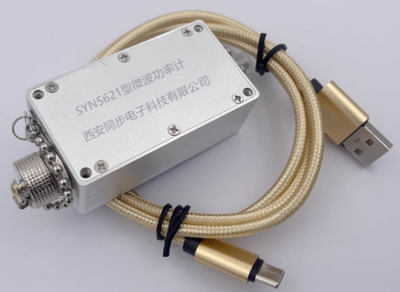

采用USB作为供电和通信口，即插即用；内置通讯协议，可扩展性强，支持多平台或跨平台使用；测量功率范围-25～+30dBm；测量功率分辨率±0.1 dBm；测量功率频率范围20M～3GHz；动态范围:55dB；支持多种高速动态采集，最大500kbps(2uS)；具备2个MARK光标功能，便于测量调制脉冲宽度；自动求出最大值，最小值功能；最大存储深度500个点；支持暂停、数据保存并导出功能。简单易用、体积小巧、方便携带；可预置偏置量、动态范围宽、测量速度快；性能稳定、准确度高、可扩展性强。
微波功率计探头采用USB作为控制接口，即插即用；内置通讯协议，可扩展性强，支持多平台或跨平台使用；便携式外形设计，可方便集成到系统中；平均功率计/峰值功率计可覆盖100MHz～20GHz。频带范围宽；检测精度高；可扩展性强。
SYN5623型10MHz至70GHz 微波射频功率计（台式）-40dBm～+20dBm |同步天下 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SYN5623型微波射频功率计是由西安同步电子科技有限公司自行设计研发生产的一款多功能高性能微波射频功率计，该设备是依据《JJF1885-2020射频与微波功率计校准规范》要求设计制作，该标配射频功率计由各种功率计探头+主机构成，最高可覆盖10MHz～70GHz频率范围，拥有最大60dB的动态范围，可对各种微波射频信号进行高精度峰峰值和平均值功率测量。
连续波射频功率计是针对各种复杂波形的测量而设计的高性能便携式射频功率计, 其针对数字通讯信号GSM/CDMA/ LTE等的测试, 有效解决了复杂波形的功率和幅度测量问题，大幅度提升了仪表可用性和可靠性。
该功率计在操作方法和显示风格上，使用7英寸触摸屏设计，所见即所得，能灵活扩展电子测量仪器和测试系统的功率测量功能，主要用于外场测试、生产线测试和系统集成。
关键词：国产射频功率计，微波功率计，便携式射频功率计
产品功能
1) 脉冲波形触发检测功能；
2) 内置通讯协议，可扩展性强；
3) 便携式外形设计，可方便携带；
4) 频率可覆盖10MHz～70GHz。
产品特点
a) 频带范围宽；
b) 检测精度高；
c) 可扩展性强。
典型应用
1) 功放功率检测，数传通信模块的批量生产调试以及射频基站的工程检验中；
2) 各种无线通讯行业的测量和维护；
3) 生产车间和实验室微波射频计量和测试。
技术指标
功率计探头 | 探头型号 | 5623A |
频率范围 | 70MHz～6GHz（可选其它频率） | |
端口驻波 | ≤1.25 | |
输入阻抗 | 50Ω | |
动态范围 | -40dBm～+20dBm（标配20dB衰减器） -60dBm～+0dBm（无衰减器） | |
分辨率 | 0.001dBm | |
平均功率准确度 | ±0.2dB | |
最大输入功率 | +30dBm（峰值功率） | |
射频接口 | SMA | |
输入通道 | 1通道探头输入（可选2通道） | |
检波方式 | 连续波测量 | |
测试内容 | 峰峰值，平均值 | |
采样深度 | 10000点 | |
显示屏 | 7英寸触摸屏 | |
数据通信 | USB/RJ45网口/DB9串口，远程控制指令 | |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%（40℃） | |
供电电源 | 交流220V±10%， 50Hz±5%，功率小于15W | |
机箱尺寸 | 便携式机箱320mm（宽）x280（深）x140mm（高） | |
选件 | 根据客户要求定做类似产品 | |
选件说明
选件号 | 项目 | 内容 |
选件001 | 5623B探头 | 频率范围：9kHz～6GHz，测量误差：0.2dB，动态范围：-25dBm～+20dBm |
选件002 | 5623C探头 | 频率范围：70MHz～8GHz，测量误差：0.5dB，动态范围：-40dBm～+20dBm |
选件003 | 5623E探头 | 频率范围：10MHz～6GHz，测量误差：0.5dB，动态范围：-25dBm～+20dBm |
选件004 | 5623G探头 | 频率范围：10MHz～8GHz，测量误差：0.5dB，动态范围：-25dBm～+20dBm |
选件005 | 5623K探头 | 频率范围：10MHz～10GHz，测量误差：0.5dB，动态范围：-10dBm～+20dBm |
选件006 | 5623M探头 | 频率范围：100MHz～18GHz，测量误差：1dB，动态范围：-15dBm～+20dBm |
选件007 | 5623P探头 | 频率范围：100MHz～27GHz，测量误差：1dB，动态范围：-15dBm～+20dBm |
选件008 | 5623R探头 | 频率范围：100MHz～40GHz，测量误差：1dB，动态范围：-15dBm～+20dBm |
选件009 | 5623T探头 | 频率范围：100MHz～70GHz，测量误差：1dB，动态范围：-15dBm～+20dBm |
选件010 | 功率基准 | 输出一路功率基准，频率：50MHz，功率0dBm |
选件011 | 峰值功率探头 | 定制峰值功率计探头 |
选件012 | 衰减器 | 1～60dB的固定衰减器2W |
选件013 | 大功率衰减器 | 5W/10W/25W/30W/50W/100W/200W/300W/500W/1000W/1500W/2000W |
选件014 | 双通道 | 双通道功率测量 |
选件015 | 自动触发 | 自动触发功能 |
选件016 | 采样率 | 定制更高采样率 |
选件017 | 采样深度 | 定制更高采样深度 |
选件018 | 视频带宽 | 定制更高视频带宽 |
选件019 | 内部触发 | 定制内部触发功能 |
选件020 | 上升时间 | 定制更高上升下降时间 |
选件021 | 仪表箱 | 专用仪表拉杆箱 |
选件022 | 通信接口 | GPIB套件 |
选件023 | 机柜托盘 | 19英寸标准机柜通用托盘 |
