RPS2000 多频段卫星导航信号采集回放仪 90MHz采集带宽|创远信科

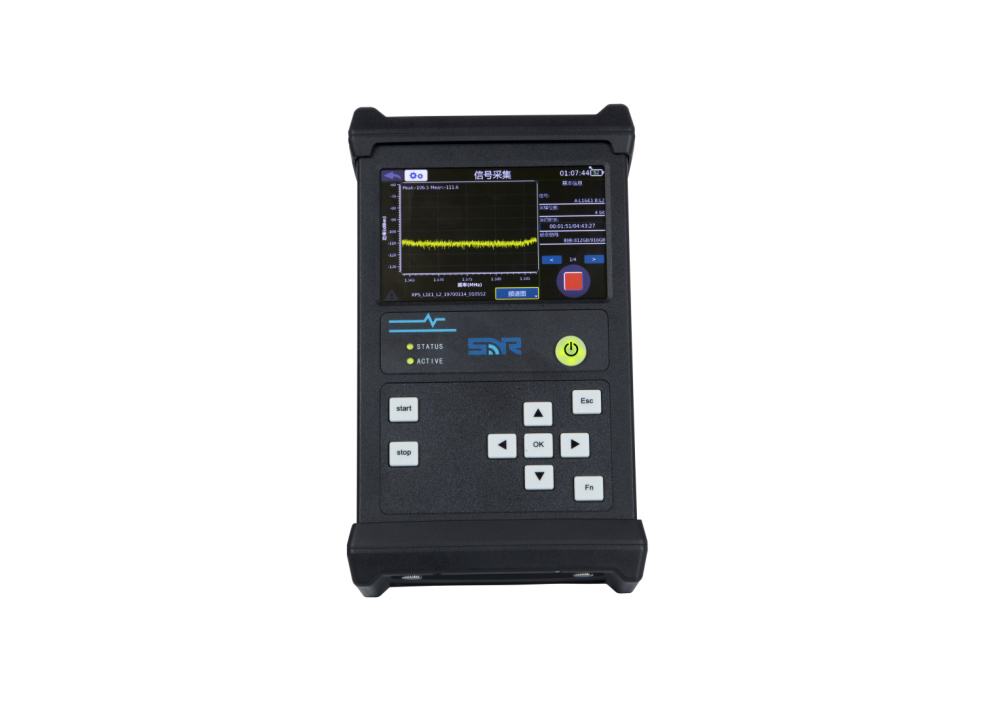

RPS2000 多频段卫星导航信号采集回放仪 90MHz采集带宽|创远信科 产品图 1

RPS2000 多频段卫星导航信号采集回放仪 90MHz采集带宽|创远信科 (在产)

便携式卫星导航信号采集回放仪,可在外场实时采集单个或多个射频信号。

支持 BDS、GPS、GLONASS、Galileo 两个频段的同步采集与回放。

记录带宽 4.6875 至 93.75MHz 八档可设置;IQ 量化 2/4/8bit 可选。

输入与输出信号功率均为 −80dBm 至 −30dBm,输出步进 1dB、调节范围 50dB。

带内杂散 ≤−45dBc,谐波抑制 ≤−40dBc;通道增益 20–70dB 可调。

默认 1TB SSD,可选 2TB/4TB;读写速率 ≥120MB/s,单通道可持续录制 20 小时。

整机含电池 1.9kg,内置电池连续采集回放 4 小时,功耗 ≤30W。

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

创远信科
RPS2000 便携式卫星导航信号采集回放仪
BDS/GPS/GLONASS/Galileo · 2 采集 + 2 回放通道 · 90MHz 带宽 · 1.9kg
产品简介
RPS2000 是便携式卫星导航信号采集回放仪,可在固定或移动的外场环境中实时采集单个或多个射频信号,也可录制标准 GNSS 模拟器仿真生成的导航信号。
支持 BDS、GPS、GLONASS、Galileo 两个频段的同步采集与回放,
信号记录带宽 4.6875/9.375/18.75/23.4375/37.5/46.875/62.5/93.75MHz 可设置,IQ 量化 2/4/8bit 可选,
通道增益 20–70dB 可调。
整机含电池 1.9kg,内置电池可连续采集回放 4 小时;
单块硬盘最大 4TB 容量,可满足单通道持续录制 20 小时。
把外场的卫星信号「录下来、带回去」。外场测试的问题是不可复现——同一地点的多径、遮挡、干扰,过一小时就变了。RPS2000 在外场把射频录成 IQ 文件,回到实验室原样回放给接收机,同一段信号可以反复跑,问题的复现成本降到零。厂方列的场景是外场条件下导航接收机的检测、维护与故障排查。
核心参数
• 支持系统:BDS、GPS、GLONASS、Galileo
• 采集/回放通道:信号记录通道 2 个(可独立设置);信号回放通道 2 个
• 记录带宽:4.6875 / 9.375 / 18.75 / 23.4375 / 37.5 / 46.875 / 62.5 / 93.75MHz 可设置
• IQ 量化:2bit、4bit、8bit 可配置
• 输入信号功率:−80dBm 至 −30dBm
• 输出信号功率:−80dBm 至 −30dBm;步进 1dB;调节范围 50dB
• 带内杂散/谐波抑制:≤−45dBc / ≤−40dBc
• 存储:默认 1TB SSD,可选 2TB、4TB SSD;读写速率 ≥120MB/s;≥4h(4bit@62MHz)
• 整机:≤230×140×70mm;≤2kg;功耗 ≤30W;续航 ≥4 小时(内置电池)
功能特性
• 外场录、实验室放
外场采集射频信号存成 IQ 文件,回到实验室原样回放。
同一段真实信号可以反复跑,接收机的故障复现不再依赖「再出去一趟能不能碰上」。
• 两个频段同步采集
BDS/GPS/GLONASS/Galileo 两个频段(如 B1/L1/G1/E1 为一个频段)的同步采集与回放。
多频接收机的频间一致性测试,前提就是两个频段同时录、同时放。
• 面板与操作
5 寸电容屏加按键双控,触摸与实体键都能操作;
支持手动触摸与按键控制采集/回放。
设备自带 GNSS 模块,可在线实时监测导航信号状态。

面板与操作

面板与接口图

• 带宽与量化可调
记录带宽八档(4.6875–93.75MHz),IQ 量化 2/4/8bit 可选,通道增益 20–70dB。
带宽越窄、量化位数越低,同样的盘能录得越久——20 小时是在 4bit@62MHz 下算出来的。
• 数据进出与多机级联
数据可在 PC 端导入、从设备导出;
支持多台设备级联同步采集/回放,实现全导航频段信号的采集与回放。
应用场景
• 外场信号录制:城市、山区、隧道等环境的真实导航信号采集。
• 实验室回放测试:把录下的真实信号回放给接收机,做可重复的性能验证。
• 接收机故障排查:在实验室复现外场出现的定位异常与失锁。
• 模拟器信号录制:录制标准 GNSS 模拟器生成的导航信号,用于比对与验证。
• 多频段联合测试:多机级联覆盖全导航频段,做频间一致性验证。
资源下载
• RPS2000 便携式卫星导航信号采集回放仪 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
创远信科(上海)技术股份有限公司 · onetest 仪器资源库





创远信科
RPS2000 便携式卫星导航信号采集回放仪 详细指标
BDS/GPS/GLONASS/Galileo · 2 采集 + 2 回放通道 · 90MHz 带宽 · 1.9kg
详细指标
以下参数取自创远信科《RPS2000 便携式卫星导航信号采集回放仪》产品手册第 53 页。该手册为无文本层的图像版 PDF,指标经 170dpi 渲染读取。「单块硬盘最大支持 4TB 容量,可满足单通道持续录制 20 小时」的前提是 4bit@62MHz,手册在存储性能栏同时给出该条件,本页照录。
采集与回放
• 录制回放信号频点:BDS:B1、B2、B3、RDSS-S、RDSS-L GPS:L1、L2、L5 GLONASS:L1、L2、L3 Galileo:E1、E5、E6 NavIC:L5 QZSS:L1、L2、L5
• 信号记录通道:2 个(可独立设置)
• 信号回放通道:2 个
• 输入信号功率:−80dBm ~ −30dBm
• 输出信号功率:−80dBm ~ −30dBm
• 功率调节步进 / 范围:1dB / 50dB
• 带内杂散:≤ −45dBc
• 谐波抑制:≤ −40dBc
• 记录信号带宽:4.6875 / 9.375 / 18.75 / 23.4375 / 37.5 / 46.875 / 62.5 / 93.75MHz 可设置
• IQ 量化位数:2bit、4bit、8bit 可配置
• 通道增益:20dB–70dB 可调节
时钟与脉冲
• 10MHz 输入幅度:6±2dBm
• 10MHz 输出幅度:5~7dBm
• 信号阻抗:50±10Ω
• 输出频率稳定度:≤8.0×10⁻¹¹@1s
• 1PPS 脉冲宽度:10µs±1µs
• 1PPS 信号幅度:≥3V
• 1PPS 信号阻抗:50±10Ω
存储性能
• 磁盘存储容量:默认 1TB SSD,可选 2TB、4TB SSD,支持硬盘拔插更换
• 磁盘读写速率:≥ 120MB/s
• 磁盘存储时长:≥ 4h(4bit@62MHz,1T 容量)
物理与电源
• 整机尺寸:≤ 230mm(长)× 140mm(宽)× 70mm(高)
• 整机重量:≤ 2kg
• 供电电压:200–240V/AC,50Hz–60Hz(电源适配器)
• 整机功耗:≤ 30W
• 续航时间:≥ 4h(内置电池)
型号与选件
• RPS2000:便携式卫星导航信号采集回放仪主机
• 2TB SSD:存储选件
• 4TB SSD:存储选件
• 电源适配器:200–240V/AC,50–60Hz
资源下载
以上规格取自创远信科官网产品页与对应型号数据手册(2026 年 11 月读取);动态范围、噪声、相位噪声等条件项均按手册标注的测试条件给出。
