频率100 kHz 至13/20/31.8/40 GHz
1 GHz 时的输出功率：+21 dBm
频率转换：16 ms
1 GHz 时的谐波：-55 dBc
1 GHz 时，20 kHz 频偏处的相位噪声
-143 dBc/Hz (10 kHz offset)
高达 4 GHz 的带宽有助于仿真复杂的电磁环境
ONETEST 欢迎您
厂商登录 | 入驻
登录 | 注册 购物车 微信公众号厂商登录
类似产品
SGV 系列矢量信号发生器集高动态、高频率、高带宽、高精度和低噪声于一体，满足各种复杂无线电环境的模拟需求。频率覆盖 6kHz～110GHz，最大支持 5GHz 调制带宽，相位噪声优于 - 130dBc/Hz offset 10kHz @ 10GHz。本产品可提供超高频及超大调制带宽的整机解决方案，在信号纯度及功率精度上达到卓越水平。
频率范围6kHz至13/20/33/45/53/67/110GHz射频调制带宽：500MHz/1GHz/2GHz单边带相位噪声（典型值，10GHz载波@10kHz频偏）-132dBc/Hz输出功率：-120dBm至+20dBm

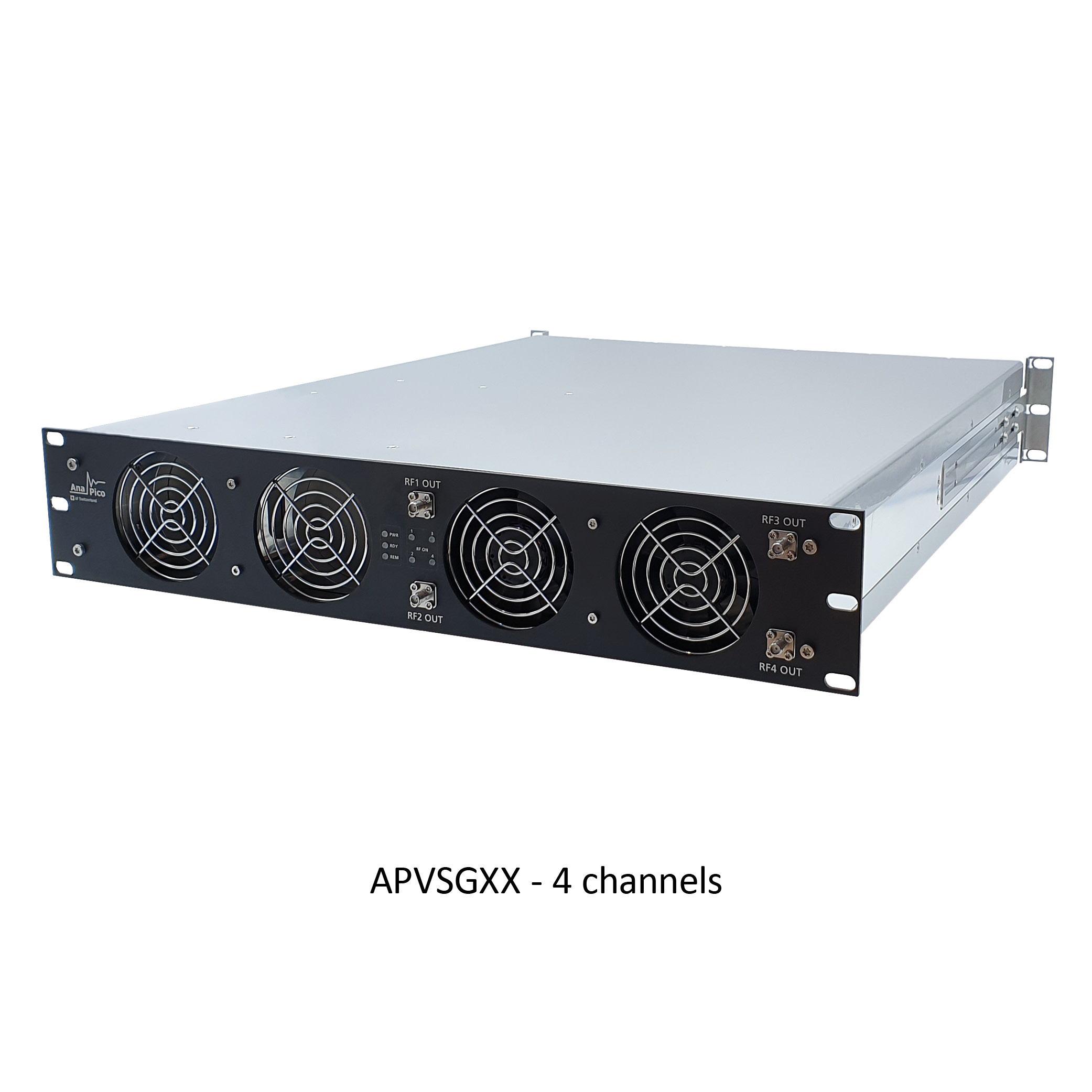

频率范围100kHz至4/6/12/20/40GHz一个2HU机箱中可输出多达4个单独可控的且保持相参关系的通道高达400MHz射频信号调制带宽：使用以 500 MHz 采样率运行的双任意波形发生器来生成 I/Q 信号。该发生器内置了对常见矢量调制方案的支持，并为将加性高斯白噪声 (AWGN) 受控注入到信号路径中提供了直接支持调制信号的出色信号纯度：相位噪声（-145dBc/Hz@1GHz，20kHz偏移）、低杂散和低谐波出色的 EVM 和 ACPR 性能支持4096QAM高阶调制完整的内置模拟调制，如 AM、FM、PM、脉冲超窄脉冲串 (< 5 ns)、线性和非线性脉冲频率啁啾内置数字调制方案，如 FSK、PSK、ASK、QAMAWGN加性高斯白噪声输出超快跳频和扫频能力（更新频率、功率和相位的速度在200ns以下）强大的触发系统，包括多个标记和输入触发器用于高速外部信号数据流的高速下载端口（FCP）（并行 BCD 接口）安全性：外部 microSD 可用
同厂商产品
频率100 kHz 至13/20/31.8/40/50/ 67 GHz1 GHz 时的输出功率：+21 dBm频率转换：11 ms1 GHz 时的谐波：-55 dBc1 GHz 时，20 kHz 频偏处的相位噪声-143 dBc/Hz (10 kHz offset)
• 9 kHz 至6/8.5/14/20/31.8/44/54GHz（使用 V3080A 频率扩展器可达到 110 GHz）• 每个通道高达 2.5 GHz 调制带宽（利用 channel bonding 技术可达到 5 GHz）• 每个机箱多达 4 个通道• 业界优异的性能• 先进的实时应用
XG7系列E8267D 100 kHz 至13/20/31.8/44GHz 矢量信号发生器 4GHz带宽|是德/KEYSIGHT (停产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
是德科技|KEYSIGHT
XG5系列矢量信号发生器，44 GHz
矢量信号发生器
产品简介
综合型高性能微波矢量信号发生器覆盖100 kHz至44 GHz（可扩展至500 GHz）的频率范围，适用于航空航天与国防、卫星通信和宽带无线等行业的设计与制造应用。
核心参数
• 1 GHz 谐波：-55 dBc
• 1 GHz 输出功率：21 dBm
• 1 GHz 相位噪声（20 kHz 偏移）：-143 dBc/Hz
• 最高频率：44 GHz
• 最大调制带宽：80 MHz
• 输出路数：1
• 频率切换速度：16000 µs
功能特性
• 使用 E8267DPSG 细节
E8267DPSG 100 kHz 至 44 GHz 的频率范围，可帮助您创建逼真的宽带雷达、电子战（EW）和卫星通信（SATCOM）波形。
提供计量级性能和丰富功能，使您能够使用逼真的宽带雷达、电子战和卫星通信波形测试先进的接收机。
高达4 GHz的带宽有助于仿真复杂的电磁环境
提供功能全面且灵活的 80 MHz 任意波形发生器和实时基带信号发生器，可仿真蜂窝、无线、GPS 和定制通信系统。
PathWave 更快生成复杂信号：脉冲构造、噪声功率比（NPR）、多音信号、无线信号等。
凭借是德科技最出色的 SSB 相位噪声性能满足复杂的信号要求：143 dBc/Hz（1 GHz，10 kHz 频偏）
资源下载
以上内容与指标均取自是德科技（KEYSIGHT）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
是德科技|KEYSIGHT · onetest 仪器资源库
是德科技 | KEYSIGHT
XG7系列E8267D 100 kHz 至13/20/31.8/44GHz 矢量信号发生器 4GHz带宽 详细指标
矢量信号发生器
一、通用规格
Power requirements 100/120 VAC 50/60/400 Hz; or 220/240 VAC 50/60 Hz, (automatically selected); < 400 W typ
650 W maximum
Operating temperature range
0 to 55 °C
Storage temperature range 62
-40 to 70 °C
Altitude
0 to 4600 m (15,000 ft.)
Humidity Relative humidity - type tested at 95%
+40 °C (non-condensing)
Environmental testing
条件：include but are not limited to temperature, humidity, shock, vibration, altitude, and power line conditions. Test
Samples of this product have been tested in accordance with the Keysight Environmental Test Manual and
verified to be robust against the environmental stresses of storage, transportation, and end-use; those stresses
methods are aligned with IEC 60068-2 and levels are similar to MIL-PRF-28800F Class
3.63
ISO compliant This family of signal generators is manufactured in an IS0-9001 registered facility in concurrence with Keysight's
Conforms to the immunity and emission requirements of IEC/EN
61326-1 including the conducted and radiated
emission requirements of CISPR Pub 11 Group
1 Class A.
Note:This product may have some performance loss (non-harmonics up to -45 dBc at 1kHz offset) when
exposed to 3V/m ambient radio frequency EM fields in the range of 800 MHz - 5 GHz when tested per IEC
61000-4-3.
Acoustic noise Normal
53 dBA (nom)
Worst case
62 dBA (nom)64
条件：Memory is shared by instrument states,user data files,sweep list files,and waveform sequences.
With Option 009, there is an additional 8 GB of storage.
Depending on how the memory is used,a maximum of 1000 instrument states can be saved.
There is
14 MB of flash memory available in the E8267D PSG.
Display blanking
条件：With Option 009,all user-written files are stored on an 8 GByte removable flash memory card.
Memory clearing functions (See Application Note, "Security Features of Keysight Technologies Signal
Generators,"Part Number E4400-90621)
Keysight
83550 Series millimeter heads
OML millimeter source modules VDI millimeter frequency extenders
Keysight
8757D scalar network analyzers
Keysight EPM/EPM-P Series power meters
条件：Self-test Internal diagnostic routine tests most modules (including microcircuits) in a preset condition. For each module,if
its node voltages are within acceptable limits, then the module “passes” the test.
Weight <25 kg (54 lb.) net,<
33 kg (74 lb.) shipping
Dimensions 178 mm H x 426 mm W x 515 mm D (7” H x 16.8” W x
20.3”D)
Recommended calibration cycle
24 months
62 During storage below
-20 °C,instrument states may be lost.
63 As is the case with all signal generation equipment,phase noise specifications are not warranted in a vibrating environment.
64 This is louder than typical Keysight equipment
60 dBA (nom).
输入/输出 Descriptions
条件：Front panel connectors (All connectors are BNC female unless otherwise noted.) 65
Options 513 and 520 Precision APC-3.5 male, or Type-N female with Option 1ED
ALC input Used for negative external detector leveling. Nominal input impedance 120 k Ω,damage level ±15 V
LF output Outputs the internally generated LF source. Nominal output impedance 50 Ω
External input 1 Drives either AM,FM,or ΦM. Nominal input impedance 50 or 600 Ω,damage levels are 5 Vrms and 10 Vpeak
External input 2 Drives either AM, FM, or ΦM. Nominal input impedance 50 or 600 Ω, damage levels are 5 Vrms and 10 Vpeak
modulation. Nominal impedance 50 0. Damage levels are 5 Vrms and 10 Vpeak
Pulse video out Outputs a signal that follows the RF output in all pulse modes. TTL-level compatible, nominal source impedance 50 Ω
Pulse sync out Outputs a synchronizing pulse,nominally 50 ns width,during internal and triggered pulse modulation.
TTL-level compatible, nominal source impedance 50 Ω
I input Accepts an "I"input either for I/Q modulation or for wideband AM;nominal input impedance 50 or 600 Ω. Damage levels
Q input Accepts a "Q" input for I/Q modulation;nominal input impedance 50 or 600 Ω. Damage levels are 1 Vrms and 5 Vpeak
RF output Output impedance
50 Ω(nom)
Options 532 and 544 Precision 2.4 mm male;plus
2.4(f) - 2.4(f) mm and 2.4(f) - 2.9(f) mm adaptors
Pulse/trigger gate input Accepts input signal for external fast pulse modulation. Also accepts external trigger pulse input for internal pulse
Data clock input Accepts a data clock signal to synchronize serial data for use with internal baseband generator (Option
602) Maximum rate
50 MHz. Damage levels are >+5.5 V and <
-0.5 V
Data input Accepts serial data for use with internal baseband generator (Option 602); maximum rate
50 Mb/s;data must be valid on
the falling edges of data clock (normal mode) or the symbol sync (symbol mode);damage levels are >+5.5 V and <
-0.5 V
are
1 Vrms and 5 Vpeak
Symbol sync input
Accepts symbol sync signal for use with internal baseband generator (Option
602); symbol sync might occur once per
symbol or be a single, one bit wide pulse to synchronize the first bit of the first symbol; maximum rate
50 MHz;damage
levels are >+5.5 V and <
-0.5 V
65 Digital inputs and outputs are 3.3 V CMOS unless indicated otherwise. Inputs will accept 5 V CMOS
3 V CMOS,or TTL voltage

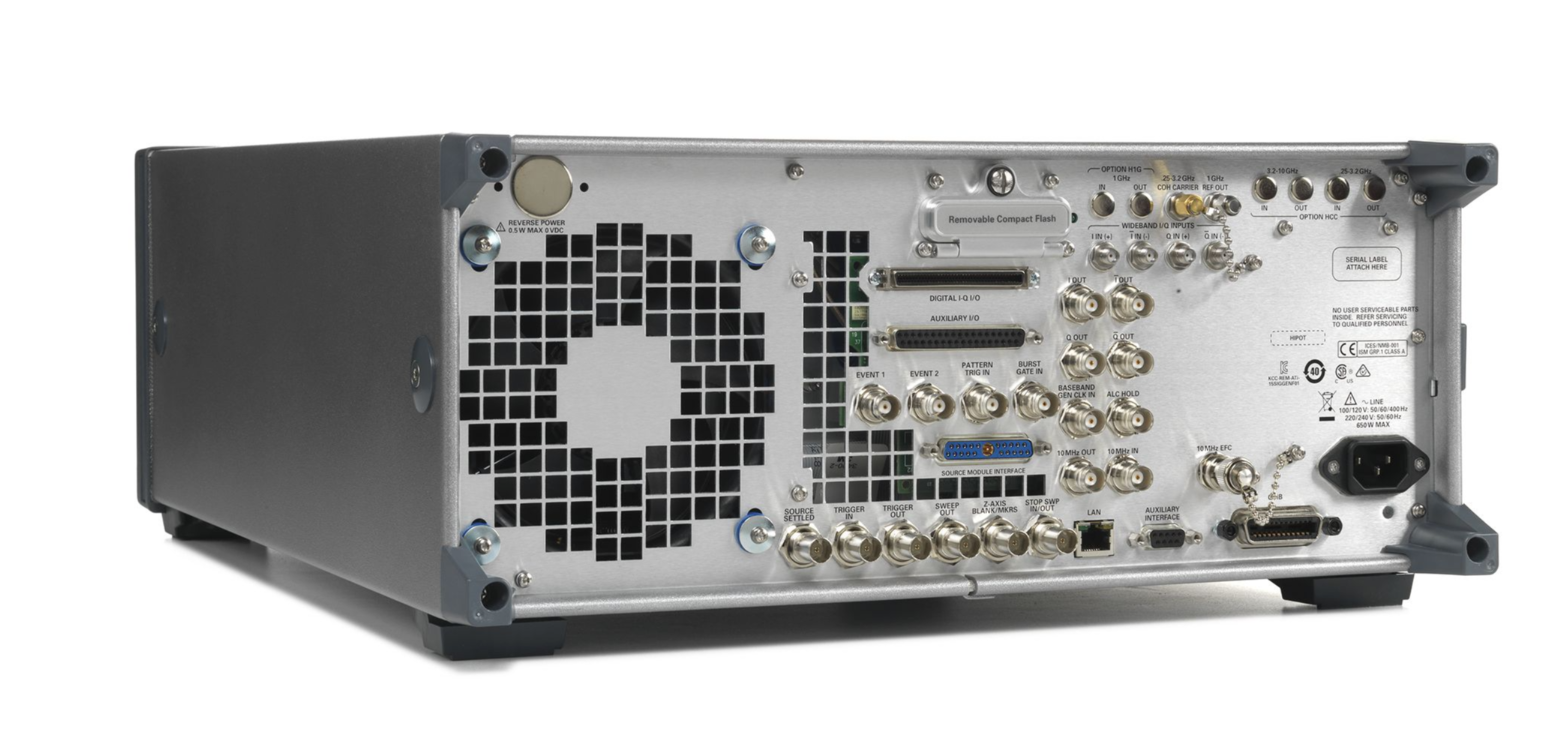

条件：Rear panel connectors (all connectors are BNC female unless otherwise noted) 66
connector). For primary/secondary operation,use Keysight part number 8120-8806 primary/secondary interface cable.
Auxiliary interface (dual mode) Used for RS-232 serial communication and for primary/secondary source synchronization. (9-pin subminiature female
GPIB Allows communication with compatible devices
条件：10 MHz output Outputs internal or external reference signal. Nominal output impedance 50 Ω.
LAN Allows
10Base-T LAN communication
10 MHz input
Accepts a
10 MHz external reference (timebase) input.
Nominal input impedance
50 Ω
Damage levels >
+10 dBm
Nominal output power
+10 dBm.
扫描输出 (dual 模式)
Supplies a voltage proportional to the RF power or frequency sweep ranging from 0 volts at the start of sweep to +10
volts (nom) at the end of sweep, regardless of sweep width
During CW operation, supplies a voltage proportional to the output frequency
+10 volts (nom) corresponding to the
最大值 specified 频率
When connected to a Keysight 8757D scalar network analyzer (Option
007), generates a selectable number of equally
spaced
1 μs pulses (nom) across a ramp (analog) sweep. Number of pulses can be set from 101 to 1601 by remote
control from the
8757D.
Output impedance: < 1 Ω (nom), can drive
2 kΩ.
Stop sweep in/out
条件：retrace and bandcross intervals,and high level during the forward portion of the sweep.
Sweep will stop when grounded externally; sweep will resume when allowed to go high.
Open-collector,TTL-compatible input/output. In ramp sweep operation,provides low level (nominally
0 V) during sweep
以上指标摘自厂家官方数据手册，完整定义、测试条件与保证值口径以手册为准。完整指标、测试条件与定义口径请见产品页「软件和手册 | 白皮书」栏目中的官方数据手册。
