    频率范围：9 kHz 至53 GHz灵活的高性能紧凑型 VNA提供广泛的测量应用软件任您选择，对射频测试结果进行深入分析与是德科技高性能 PNA 拥有同样直观的图形用户界面支持是德科技所有电子校准件（ECal），可以快速完成校准测量速度：13 ms（201 点，全 2 端口校准，1MHz IFBW）动态范围：> 140 dB @ 3 GHz；> 132 dB @ 20 GHz（10 Hz IFBW）迹线噪声：< 0.0015 dBrms（10 kHz IFBW）

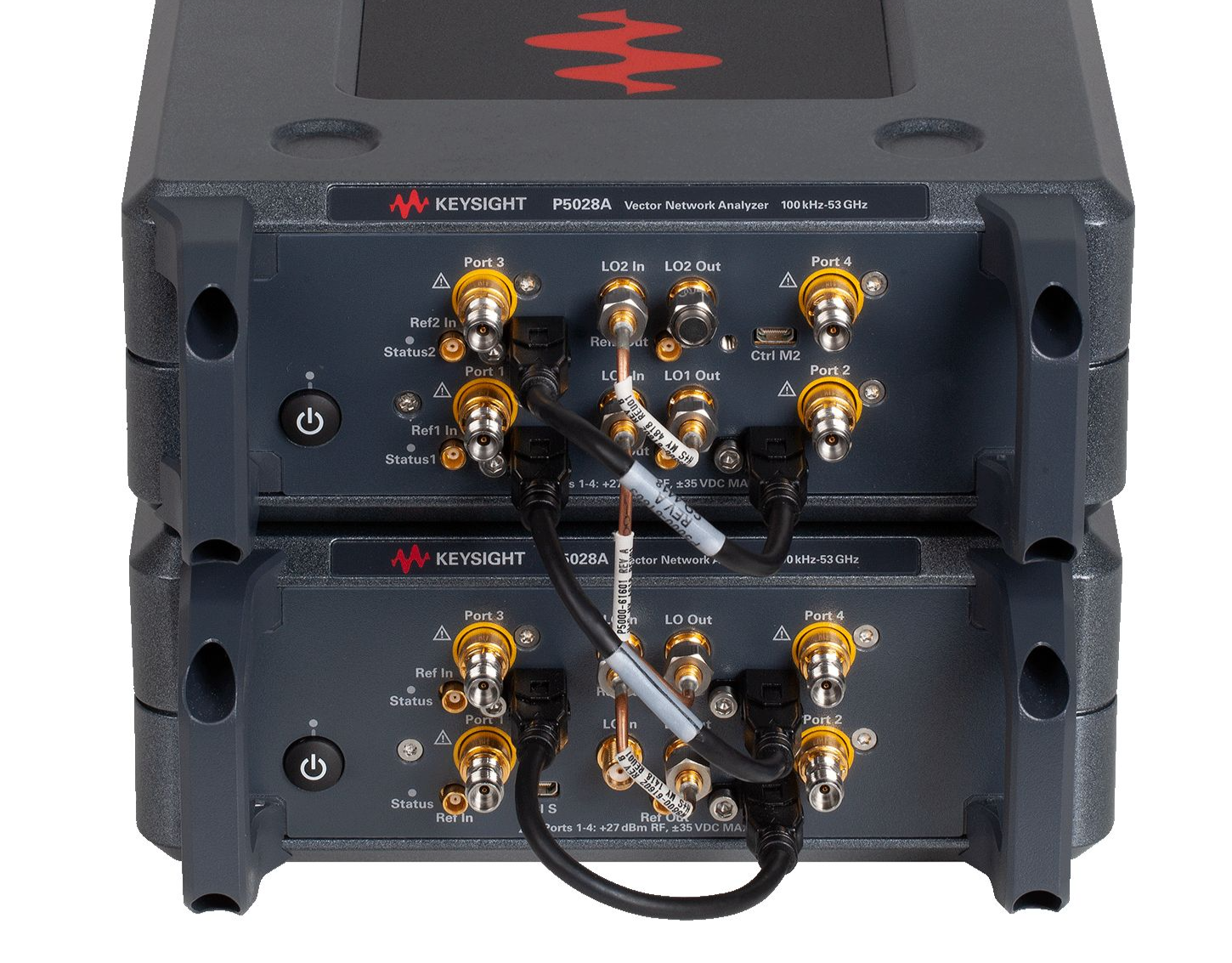

    Streamline系列P5028A 9kHz至53GHz 4端口USB 矢量网络分析仪|是德/KEYSIGHT (在产)

    • 频率范围：9 kHz 至53 GHz

    • 4端口

    • 灵活的高性能紧凑型 VNA

    • 提供广泛的测量应用软件任您选择，对射频测试结果进行深入分析

    • 与是德科技高性能 PNA 拥有同样直观的图形用户界面

    • 支持是德科技所有电子校准件（ECal），可以快速完成校准

    • 测量速度：13 ms（201 点，全 2 端口校准，1MHz IFBW）

    • 动态范围：> 140 dB @ 3 GHz；> 132 dB @ 20 GHz（10 Hz IFBW）

    • 迹线噪声：< 0.0015 dBrms（10 kHz IFBW）


    参考价格 ：

    厂家：是德科技|KEYSIGHT （收录209个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    下载技术资料

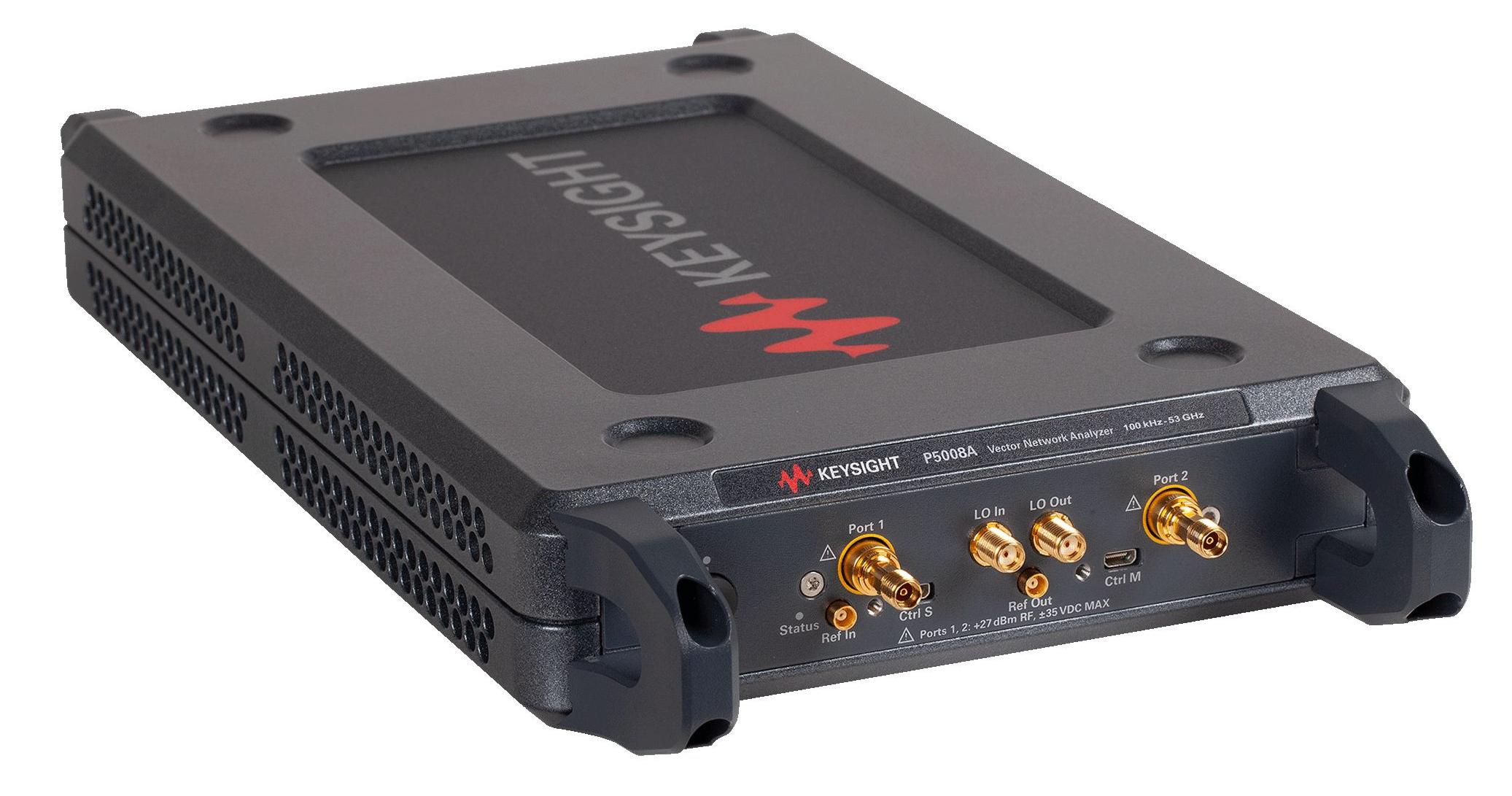

    紧凑型、无面板的 USB 矢量网络分析仪（VNA）。灵活的四端口 VNA，可以大幅减小测试所需的空间。高达53 GHz。

    HIGHLIGHTS

    • 频率范围：9 kHz 至 53 GHz

    • 灵活的高性能紧凑型 VNA

    • 提供广泛的测量应用软件任您选择，对射频测试结果进行深入分析

    • 与是德科技高性能 PNA 拥有同样直观的图形用户界面

    • 支持是德科技所有电子校准件（ECal），可以快速完成校准

    包括的内容:

    • 快速入门指南

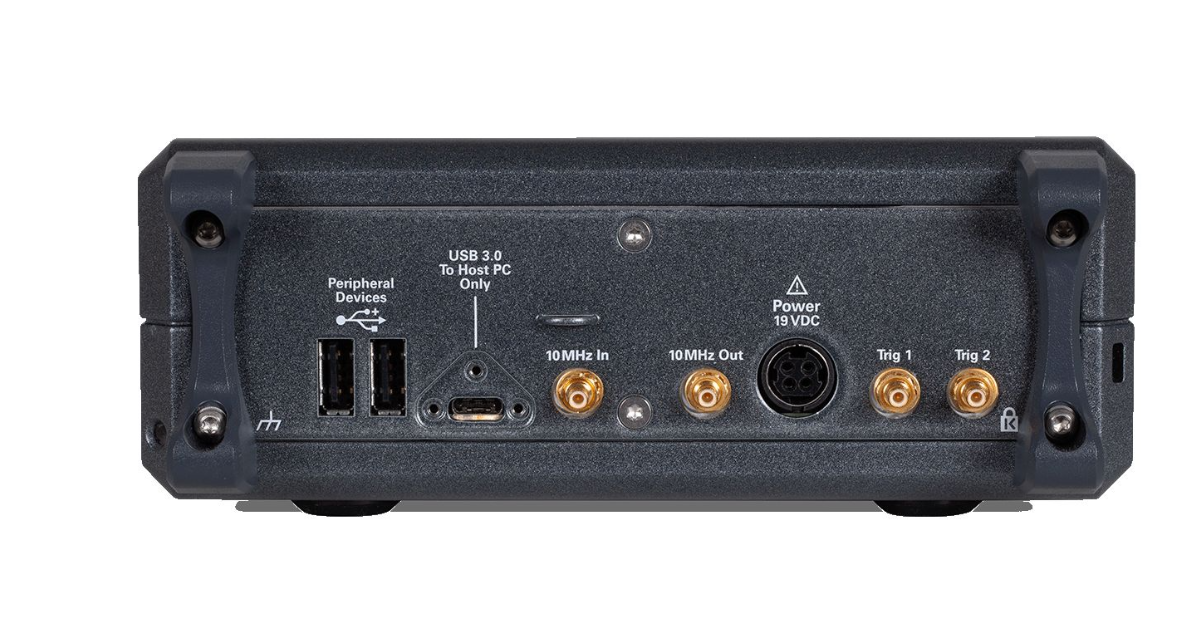

    • USB 3.0 电缆组件

    • 电源、外置交流-直流适配器

    • 电源线

    • 校准证书





















    XN4-class USB Vector Network Analyzer, 100 kHz Minimum frequency, 53 GHz Maximum frequency 详细指标 | 是德科技 KEYSIGHT - onetest仪器资源库

    是德科技 KEYSIGHT
    XN4-class USB Vector Network Analyzer, 100 kHz Minimum frequency, 53 GHz Maximum frequency 详细指标
    Compact form factor for portable benchtop network analysis
    详细指标
    本页为厂家公布指标的**原文摘录**（英文数据手册直排，未做折算）；标注 spec./typ./char./nom. 者为原文口径词，含义见数据手册 Definition 一节。
    Table 1. System dynamic range at test port (dB) 1
    • P5000A to P5004A, P5020A to P5024A：
    • Description Specification Typical：
    • 9 kHz to 100 kHz 101 111：
    • 100 kHz to 300 kHz 117 126：
    • 300 kHz to 1 MHz 125 136：
    • 1 MHz to 10 MHz 130 141：
    • 10 MHz to 50 MHz 2 137 147：
    • 50 MHz to 3 GHz 140 150：
    • 3 GHz to 5 GHz 140 149：
    • 5 GHz to 6.5 GHz 140 148：
    • 6.5 GHz to 9 GHz 136 146：
    • 9 GHz to 14 GHz 133 142：
    • 14 GHz to 16 GHz 130 140：
    • 16 GHz to 20 GHz 126 137：
    • P5005A to P5008A, P5025A to P5028A：
    • Description Specification Typical：
    • 100 kHz to 300 kHz 95 106：
    • 300 kHz to 500 kHz 104 120：
    • 500 kHz to 1 MHz 117 130：
    • 1 MHz to 10 MHz 125 138：
    • 10 MHz to 50 MHz 2 137 147：
    • 50 MHz to 6.5 GHz 140 150：
    • 6.5 GHz to 8 GHz 138 150：
    • 8 GHz to 9 GHz 138 147：
    • 9 GHz to 16 GHz 137 147：
    • 16 GHz to 17 GHz 137 143：
    • 17 GHz to 20 GHz 132 143：
    • 20 GHz to 24 GHz 130 143：
    • 24 GHz to 25 GHz 130 141：
    • 25 GHz to 26 GHz 127 141：
    • 26 GHz to 30 GHz 127 137：
    • Description Specification Typical：
    • 30 GHz to 35 GHz 122 137：
    • 35 GHz to 40 GHz 122 134：
    • 40 GHz to 45 GHz 122 132：
    • 45 GHz to 50 GHz 100 115：
    • 50 GHz to 53 GHz 72 101：
    • 1. System dynamic range = source maximum output power minus receiver noise floor.：
    • 2. It may typically be degraded at 25 MHz.：
    • Corrected System Performance：
    • This section provides specifications for the corrected performance of the Streamline Series VNA using：
    • Mechanical Calibration Kit or Electronic Calibration (ECal) Module. To determine transmission and：
    • reflection uncertainty curves with other calibration kits, please download the Uncertainty Calculator from：
    • http://www.keysight.com/find/na_calculator to generate the curves for your specific calibration kit.：
    • Measured with 10 Hz IF bandwidth, no averaging applied to data, environmental temperature = 23 °C：
    • (± 3 °C) with < 1 °C deviation from calibration temperature.：
    Table 2. P5000A to P5004A, P5020A to P5024A with 85032F
    • standard mechanical calibration kit：
    • Corrected error terms (dB) – Specifications：
    • Description 9 kHz to 50 MHz 50 MHz to 3 GHz 3 GHz to 6 GHz 6 GHz to 9 GHz：
    • Directivity 49 46 40 38：
    • Source match 41 40 36 35：
    • Load match 47 46 40 38：
    • Reflection tracking ± 0.011 ± 0.021 ± 0.032 ± 0.054：
    • Transmission tracking ± 0.082 ± 0.021 ± 0.063 ± 0.074：
    • Transmission uncertainty (magnitude and phase)：
    • Reflection uncertainty (magnitude and phase)：
    Table 3. P5000A to P5004A, P5020A to P5024A with 85052D
    • economy mechanical calibration kit：
    • Corrected error terms (dB) – Specifications：
    • Description 9 kHz to 50 MHz 50 MHz to 2 GHz 2 GHz to 8 GHz 8 GHz to 20 GHz：
    • Directivity 42 42 38 36：
    • Source match 37 37 31 28：
    • Load match 42 42 38 36：
    • Reflection tracking ± 0.003 ± 0.003 ± 0.004 ± 0.008：
    • Transmission tracking ± 0.136 ± 0.03 ± 0.1 ± 0.185：
    • Transmission uncertainty (magnitude and phase)：
    • Reflection uncertainty (magnitude and phase)：
    Table 4. P5000A to P5004A, P5020A to P5024A with N4691D Electronic
    • Calibration (ECal) module with Option 0DC：
    • Corrected error terms (dB) – Specifications：
    • Description 9 kHz to 10：
    • MHz：
    • 10 MHz to 500：
    • MHz：
    • 500 MHz to 2：
    • GHz：
    • 2 GHz to 8 GHz 8 GHz to 20：
    • GHz：
    • Directivity 46 46 47 46 43：
    • Source match 41 41 47 45 42：
    • Load match 38 40 46 44 40：
    • Reflection tracking ± 0.05 ± 0.05 ± 0.02 ± 0.03 ± 0.04：
    • Transmission tracking ± 0.081 ± 0.056 ± 0.026 ± 0.042 ± 0.064：
    • Transmission uncertainty (magnitude and phase)：
    • Reflection uncertainty (magnitude and phase)：
    Table 5. P5005A to P5008A, P5025A to P5028A with 85058B standard
    • mechanical calibration kit：
    • Corrected error terms (dB) – Specifications：
    • Description 100 kHz：
    • to 1 MHz：
    • 1 MHz to：
    • 50 MHz：
    • 50 MHz to：
    • 2 GHz：
    • 2 GHz to：
    • 10 GHz：
    • 10 GHz to：
    • 20 GHz：
    • 20 MHz to：
    • 35 GHz：
    • 35 GHz to：
    • 50 GHz：
    • 50 GHz to：
    • 53 GHz：
    • Directivity 35 35 35 41 38 37 37 34：
    • Source match 34 34 34 44 40 41 42 40：
    • Load match 34 35 35 41 37 36 36 33：
    • Reflection：
    • tracking：
    • ± 0.019 ± 0.019 ± 0.019 ± 0.01 ± 0.033 ± 0.033 ± 0.02 ± 0.03：
    • Transmission：
    • tracking：
    • ± 0.302 ± 0.065 ± 0.046 ± 0.033 ± 0.073 ± 0.122 ± 0.079 ± 0.154：
    • Transmission uncertainty (magnitude and phase)：
    • Reflection uncertainty (magnitude and phase)：
    Table 6. P5005A to P5008A, P5025A to P5028A with N4694D Electronic
    • Calibration (ECal) module with Option 0DC：
    • Corrected error terms (dB) – Specifications：
    • Description 100 kHz：
    • to 1 MHz：
    • 1 MHz to：
    • 50 MHz：
    • 50 MHz to：
    • 2 GHz：
    • 2 GHz to：
    • 20 GHz：
    • 20 GHz to：
    • 30 GHz：
    • 30 MHz to：
    • 40 GHz：
    • 40 GHz to：
    • 50 GHz：
    • 50 GHz to：
    • 53 GHz：
    • Directivity 41 41 41 42 41 40 38 35：
    • Source match 38 38 38 39 35 34 33 30：
    • Load match 34 37 38 38 34 32 32 29：
    • Reflection：
    • tracking：
    • ± 0.08 ± 0.08 ± 0.04 ± 0.04 ± 0.05 ± 0.06 ± 0.08 ± 0.08：
    • Transmission：
    • tracking：
    • ± 0.148 ± 0.095 ± 0.051 ± 0.065 ± 0.093 ± 0.108 ± 0.123 ± 0.166：
    • Transmission uncertainty (magnitude and phase)：
    • Reflection uncertainty (magnitude and phase)：
    • Uncorrected System Performance：
    资源下载
    以上规格取自是德科技（KEYSIGHT）P5028A 官方英文数据手册；产品定位与功能描述取自是德科技官网该产品页。
    是德科技 KEYSIGHT · onetest 仪器资源库

    全部



    采购产品

    联系我们了解价格、库存、升级信息、答疑解惑、下订单、获取订单状态或加速订单。 Keysight 可能会使用授权销售合作伙伴来更好地满足您的需求。

    热线传真:
    800-820-2816
    工作时间:

    周一到周五 8:30am-5:30pm

    地址:

    是德科技（中国）有限公司 北京市朝阳区望京北路3号 中国





    Calibration documentation

    P5028A-1A7Calibration + Uncertainties + Guardbanding (Not Accredited)
    P5028A-A6JANSI Z540-1-1994 Calibration

    Standard hardware configurations

    P5028A-4004-port, 100 kHz to 53 GHz
    P5028A-4024-port, 100 kHz to 53 GHz with second source

    Additional hardware

    P5028A-021Add pulse modulator to internal 1st source
    P5028A-090Spectrum analysis hardware
    P5028A-022Add pulse modulator to internal 2nd source
    P5028A-190Vector signal analysis hardware

    Software

    S97024BBasic pulsed-RF measurements lite for P50xxA
    S97551BMultiple instruments/modules measurements
    S97088BSource phase control
    S97553BMultiport calibrated measurements with switch instruments
    S97083BVector and scalar mixer/converter measurements
    S97007BAutomatic fixture removal
    S97089BDifferential and I/Q devices measurements
    S97090BSpectrum analysis
    S97029BNoise figure measurements with vector correction
    S97015BReal-time S-Parameter and Power Measurement Uncertainty
    S97010BTime domain analysis
    S97025BBasic pulsed-RF measurements
    S97086BGain-compression measurements
    S97552BMultiport calibration assistant
    S97084BEmbedded LO capability
    S97460BTrue-mode stimulus
    S97011BEnhanced time domain analysis with TDR
    S97082BScalar mixer/converter measurements
    S97560BOperation with N5252AW VDI frequency extenders
    S97111BActive hot parameters, restricted to 50 GHz
    S97087BIntermodulation distortion measurements

    Accessories

    U8488APower Sensor; USB average thermocouple, 10MHz-67GHz
    Y1700ARack mount kit for USB instruments
    Y1701AMultiple USB instruments configuration kit
    Y1710ATransit Case for Keysight Streamline USB modular products
