中星联华 · SinoLink
SL3000A-Pro 224G 高性能误码仪
支持50-58GBaud及100-116GBaud · 224G速率 · 高压差分输出＞2000mVppd · PJ注入10MHz-100MHz
产品简介
SL3000A-Pro 224G 高级注抖误码仪定位高端 SerDes 芯片、硅光器件与 800G/1.6T 光模块物理层流片验证与极限摸底。随着生成式人工智能（AIGC）、万亿参数大语言模型（LLM）的算力需求呈指数级跃升，数据中心网络架构正加速从 400G/800G 向 1.6T 乃至 3.2T 以太网演进，单通道 224Gbps（112GBaud PAM4）和 112Gbps（56GBaud PAM4）互连技术成为打破“算力互连墙”的核心基石。
在 112GBaud 的超高波特率下，奈奎斯特频率高达 56GHz。行业标准（如 IEEE 802.3、OIF-CEI、PCIE）强制要求进行接收机抖动容限（JTOL）与压力眼图（Stressed Eye）测试。作为中国唯一一款支持 224G 速率且具备高级抖动注入能力的误码仪，SL3000A-Pro 224G 具有优异的性能指标和丰富的高级抖动注入能力——低端误码仪只能告诉您芯片“能不能通”，而 SL3000A-Pro 224G 能精准告诉您芯片“在多恶劣的真实环境下才会失效”。
该仪器提供纯净的眼图和超低的抖动、灵活的发送均衡设置，并支持高级正弦抖动 SJ 注入（10kHz 到 10MHz）、高频周期抖动 PJ 注入（10MHz-100MHz）、随机抖动 RJ 注入与串扰抖动 BUJ 注入；支持 2000mVppd 以上的高压差分输出，可直接驱动硅光器件。接收端 ED 内置 CDR 时钟恢复功能，无需外部时钟输入，并支持高级自动均衡，轻松满足各种复杂测试环境。
核心参数
• 速率范围：支持 50GBaud-58GBaud，以及 100GBaud-116GBaud 等主流速率
• 速率覆盖（等效速率表述）
200Gbps-234Gbps
100Gbps-116Gbps 大范围连续可调
• 高级正弦抖动 SJ 注入：10kHz 到 10MHz 频率下可注入超大幅度低频正弦抖动
• 突破性高频周期抖动 PJ 注入：支持 10MHz-100MHz 的高级 PJ 周期抖动注入
• 随机抖动 RJ 注入：真实模拟 PLL、VCO 的随机抖动与半导体热噪声
• 串扰抖动 BUJ 注入：有界不相关抖动，完美再现高密度布线中的相邻通道串扰
• 高压输出：支持 2000mVppd 以上的高压差分输出，直接驱动硅光器件
• 输出信号质量：纯净的眼图和超低的抖动，灵活的发送均衡设置
• 接收端 ED：支持高级自动均衡功能，内置 CDR 时钟恢复功能，无需外部时钟输入
• 接收端 ED 均衡能力：支持超过 10 个 TAP 的均衡能力
• 误码分析：支持虚拟 FEC 的高级直方图以及物理层突发误码分析等功能
• 一致性测试能力 支持创建压力眼，摸底 DUT 性能和余量
• 支持 VEC 压力眼图校准与 COM 方法校准

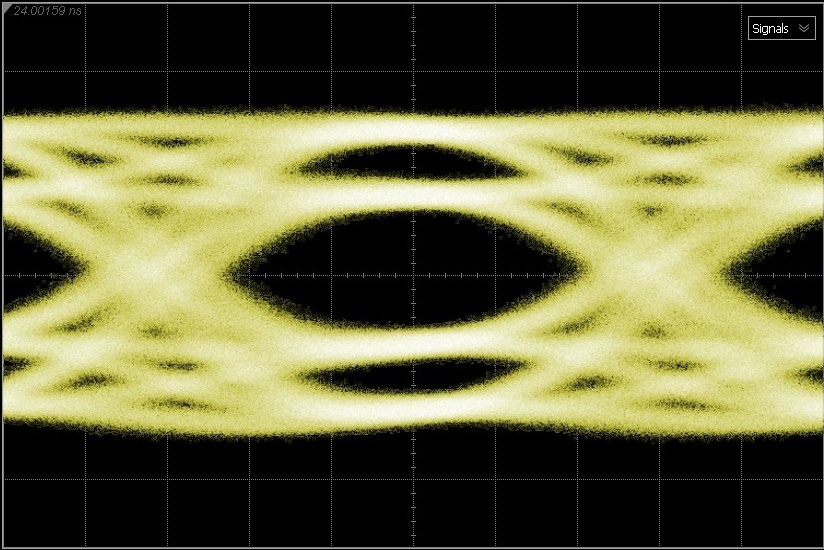

图：SL3000A-Pro 眼图测试结果
产品特性
信号质量与抖动注入
• 纯净的输出信号质量：纯净的眼图和超低的抖动，灵活的发送均衡设置
• 高级正弦抖动 SJ 注入：10kHz 到 10MHz 频率下可注入超大幅度低频正弦抖动，精准探测 CDR 追踪与容限边界
• 突破性高频周期抖动 PJ 注入：支持 10MHz-100MHz 的高级 PJ 周期抖动注入
• 随机抖动 RJ 注入：真实模拟 PLL、VCO 的随机抖动，半导体热噪声
• 串扰抖动 BUJ 注入：有界不相关抖动，完美再现高密度布线中的相邻通道串扰（Crosstalk）
• 原生信号质量：高质量眼图（对比传统低端误码仪固有抖动大、眼图质量一般）
速率与输出
• 高压输出：支持 2000mVppd 以上的高压差分输出，直接驱动硅光器件
• 速率范围：支持 50GBaud-58GBaud，以及 100GBaud-116GBaud 等主流速率
• PVT 极限测试支持 200Gbps-234Gbps、100Gbps-116Gbps 大范围连续可调速率
• 速率表述口径：厂商特点页按 Gbaud 表述，PVT 测试说明按 Gbps 表述，两者对应同一速率档
接收端与误码分析
• 接收端 ED 支持高级自动均衡功能，轻松满足各种复杂测试环境
• 接收端 ED 内置了 CDR 时钟恢复功能，无需外部时钟输入
• 支持虚拟 FEC 的高级直方图以及物理层突发误码分析等功能

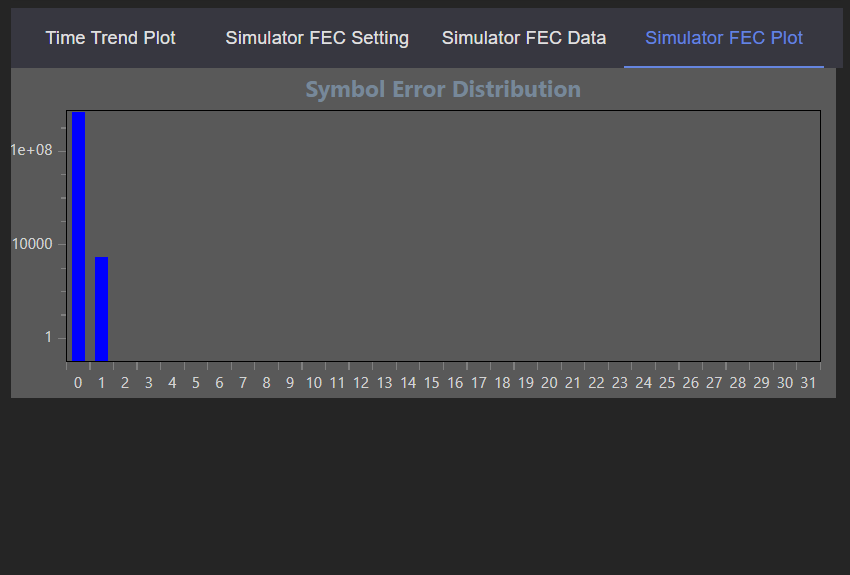

图：FEC 仿真误码分布界面
• 支持超过 10 个 TAP 的均衡能力（用于长距背板 KR 物理层验证）
一致性测试能力对比
• 应用场景：高端研发设计验证和调试、一致性测试（对比低端误码仪仅生产快速筛选测试）
• 一致性测试：支持创建压力眼，摸底 DUT 性能和余量（低端误码仪不支持）
• 高频周期抖动 PJ 注入：支持突破性 10MHz-100MHz 抖动注入（低端误码仪不支持或仅支持 20MHz 以下）
• 低频正弦抖动 SJ 注入：支持 10kHz-10MHz 抖动注入（低端误码仪不支持或幅度有限）
• 串扰抖动 BUJ 注入：支持模拟串扰抖动（低端误码仪不支持）
• 随机抖动 RJ 注入：支持（低端误码仪不支持）
• 高压输出：支持 >2000mVppd 差分输出（低端误码仪摆幅通常 <1V，需外接放大器）

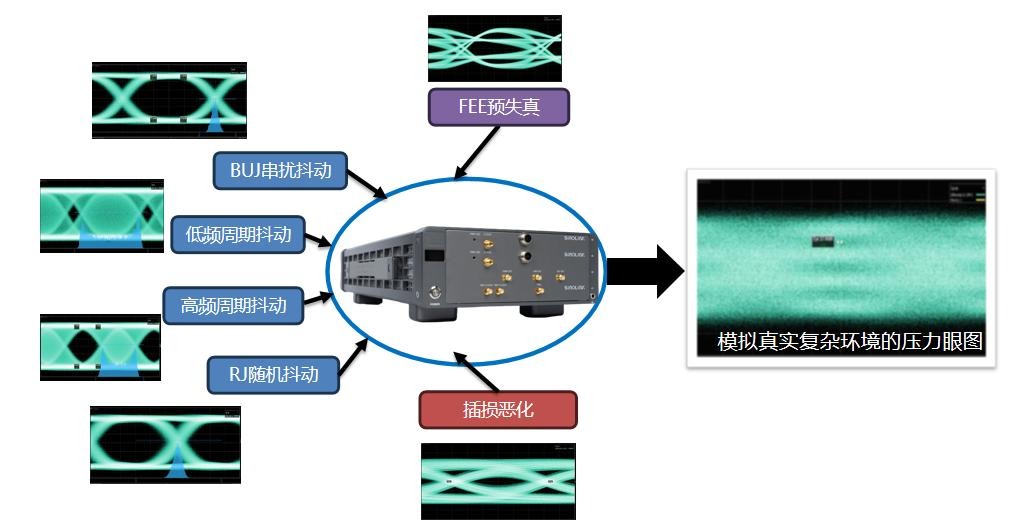

图：SL3000A-Pro 系统组成框图
典型应用
• 224G SerDes IP／芯片 JTOL 和 CDR 测试
• 1.6T 光模块电接口（C2M 接收机压力测试）
• 长距背板（KR）物理层验证
• RX 接收机均衡固件和 MLSE 算法验证和优化
• 级联 FEC 纠错边界与突发误码测试
• 高速 SerDes 芯片 PVT 极限测试
• 112G/224G C2C 接口抖动容限摸底
型号与配置
• SL3000A-Pro 224G 高级注抖误码仪主机
• 速率
支持 50GBaud-58GBaud
100GBaud-116GBaud 等主流速率
• 抖动注入 SJ 10kHz-10MHz
• PJ 10MHz-100MHz
• RJ
• BUJ
• 输出：高压差分输出 ＞2000mVppd
• 接收端 ED：内置 CDR，支持高级自动均衡，支持 >10 个 TAP 均衡
• 保修：一年保修
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SL3000A-Pro 224G 高性能误码仪 详细指标页。
onetest仪器资源库 · 中星联华 SL3000A-Pro 224G 高性能误码仪
中星联华 · SinoLink
SL3000A-Pro 224G 高性能误码仪 · 详细指标
50-58GBaud / 100-116GBaud · PJ 10MHz-100MHz · 完整功能指标
产品简介
本页按厂商官方资料《SL3000A-Pro 224G 高性能误码仪 Flyer》（V1.2，更新时间 2026-07-23）收录 SL3000A-Pro 224G 的速率、抖动注入、输出幅度、接收端均衡与误码分析等功能指标。
★ 速率口径说明：厂商在不同页面采用两种表述——「特点」页按波特率表述为 50GBaud-58GBaud、100GBaud-116GBaud；「PVT 极限测试」说明按等效速率表述为 200Gbps-234Gbps、100Gbps-116Gbps。两者指同一速率档，本页同时保留两种表述以便对照。
技术指标
速率
• 速率范围（波特率表述）：支持 50GBaud-58GBaud，以及 100GBaud-116GBaud 等主流速率
• 速率范围（等效速率表述）：200Gbps-234Gbps，100Gbps-116Gbps 大范围连续可调
• 对应标准：224Gbps（112GBaud PAM4）与 112Gbps（56GBaud PAM4）互连技术
• 112GBaud 下奈奎斯特频率高达 56GHz
抖动注入
• 高级正弦抖动 SJ 注入：10kHz 到 10MHz 频率下可注入超大幅度低频正弦抖动
• 高频周期抖动 PJ 注入：支持 10MHz-100MHz 的高级 PJ 周期抖动注入
• 随机抖动 RJ 注入：真实模拟 PLL、VCO 的随机抖动，半导体热噪声
• 串扰抖动 BUJ 注入：有界不相关抖动，完美再现高密度布线中的相邻通道串扰（Crosstalk）
• 支持创建非线性、非高斯的复合抖动环境（结合 BUJ 串扰注入）
发送端输出
• 输出信号质量：纯净的眼图和超低的抖动
• 发送均衡：支持灵活的发送均衡设置
• 高压输出：支持 2000mVppd 以上的高压差分输出，可直接驱动硅光器件
接收端（ED）
• 内置 CDR 时钟恢复功能，无需外部时钟输入
• 支持高级自动均衡功能，轻松满足各种复杂测试环境
• 支持超过 10 个 TAP 的均衡能力
• 支持虚拟 FEC 的高级直方图以及物理层突发误码分析等功能
• 支持创建可控的突发连串误码，测试级联 FEC 硬核的纠错界限
一致性测试能力对比（对比传统低端误码仪）
• 应用场景
高端研发设计验证和调试、一致性测试
一致性测试支持创建压力眼，摸底 DUT 性能和余量
• 高频周期抖动 PJ 注入：支持 10MHz-100MHz（低端不支持或仅支持 20MHz 以下）
• 低频正弦抖动 SJ 注入：支持 10kHz-10MHz（低端不支持或幅度有限）
• 串扰抖动 BUJ 注入：支持模拟串扰抖动（低端不支持）
• 随机抖动 RJ 注入：支持（低端不支持）
• 高压输出：支持 >2000mVppd 差分输出（低端摆幅通常 <1V，需外接放大器）
• 原生信号质量：高质量眼图（低端固有抖动大，眼图质量一般）
本页技术指标整理自厂商官方资料《SL3000A-Pro 224G 高性能误码仪 Flyer》（V1.2，更新时间 2026-07-23），实际配置以厂商最新规格书为准。
