HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力

HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力 (在产)

通道数量:2收2发

通道独立;收发独立;射频频率:30 MHz至6 GHz

矢量调制带宽:最高420 MHz

(载波频率>400 MHz)

基带采样率:最高800 MSPS

数据存储深度:单路512 MB

320 MHz 1024-QAM信号回环测试ACPR:-50 dBc(@3.5GHz -10 dBm)

320 MHz 1024-QAM信号回环测试EVM:1%(@3.5GHz -10 dBm)

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

HTR2050N306为双通道矢量信号(任意波包络信号)收发设备,载波频率覆盖30 MHz至 6 GHz,矢量调制带宽(任意波包络带宽)420 MHz。

HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力

HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力


主要特性

通道数量:2收2发;通道独立;收发独立;

射频频率:30 MHz至6 GHz;

矢量调制带宽:最高420 MHz;(载波频率>400 MHz)

基带采样率:最高800 MSPS;

数据存储深度:单路512 MB;

320 MHz 1024-QAM信号回环测试ACPR:-50 dBc(@3.5GHz -10 dBm)

320 MHz 1024-QAM信号回环测试EVM:1%(@3.5GHz -10 dBm)

HTR2050N306 30MHz至6GHz 2收2发矢量信号收发器 420MHz带宽|安谱力

主要应用

宽带矢量信号产生与接收

基于矢量信号的射频系统特征测试

射频算法验证

通信验证系统搭建

数字双输入/双带并发系统

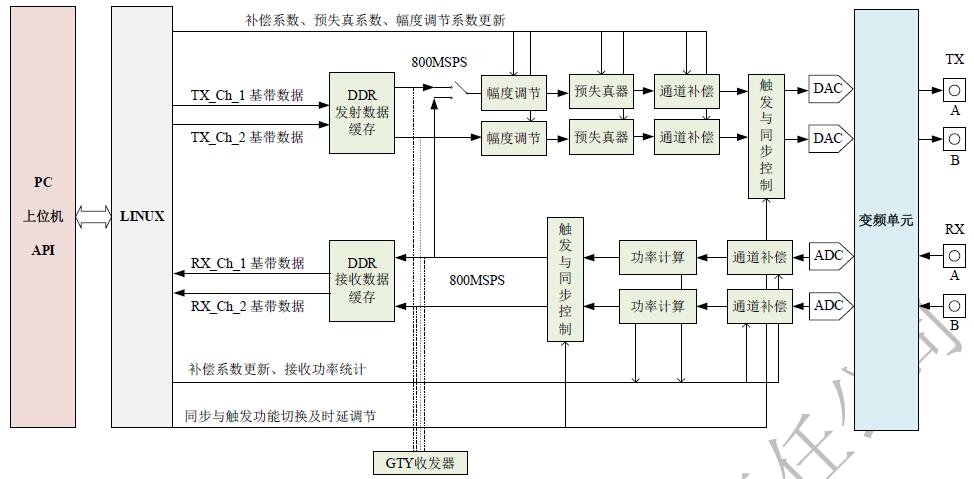

系统框图





产品手册

HTR2050N306产品手册


通道数量

  • 2收2发

射频频率

  • 30MHz至6GHz双通道独立调节,收发独立调节

频率调节步进

  • 10KHz

矢量调制带宽(任意波包络带宽)

  • 420 MHz(载波频率>400MHz)

输出功率范围

  • -60dBm至0dBm

功率调节步进

  • 0.1dB

输入功率范围

  • -50dBm至10dBm

输入衰减器调节范围

  • 0至30dB,步进1dB

IQ信号采样率

  • 最高800 MSPS

数据存储深度

  • 单路512MB

输出ACPR

  • 320MHz信号优于-50dBc(-10dBm平均功率下测试)

输出EVM

  • 200 MHz 64-QAM信号,优于0.6%(3.5GHz,-10dBm)

相位噪声

  • ≤-105 dBc/Hz@10KHz(频率1GHz)

输出谐波

  • ≥45 dBc(30 MHz~6000 MHz,输出功率0dBm)

输出杂散

  • ≥65 dBc(低杂散模式,输出功率0dBm)

发射同步与触发

  • 内部通道间默认同步,同步时延可按采样点数量调节,对外提供通道1相关marker和trigger信号

接收同步于触发

  • 内部通道间默认同步,可接受外部trigger触发采样

频率切换时间

  • ≤200 us

输出关断隔离度

  • ≥85 dBc

参考时钟输入

  • 10 MHz±10 Hz,5 dBm±2 dB,自适应切换

参考时钟输出

  • 10 MHz,0.1ppm,5dBm±2dB

工作温度

  • 0℃~+70℃

控制方式

  • 触屏界面;MATLAB API;Python API
