DF3/5/7 系列 超短波监测测向系统
30MHz至3GHz 单/双通道相关干涉仪测向定位系统
产品简介
DF3/5/7 系列超短波监测测向系统采用相关干涉仪测向体制，分为单通道测向系统与双通道测向系统。按不同实际应用场景，可分为固定站监测测向系统、可搬移监测测向系统、车载站监测测向系统与折叠式监测测向系统。
单通道系列采用单通道相关干涉仪测向体制，按监测性能等级分为低端普通型（DF-310）、中端高性能型（DF-510）、高端先进型（DF-710）；双通道系列采用双通道相关干涉仪测向体制，同样分为低端普通型（DF-320）、中端高性能型（DF-520）、高端先进型（DF-720）。产品不仅适用于民用无线电频谱监测管理领域，也可用于广播电视、军事无线电侦察定位领域。
核心特性
• 测向体制：单通道 / 双通道数字式相关干涉仪体制，支持双极化、大孔径测向
• 高测向精度：单通道 30-3000MHz≤2° RMS；双通道 30-3000MHz≤1.5° RMS（标准场地无反射）
• 高测向灵敏度：单通道 30-3000MHz≤1~20uV/m；双通道 30-3000MHz≤1~15uV/m（标准场地无反射）
• 相关干涉仪体制具有较强的抗干扰能力和抗多径效应，特别适合在复杂城市环境下应用
• 最小测向驻留时间：单通道 ≤15ms；双通道 ≤1ms
• 支持宽带 FFT 测向：最大带宽 40MHz，分辨率 3.125 / 6.25 / 12.5 / 25 / 50 / 100kHz
• 支持扫描测向：单通道 ≥1GHz/S（RBW=25kHz）；双通道 ≥2GHz/S（RBW=25kHz）
• 支持测向多任务、多用户
系列型号
• DF-310：30MHz~3GHz
单信道相关干涉仪
测向准确度 ≤2°；天线阵孔径固定站 110cm / 车载站 90-120cm / 搬移站 80cm
• DF-510：30MHz~3GHz
单信道相关干涉仪
测向准确度 ≤2°；天线阵孔径同上
• DF-710：30MHz~3GHz
单信道相关干涉仪
测向准确度 ≤2°；天线阵孔径同上；宽带 FFT 测向最大带宽 40/80MHz
• DF-320：30MHz~3GHz
双信道相关干涉仪
测向准确度 ≤2°；最小驻留 ≤1ms
• DF-520：30MHz~3GHz
双信道相关干涉仪
测向准确度 ≤1.5°；最小驻留 ≤1ms
• DF-720：30MHz~3GHz
双信道相关干涉仪
测向准确度 ≤1.5°；最小驻留 ≤1ms；宽带 FFT 测向最大带宽 40/80MHz
典型应用
• 无线电干扰源查找与测向定位
• 黑广播查找与测向定位
• 军用无线电台测向与定位

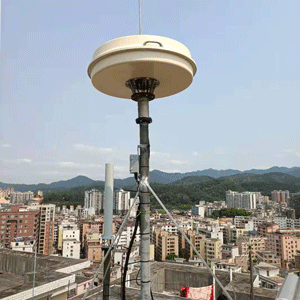

• 固定站频谱监测测向

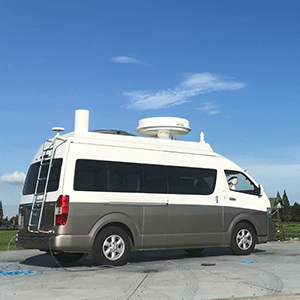

• 可搬移 / 车载站机动测向
• 折叠式快速部署测向
资源下载
• 官网产品页
详细指标请见 DF3/5/7 系列 超短波监测测向系统 详细指标页。
真信智能
DF3/5/7 系列 超短波监测测向系统
详细指标
产品简介
DF3/5/7 系列超短波监测测向系统采用相关干涉仪测向体制，分为单通道测向系统与双通道测向系统。按不同实际应用场景，可分为固定站监测测向系统、可搬移监测测向系统、车载站监测测向系统与折叠式监测测向系统。
详细指标
单通道系列技术指标
• 系统监测指标：DF-310 同ZX-208监测接收机
DF-310 同ZX-209监测接收机
DF-510 同ZX-220监测接收机
• 测向工作频率：DF-310 30-3000MHz
DF-310 30-3000MHz
DF-510 30-3000MHz
• 测向体制：DF-310 单信道相关干涉仪
DF-310 单信道相关干涉仪
DF-510 单信道相关干涉仪
• 极化方式：DF-310 垂直/水平双极化
DF-310 垂直/水平双极化
DF-510 垂直/水平双极化
• 天线阵孔径：DF-310 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
DF-310 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
DF-510 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
• 测向准确度：DF-310 垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°
DF-310 垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°
DF-510 垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°
• 测向灵敏度：DF-310 30~3000MHz：≤25dBuV/m
DF-310 30~3000MHz：≤20dBuV/m
DF-510 30~3000MHz：≤20dBuV/m
• 测向带宽：DF-310 1KHz~40MHz,不少于35种
DF-310 1KHz~40MHz,不少于35种
DF-510 1KHz~40/80MHz,不少于35种
• 最小测向驻留时间：DF-310 15ms
DF-310 15ms
DF-510 15ms
• 测向抗扰度：DF-310 带内3dB,带外≥60dB
DF-310 带内3dB,带外≥60dB
DF-510 带内3dB,带外≥60dB
• 宽带FFT测向：DF-310 最大带宽40MHz
DF-310 最大带宽40MHz
DF-510 最大带宽40MHz/80MHz
• FFT测向扫描速度：DF-310 ≥0.5GHz/s(RBW=25KHz)
DF-310 ≥1GHz/s(RBW=25KHz)
DF-510 ≥2GHz/s(RBW=25KHz)
• 频率表测向：DF-310 支持
DF-310 支持
DF-510 支持
• 多任务多用户：DF-310 支持
DF-310 支持
DF-510 支持
• 控制接口：DF-310 LAN
DF-310 LAN
DF-510 LAN
• 控制协议：DF-310 SCPI
DF-310 SCPI
DF-510 SCPI
• 控制终端：DF-310 Windows平台/平板
DF-310 Windows平台/平板
DF-510 Windows平台/平板
• 工作温度：DF-310 室内：-10℃~+50℃ 室外：-40℃~+55℃
DF-310 室内：-10℃~+50℃ 室外：-40℃~+55℃
DF-510 室内：-10℃~+50℃ 室外：-40℃~+55℃
• 工作湿度：DF-310 ＜90%，无结霜
DF-310 ＜90%，无结霜
DF-510 ＜90%，无结霜
• 供电：DF-310 AC 220V/50Hz
DF-310 AC 220V/50Hz
DF-510 AC 220V/50Hz
• 主机尺寸：DF-310 2U标准机箱
DF-310 2U标准机箱
DF-510 2U标准机箱
• 天线阵重量：DF-310 固定站：25kg 车载站：20kg 搬移站：12kg
DF-310 固定站：25kg 车载站：20kg 搬移站：12kg
DF-510 固定站：25kg 车载站：20kg 搬移站：12kg
• 系统功耗：DF-310 ≤80W
DF-310 ≤100W
DF-510 ≤120W
双通道系列技术指标
• 系统监测指标：DF-320 同ZX-208监测接收机
DF-320 同ZX-209监测接收机
DF-520 同ZX-220监测接收机
• 测向工作频率：DF-320 30-3000MHz
DF-320 30-3000MHz
DF-520 30-3000MHz
• 测向体制：DF-320 双信道相关干涉仪
DF-320 双信道相关干涉仪
DF-520 双信道相关干涉仪
• 极化方式：DF-320 垂直/水平双极化
DF-320 垂直/水平双极化
DF-520 垂直/水平双极化
• 天线阵孔径：DF-320 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
DF-320 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
DF-520 固定站：110cm 车载站：90cm/120cm可选 搬移站：80cm 折叠式展开：120cm
• 测向准确度：DF-320 垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°
DF-320 垂直极化：30~3000MHz≤1.5° 水平极化：40~1300MHz≤1.5°
DF-520 垂直极化：30~3000MHz≤1.5° 水平极化：40~1300MHz≤1.5°
• 测向灵敏度：DF-320 30~3000MHz：≤25dBuV/m
DF-320 30~3000MHz：≤20dBuV/m
DF-520 30~3000MHz：≤20dBuV/m
• 测向带宽：DF-320 1KHz~40MHz,不少于30种
DF-320 1KHz~40MHz,不少于30种
DF-520 1KHz~40/80MHz,不少于35种
• 最小测向驻留时间：DF-320 ≤1ms
DF-320 ≤1ms
DF-520 ≤1ms
• 测向抗扰度：DF-320 带内3dB,带外≥60dB
DF-320 带内3dB,带外≥60dB
DF-520 带内3dB,带外≥60dB
• 宽带FFT测向：DF-320 最大带宽40MHz
DF-320 最大带宽40MHz
DF-520 最大带宽40MHz/80MHz
• FFT测向扫描速度：DF-320 ≥1GHz/s(RBW=25KHz)
DF-320 ≥1GHz/s(RBW=25KHz)
DF-520 ≥2GHz/s(RBW=25KHz)
• 频率表测向：DF-320 支持
DF-320 支持
DF-520 支持
• 多任务多用户：DF-320 支持
DF-320 支持
DF-520 支持
• 控制接口：DF-320 LAN
DF-320 LAN
DF-520 LAN
• 控制协议：DF-320 SCPI
DF-320 SCPI
DF-520 SCPI
• 控制终端：DF-320 Windows平台/平板
DF-320 Windows平台/平板
DF-520 Windows平台/平板
• 工作温度：DF-320 室内：-10℃~+50℃ 室外：-40℃~+55℃
DF-320 室内：-10℃~+50℃ 室外：-40℃~+55℃
DF-520 室内：-10℃~+50℃ 室外：-40℃~+55℃
• 工作湿度：DF-320 ＜90%，无结霜
DF-320 ＜90%，无结霜
DF-520 ＜90%，无结霜
• 供电：DF-320 AC 220V/50Hz
DF-320 AC 220V/50Hz
DF-520 AC 220V/50Hz
• 主机尺寸：DF-320 2U标准机箱
DF-320 3U标准机箱
DF-520 3U标准机箱
• 天线阵重量：DF-320 固定站：25kg 车载站：22kg
DF-320 固定站：25kg 车载站：22kg
DF-520 固定站：25kg 车载站：22kg
• 系统功耗：DF-320 ≤100W
DF-320 ≤120W
DF-520 ≤150W
※ 说明
· 测向准确度标准场地无反射条件下测得。
· 系统监测指标与同档监测接收机一致：DF-310 同 ZX-208，DF-510 同 ZX-209，DF-710 同 ZX-220。
· 天线阵孔径支持固定站 110cm、车载站 90cm/120cm 可选、搬移站 80cm、折叠式展开 120cm。
