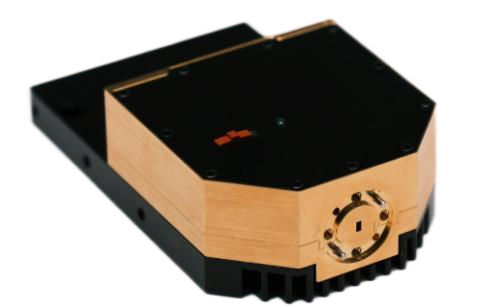

8225W 矢量网络分析仪扩频模块（75GHz~110GHz）
优势
极小体积、便携
输出功率可调
低功耗
多端口测量
应用推荐

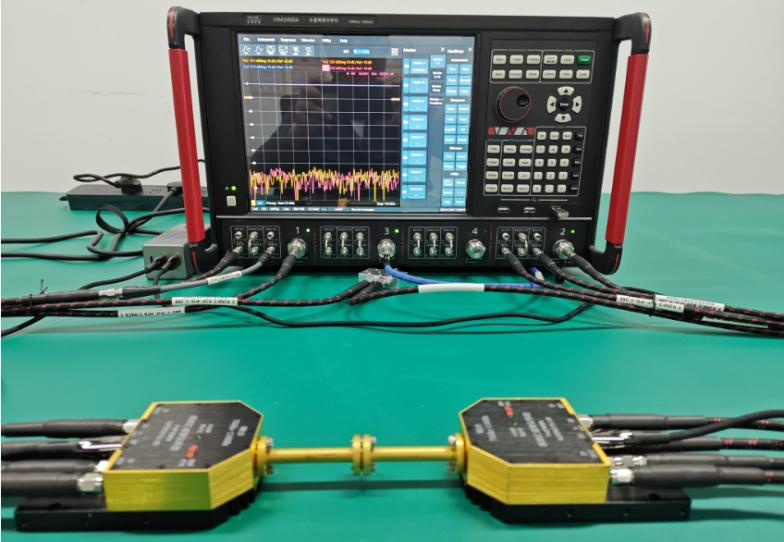

芯片在片测试
天线测试
汽车雷达测试
毫米波电路测试
产品简介
8225W 覆盖 75-110GHz 频段，典型端口功率 6dBm，动态范围 ≥110dBc，匹配深度 ≥50dB，适配主流矢量网络分析仪。采用 Type-C 供电，尺寸 100×60×30mm³，支持毫米波芯片、天线及汽车雷达测试。
性能特点
| 参数名称 | 数值 |
|---|---|
| 频率范围 | 75-110GHz |
| 端口功率（典型值） | 6dBm |
| 动态范围（典型值） | 110dBc |
| 负载匹配深度 | 50dB（典型值） |
| 方向性 | 30dB（典型值） |
| 传输 / 反射跟踪 | ±0.025dB/±0.1dB（典型值） |
| 幅度 / 相位稳定度 | ±0.1dB/±1.5°（+25℃） |
| RF/LO 倍频系数 | 6 |
| 电源接口 | Type-C |
| 测量端口 | WR10 波导（UG-387/U） |
| RF/LO/IF 端口 | SMA 接口 |
| 尺寸 | 100×60×30mm³ |
电性能表（TA=+25℃）
| 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 频率范围 | 75 | — | 110 | GHz |
| 端口功率 | 3 | 6 | 10 | dBm |
| 动态范围 | — | 110 | — | dBc |
| 匹配深度 | — | 50 | — | dB |
| RF 输入频率 | 12.5 | — | 18.4 | GHz |
| RF 输入功率 | 2 | 4 | 6 | dBm |
| LO 输入频率 | 12.5 | — | 18.4 | GHz |
| LO 输入功率 | 2 | 4 | 6 | dBm |
| 中频频率 | 1 | — | 1000 | MHz |

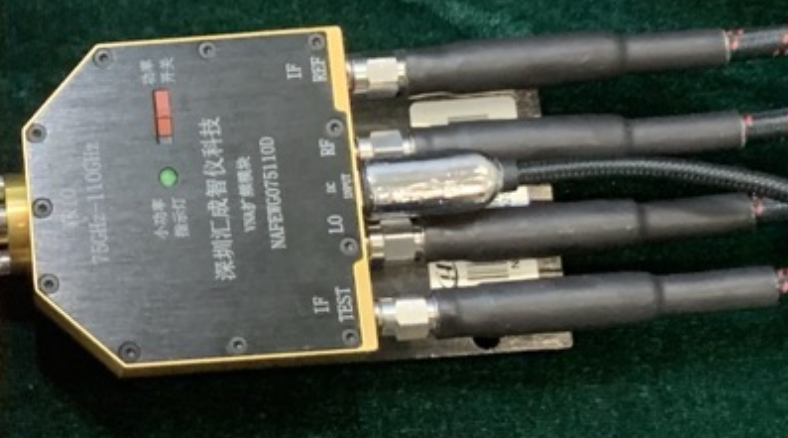

接口定义
| 符号标识 | 名称 | 接口类型 | 说明 |
|---|---|---|---|
| WR10 | 测量端口 | WR10 波导（UG-387/U） | 连接被测件（DUT） |
| RF | 射频输入 | SMA（母头） | 输入基频信号（12.5-18.4GHz） |
| LO | 本振输入 | SMA（母头） | 输入本振信号（同 RF 频段） |
| IF REF | 中频参考输出 | SMA（母头） | 输出参考中频信号 |
| IF TEST | 中频测量输出 | SMA（母头） | 输出测试中频信号 |
| DC INPUT | 电源输入 | Type-C | +6V 直流供电 |
外形尺寸
尺寸：100×60×30mm（长 × 宽 × 高），公差 ±0.1mm
结构：含散热底座，配备 SMA 接口、WR10 波导法兰、3×M3 螺纹孔
使用限制参数
| 参数名称 | 数值 |
|---|---|
| 电源电压 | +6V |
| RF/LO 输入功率 | ≤10dBm |
| 存储温度 | -65℃~150℃ |
| 使用温度 | -55℃~85℃ |
