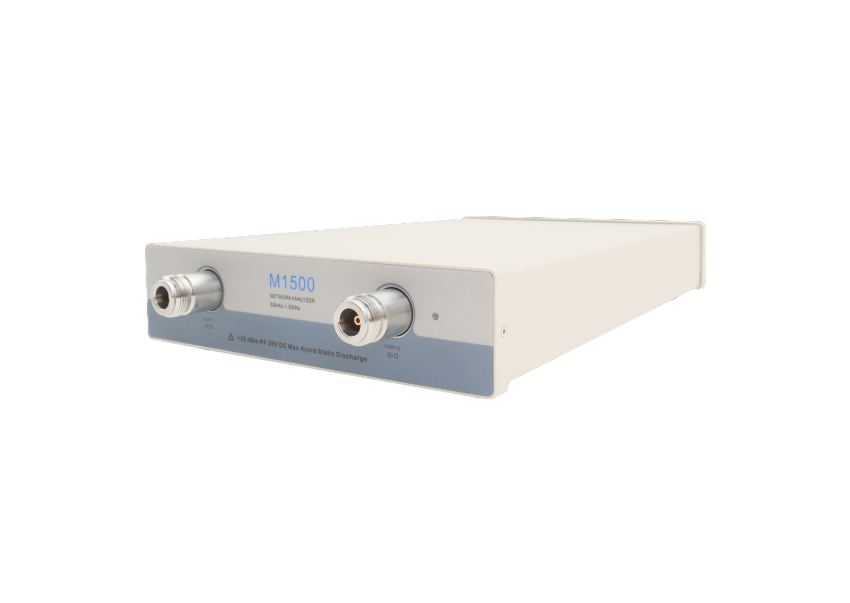

M1500 100kHz至1.5GHz 2端口矢量网络分析仪模块|能讯科技

模块化、专业级、高性能全双端口矢网。自带软件功能强大，支持Windows和Linux操作系统，提供基于SCPI指令集的C++、C#、MATLAB、Labview、Python等语言二次开发程序范例。

M3200 100kHz至3.2GHz 2端口矢量网络分析仪模块|能讯科技 (在产)

参考价格：

厂家：能讯科技|南京能讯科技有限公司（收录4个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

在如今的射频测试测量领域，都需要简单好用，价格合理的测量仪器。以矢量网络分析仪为例，目前已不局限于实验室，很多射频行业的爱好者也非常希望拥有性能优异、价格实惠的矢量网络分析仪。

我司结合国内外优质资源打造的专业级矢量网络分析仪，其性能达到实验室级别的，它具有高性能、便携性和低成本的特点。采用的技术方案是业内先进的，不仅拥有丰富的测试功能，且具有优异的测试精度，可以与行业标杆产品进行对标。

全S参数测量

同时可测参数： S12、S21、S11、S22
独立测量通道：最多为16个
每个通道显示跟踪：最多16条
每个通道标记数：多达16个
迹线运算功能：数据+ Mem，数据- Mem，数据* Mem，数据/ Mem
灵活的数据格式选项：驻波比、对数幅度、相位、扩展相位、群时延、实部、虚部、极坐标图显示格式等

扫描参数分析和标记功能

扫描类型：线性、对数、功率及分段扫扫描
扫描点数：高达3201个
中频带宽：1Hz至100 kHz
输出功率范围： -50 dBm至+10 dBm
标记搜索：最大、最小、峰值、目标
极限测试：通过/失败测试
时域变换：低通和带通时域变换
时域门控：使用时域技术进行嵌入

主要规格与测量精度

阻抗：50 Ohm
测试端口连接器：N，阴头
测试端口数量：2
频率范围：100 kHz~3.2GHz
频率精度：±5ppm
频率分辨率：1 Hz
测量点数：2 至 3201
测量带宽（每步）：1Hz ~100 kHz
动态范围：105 dB (115 dB typ.)
扫描速度：100us/point typ.
传输测量精度
- 当\(S_{11}=S_{22}=0\)时：
  - +10 dB to +13 dB：±0.2 dB/±2°
  - -50 dB to +10 dB：±0.1 dB/±1°
  - -70 dB to -50 dB：±0.2 dB/±2°
  - -85 dB to -70 dB：±1.0 dB/±6°
- 当\(S_{11}=S_{22}=0.1\)时：
  - +10 dB to +13 dB：±0.2 dB/±2°
  - -50 dB to +10 dB：±0.15 dB/±1.5°
  - -70 dB to -50 dB：±0.2 dB/±2°
  - -85 dB to -70 dB：±1.0 dB/±6°
反射测量精度
- -15 dB to 0 dB：±0.4 dB/±4°
- -25 dB to -15 dB：±1.5 dB/±7°
- -35 dB to -25 dB：±4.0 dB/±22°
迹线噪声：0.01 dB rms

系统性能与测试端口输出

有效的系统性能（100 kHz 至 3.2 GHz）
- 方向性：45 dB
- 源匹配：40 dB
- 负载匹配：28 dB
- 反射跟踪：±0.10 dB
- 传输跟踪：±0.10 dB
未校正的系统性能（100 kHz 至 3.2 GHz）
- 方向性：18 dB
- 源匹配：15 dB
- 负载匹配：28 dB
测试端口输出
- 功率范围：-50dBm to +10 dBm
- 功率精度：±1.5 dB
- 功率分辨率：0.05 dB
