频率范围：9 kHz至4.5/6/9 GHz
高性能超外差接收机，镜像抑制与中频抑制≥95 dBc
1 GHz DANL：≤-168 dBm/Hz
1 GHz 相位噪声：≤-110 dBc/Hz @10 kHz
1 GHz 相位噪声测量 ≤-125 dBc/Hz @10 kHz
分析带宽：50 MHz/100 MHz(选配）
标配高级测量和AM/FM模拟解调
选配基础矢量调制分析和脉冲分析
产品简介
HAROGIC 海得逻捷全新 SAN 系列经济型 USB 频谱仪，频率范围 9 kHz 至 4.5/6/9 GHz，分析带宽 50/100 MHz 可选。采用高性能超外差二次变频接收机架构，搭载 FPGA 14 段预选滤波器。在有限预算内提供信道功率、自动谐波、相位噪声、AM/FM 模拟解调等多种标配测量功能，同时提供高兼容 API，赋能客户二次开发，物超所值。
产品优势
高性能超外差接收机
专业接收机设计，10 年沉淀。14 段高性能预选滤波器，镜像抑制与中频抑制均 ≥95 dBc，强力拒绝假信号与干扰。
超大动态范围
1 GHz DANL ≤-168 dBm/Hz，优于友商 5 dB 以上；9 GHz DANL ≤-167 dBm/Hz，优于友商 10 dB 以上。剩余响应低至 -120 dBm，优于友商 20 dB 以上。
越级相位噪声
1 GHz 相噪 ≤-110 dBc/Hz @10 kHz，优于友商 12 dB 以上。相噪测量模式 ≤-125 dBc/Hz @10 kHz，优于友商 25 dB 以上。
频谱仪中的"法拉利"
每秒超 100 次全带宽扫描。扫速 ≥1000 GHz/s（RBW=250 kHz）、≥300 GHz/s（RBW=25 kHz），优于友商 50 倍以上。
真·实时频谱仪
50/100 MHz 分析带宽，优于友商 50 倍以上。FPGA 4K FFT 引擎，每秒 3 万次 FFT，100% POI <1μs，帧间严格无空隙。
矢量调制与脉冲分析
10 MHz 64QAM 信号 EVM 仅 1.0%。可选配基础矢量调制分析（星座图、眼图、EVM 等）与脉冲分析功能。
精准时钟
内置 GNSS 定位授时，初始频率精度 ≤0.5 ppm，最高 GNSS 修正精度 ≤0.05 ppm，频率校准从此自由，无惧时基老化。
真浓缩 · 即精华
整机仅 420 克，尺寸 163×66×37 mm；提供嵌入式内核版本，仅 195 克，尺寸 109×60×16 mm。USB 供电，功耗 <20 W。
选型表
| 型号 | 频率范围 | 1 GHz 相噪 | 1 GHz DANL | 分析带宽 | 扫描速度 | 价格 |
|---|---|---|---|---|---|---|
| SAN-45 | 9 kHz–4.5 GHz | ≤-110 dBc/Hz | ≤-168 dBm/Hz | 50 MHz / 100 MHz（选配） | ≥1 THz/s | ¥8,980 |
| SAN-60 | 9 kHz–6 GHz | ≤-110 dBc/Hz | ≤-168 dBm/Hz | 50 MHz / 100 MHz（选配） | ≥1 THz/s | ¥12,980 |

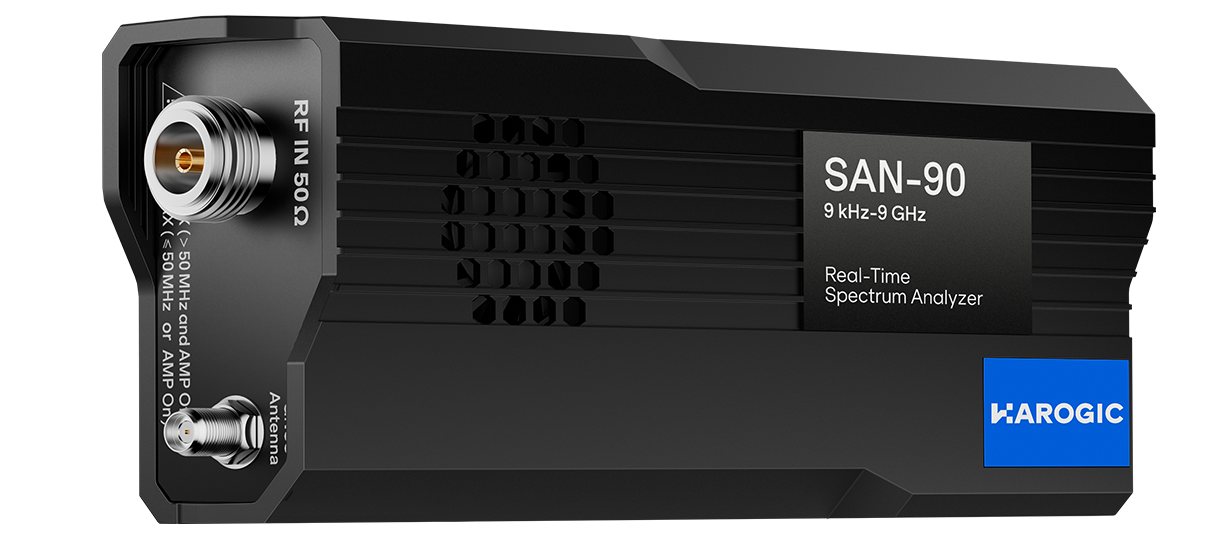

| SAN-90 | 9 kHz–9 GHz | ≤-110 dBc/Hz | ≤-168 dBm/Hz | 50 MHz / 100 MHz（选配） | ≥1 THz/s | ¥17,980 |
测量模式
标准频谱分析
实时频谱分析
AM/FM 模拟解调
相位噪声测量
信道功率测量
邻道抑制测量
自动谐波分析
三阶交调分析
占用带宽测量
信号追踪
存储扫描
检波分析
接收机 / IQ 流
矢量调制分析（选配）
脉冲分析（选配）
选件列表
| 代码 | 选件 | 类型 |
|---|---|---|
| 01 | 内置 OCXO 参考时钟 | 内置硬件 |
| 05 | 内置较高精度 GNSS | 内置硬件 |
| 20 | AUXIO IO 拓展板 | 外置配件 |
| 34 | 外部全向天线，400–8000 MHz，增益 <2 dBi | 外置配件 |
| 35 | 外置有源定向天线，0.5–10 GHz，增益 <5 dBi（关）/ <25 dBi（开） | 外置配件 |
| 40 | T1 温度等级 | 内置硬件 |
| 41 | T2 温度等级，仅适用于内核 | 内置硬件 |
| 50 | 100 MHz 分析带宽 | 内置硬件 |
| 71 | 基础矢量调制分析 | 软件 |
| 72 | 脉冲分析 | 软件 |
