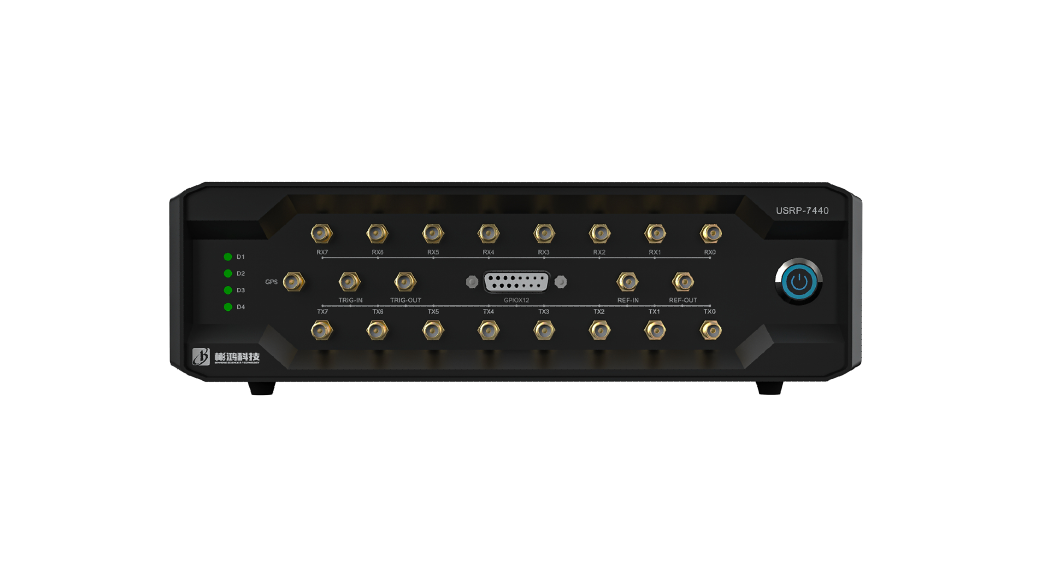

USRP7440基于第三代XILINX Zynq UltraScale+ RFSoC架构，它将射频ADC、DAC、ARM、FPGA等集成一体，瞬时带宽可以达到2.5GHz，尤其适合于射频直采应用，比如通信与雷达。USRP7440采用第三代RFSOC芯片XCZU47DR-FFVG1517，其ADC最大支持5.0GSPS，DAC最大支持9.8GSPS，支持8路 14bit ADC，8路14bit DAC，仪表级的高速ADC与DAC，可实现2.5G的实时带宽，它不但可以满足现有各类商用协议的最高带宽要求，也可以支持包括6G、卫星通信、太赫兹等超高带宽的场景。

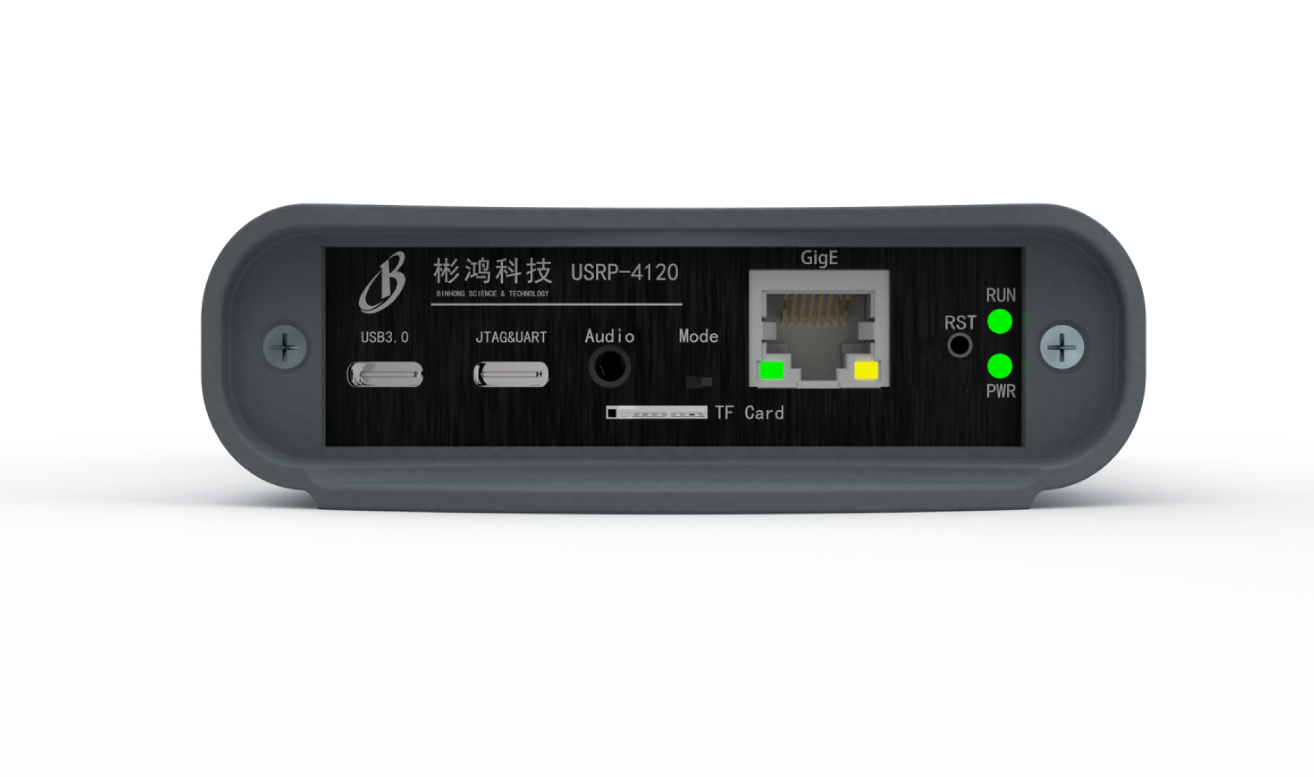

USRP4120平台是彬鸿科技公司推出的以XILINX XC7Z020 SOC处理器为核心，搭配ADI AD9361射频集成芯片，针对无线通信系统科研与教学实验场景的一款通用软件无线电平台。产品频率范围70MHz~6GHz，模拟带宽200KHz~56MHz，支持基于MATLAB&SIMULINK、VIVADO的通信系统设计与开发。它既可以作为通用的射频采集、存储、回放、收发一体化设备，与主机通过USB3.0或千兆网口进行交互，也可以作为独立的嵌入式软件无线电设备独立使用。
- «
- 1
- »
DBF16 1MHz至19.2GHz全带宽多通道AI无线电16T16R，1GHz带宽RFSoC + AGX Orin|彬鸿科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
彬鸿科技 BINHONG-TECH · 软件无线电平台
DBF16 全带宽多通道AI无线电
16T16R · 1GHz 实时带宽 · AGX Orin 边缘计算 · RFSoC ZU49DR
产品简介
DBF16 搭载 AMD 第三代 Zynq UltraScale+ RFSoC 芯片 ZU49DR，提供 16 收 16 发射频通道，可选配集成扩频组件，频率覆盖 1MHz～19.2GHz，支持最大 1GHz 的多种实时带宽配置，10ps 级高精度通道间同步，提供 USB、QSFP28 等高速接口，支持 TRIG、SYSREF、GPS 等同步接口。
平台支持 Python、C/C++、Matlab 等多种开发方式，提供 DBF、DOA、OFDM、FMCW 等多种案例。集成 NVIDIA AGX Orin 边缘计算模块，提供 AI+Radio 从数据采集、训练、标注到模型部署的全流程支撑，适合宽带信号处理、认知无线电研究。
核心特点：16T16R 全带宽收发 · ±10ps 通道间同步 · 1GHz 实时带宽 · 275 TOPS AI 边缘算力 · 模块化选配扩频组件
功能特点
系统集成

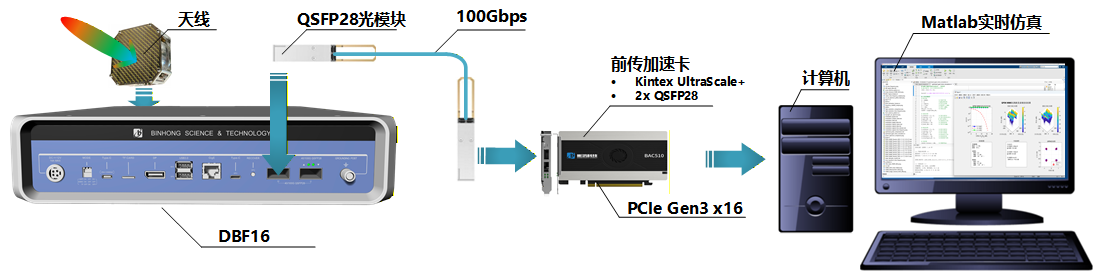

搭配前传加速卡将采集到的原始 IQ 数据低延迟、高带宽地传输至高性能计算平台进行复杂算法处理，实现采集、传输、计算一体化。
高精度 16 通道相位同步
平台提供 16 收 16 发（16T16R）独立射频通道，通道间同步精度达 ±10ps，支持通道独立调谐，完美适配宽带信号处理、认知无线电、相控阵雷达等对同步精度要求严苛的研究场景。
超宽频全频段覆盖
射频工作频段覆盖 1MHz～19.2GHz，可选配扩频组件实现频段扩展，单通道在 7.2GHz 以下支持 2GHz 最大带宽、7.2～19.2GHz 支持 1GHz 最大带宽，可满足毫米波、太赫兹、卫通与数据链等超宽频射频应用需求。
支持各类软件包
支持 Matlab、UHD、LabVIEW、RFNoC、GNURadio、PYNQ 等开发环境，以及 OAI、OpenWIFI 等复杂协议栈，满足无线电领域绝大部分开发需求。

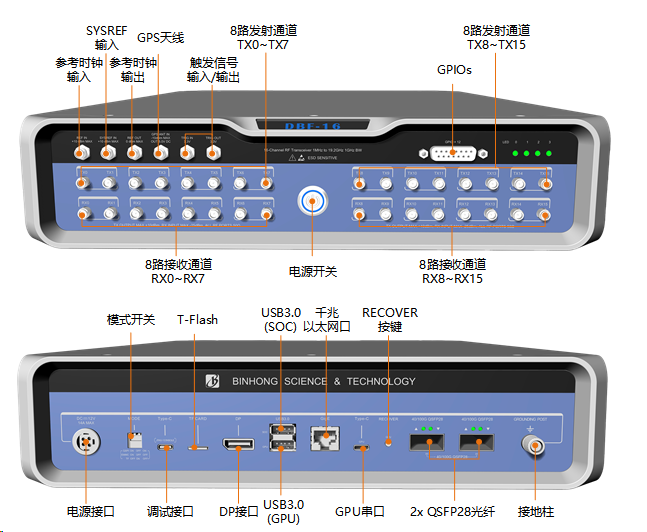

多规格高速互联接口
平台分 PS/PL/GPU 端配置丰富高速接口，PL 端搭载 2 路 100G QSFP28 光纤接口，同时配备千兆网、Type-C USB3.0、GPS 输入、触发信号等接口，满足海量射频数据低延迟高带宽传输、多设备同步组网及现场开发调试等全场景接口需求。
高算力 AI 集成模块
集成 NVIDIA AGX Orin 边缘计算模块，提供 275 TOPS 超强 AI 算力，搭载 2048 个 CUDA 核心与 64 个 Tensor 核心，实现 AI+Radio 从数据采集、训练、标注到模型部署的全流程支撑，高效适配智能射频信号处理、认知无线电等 AI 相关研究任务。

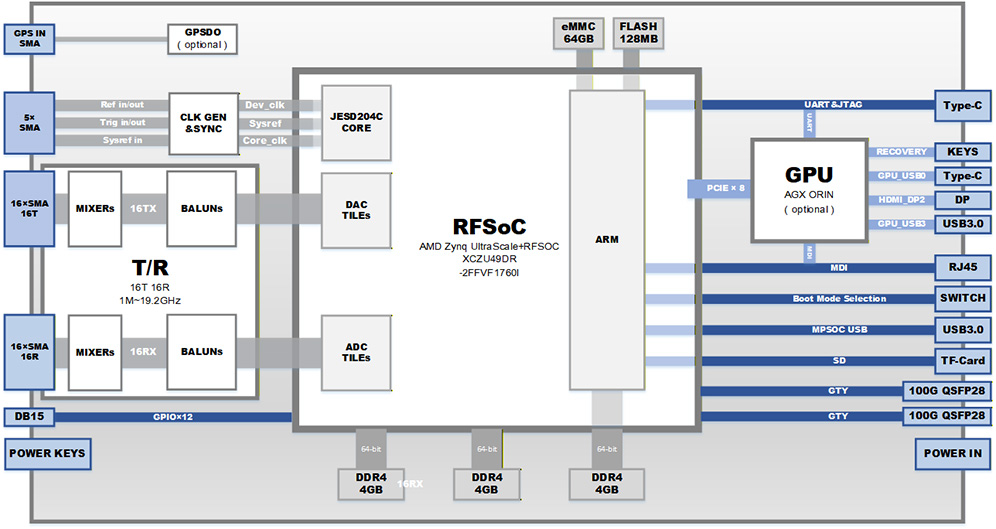

功能指标
核心芯片 RFSoC
型号：XCZU49DR-2FFVF1760
处理器：四核 Cortex-A53 1.3GHz · 双核 Cortex-R5F 533MHz
System Logic Cells：930K
Total Block RAM：38Mb
DSP Slices：4272
存储资源
PS 端：4GB DDR4（64bit 2.4GT/s）· 64GB eMMC · 128MB QSPI Flash
PL 端：2 × 4GB DDR4（64bit 2.4GT/s）
接口配置
PS 端：1 路 RJ45 千兆网 · 1 个 TF 卡槽 · 1 路 Type-C USB3.0 · 1 路 USB 转 UART/JTAG 调试口
PL 端：2 路 100G QSFP28 光纤接口 · 12 路 GPIO（方向可配置）· 1 路触发信号输入/输出 · 1 路 GPS 输入
GPU 端：1 路 DP 接口 · 1 路 USB3.0 · GPU RECOVER 按键 · Type-C 调试接口
结构
尺寸：440mm × 310mm × 75mm（L×W×H）
重量：≤6kg
电源
供电：DC 9～14V，15A MAX
整机功耗：≤150W（含 GPU/RF 组件）· GPU 功耗 15W～60W 动态调节
数据转换
RF-ADC：16 通道 · 采样率最大 2.4576 GSPS · 分辨率 14-bit
RF-DAC：16 通道 · 采样率最大 9.83 GSPS · 分辨率 14-bit
射频性能
射频通道：16T16R（SMA，50Ω）· 通道同步性 ±10ps
工作频段：1MHz～19.2GHz · 支持扩频组件选配
工作带宽：单通道最大带宽 1GHz
输出功率：≤10dBm（功率可调）· 输入功率 ≤5dBm（功率可调）
SFDR：75dBc @ 2GHz
NSD：-153dBm/Hz
相位噪声：-94dBc/Hz @1kHz · -101dBc/Hz @10kHz · -109dBc/Hz @100kHz
GPU 模块
NVIDIA Jetson AGX Orin：275 TOPS AI 算力
2048 个 CUDA 核心（Ampere 架构）· 64 个 Tensor 核心
64GB LPDDR5 · 64GB eMMC 5.1
时钟
支持外部参考时钟输入/输出接口 · 支持 GPSDO 模块扩展 · 板载压控 OCXO 5ppb
应用场景
5G/6G 通信
毫米波
通信教学
无线电监测
bhSDR 系列硬件选型
Mini-SDR1T1R · 325MHz～3.8GHz · 最大带宽 20MHz · USB2.0 · 无 GPU
USRP-41202T2R · 70MHz～6GHz · 最大带宽 56MHz · USB3.0 · 无 GPU
UCRP-4320e4T4R · 75MHz～6GHz · 最大带宽 200MHz · 40G QSFP+ · Xavier NX
RFAI4T4R · 1MHz～7.2GHz · 最大带宽 2GHz · 100G QSFP28 · Orin NX
USRP-63308T8R · 75MHz～6GHz · 最大带宽 200MHz · 200G QSFP28 · AGX Orin
USRP-7440e8T8R · 1MHz～7.2GHz · 最大带宽 2GHz · 200G QSFP28 · 无 GPU
BFX7808T8R · 1MHz～7.2GHz · 最大带宽 2GHz · PCIe Gen3 x16 · 无 GPU
DBF88T8R · 1MHz～19.2GHz · 最大带宽 2GHz · 200G QSFP28 · AGX Orin
DBF1616T16R · 1MHz～19.2GHz · 最大带宽 1GHz · 200G QSFP28 · AGX Orin（本产品）
Odin-P3232T32R · 1MHz～7.2GHz · 最大带宽 1GHz · 200G QSFP28 · 无 GPU
注：本页指标整理自彬鸿科技官网 DBF16 产品页；扩频组件、GPSDO 模块等选配项请与厂家确认订购配置。
