优利德 · UNI-T

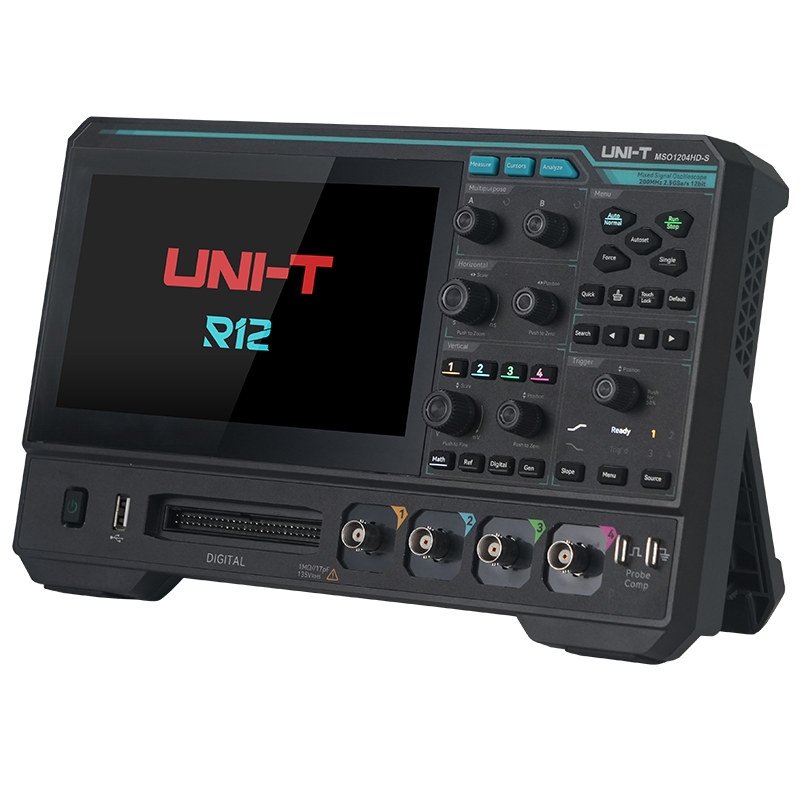

MSO1000HD 系列高分辨率数字示波器
250 MHz / 150 MHz 模拟带宽 · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s 采样率 · 12-bit 垂直分辨率 · 100 Mpts 存储深度 · 200,000 wfms/s 波形捕获率 · 7 英寸电容触摸屏
产品简介
MSO1000HD 系列是优利德推出的小尺寸高分辨率数字示波器，最大带宽 250 MHz（150 MHz 可选），实时采样率最高 2.5 GSa/s，具备 4 个模拟通道与 16 个数字通道，最大存储深度 100 Mpts。仪器采用独有 Ultra Phosphor 3.0 技术，波形捕获率最高 200,000 wfms/s，具有 256 级辉度等级色温显示；创新的数字触发系统带来高触发灵敏度、低底噪与小触发抖动，并支持丰富的高级触发、串行总线触发和解码。
该系列采用 12-bit 高分辨率 ADC，量化等级达 4096 级，为传统 8-bit ADC 的 16 倍，能更好地还原波形细节；250 MHz 全带宽下本底噪声低至 75 μVrms，让 12-bit ADC 充分发挥性能。机身重量不足 2 kg、厚度不到 5 厘米，采用双侧减薄外观设计与显示屏‑面板水平布局，提升触摸操作质感与可视范围。全系列使用 Type-C 供电，外出无电源时可使用充电宝供电。
MSO1000HD 系列集 9 种独立仪器的功能于一身，包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、数字电压表、高精度频率计、协议分析仪、波特图分析仪与电源分析仪，为需要频繁更换测试对象、追求便携与性价比的工程师提供一台设备完成多类测试的选择。
核心参数
• 模拟带宽：250 MHz（MSO1254HD / MSO1254HD-S）、150 MHz（MSO1154HD / MSO1154HD-S）
• 通道数：4 个模拟通道 + 16 个数字通道，另有 1 通道信号源输出（仅 -S 型号）
• 最高实时采样率：模拟通道 2.5 GSa/s（单通道）、1.25 GSa/s（双通道）、625 MSa/s（四通道）；数字通道 1.25 GSa/s
• 垂直分辨率：12-bit，增强分辨率可提升至 12～16-bit（最高 4 位增强）
• 最大存储深度：100 Mpts
• 最高波形捕获率：200,000 wfms/s（顺序模式 1,000,000 wfms/s）
• 本底噪声：250 MHz 全带宽下 75 μVrms
• 内置信号源（仅 -S 型号）：单通道最高 25 MHz 函数/任意波形发生器，采样率 200 MSa/s，垂直分辨率 14-bit
• 显示与接口：7 英寸 1024 × 600 高清电容触摸屏；USB Host、USB Device、LAN（VXI11，10/100 Base-T）、HDMI、AUX Out（Trig Out / Pass-Fail / DVM）、Gen 输出
• 电源与物理属性：支持 PD 协议的 Type-C 适配器或充电宝供电（12 V/3 A 以上），标配适配器 65 W Max；尺寸 282 mm × 175 mm × 49 mm，重量 1.56 kg
产品特性
高分辨率与低底噪
• 12-bit 高分辨率 ADC 采样，量化等级高达 4096 级，是传统 8-bit ADC 的 16 倍
• 优异的低噪声前端，250 MHz 全带宽下噪声仅 75 μVrms
• 支持增强分辨率（ERES），增强位 1、1.5、2、2.5、3、4，即 12 到 16-bit 可选
Ultra Phosphor 3.0 与采集分析
• 升级版 Ultra Phosphor 3.0，支持 8 路并行图形映射，处理速率达 20 Gbps，256 级灰度荧光显示
• 顺序采集最大 100,000 帧，最小两次触发间隔 ＜ 1000 ns；硬件实时波形录制与回放 100,000 帧，并支持 USB 存储设备导出
• 最大 1 Mpts 增强 FFT，4 通道信号分析，支持频率设置、瀑布图、4 种迹线类型与 4 种检波、标记列表
• 支持搜索（Search）与导航（Navigate）、硬件加速模板测试、直方图、Multi-Windows 多窗口显示
触发与协议解码
• 丰富的触发类型：边沿、脉宽、视频、斜率、欠幅脉冲、超幅脉冲、延迟、超时、持续时间、建立保持、第 N 边沿和码型触发
• 实用的区域触发功能：最多支持 2 个区域，通过屏幕手势画矩形即可隔离偶发异常信号并稳定显示
• 协议触发和解码 7 种：RS-232/422/485/UART、I2C、SPI、CAN、CAN-FD、LIN、Audio，最多 4 个解码，支持事件列表显示与搜索
• 支持最高 18 位并行总线解码，支持模拟通道与数字通道组合，支持自定义时钟设置
测量、分析与其他内置仪器
• 多达 56 种参数自动测量，可同时显示 21 种测量；测量统计提供平均值、最大值、最小值、标准差、测量次数及折线图/柱状图
• 多通道独立 7 位硬件频率计，刷新时间与有效位数可调，支持累加计数器
• DVM 多通道独立真有效值测量，4 位显示，支持 DC、AC RMS、AC+DC RMS 三种模式及超限报警
• 电源分析 12 种：电能质量、纹波分析、谐波分析、电源效率、浪涌电流、瞬态响应、开关损耗、启动/关闭时间、安全工作区、稳定导通电阻、转换速率、调制分析

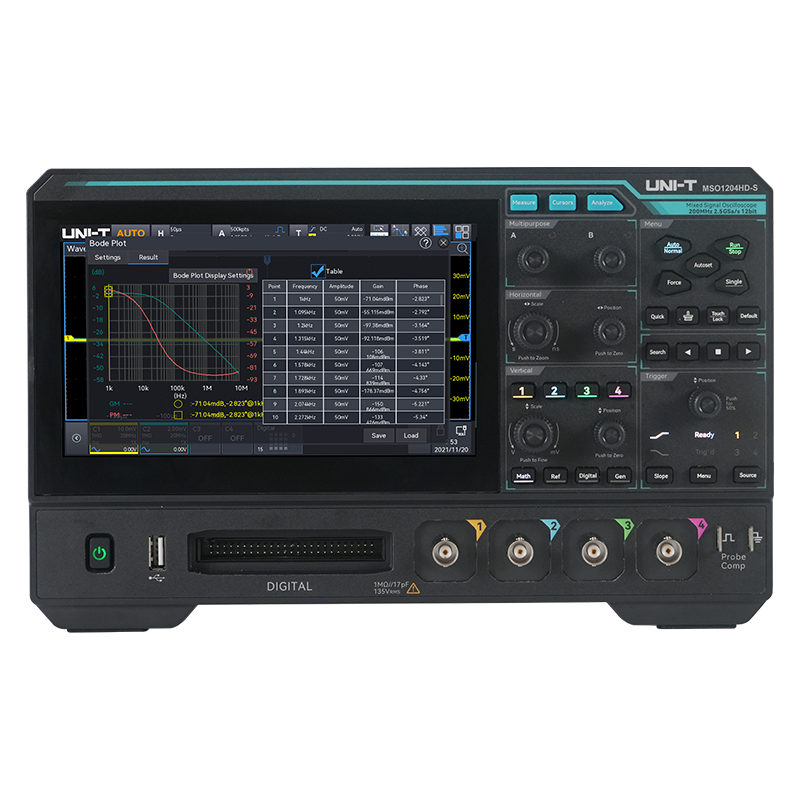

• 波特图/电源抑制比分析（配合隔离变压器选件 UT-ISOT），可绘制波特图与 PSRR 响应曲线，用于环路稳定性、滤波器与放大器分析

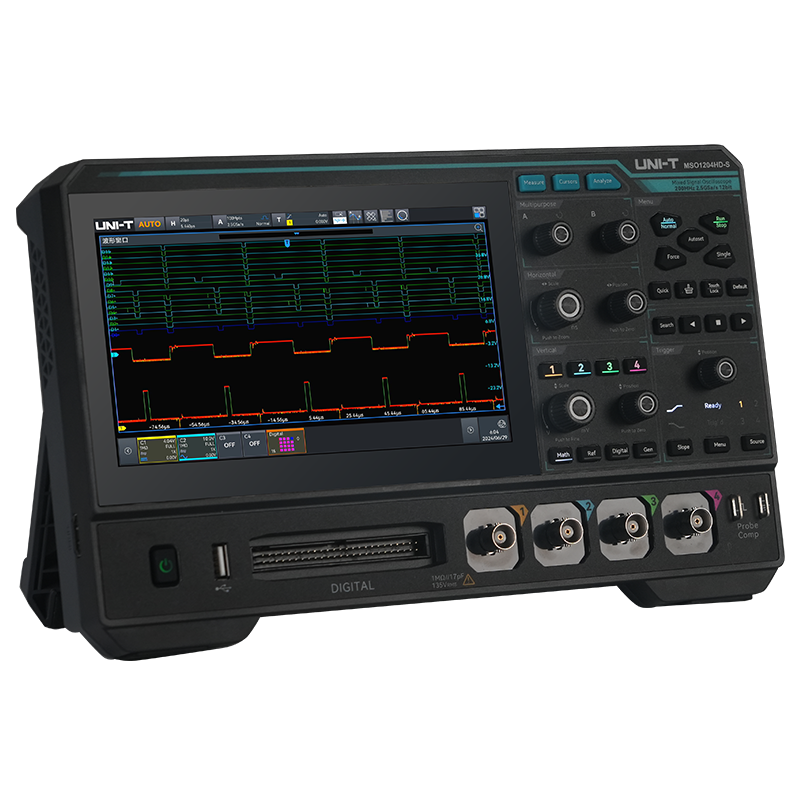

• 硬件标配 16 通道逻辑分析仪，选配 UT-M26 逻辑分析仪探头即可使用，最小可侦测脉宽 5 ns，探头输入阻抗 101 kΩ±1%、容性负载仅 9.0 pF，可直接连接 2.54 mm 间距的 16 × 2 方形排针
• 数学运算支持 A+B、A−B、A×B、A÷B、高级运算与数字滤波（低通、高通、带通、带阻），内置 Sin、Cos、Sinc、Exp、Lg、ln 等数学函数
交互与控制
• 7 英寸多点触控高清电容屏，支持点击、滑动、缩放、编辑、拖动、矩形绘制等手势，同时保留传统按键旋钮并支持鼠标与键盘
• 全新快速 Autoset 策略：基于模拟信号的快速模糊算法 + 多通道并行处理技术，全通道打开执行不超过 1.5 s，单通道不超过 1 s
• 支持 SCPI 可编程仪器标准命令；内嵌 WebServer，可通过浏览器访问和控制仪器，支持 PC/手机访问、远程查看与控制、导出波形文件、在线浏览使用手册
• 支持在线升级；可使用厂商提供的免费仪器管理器，或经 LAN / USB Device 在 PC 端安装仪器管理软件进行控制
型号与参考价
• MSO1254HD-S：模拟带宽 250 MHz · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s · 100 Mpts/CH · 含 25 MHz 信号源 · 参考价 ￥5,999
• MSO1254HD：模拟带宽 250 MHz · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s · 100 Mpts/CH · 参考价 ￥4,999
• MSO1154HD-S：模拟带宽 150 MHz · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s · 100 Mpts/CH · 含 25 MHz 信号源 · 参考价 ￥4,999
• MSO1154HD：模拟带宽 150 MHz · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s · 100 Mpts/CH · 参考价 ￥3,999
• 标配附件：符合所在国标准的电源线 ×1、USB 2.0 数据线 UT-D14、无源探头 4 支（UT-P06 / UT-P05，300 MHz / 200 MHz）
• 主要选件：隔离变压器 UT-ISOT（环路分析选件，参考价 ￥2,999）、16 路逻辑分析仪探头 UT-M26（参考价 ￥1,999）、UT-PR2060 低噪声电源纹波探头、UT-M13X 协议演示板、时延校正夹具 UT-DF01、高压探头 UT-V23 / UT-P21 / UT-P20、高压差分探头 UT-P33 / UT-P35 / UT-P36、电流探头 UT-P40～UT-P4500 等
• 保修期：主机保修 1 年，不包括探头和附件
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MSO1000HD 详细指标页。
onetest仪器资源库 · 优利德 MSO1000HD 系列高分辨率数字示波器
优利德 · UNI-T
MSO1000HD 系列高分辨率数字示波器 · 详细指标
按官方数据手册分组收录全部关键技术指标 · 250 MHz / 150 MHz · 4 模拟通道 + 16 数字通道 · 2.5 GSa/s · 12-bit · 100 Mpts
产品简介
MSO1000HD 系列是优利德推出的高分辨率数字示波器，最大带宽 250 MHz，实时采样率最高 2.5 GSa/s，具备 4 个模拟通道和 16 个数字通道，最大存储深度 100 Mpts，垂直分辨率 12-bit，波形捕获率最高 200,000 wfms/s。
本页按官方数据手册分组收录全部关键技术指标（型号与主要参数、垂直系统、数字通道、水平系统、采集系统、触发系统、测量与分析、信号源 Gen、波特图、数字电压表、高精度频率计、显示、接口、一般技术规格）；产品定位、特性与应用请见 MSO1000HD 产品介绍页。除标有“典型”字样的规格以外，所用规格都有保证；除非另有说明，所用技术规格都适用于衰减开关设定为 10× 的探头和 MSO1000HD 系列高分辨率示波器。仪器必须在规定的操作温度下连续运行三十分钟以上，且操作温度变化范围达到或超过 5 摄氏度时须执行自校正功能，才能达到这些规格标准。
技术指标
型号与主要参数
• MSO1254HD：模拟带宽 250 MHz，4 模拟通道 + 16 数字通道
• MSO1254HD-S：模拟带宽 250 MHz，4 模拟通道 + 16 数字通道 + 1 通道信号源输出
• MSO1154HD：模拟带宽 150 MHz，4 模拟通道 + 16 数字通道
• MSO1154HD-S：模拟带宽 150 MHz，4 模拟通道 + 16 数字通道 + 1 通道信号源输出
• 上升时间（典型值）：250 MHz 机型 ≤ 1.40 ns；150 MHz 机型 ≤ 2.20 ns
• 采样方式：实时采样
• 采集模式：采样、峰值检测、高分辨率、平均、增强分辨率
• 增强分辨率：增强位 1、1.5、2、2.5、3、4（12 到 16-bit）
• 实时采样率：模拟通道 2.5 GSa/s（单通道）、1.25 GSa/s（双通道）、625 MSa/s（四通道）；数字通道 1.25 GSa/s
• 平均值：所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、64、128、256、512、1024、2048、4096、8192 之间选择
• 存储深度：自动（限制到 5 Mpts）、25 kpts、250 kpts、500 kpts、5 Mpts、50 Mpts、100 Mpts
• 波形捕获率：200,000 wfms/s；1,000,000 wfms/s（顺序模式）
• 顺序采集：最大 100,000 帧，最小两次触发间隔 ＜ 1000 ns
• 硬件实时波形录制和回放：100,000 帧
• 显示屏：7 英寸 1024 × 600 高清电容触摸显示屏
垂直系统（模拟通道）
• 输入耦合：直流、交流、接地
• 输入阻抗：(1 MΩ±2%) || (17 pF±2 pF)
• 探头衰减系数：电压探头倍率 0.001X、0.01X、0.1X、1X、10X、100X、1000X 及自定义；电流探头倍率 5 mV/A、10 mV/A、50 mV/A、100 mV/A、200 mV/A、500 mV/A、1 V/A 及自定义
• 最大输入电压：400 V (DC+ACVpk)、135 VRMS
• 垂直分辨率：12-bit
• 垂直档位：500 μV/div 至 10 V/div
• 偏移范围：500 μV/div～50 mV/div：±2 V；51 mV/div～1 V/div：±25 V；1.02 V/div～10 V/div：±250 V
• 显示垂直移位读数：V
• 带宽限制（典型值）：20 MHz、Full
• 低频响应：（交流耦合，-3 dB）≤ 5 Hz（在 BNC 上）
• 直流增益精确度：＜ 5 mV：±2% 满刻度；≥ 5 mV：±1.5% 满刻度
• 直流偏移精确度：±（2%+0.1 div+2 mV）
• 单位：W、A、V 和 U，默认为 V
• 通道隔离度：直流至最大带宽 ＞ 40 dB
• 本底噪声：250 MHz 全带宽下 75 μVrms
数字通道
• 通道数：16 个数字通道（硬件标配；使用需选配 UT-M26 逻辑分析仪探头）
• 最高采样率：1.25 GSa/s；最大存储深度 100 Mpts
• 阈值：8 个通道 1 组的可调阈值
• 阈值选择：TTL (1.4 V)；5.0 V CMOS (+2.5 V)；3.3 V CMOS (+1.65 V)；2.5 V CMOS (+1.25 V)；1.8 V CMOS (+0.9 V)；ECL (-1.3 V)；PECL (+3.7 V)；LVDS (+1.2 V)；0 V；用户自定义
• 阈值范围：±20.0 V，20 mV 步进
• 阈值精度：±（100 mV + 3% 的阈值设置）
• 动态范围：±10 V + 阈值
• 输入阻抗：(101 kΩ±1%) || (9 pF ± 1 pF)
• 最大输入电压：±20 V
• 最小电压摆幅：500 mVpp
• 最小可侦测脉宽：5 ns
• 垂直分辨率：1 bit
• 通道间延迟：±100 ns
水平系统（模拟通道）
• 时基档位：2 ns/div ～ 1 ks/div（同时显示当前采样率、存储深度）
• 时基精度：±5 ppm 初始精度；±2.5 ppm 第 1 年老化率；±4 ppm 10 年老化率
• 延迟范围：预触发（负延迟）≥ 1 屏幕宽度；后触发（正延迟）1 s ～ 4 ks
• 时基模式：Y-T（默认）；X-Y（CH1-CH2、CH1-CH3、CH1-CH4、CH2-CH3、CH2-CH4、CH3-CH4）；Roll，时基 ≥ 50 ms/div，通过调节水平时基旋钮可自动进入或退出 Roll 模式；Scan，时基 ≥ 50 ms/div，用户可选择 Roll 或 Scan 模式
触发系统
• 触发灵敏度：CH1～CH4，≤ 10 mV/div 时为 1 div 或 5 mVpp 的较大值；＞ 10 mV/div 时为 0.5 div；打开噪声抑制后触发灵敏度降低一半；触发灵敏度可自定义调节，默认选择 50%
• 触发电平范围：内部，距屏幕中心 ±4 div
• 触发模式：自动、正常、单次
• 释抑范围：0.0 ps 至 10 s
• 触发耦合（典型值）：直流（让信号的所有成分通过）；交流（阻挡输入信号的直流成分）；高频抑制（抑制信号中 40 kHz 以上的高频分量）；低频抑制（抑制信号中 40 kHz 以下的低频分量）；噪声抑制（抑制信号中的高频噪声，降低误触发概率，触发灵敏度降低一半）
• 区域触发：最多支持 2 个区域；源 CH1～CH4；属性相交、不相交
• 边沿触发：边沿类型上升沿、下降沿、任意沿；信源 CH1～CH4、D0～D15
• 脉宽触发：脉冲条件正极性（大于、小于、指定区间内）、负极性（大于、小于、指定区间内）；脉冲宽度 1.6 ns 至 4 s；信源 CH1～CH4、D0～D15
• 欠幅脉冲触发：脉宽条件大于、小于、范围内、无关；极性正极性、负极性；脉宽范围 3.2 ns 至 10 s；信源 CH1～CH4、D0～D15
• 超幅脉冲触发：超幅类型上升沿、下降沿、任意沿；触发位置超幅进入、超幅退出、超幅时间；超幅时间 3.2 ns 至 10 s；信源 CH1～CH4
• 第 N 边沿触发：边沿类型上升沿、下降沿；空闲时间 3.2 ns 至 10 s；边沿数 1 至 65535；信源 CH1～CH4、D0～D15
• 延迟触发：边沿类型上升沿、下降沿；延迟类型大于、小于、范围内、范围外；延迟时间 3.2 ns 至 10 s；信源 CH1～CH4、D0～D15
• 超时触发：边沿类型上升沿、下降沿、任意沿；超时时间 3.2 ns 至 10 s；信源 CH1～CH4、D0～D15
• 持续时间触发：码型设置 H、L、X；触发条件大于、小于、范围内；持续时间 3.2 ns 至 10 s；信源 CH1～CH4、D0～D15
• 建立保持触发：边沿类型上升沿、下降沿；数据类型 H、L；建立时间 3.2 ns 至 10 s；保持时间 3.2 ns 至 10 s；信源 CH1～CH4、D0～D15
• 斜率触发：斜率条件正斜率（大于、小于、指定区间内）、负斜率（大于、小于、指定区间内）；时间设置 3.2 ns 至 1 s；信源 CH1～CH4
• 视频触发：在符合视频标准的所有行、指定行、奇数场或偶数场触发，支持 PAL、NTSC、SECAM、525p/60、625p/50、720p/24、720p/25、720p/30、720p/50、720p/60、1080i/25、1080i/30、1080p/24、1080p/25、1080p/30、1080pfs/24；信源 CH1～CH4
• 码型触发：码型设置 H、L、X、上升沿、下降沿；信源 CH1～CH4、D0～D15
• RS232/UART 触发：触发条件帧起始、错误帧、校验错误、数据；波特率 2400 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps、115200 bps 及自定义；数据位宽 5 位、6 位、7 位、8 位；信源 CH1～CH4、D0～D15
• I2C 触发：触发条件启动、重启、停止、丢失确认、地址、数据、地址数据；地址位宽 7 位、10 位；地址范围 0 至 7F、0 至 3FF；字节长度 1 至 5；数据限定符等于、大于、小于；信源 CH1～CH4、D0～D15
• SPI 触发：触发条件片选、空闲时间；超时时间 99.2 ns 至 1 s；数据位数 4 位至 32 位；时钟边沿上升沿、下降沿；信源 CH1～CH4、D0～D15
• CAN 触发：信号类型 CAN_H、CAN_L；触发条件帧开头、数据帧、远程帧、错误帧、超载帧、标识符、数据、ID 和数据、帧结尾、丢失确认、位填充错误、CRC 错误、所有错误；信号速率 10 kbps、19.2 kbps、20 kbps、33.3 kbps、38.4 kbps、50 kbps、57.6 kbps、62.5 kbps、83.3 kbps、100 kbps、115.2 kbps、125 kbps、230.4 kbps、250 kbps、490.8 kbps、500 kbps、800 kbps、921.6 kbps、1 Mbps、2 Mbps、3 Mbps、4 Mbps、5 Mbps 及自定义；信源 CH1～CH4、D0～D15
• CAN-FD 触发：信号类型 CAN_H、CAN_L；触发条件同 CAN；信号速率同 CAN；FD 位速率 250 kbps、500 kbps、800 kbps、1 Mbps、1.5 Mbps、2 Mbps、4 Mbps、6 Mbps、8 Mbps 及自定义；信源 CH1～CH4、D0～D15
• LIN 触发：触发条件同步、标识符、数据、ID 和数据、唤醒帧、睡眠帧、错误；信号速度 V1、V2、任意；位速率 1.2 kbps、2.4 kbps、4.8 kbps、9.6 kbps、10.417 kbps、19.2 kbps、20 kbps 及自定义；数据长度 1～8；信源 CH1～CH4、D0～D15
• AUDIO 触发：触发条件字触发、左通道、右通道或任意通道数据；格式标准、左对齐、右对齐、TDM
• 解码：解码个数 4 个；解码类型标配 RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、Audio；并行最高 18 位并行总线解码，支持模拟通道和数字通道组合，支持自定义时钟设置；信源 CH1～CH4 或者 D0～D15
测量与分析
• 光标：光标间电压差（△Y）、光标间时间差（△X）、△X 的倒数（Hz）（1/△X）、波形点的电压值和时间值；允许在自动测量时显示光标
• 模拟通道自动测量：最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根、周期均方根、AC 均方根、周期 AC 均方根、面积、周期面积、正面积、负面积、周期正面积、周期负面积、正过冲、负过冲、正预冲、负预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、猝发宽度、猝发间隔、猝发周期、猝发周期数、比例、周期比例、建立时间、保持时间、建立保持比、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、延迟（r-r）、延迟（f-f）、相位（r-r）、相位（f-f），共 56 种测量参数
• 数字通道自动测量：频率、周期、正脉宽、负脉宽、正占空比、负占空比、上升延迟 A→B、下降延迟 A→B、相位 A→B、相位 B→A
• 测量模式：普通测量和精确测量（全内存硬件测量）；测量数量同时显示 21 种测量；测量范围主时基、扩展时基、光标区域
• 测量统计：平均值、最大值、最小值、标准差、测量次数，折线图和柱状图；参数快照可显示单通道 39 种测量项
• XY 测量：支持时间、直角坐标、极坐标、乘积和比例显示
• 分析：频率计、DVM、通过测试、波形录制、电源分析
• 电源分析项：电源质量、谐波分析、浪涌电流、Rds(on)、开关损耗、转换速率、安全工作区、调制分析、纹波分析、启动/关闭时间、瞬态响应、效率
• 直方图：源 CH1～CH4；类型水平、垂直
• 数学运算：波形计算 A+B、A−B、A×B、A÷B、高级运算、数字滤波；数字滤波为低通、高通、带通、带阻
• 高级运算：0,1,2,3,4,5,6,7,8,9,(,+,-,*,/,^,>,<,&&,||,==,!=,)
• 数学函数：Sin、Cos、Sinc、Tan、Sqrt、Exp、Lg、ln、Floor、ABS、Acos、Asin、Atan、Sinh、Tanh、Ceil、Cosh、Fabs、intg、diff
• FFT：通道数 4；窗类型汉宁、汉明、矩形、布莱克曼；点数最大 1 Mpts；垂直刻度 Vrms、dB；瀑布图开、关；频谱范围设置起始频率、结束频率、中心频率、扫宽；四种迹线显示正常、平均、最大值保持、最小值保持；标记类型、标记点数、标记列表
• 存储：设置（*.set）；波形（*.dat）、逗号分隔值（*.csv）、任意波形（*.bsv）；图片（*.bmp）、（*.png）、（*.jpg）；报告（*.csv）、（*.html）、（*.pdf）
信号源 Gen（仅 -S 型号）
• 基本特性：通道数量 1；采样率 200 MSa/s；垂直分辨率 14-bit；最高频率 25 MHz
• 标准波形：正弦波、方波、脉冲、斜波、噪声、直流和任意波；内建波形 Sinc、指数上升、指数下降、心电图、高斯、洛伦兹和半正矢等 200 种
• 正弦波：频率范围 1 μHz 至 25 MHz；平坦度 ±0.5 dB（相对 1 kHz）；谐波失真 -40 dBc；杂散（非谐波）-40 dBc；总谐波失真 1%（DC～20 kHz，1 Vpp）；信噪比 40 dB
• 方波/脉冲：频率范围方波 1 μHz 至 10 MHz、脉冲 1 μHz 至 10 MHz；上升下降时间 ＜ 16 ns（典型值，1 kHz，1 Vpp，50 Ω）；过冲典型值 2%（1 kHz，1 Vpp，50 Ω）；占空比 1% 至 99% 可调；占空比分辨率 1% 或 22 ns（取较大值）；最小脉宽 22 ns；脉宽分辨率 10 ns；抖动 ≤ 5 MHz 时 2 ppm + 200 ps、＞ 5 MHz 时 200 ps
• 锯齿波：频率范围 1 μHz 至 400 kHz；线性度 1%；对称性 0.1%～99.9%
• 噪声：带宽 25 MHz（典型值）；任意波：频率范围 1 μHz 至 5 MHz；波形长度 4 k；内部存储位置 200 种
• 频率：精度 ±5 ppm 初始精度、±2.5 ppm 第 1 年老化率、±4 ppm 10 年老化率；分辨率 1 mV
• 幅度：输出范围 20 mVpp 至 6 Vpp（高阻）、10 mVpp 至 3 Vpp（50 Ω）；分辨率 1 mV；精度（典型值，1 kHz 正弦波，0 V 偏移）±（设置值的 5%+2 mVpp）
• 直流偏移：范围 ±3 V（高阻）、±1.5 V（50 Ω）；分辨率 1 mV；精度 ±（偏移设置值的 5%+2 mV）
• AM 调制：载波正弦、方波、斜波、任意波；源内部；调制波正弦、方波、上升斜波、噪声、任意波；调制频率 2 mHz～50 kHz；调制深度 0%～120%
• FM 调制：载波正弦、方波、斜波、任意波；源内部；调制波正弦、方波、上升斜波、噪声、任意波；调制频率 2 mHz～50 kHz；频偏 12.5 MHz（最大）
• ASK / FSK 调制：载波正弦、方波、斜波、任意波；调制波形 50% 占空比方波；调制频率 2 mHz～50 kHz；FSK 跳跃频率为载波信号范围内的任何频率
• 扫频：方式线性、对数；扫频时间 1 ms～500 s；开始和结束频率为波形范围内的任意频率
波特图（仅 -S 型号）
• 模式：波特图、电源抑制比
• 起始频率：50 Hz～25 MHz；停止频率：60 Hz～25 MHz；点数：1～1000
• 输出幅值：高阻 20 mVpp 至 6 Vpp；50 Ω 10 mVpp 至 3 Vpp
数字电压表与频率计
• DVM 信源：任意一个模拟通道（指标均为典型值）；功能 DC、AC+DC RMS、AC RMS；分辨率 4 位；符合或超出指定限值范围后发出警告
• 频率计信源：任意模拟通道和数字通道；测量频率、周期和积算
• 计数器：最大有效位数 7 位，刷新时间和有效位数可调；最大测量频率为模拟通道最大带宽
• 时间参考：内部参考 ±5 ppm 初始精度；±2.5 ppm 第 1 年老化率；±4 ppm 10 年老化率
显示
• 显示类型：7 英寸多点触控电容屏；显示分辨率 1024 水平 × RGB × 600 垂直像素；显示色彩 24-bit 真色彩
• 余辉时间：自动、50 ms、100 ms、200 ms、500 ms、1 s、5 s、10 s、20 s、无限、关闭
• 显示类型：矢量、点；实时时钟时间及日期（用户可调）
• 亮度：波形亮度 1%～100%（默认 50%）；栅格亮度 0%～100%（默认 50%）；背光亮度 1%～100%（默认 50%）；口透明度 0%～100%（默认 50%）

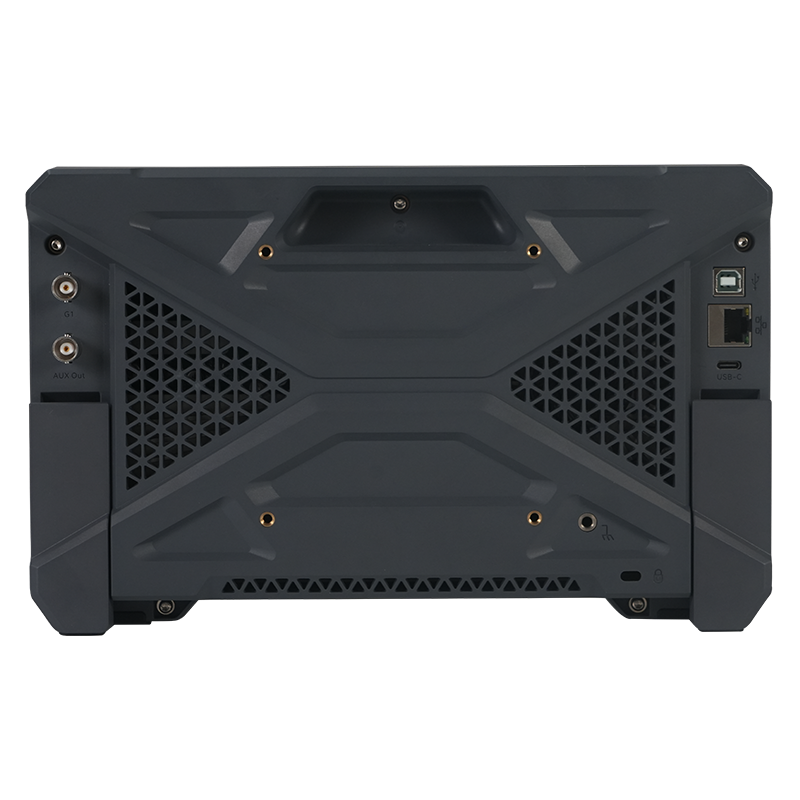

接口
• USB-Host 2.0：前面板 1 个
• USB-Device 2.0：后面板 1 个
• LAN：LAN（VXI11），10/100 Base-T，RJ-45
• AUX Out：Trig Out、Pass/Fail、DVM
• Gen 输出：后面板 1 个（仅 -S 型号）
• HDMI：1，侧面 1 个，连接外部显示器或投影仪（只支持标准 HDMI 接口，不支持其它转接）
• 探头补偿器输出：输出电压约 3 Vpp；频率 10 Hz、100 Hz、1 kHz（默认）、10 kHz
一般技术规格
• 电源：电源适配器功率大于等于 12 V/3 A，支持 PD 协议的 Type-C 口适配器或充电宝；功率标配适配器 65 W Max；保险丝标配适配器 1.6 A
• 温度范围：操作 0 ℃～+40 ℃；非操作 -20 ℃～+60 ℃；冷却方法风扇强制冷却
• 湿度范围：+35 ℃ 以下 ≤ 90% 相对湿度；+35 ℃～+40 ℃ ≤ 60% 相对湿度
• 海拔高度：操作 3000 米以下；非操作 15,000 米以下；污染等级 2；室内使用
• 机械规格：尺寸（W×H×D）282 mm × 175 mm × 49 mm；重量 1.56 kg
• 调整间隔期：建议校准间隔期 1 年
• 电磁兼容：符合 EMC 指令（2014/30/EU），符合或者优于 IEC 61326-1:2021/EN 61326-1:2021，IEC 61326-2-1:2021/EN 61326-2-1:2021；传导骚扰 CISPR 11/EN 55011 CLASS B group 1，150 kHz-30 MHz；辐射骚扰 CISPR 11/EN 55011 CLASS B group 1，30 MHz-1 GHz
• 抗扰度：静电放电 IEC 61000-4-2/EN 61000-4-2，4.0 kV（接触）、8.0 kV（空气）；射频电磁场抗扰度 IEC 61000-4-3/EN 61000-4-3，0 V/m（80 MHz to 1 GHz）、3 V/m（1.4 GHz to 2 GHz）、1 V/m（2.0 GHz to 2.7 GHz）；电快速瞬变脉冲群 IEC 61000-4-4/EN 61000-4-4，2 kV（AC 输入端口）；浪涌 IEC 61000-4-5/EN 61000-4-5，1 kV（火线到零线）、2 kV（火/零线到地）；射频连续传导抗扰度 IEC 61000-4-6/EN 61000-4-6，3 V，0.15-80 MHz；电压暂降与短时中断 IEC 61000-4-11/EN 61000-4-11
• 安全规范：EN 61010-1:2010+A1:2019、EN IEC 61010-2-030:2021+A11:2021、UL 61010-1:2012 Ed.3+ R:19 Jul 2019、UL 61010-2-030:2018 Ed.2、CSA C22.2#61010-1:2012 Ed.3+U1:U2:A1、CSA C22.2#61010-2-030:2018 Ed.2
型号与选件
• MSO1154HD：150 MHz，4 模拟通道 + 16 数字通道，订货号 MSO1154HD
• MSO1154HD-S：150 MHz，4 模拟通道 + 16 数字通道 + Gen 信号源，订货号 MSO1154HD-S
• MSO1254HD：250 MHz，4 模拟通道 + 16 数字通道，订货号 MSO1254HD
• MSO1254HD-S：250 MHz，4 模拟通道 + 16 数字通道 + Gen 信号源，订货号 MSO1254HD-S
• 标配附件：符合所在国标准的电源线 ×1、USB 2.0 数据线 UT-D14、无源探头（300 MHz / 200 MHz）4 支（UT-P06 / UT-P05）
• 选配附件：隔离变压器 UT-ISOT、时延校正夹具 UT-DF01、高压探头 UT-V23 / UT-P21 / UT-P20、高压差分探头 UT-P33 / UT-P35 / UT-P36、电流探头 UT-P43 / UT-P44 / UT-P4030D / UT-P4150 / UT-P4500 / UT-P4100A / UT-P4100B、16 路逻辑分析仪探头 UT-M26、低噪声电源纹波探头 UT-PR2060、协议演示板 UT-M13X
• 保修期：主机保修 1 年，不包括探头和附件
资源下载
本页技术指标整理自上述官方资料，实际配置以厂商最新规格书为准。
onetest仪器资源库 · 优利德 MSO1000HD 系列高分辨率数字示波器 详细指标
全部
厂家联系方式
地址：广东省东莞市松山湖园区工业北一路6号
电话：0769-85729877
邮箱：mkcb008@uni-trend.com.cn
仪器类技术支持热线：0769-85729877
售后维修服务：0769-85729918
工作时间：周一至周五 8:00-12:00、13:30-17:30
华中区
武汉办事处：湖北省武汉市东湖新技术开发区高新大道668号光谷金融中心A座712-713室 电话：027-65523936
华中全区：金战华 大区销售总监 18928208732 jinzh@uni-trend.com.cn
河南/江西：王金飞 销售经理 18922985086 wangjf@uni-trend.com.cn
湖南：李浩然 销售经理 13114375115 mkcb226@uni-trend.com.cn
湖南：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：沈志洋 销售经理 13476019817 mkcb193@uni-trend.com.cn
湖北：姜鹏远 销售经理 13517215687 mkcb200@uni-trend.com.cn
华北区
北京办事处：北京市海淀区海淀北二街8号中关村SOHO 1215室
华北全区：陈西平 大区销售总监 18922986036 chenxp@uni-trend.com.cn
山西/河北/天津：赵佳 销售经理 18922980386 mkcb063@uni-trend.com.cn
东三省/内蒙/吉林：毕长春 销售经理 18922986506 mkcb055@uni-trend.com.cn
黑龙江：单汝熠 销售经理 18922982196 mkcb218@uni-trend.com.cn
山东：贝广帅 销售经理 18922985003 mkcb160@uni-trend.com.cn
山东：宋吉利 销售经理 18922986030 mkcb195@uni-trend.com.cn
北京：叶东前 销售经理 18922980030 mkcb135@uni-trend.com.cn
北京：刘金锁 销售经理 18922980020 mkcb179@uni-trend.com.cn
华西区
成都办事处：成都市高新西区合顺路2号IC设计产业园2栋1单元21楼
西安办事处：西安市雁塔区城南南二环西段88号老三届世纪星19楼19号
华西全区：潘俊安 大区销售总监 18922981286 mkcb010@uni-trend.com.cn
四川/云南/西藏：刘锐豪 销售主管 18922986330 mkcb111@uni-trend.com.cn
西南教育（四川/重庆/云南/贵阳/西藏）：薛寒 销售主管 15608237128 mkcb120@uni-trend.com.cn
重庆/贵州：何飞 销售经理 18922985113 mkcb044@uni-trend.com.cn
重庆/贵州：魏洋 销售主管 19981456592 mkcb105@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：乔刚 销售经理 18922989220 mkcb092@uni-trend.com.cn
甘肃/陕西/青海/新疆/宁夏：孙勇 销售主管 17795663376 mkcb246@uni-trend.com.cn
华南区
优利德总部：广东省东莞市松山湖园区工业北一路6号
华南全区：马伟涛 大区销售总监 13510557637 mawt@uni-trend.com.cn
深圳（宝安/光明/坪山）：许晓明 销售经理 18850515321 mkcb197@uni-trend.com.cn
深圳（龙华/龙岗）：华红安 销售经理 15112391005 mkcb269@uni-trend.com.cn
东莞/惠州：何力 销售主管 18922981676 mkcb168@uni-trend.com.cn
广州/佛山：卢成成 销售经理 18814143884 mkcb248@uni-trend.com.cn
广东/广西：魏长利 销售经理 18922981018 mkcb156@uni-trend.com.cn
福建/广西/海南：张永钗 销售经理 18922986001 zhangyc@uni-trend.com.cn
华东区
南京办事处：南京市江宁区富塘街7号深蓝中心4栋2201-2202室
苏州办事处：苏州市苏州大道东409号国际金融中心1幢2802室
华东全区：石光明 大区销售总监 18916111209 Shigm@uni-trend.com.cn
安徽：夏仲华 销售经理 18922986026 mkcb102@uni-trend.com.cn
安徽：王江湖 销售经理 18922983158 mkcb084@uni-trend.com.cn
浙江：石光明 销售经理 18916111209 Shigm@uni-trend.com.cn
江苏：陶金 销售经理 18922980896 mkcb127@uni-trend.com.cn
苏州/无锡/常州：王治宇 销售经理 18922980805 mkcb012@uni-trend.com.cn
上海：吴远财 销售经理 18922981198 mkcb077@uni-trend.com.cn
上海/南京：董琦 销售经理 13301629863 mkcb251@uni-trend.com.cn
合作代理商（华北区）
东方中科 www.dfzk.com/unit
北京海洋兴业科技股份有限公司 www.hyxyyq.com
北京盛威顺达电子科技有限公司 www.swsddz.com
山东世方工业设备有限公司 www.sfantools.com
济南金力通电子设备有限公司 www.jnjltdz.com
沈阳晶恒永创仪器设备有限公司 www.jhyc-inst.com
呼和浩特市瑞普仪器贸易有限公司 www.neimengruipu.com
哈尔滨市爱思电子有限公司 www.ices-cn.com
鑫思维（天津）智能科技有限公司 www.xswznkj.com
长春长芯电子科技有限公司 www.changxindz.com
合作代理商（华东区）
燊容电子科技（上海）有限公司
上海昌测电子系统有限公司 www.shchangce.com
南京道测电子有限公司
苏州德计仪器仪表有限公司 www.szdj117.cn
南京恒经通电子科技有限公司 www.hengjingtong.com.cn
上海秉质电子科技有限公司
上海屿谷电子有限公司 www.yugudz.com
合肥积善电子科技有限公司
杭州微丹电子有限公司 hzweidan.com
杭州中电科学仪器装备有限公司
上海喜测电子科技有限公司
上海广信实业公司
常州创凯电子科技有限公司
杭州捷孚电子技术有限公司
合作代理商（华南区）
博测科技(佛山)有限公司 www.china-protech.com.cn
广州市正测电子科技有限公司 www.fit-test.net
深圳市日图科技有限公司 www.rituchina.com
东莞市不凡电子有限公司 www.a-bf.cn
深圳市田诚电子有限公司 www.itw17.cn
深圳市仪表世界连锁店有限公司 www.szlswl8.com
深圳市无忧仪器有限公司 www.zrdz.com.cn
广州市美达克数据科技有限公司 www.gzmitek.net
合作代理商（华西区）
重庆德源胜仪器有限公司 www.cq1718.com
贵州阿凡提工业信息有限公司（中国仪器联盟） www.zgyqlm.com
陕西麦创电子科技有限公司 www.sxmc17.com
四川科电创芯电子科技有限公司 www.kdcxtest.com
合作代理商（华中区）
湖南璟德科技有限公司
武汉明海达科技有限公司
湖南懋军宝工电子有限公司 www.hnmjbg.com
河南麦瑞克电子科技有限公司 www.me117.com
湖南风正测控技术有限公司
江西博高科技有限公司 www.jxbogao.com
武汉瑜珩科技有限公司
武汉新奥德斯科技有限公司 www.xads5117.com
武汉绿扬电子有限公司
湖南锐格电子科技有限公司
湖南优利帝科技有限公司
河南优利德仪器仪表有限公司
武汉易准测控技术有限公司
郑州万顺工贸有限公司
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
