普源精电 · RIGOL

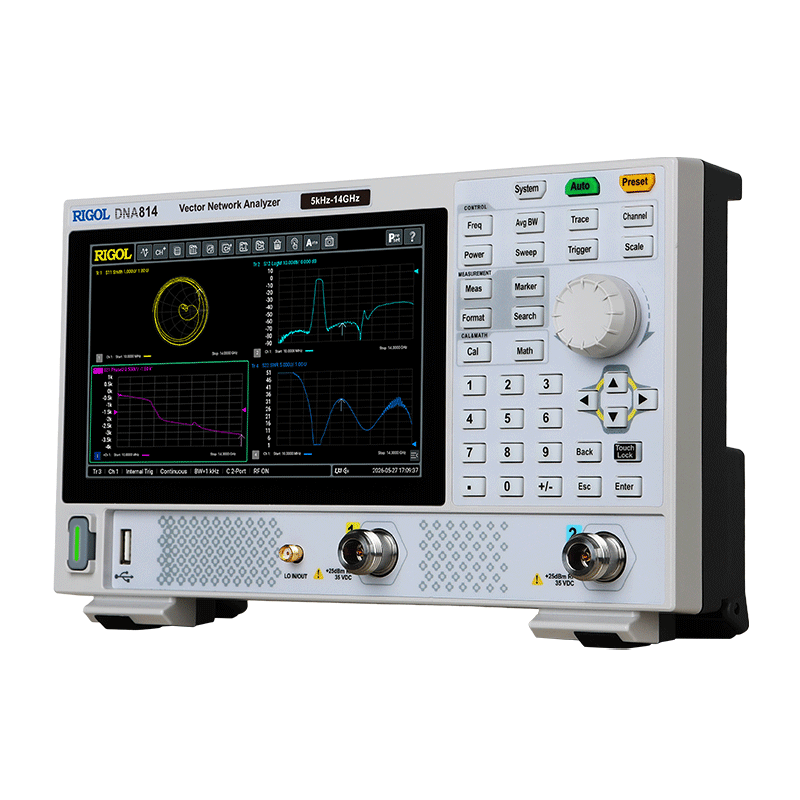

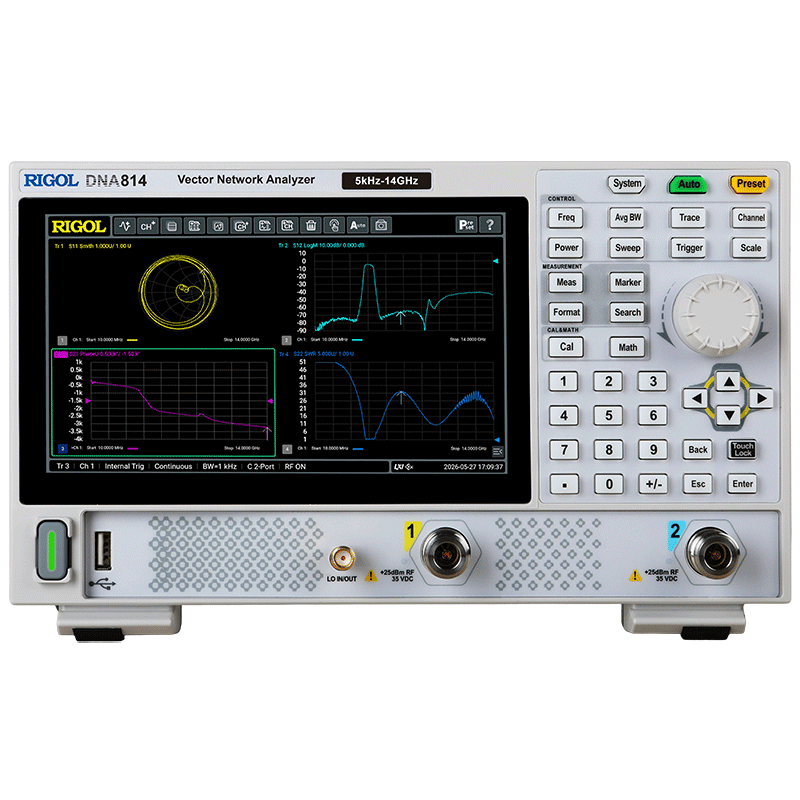

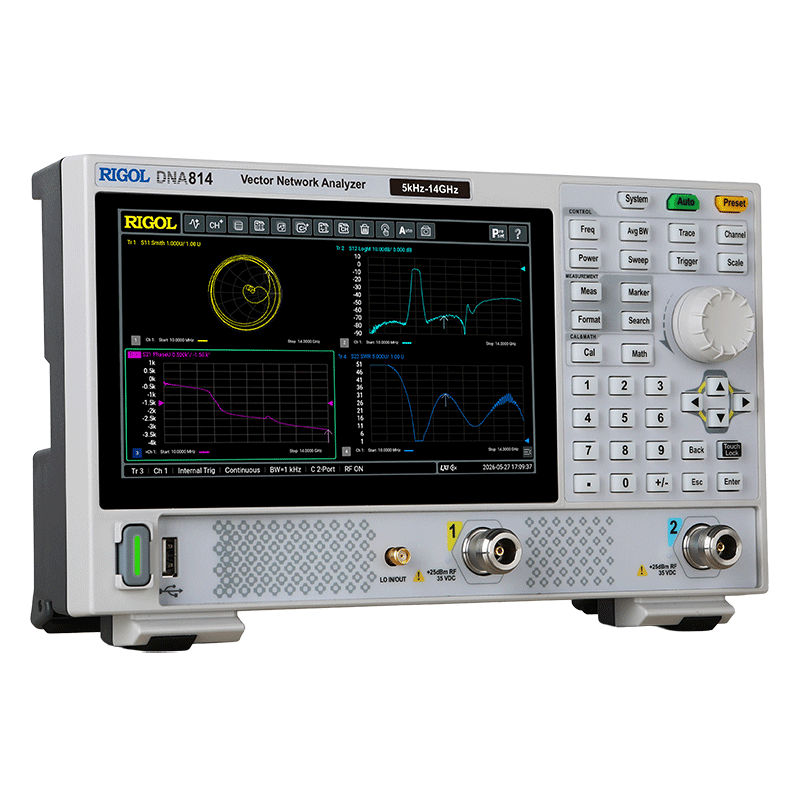

DNA800 系列矢量网络分析仪
频率覆盖 5 kHz ~ 14 GHz · 3 个型号（4.5 / 8.5 / 14 GHz）· 2 端口 · 系统动态范围 115 dB（规格值）/ 125 dB（典型值）· 迹线噪声 0.005 dBrms · 中频带宽 1 Hz ~ 3 MHz · 最大输出功率 10 dBm · 7 英寸 1024×600 触控屏 · 整机 1.9 kg · Type-C 供电
产品简介
DNA800 系列是普源精电推出的 双端口矢量网络分析仪，提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式，能精确测量微波网络的幅频特性、相频特性和群时延特性。三个型号按频率上限区分：DNA804（5 kHz ~ 4.5 GHz）、DNA808（5 kHz ~ 8.5 GHz）、DNA814（5 kHz ~ 14 GHz），均为 2 端口配置。
核心指标方面，10 Hz 中频带宽下 10 MHz ~ 6.5 GHz 段系统动态范围为 115 dB（规格值）、125 dB（典型值）；迹线噪声在 10 MHz ~ 14 GHz 段为 0.005 dBrms（规格值）、0.0015 dBrms（典型值），相位迹线噪声 0.035 degreerms（典型值 0.02 degreerms）；测试端口本底噪声 10 MHz ~ 14 GHz 段为 –115 dBm（典型值 –120 dBm）。频率分辨率 1 Hz，扫描点数 1 ~ 100001，中频带宽范围 1 Hz ~ 3 MHz，最大输出功率 10 dBm（10 MHz ~ 6.5 GHz 段）。
功能与形态上，该系列集合 S 参数、阻抗、驻波、TDA 时域分析、夹具嵌入/去嵌、天线测试等功能于一体，兼容机械校准件与 ECAL 电子校准件，支持 SOLT、Response Short、Response Open、OSL、Enhanced Response 1 to 2、Response Thru 等校准类型。整机 265.35 mm × 161.75 mm × 77.38 mm、重 1.9 kg（不含机械校准件），配便携手柄与 7 英寸 1024×600 多点触控电容屏，支持触摸屏与实体按键双操作模式及键盘/鼠标输入；Type-C 供电（DC 20 V / 5 A，功耗 50 W），接口提供 LAN（10/100 Base-T）、USB Device、USB Host 与 HDMI 1.4，支持标准 SCPI 指令与 Web Control 远程操作。
核心参数
• 型号与频率范围：DNA804 为 5 kHz~4.5 GHz；DNA808 为 5 kHz~8.5 GHz；DNA814 为 5 kHz~14 GHz（均为 2 端口）
• 系统动态范围（10 Hz 中频带宽）：100 kHz~10 MHz 为 100 dB（典型值 110 dB）；10 MHz~6.5 GHz 为 115 dB（典型值 125 dB）；6.5 GHz~10 GHz 为 111 dB（典型值 121 dB）；10 GHz~12 GHz 为 109 dB（典型值 119 dB）；12 GHz~14 GHz 为 107 dB（典型值 117 dB）
• 迹线噪声（幅度）：100 kHz~10 MHz 为 0.006 dBrms（典型值 0.003 dBrms）；10 MHz~14 GHz 为 0.005 dBrms（典型值 0.0015 dBrms）
• 迹线噪声（相位）：100 kHz~10 MHz 为 0.045 degreerms（典型值 0.025 degreerms）；10 MHz~14 GHz 为 0.035 degreerms（典型值 0.02 degreerms）
• 测试端口本底噪声：100 kHz~10 MHz 为 –100 dBm（典型值 –110 dBm）；10 MHz~14 GHz 为 –115 dBm（典型值 –120 dBm）
• 频率特性：频率分辨率 1 Hz；扫描点数 1 ~ 100001；中频带宽范围 1 Hz ~ 3 MHz；老化率<1 ppm="">
• 最大输出功率：5 kHz~100 kHz 为 0 dBm；100 kHz~10 MHz 为 5 dBm；10 MHz~6.5 GHz 为 10 dBm；6.5 GHz~10 GHz 为 6 dBm；10 GHz~12 GHz 为 4 dBm；12 GHz~14 GHz 为 2 dBm
• 功率精度：100 kHz~100 MHz、100 MHz~8.5 GHz、8.5 GHz~14 GHz 三段的规格值均为 ±1.0 dB、典型值 ±0.6 dB；功率线性度 ±0.6 dB；功率分辨率 0.01 dB；最大可设置功率 10 dBm，最小可设置功率 –40 dBm
• 校准件兼容与校准类型：兼容机械校准件与 ECAL 电子校准件，支持 SOLT、Response Short、Response Open、OSL、Enhanced Response 1 to 2、Response Thru
• 显示与操作：7 英寸多点触控电容屏，显示分辨率 1024 × 600，支持手势操作；支持触摸屏与实体按键双操作模式，支持键盘/鼠标输入
• 接口：LAN（10/100 Base-T，后面板 1 个）、USB Device（后面板 1 个，USB 2.0）、USB Host（前面板 1 个，USB 2.0）、HDMI 1.4（A 插头，后面板 1 个）
• 射频测试端口：频率范围 5 kHz~14 GHz，端口数量双端口，输入阻抗 50 Ω（标称值），连接器 N 型阴头（前面板）；损坏输入电平 +25 dBm 或 –35 VDC
• 供电与机械：Type-C 供电接口（DC 20 V / 5 A），功耗 50 W；265.35 mm（宽）× 161.75 mm（高）× 77.38 mm（深），不含包装<1.9 kg="">

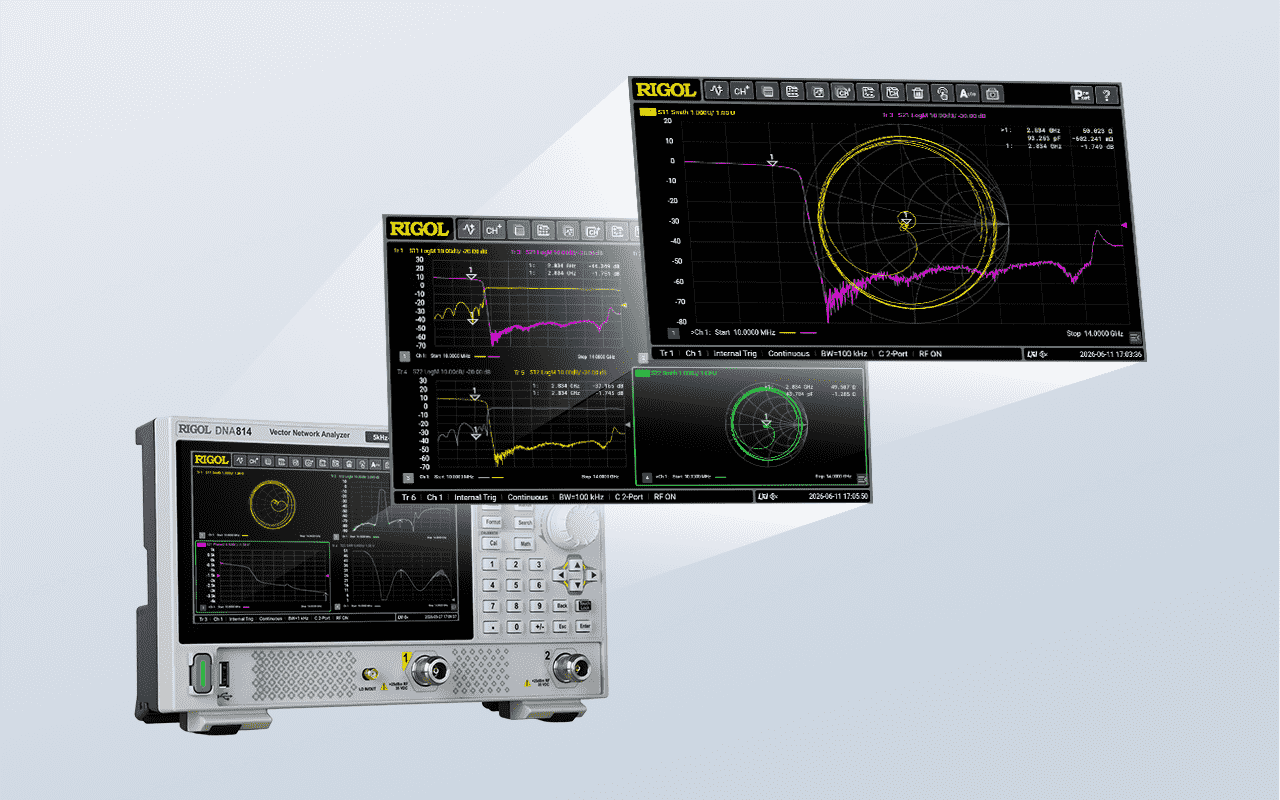

双口宽频，满足多元化场景
产品特性
动态范围与测量精度
• 高动态范围 125 dB（典型值）：10 MHz ~ 6.5 GHz 段系统动态范围 115 dB（规格值），10 kHz 中频带宽下测量
• 低迹线噪声：10 MHz ~ 14 GHz 段幅度迹线噪声 0.005 dBrms（规格值）、0.0015 dBrms（典型值），相位迹线噪声 0.035 degreerms（典型值 0.02 degreerms）
• 低本底噪声：测试端口本底噪声 10 MHz ~ 14 GHz 段 –115 dBm（规格值）、–120 dBm（典型值）
• 高精度校准后系统性能：配合 ECAL100/200 系列电子校准件，10 MHz~4.5 GHz 段方向性 50 dB、负载匹配 42 dB、源匹配 38 dB，传输跟踪 ±0.10 dB、反射跟踪 ±0.08 dB
• 温度稳定度（典型值）：5 kHz~100 kHz 段幅度 0.03 dB/℃、相位 0.2 degree/℃；100 kHz~4.5 GHz 段幅度 0.02 dB/℃、相位 0.1 degree/℃；4.5 GHz~14 GHz 段幅度 0.03 dB/℃、相位 0.35 degree/℃
校准与功能
• 提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式
• 兼容机械校准件与 ECAL 电子校准件，支持 SOLT、Response Short、Response Open、OSL、Enhanced Response 1 to 2、Response Thru 等校准类型

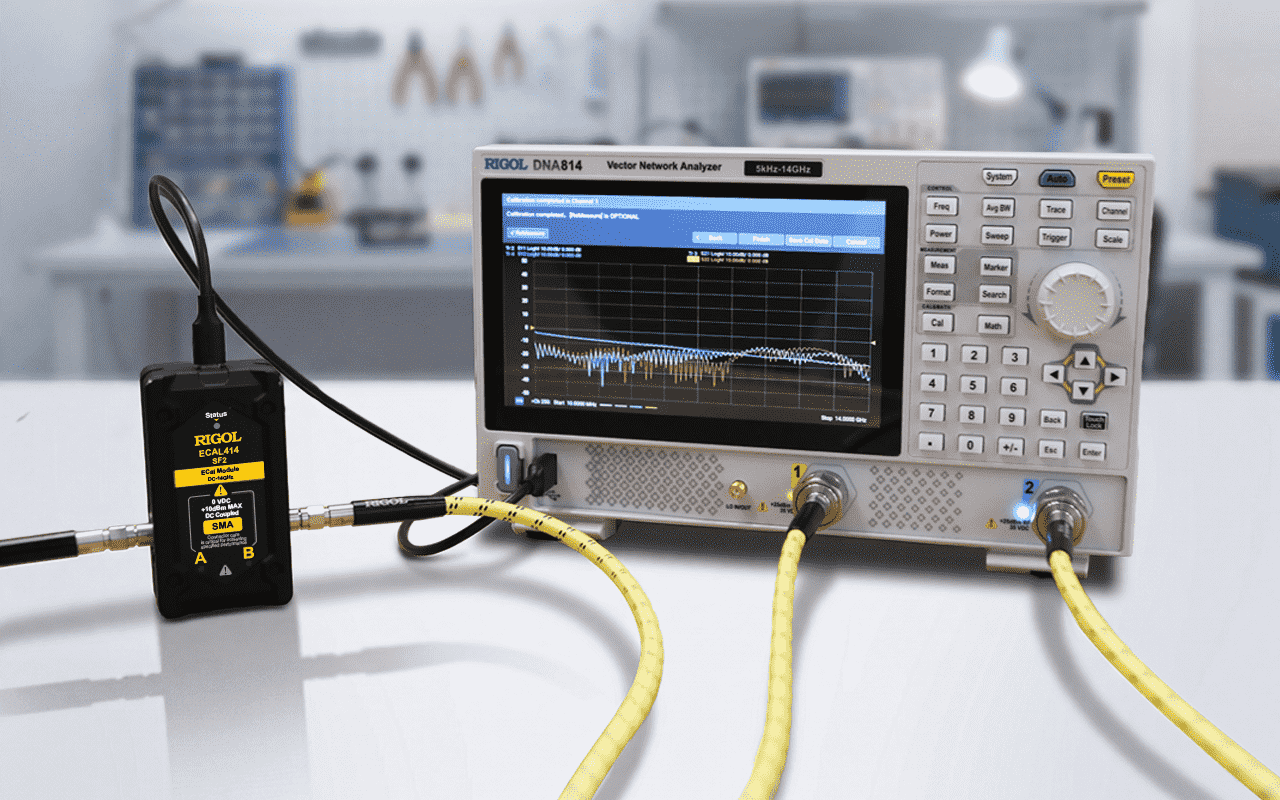

全新电子校准件
• 内设对数幅度、线性幅度、驻波、相位、群时延、Smith 圆图、极坐标等多种显示格式
• 集合 S 参数、阻抗、驻波、TDA 时域分析、夹具嵌入/去嵌、天线测试等功能于一体

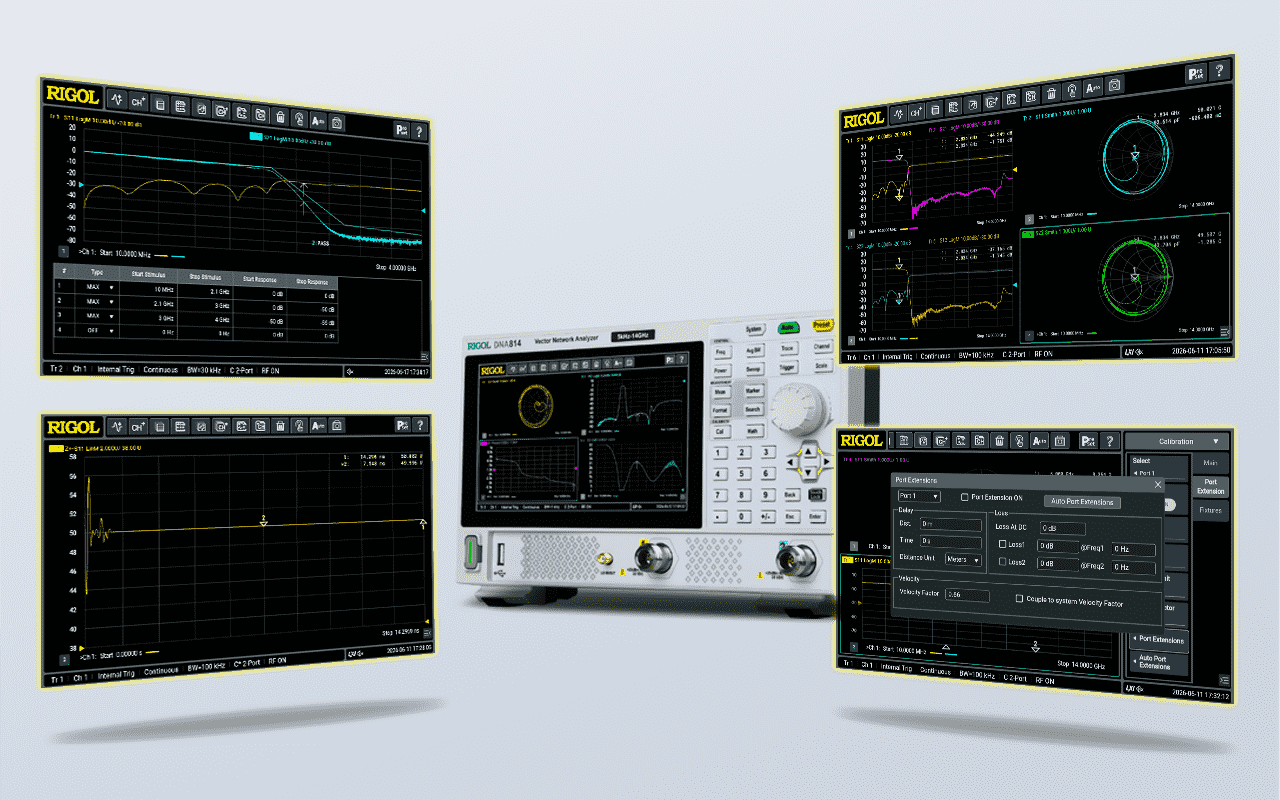

真全功能矢网
• 可选配 TDA 时域分析（DNA-TDA10）与 DTF 故障距离测量（DNA-DTF10）测量应用选件
形态与便携性
• 便携手柄和轻量化设计：体积小（265.35 mm × 161.75 mm × 77.38 mm）、重量轻（1.9 kg，不含机械校准件）
轻巧又强大
• 7 英寸 1024 × 600 高清触控显示屏，支持多点触控电容屏与手势操作
• 支持触摸屏和实体按键双操作模式，支持键盘/鼠标输入
• Type-C 供电接口（DC 20 V / 5 A，功耗 50 W），便于桌面与外出测试

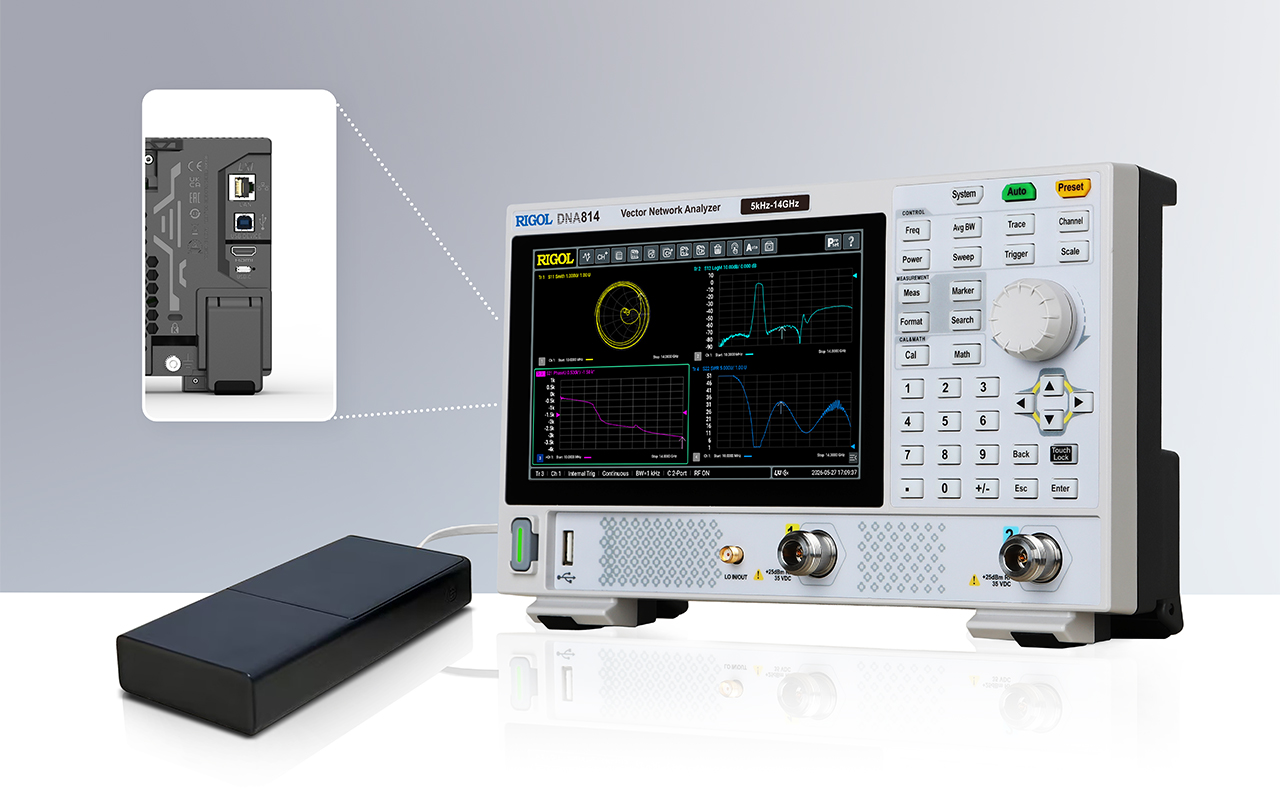

标准 Type-C PD供电
接口与远程控制
• 支持 LAN（10/100 Base-T）、USB Device、USB Host 和 HDMI 通信接口
• 支持标准的 SCPI 指令，便于自动化测试系统集成

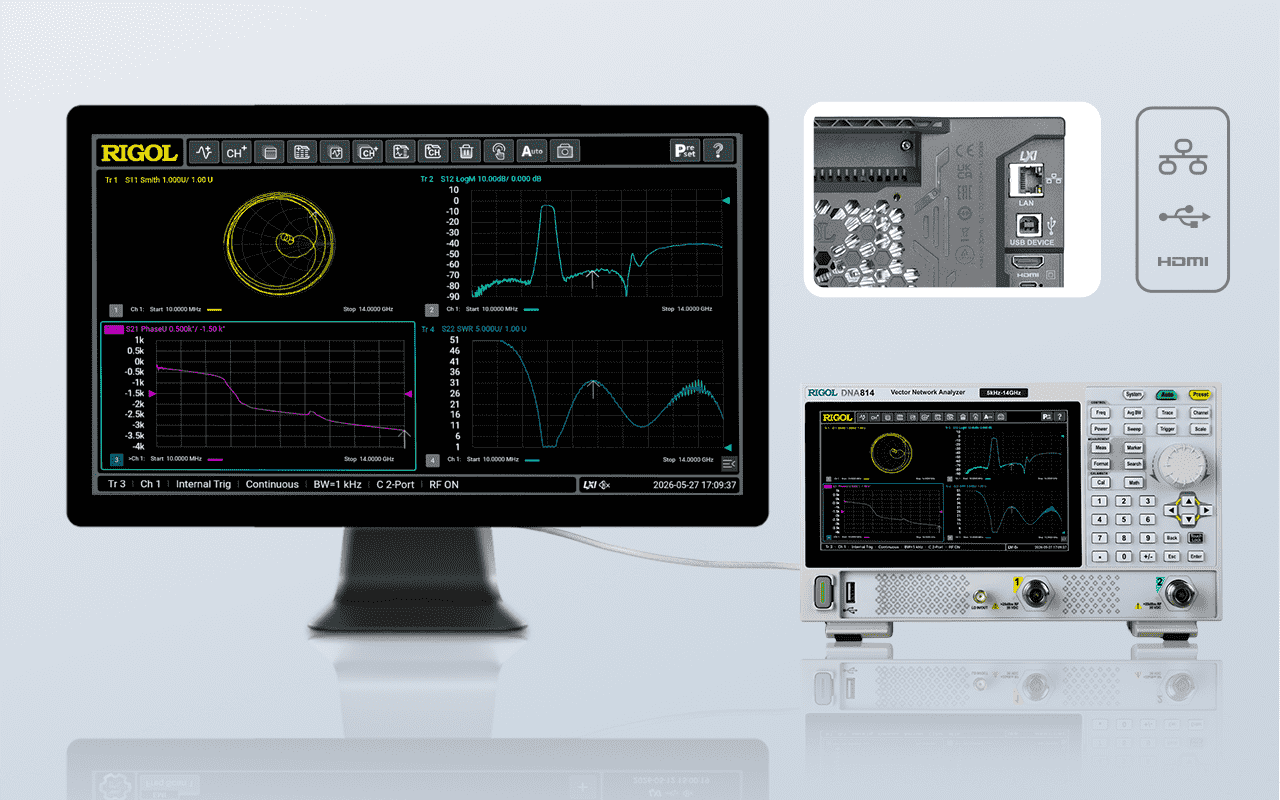

标配USB/LAN/HDMI接口
• 支持 Web Control 远程操作，可通过浏览器远程控制仪器

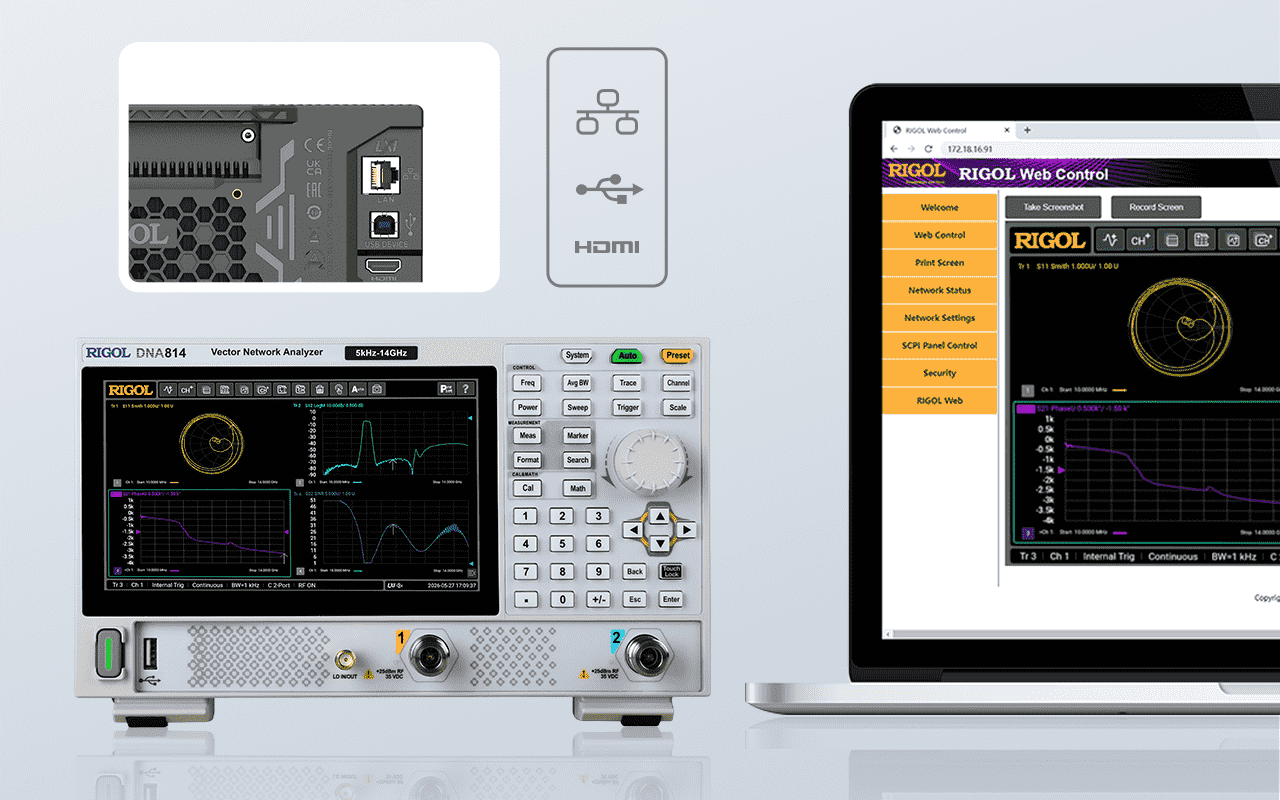

Webcontrol网页控制
• 前面板射频测试端口为 N 型阴头，输入阻抗 50 Ω（标称值）；损坏输入电平 +25 dBm 或 –35 VDC

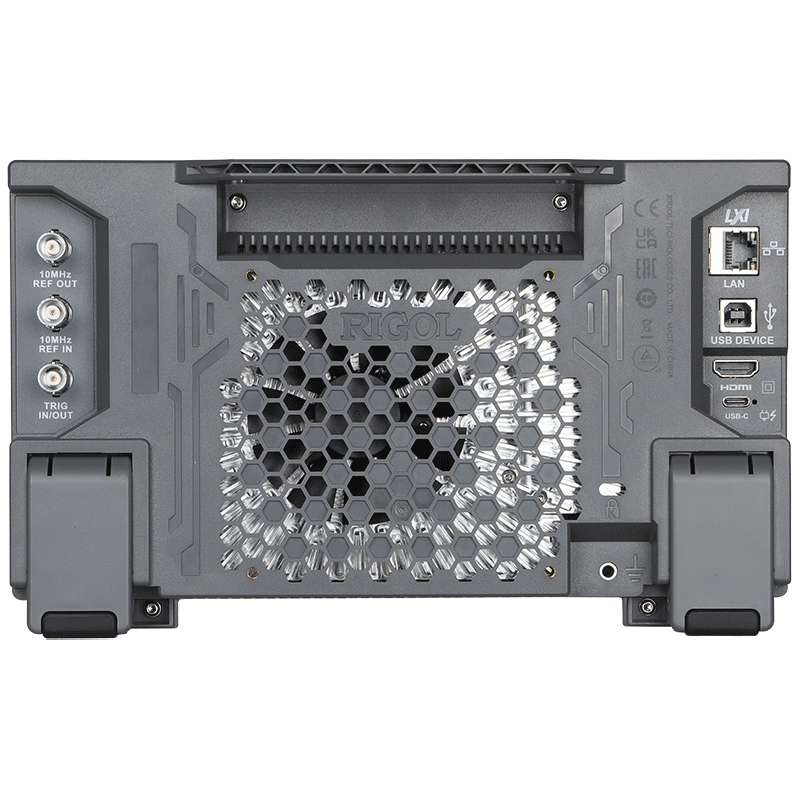

• 后面板提供 10 MHz 参考输入/输出（BNC 阴头）与外部触发输入/输出（BNC 阴头）
典型应用
• 射频微波器件与组件的 S 参数测量（滤波器、放大器、天线、电缆）
• 天线与馈线系统的阻抗匹配与驻波测试
• 高校与科研机构的微波电路教学与实验
• 工业批量生产中的射频器件快速检测
• 夹具嵌入/去嵌与 TDA 时域分析（需选配 TDA 时域分析选件）
• 射频电缆故障距离测量（需选配 DTF 故障距离测量选件）
• 电子、通信、微波等领域的研发与批产测试
型号与配置
• DNA804：矢量网络分析仪，5 kHz ~ 4.5 GHz，2 端口
• DNA808：矢量网络分析仪，5 kHz ~ 8.5 GHz，2 端口
• DNA814：矢量网络分析仪，5 kHz ~ 14 GHz，2 端口
• 标配附件：符合所在国标准的电源适配器
• 测量应用选件：TDA 时域分析 DNA-TDA10、DTF 故障距离测量 DNA-DTF10
• 选配附件：电子校准件 ECAL304-NF2（100 kHz~4.5 GHz，2 Port，N 型阴头 50 Ω）、ECAL309-NF2（100 kHz~9 GHz）、ECAL314-NF2（100 kHz~14 GHz）、ECAL304-SF2 / ECAL309-SF2 / ECAL314-SF2（同频率段，SMA 型阴头）、ECAL404-NF2（DC~4.5 GHz，2 Port，N 型阴头 50 Ω）、ECAL409-NF2（DC~9 GHz）、ECAL414-NF2（DC~14 GHz）、ECAL404-SF2 / ECAL409-SF2 / ECAL414-SF2（同频率段，SMA 型阴头）；机械校准件与射频线缆另见对应手册
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 DNA800 系列矢量网络分析仪 详细指标页。
onetest仪器资源库 · 普源精电 DNA800 系列矢量网络分析仪
普源精电 · RIGOL
DNA800 系列矢量网络分析仪 · 详细指标
产品型号 · 动态范围 · 校准后的系统性能 · 未校准的系统性能 · 测试端口输出（频率特性/最大输出功率/功率扫描范围/功率精度/功率线性度/功率特性/谐波杂散）· 测试端口输入（本底噪声/迹线噪声/温度稳定度/损坏输入电平）· 测量时间 · 扫描时间 · 输入输出 · 通信接口 · 一般技术规格 · 电源 · 工作环境 · 法规标准 · 机械规格 · 保修与校准间隔 · 订货信息
产品简介
本页收录 DNA800 系列矢量网络分析仪的全部技术参数，数据整理自普源精电官方数据手册。系列含 DNA804（5 kHz~4.5 GHz）、DNA808（5 kHz~8.5 GHz）、DNA814（5 kHz~14 GHz）三个型号，均为 2 端口。
技术指标适用条件为：仪器处于校准周期内，在 0℃ 至 40℃ 温度环境下存放至少两小时，并且预热 60 分钟。若无另行说明，手册中的数据均为包含测量不确定度的技术指标。典型值表示室温（约 25℃）条件下 80% 的测试结果均可达到的典型性能；标称值表示预期的平均性能或设计性能特征；规格值表示有保证的性能。
技术指标
产品型号
• DNA804：频率 5 kHz ~ 4.5 GHz，端口数 2
• DNA808：频率 5 kHz ~ 8.5 GHz，端口数 2
• DNA814：频率 5 kHz ~ 14 GHz，端口数 2
动态范围
• 测量条件：10 Hz 中频带宽；环境温度 23℃（±3℃），与校准温度的偏差<1℃<>
• 系统动态范围（定义：实际最大功率 − 接收机噪底功率（@10 Hz 中频带宽））
• 100 kHz ~ 10 MHz：规格 100 dB，典型值 110 dB
• 10 MHz ~ 6.5 GHz：规格 115 dB，典型值 125 dB
• 6.5 GHz ~ 10 GHz：规格 111 dB，典型值 121 dB
• 10 GHz ~ 12 GHz：规格 109 dB，典型值 119 dB
• 12 GHz ~ 14 GHz：规格 107 dB，典型值 117 dB
校准后的系统性能 — 电子校准件 ECAL100/200 系列校准误差
• 测量条件：10 Hz 中频带宽；数据未进行平均处理；环境温度 23℃（±3℃），与校准温度的偏差<1℃<>
• 5 kHz ~ 100 kHz：方向性 46 dB，负载匹配 35 dB，源匹配 30 dB，传输跟踪 ±0.30 dB，反射跟踪 ±0.30 dB
• 100 kHz ~ 10 MHz：方向性 55 dB，负载匹配 48 dB，源匹配 45 dB，传输跟踪 ±0.06 dB，反射跟踪 ±0.08 dB
• 10 MHz ~ 4.5 GHz：方向性 50 dB，负载匹配 42 dB，源匹配 38 dB，传输跟踪 ±0.10 dB，反射跟踪 ±0.08 dB
• 4.5 GHz ~ 8.5 GHz：方向性 42 dB，负载匹配 35 dB，源匹配 30 dB，传输跟踪 ±0.15 dB，反射跟踪 ±0.10 dB
• 8.5 GHz ~ 14 GHz：方向性 40 dB，负载匹配 32 dB，源匹配 30 dB，传输跟踪 ±0.18 dB，反射跟踪 ±0.10 dB
• 手册同时给出传输不确定度（幅度和相位）与反射不确定度（幅度与相位）曲线
校准后的系统性能 — 电子校准件 ECAL300/400 系列校准误差
• 5 kHz ~ 100 kHz：方向性 35 dB，负载匹配 30 dB，源匹配 28 dB，传输跟踪 ±0.30 dB，反射跟踪 ±0.30 dB
• 100 kHz ~ 10 MHz：方向性 55 dB，负载匹配 45 dB，源匹配 42 dB，传输跟踪 ±0.06 dB，反射跟踪 ±0.10 dB
• 10 MHz ~ 4.5 GHz：方向性 50 dB，负载匹配 42 dB，源匹配 35 dB，传输跟踪 ±0.15 dB，反射跟踪 ±0.10 dB
• 4.5 GHz ~ 8.5 GHz：方向性 42 dB，负载匹配 35 dB，源匹配 30 dB，传输跟踪 ±0.18 dB，反射跟踪 ±0.15 dB
• 8.5 GHz ~ 14 GHz：方向性 40 dB，负载匹配 30 dB，源匹配 30 dB，传输跟踪 ±0.22 dB，反射跟踪 ±0.15 dB
校准后的系统性能 — 机械校准件 85054D 校准误差
• 5 kHz ~ 100 kHz：方向性 35 dB，负载匹配 30 dB，源匹配 25 dB，传输跟踪 ±0.30 dB，反射跟踪 ±0.30 dB
• 100 kHz ~ 10 MHz：方向性 55 dB，负载匹配 50 dB，源匹配 48 dB，传输跟踪 ±0.02 dB，反射跟踪 ±0.04 dB
• 10 MHz ~ 4.5 GHz：方向性 50 dB，负载匹配 45 dB，源匹配 38 dB，传输跟踪 ±0.02 dB，反射跟踪 ±0.04 dB
• 4.5 GHz ~ 8.5 GHz：方向性 42 dB，负载匹配 37 dB，源匹配 34 dB，传输跟踪 ±0.02 dB，反射跟踪 ±0.04 dB
• 8.5 GHz ~ 14 GHz：方向性 40 dB，负载匹配 35 dB，源匹配 34 dB，传输跟踪 ±0.02 dB，反射跟踪 ±0.08 dB
未校准的系统性能 — 未校准误差（规格值）
• 5 kHz ~ 100 kHz：方向性 20 dB，负载匹配 12 dB，源匹配 20 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 100 kHz ~ 10 MHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 10 MHz ~ 4.5 GHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 4.5 GHz ~ 8.5 GHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
• 8.5 GHz ~ 14 GHz：方向性 25 dB，负载匹配 15 dB，源匹配 25 dB，传输跟踪 ±1.5 dB，反射跟踪 ±1.5 dB
测试端口输出 — 频率特性
• 老化率：<1 ppm="">
• 温度稳定性：0.5 ppm（0℃ 至 40℃，基准为 25℃）
• 初始校准精度：1 ppm
• 频率分辨率：1 Hz
• 扫描点数：1 ~ 100001
• 中频带宽范围：1 Hz ~ 3 MHz
测试端口输出 — 最大输出功率与功率扫描范围
• 最大输出功率：5 kHz~100 kHz 为 0 dBm；100 kHz~10 MHz 为 5 dBm；10 MHz~6.5 GHz 为 10 dBm；6.5 GHz~10 GHz 为 6 dBm；10 GHz~12 GHz 为 4 dBm；12 GHz~14 GHz 为 2 dBm
• 功率扫描范围：5 kHz~100 kHz 为 –40 dBm ~ 0 dBm；100 kHz~10 MHz 为 –40 dBm ~ 5 dBm；10 MHz~6.5 GHz 为 –40 dBm ~ 10 dBm；6.5 GHz~10 GHz 为 –40 dBm ~ 6 dBm；10 GHz~12 GHz 为 –40 dBm ~ 4 dBm；12 GHz~14 GHz 为 –40 dBm ~ 2 dBm
测试端口输出 — 功率精度、功率线性度与功率特性
• 功率精度（规格值 / 典型值）：100 kHz~100 MHz 为 ±1.0 dB / ±0.6 dB；100 MHz~8.5 GHz 为 ±1.0 dB / ±0.6 dB；8.5 GHz~14 GHz 为 ±1.0 dB / ±0.6 dB
• 功率线性度：100 kHz~100 MHz 为 ±0.6 dB；100 MHz~8.5 GHz 为 ±0.6 dB；8.5 GHz~14 GHz 为 ±0.6 dB。给定的功率线性度相对于 –5 dBm，扫描模式 –25 dBm ≤ 功率 ≤ 0 dBm
• 功率分辨率：0.01 dB
• 最大可设置功率：10 dBm；最小可设置功率：–40 dBm
测试端口输出 — 谐波与杂散
• 说明：所列频率为谐波频率，在 0 dBm 功率下测试
• 二次谐波：100 kHz~4.5 GHz 为 –20 dBc；4.5 GHz~8.5 GHz 为 –20 dBc；8.5 GHz~14 GHz 为 –35 dBc
• 三次谐波 & 次谐波：100 kHz~4.5 GHz 为 –30 dBc；4.5 GHz~8.5 GHz 为 –40 dBc；8.5 GHz~14 GHz 为 –35 dBc
• 非谐波杂散：100 kHz~4.5 GHz 为 –40 dBc；4.5 GHz~8.5 GHz 为 –45 dBc；8.5 GHz~14 GHz 为 –45 dBc
测试端口输入 — 本底噪声与迹线噪声
• 测试端口本底噪声（定义为 10 kHz 中频带宽下测试传输系数的 RMS 值，并归一化至 1 Hz）：100 kHz~10 MHz 为 –100 dBm（典型值 –110 dBm）；10 MHz~14 GHz 为 –115 dBm（典型值 –120 dBm）
• 迹线噪声（在开机默认功率下测试；传输和反射迹线噪声：<10 mhz="">
• 幅度迹线噪声：100 kHz~10 MHz 规格值 0.006 dBrms、典型值 0.003 dBrms；10 MHz~14 GHz 规格值 0.005 dBrms、典型值 0.0015 dBrms
• 相位迹线噪声：100 kHz~10 MHz 规格值 0.045 degreerms、典型值 0.025 degreerms；10 MHz~14 GHz 规格值 0.035 degreerms、典型值 0.02 degreerms
测试端口输入 — 温度稳定度与损坏输入电平
• 温度稳定度（典型值）：5 kHz~100 kHz 幅度 0.03 dB/℃，相位 0.2 degree/℃；100 kHz~4.5 GHz 幅度 0.02 dB/℃，相位 0.1 degree/℃；4.5 GHz~14 GHz 幅度 0.03 dB/℃，相位 0.35 degree/℃
• 损坏输入电平：+25 dBm 或 –35 VDC
测量时间
• 扫描时间（1 GHz 中心频率，200 MHz 跨度，201 个测量点，测量参数 S11）
• 每次扫描时间（TSWEEP）：中频带宽 1 MHz 为 11.20 ms；500 kHz 为 11.25 ms
• 扫描周期时间（TCYCLE）：中频带宽 1 MHz 为 11.20 ms；500 kHz 为 11.25 ms
• 每个扫描点的准备时间（TPREP）：50 μs
• 每个点的采集时间（TACQ）：1 MHz 为 3.5 μs；500 kHz 为 5.3 μs
• 每个点的总时间（TPOINT）：1 MHz 为 53.5 μs；500 kHz 为 55.3 μs
扫描时间
• 10 MHz ~ 4.5 GHz 未校准：1 MHz 中频带宽下 201/401/1601 点分别为 12.52 ms / 22.93 ms / 85.40 ms；500 kHz 为 12.52 / 22.94 / 85.40 ms；100 kHz 为 12.56 / 22.98 / 85.46 ms；1 kHz 为 202 ms / 402 ms / 1599 ms
• 10 MHz ~ 4.5 GHz 双端口校准：1 MHz 为 25.11 / 45.81 / 170.77 ms；500 kHz 为 25.00 / 45.82 / 170.78 ms；100 kHz 为 25.10 / 45.93 / 170.90 ms；1 kHz 为 407 ms / 806 ms / 3198 ms
• 10 MHz ~ 8.5 GHz 未校准：1 MHz 为 13.06 / 23.48 / 86.00 ms；500 kHz 为 13.07 / 23.49 / 86.02 ms；100 kHz 为 13.13 / 23.54 / 86.08 ms；1 kHz 为 203 ms / 402 ms / 1599 ms
• 10 MHz ~ 8.5 GHz 双端口校准：1 MHz 为 25.44 / 46.28 / 171.28 ms；500 kHz 为 25.47 / 46.29 / 171.3 ms；100 kHz 为 25.59 / 46.41 / 171.4 ms；1 kHz 为 405 ms / 804.7 ms / 3199 ms
• 10 MHz ~ 14 GHz 未校准：1 MHz 为 14.03 / 24.44 / 87.02 ms；500 kHz 为 14.04 / 24.46 / 87.03 ms；100 kHz 为 14.12 / 24.53 / 87.13 ms；1 kHz 为 204 ms / 403 ms / 1600 ms
• 10 MHz ~ 14 GHz 双端口校准：1 MHz 为 26.50 / 47.32 / 172.4 ms；100 kHz 为 26.68 / 47.5 / 172.58 ms；1 kHz 为 406.8 ms / 805.8 ms / 3212 ms
输入输出
• 射频测试端口输入（前面板）：频率范围 5 kHz ~ 14 GHz；端口数量双端口；输入阻抗 50 Ω（标称值）；连接器类型 N 型阴头
• 10 MHz 参考输入输出（后面板）：输出频率 10 MHz（固定），输出电平 +3 dBm 至 +10 dBm（+7 dBm 典型值），输出阻抗 50 Ω（标称值）；输入频率 10 MHz ± 10 ppm，输入电平 0 dBm 至 +10 dBm，输入阻抗 50 Ω（标称值）；连接器类型 BNC 阴头
• 外部触发接口 触发输入输出（后面板）：输入阻抗 ≥1 kΩ（标称值），输入电平 3.3 V TTL 电平；输出阻抗 50 Ω（标称值），输出电平 3.3 V TTL 电平；连接器类型 BNC 阴头
通信接口
• USB DEVICE：后面板，1 个，USB 2.0
• USB HOST：前面板，1 个，USB 2.0
• HDMI：1 个，后面板，HDMI 1.4，A 插头
• LAN：1 个，后面板，10/100 Base-T
一般技术规格与电源
• 显示屏：7 英寸多点触控电容屏，支持手势操作；显示分辨率 1024 × 600
• 供电接口：Type-C 接口；电源 DC 20 V，5 A；功耗 50 W
• 操作系统：Linux
• 大容量存储：内部存储 32 GB；外部存储 U 盘（不附带 U 盘）
工作环境与法规标准
• 温度范围：工作 0℃ ~ 40℃；存储 –20℃ ~ 60℃
• 湿度范围 运行：0℃ 至 30℃ 时 ≤95% 相对湿度；30℃ 至 40℃ 时 ≤75% 相对湿度
• 湿度范围 非运行：<+40℃>
• 海拔高度：操作高度 2000 米（6561.68 英尺）以下
• 电磁兼容（EMC）：抗干扰能力符合 EMC 指令（2014/30/EU）；EMC 射频发射符合 CISPR11/EN 55011，Group 1，Class A
• IEC61000-4-2:2008/EN61000-4-2：±4.0 kV（接触放电），±8.0 kV（空气放电）
• IEC61000-4-3:2002/EN61000-4-3：3 V/m（80 MHz 至 1 GHz）；3 V/m（1.4 GHz 至 2 GHz）；1 V/m（2.0 GHz 至 2.7 GHz）
• IEC61000-4-4:2004/EN61000-4-4：1 kV 电源线；IEC61000-4-5:2001/EN61000-4-5：0.5 kV（相-中性点电压）、1 kV（相-地电压）、1 kV（中性点-地电压）
• IEC61000-4-6:2003/EN61000-4-6：3 V，0.15 至 80 MHz；IEC61000-4-11:2004/EN 61000-4-11：电压跌落 半周期/1 周期降至 0% UT、25 周期降至 70% UT；短时断电 250 周期内 0% UT
• 安全规范：EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 no. 61010-1
• 环境可靠性：样品根据 RIGOL 可靠性测试规范进行类型测试和验证，测试方法符合 GB/T6587 2 类标准和 MIL-PRF-28800F 3 类标准
机械规格、保修与校准间隔
• 尺寸（宽 × 高 × 深）：265.35 mm × 161.75 mm × 77.38 mm
• 重量（不含机械校准件）：不含包装<1.9 kg="">
• 推荐校准间隔：18 个月；保修：3 年（不包含附件）
订货信息与保修期
• 主机型号：矢量网络分析仪 DAN804（5 kHz ~ 4.5 GHz，2 端口）、DNA808（5 kHz ~ 8.5 GHz，2 端口）、DNA814（5 kHz ~ 14 GHz，2 端口）
• 标配附件：符合所在国标准的电源适配器
• 测量应用选件：TDA 时域分析 DNA-TDA10、DTF 故障距离测量 DNA-DTF10
• 选配附件 电子校准件：ECAL304-NF2 / ECAL309-NF2 / ECAL314-NF2（100 kHz~4.5 GHz / ~9 GHz / ~14 GHz，2 Port，N 型阴头 50 Ω）；ECAL304-SF2 / ECAL309-SF2 / ECAL314-SF2（同频率段，SMA 型阴头）；ECAL404-NF2 / ECAL409-NF2 / ECAL414-NF2（DC~4.5 GHz / ~9 GHz / ~14 GHz，2 Port，N 型阴头 50 Ω）；ECAL404-SF2 / ECAL409-SF2 / ECAL414-SF2（同频率段，SMA 型阴头）
• 选配附件 机械校准件与射频线缆：请参考《机械校准件》手册与《射频线缆及连接器》手册
• 保修期：主机保修 3 年，不包括附件
• 说明：手册中「所有主机、附件和选件，请向当地的 RIGOL 办事处订购」等订购说明未收录于本页
本页技术指标整理自普源精电 DNA800 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 DNA800 系列矢量网络分析仪 产品介绍页。
onetest仪器资源库 · 普源精电 DNA800 系列矢量网络分析仪 详细指标
