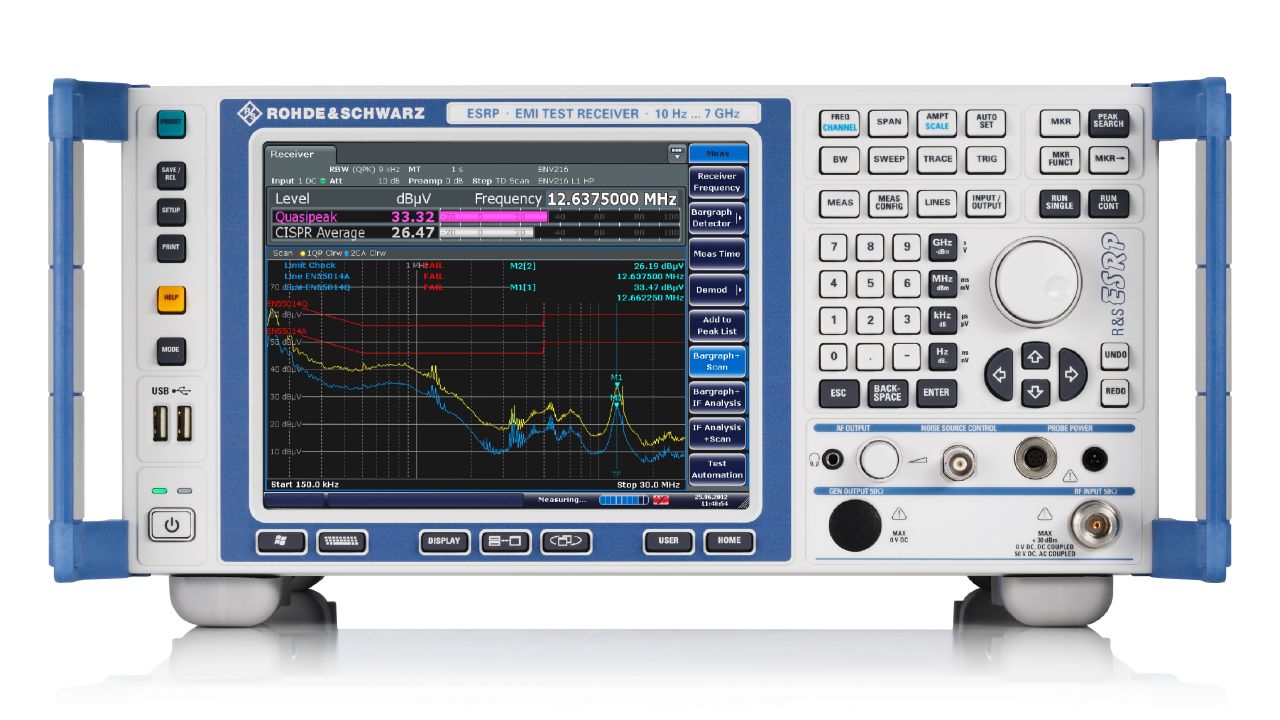

R&S®ESR中端EMI测试接收机适用于快速、可靠的一致性测试。
ESW >110GHz 0.5至1GHz带宽EMI 测试接收机|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

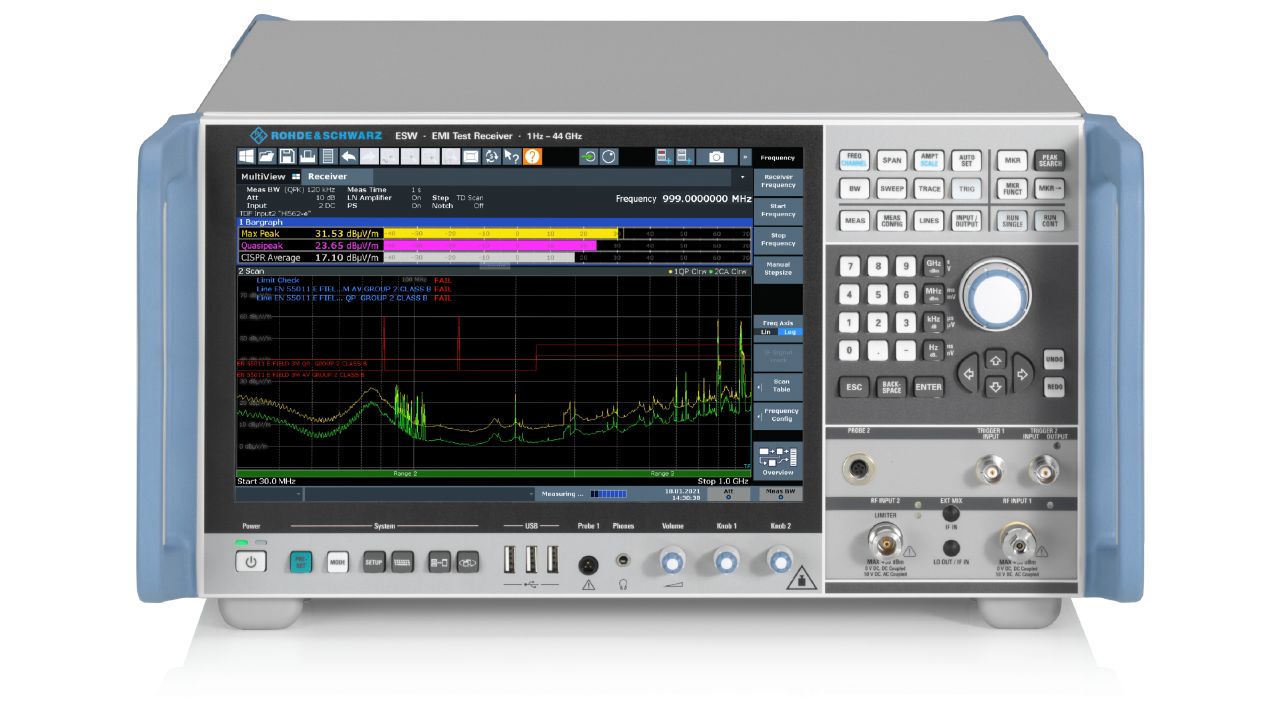

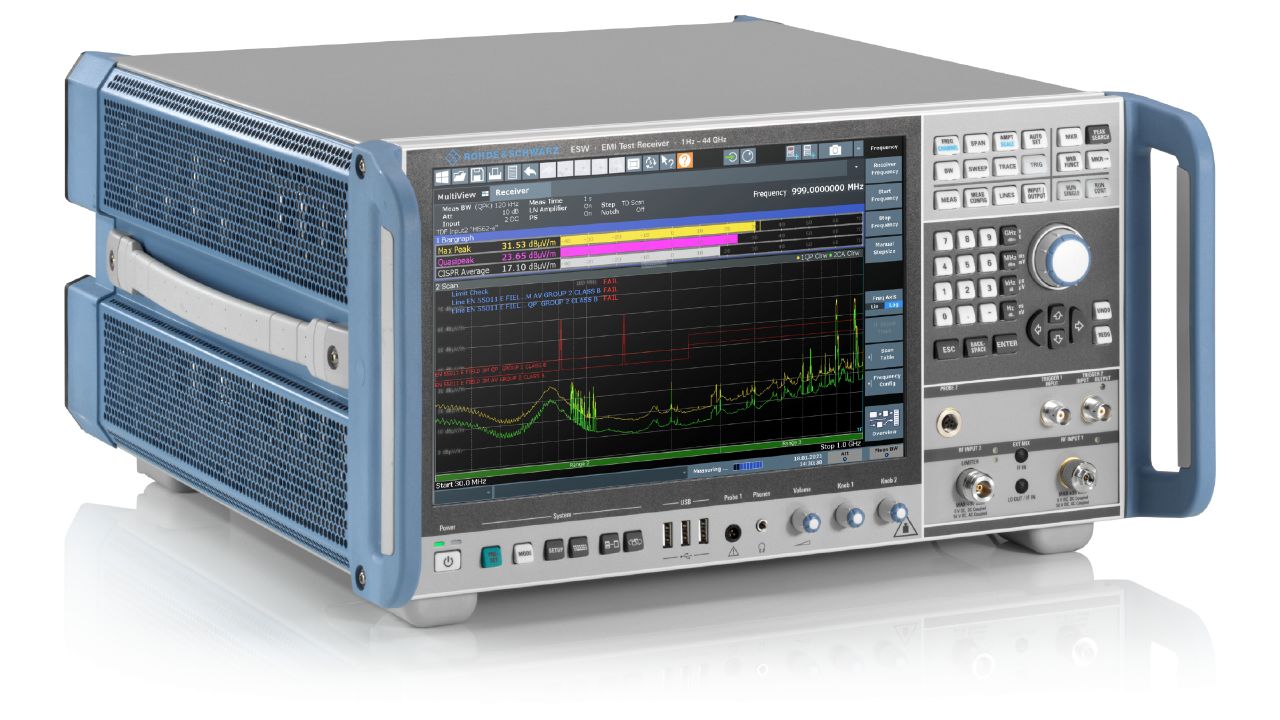

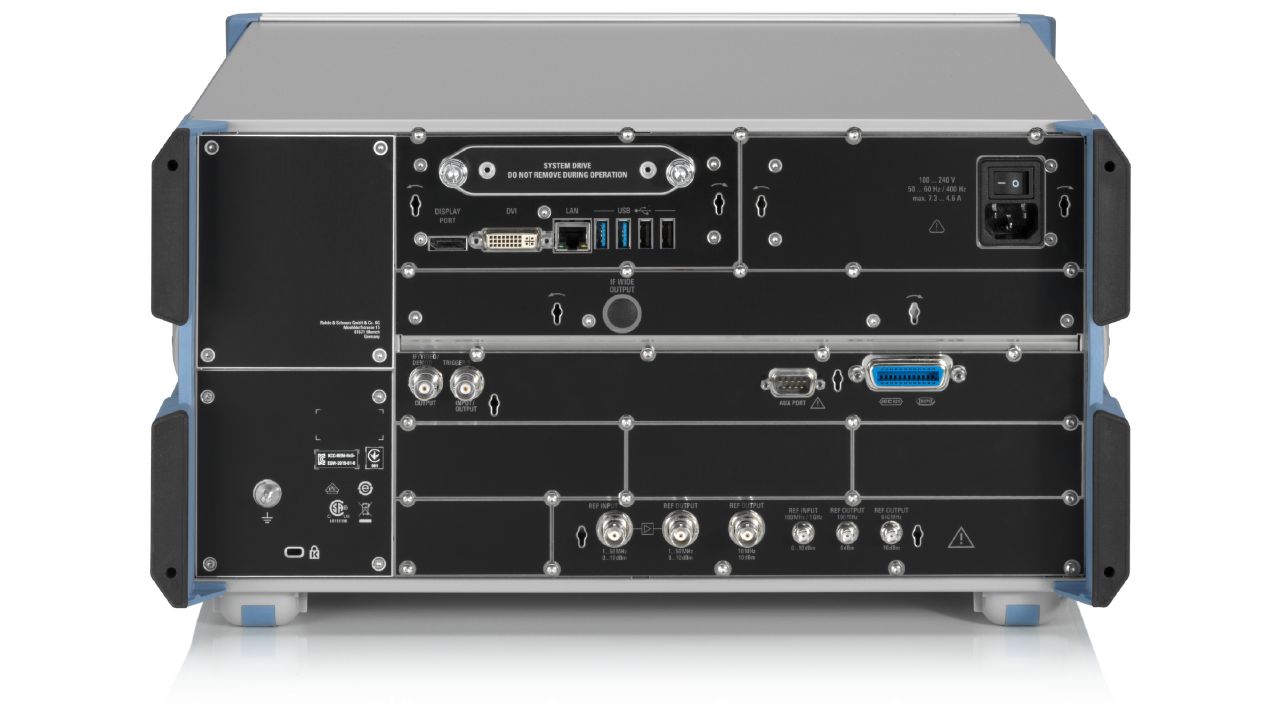

ESW EMI 测试接收机
R&S®ESW 是罗德与施瓦茨的 EMI 测试接收机。官方目录位于「EMC 测试设备 / EMI 测试接收机」。官方标称频率范围：ESW8。官方技术指标共 220 组、648 项，详见「详细指标」。
产品简介
高端 EMI 测试接收机适用于一致性测试。
简介R&S®ESW标配基于FFT的时域扫描功能， 可快速进行测量。 配备宽带扩展选件将FFT带宽扩展至970 MHz后， 仪器可同时测量CISPR频段C和D。 即使启用CISPR检波器， 也能实时进行高带宽采集测量。
宽带扩展有助于提高测量速度和可靠性。 根据军标进行测试时， 测试时间更短， 干扰截获概率更高。
R&S®ESW EMI测试接收机具有极低的本底噪声并内置有21个预选滤波器， 保障宽动态范围和高灵敏度， 符合EMI认证测试的严苛要求。
R&S®ESW还提供2MHz和8MHz的高通滤波器， 可在功率电子测试中提供更好的传导灵敏度。 用于2.4GHz和5.8GHzISM频段的陷波滤波器完善了输入滤波器设计。 陷波滤波器可防止Bluetooth®或WLAN等ISM频段中的高载波信号影响R&S®ESW的动态范围。
核心参数
• 频率范围：ESW8
• 频率分辨率：0.01Hz
• 带宽：equal to RBW setting
• 分辨率：0.1Hz
• 输出电平：center frequency > 10MHz, span = 0Hz ｜ 0 dBm (nom.)
• 阻抗：50 Ω
• input 1, DC coupled：1 Hz至8GHz
• input 1, AC coupled：10 MHz至8GHz
功能与特点
• 频率范围： 1 Hz至8 GHz、 26.5 GHz或44 GHz
• 符合所有相关标准： CISPR 16-1-1、 ANSI C63.2、 MIL ‑STD‑461和FCC
• 出色的动态范围和精度， 可用于严苛的认证 测量
• 使用基于FFT的时域扫描(TDS)进行测量
• 预选滤波器具有可选高通滤波器和用于ISM 频段的陷波滤波器
• EMI测试接收机和频谱分析仪集成到同一台 仪器
• 实时频谱分析选件， 带宽高达970 MHz
• 多视图功能可在单个画面上显示多个操作模 式的结果 符合认证标准的EMI测量
• 第4页 基于FFT的时域扫描
• 第5页 宽带扩展提高测试速度和可靠性
产品型号
• 官方型号：ESW、ESW26、ESW44、ESW-B350/-B350R/、Connector、RJ-45、Resolution1、Hz
资源下载
详细指标请见 ESW 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®ESW 的官方技术指标，共 220 个指标组、648 项。
参数名以行业通用中文术语为主（其中 595 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：ESW8
• input 1, DC coupled：1 Hz至8GHz
• input 1, AC coupled：10 MHz至8GHz
• input 1, DC coupled：1 Hz至26.5GHz
• input 1, AC coupled：10 MHz至26.5GHz
• input 1, DC coupled：1 Hz至44GHz
• input 1, AC coupled：10 MHz至44GHz
all models
• input 2, DC coupled：1 Hz至1GHz
• input 2, AC coupled 1：10 MHz至1GHz
• 频率分辨率：0.01Hz
+ temperature drift + calibration accuracy)
• 年老化率：standard ｜ ±1 × 10-7
• with R&S®ESW-B4 OCXO precision：±3 × 10-8
frequency reference option
• Temperature drift (0 °C to +50 °C)：standard ｜ ±1 × 10-7
• with R&S®ESW-B4 OCXO precision：±1 × 10-9
frequency reference option
• with R&S®ESW-B4 OCXO precision：±5 × 10-9
Frequency readout (analyzer mode)
• Marker resolution：1Hz + 10 % × resolution bandwidth +
½ (span / (sweep points - 1)) + 1 Hz)
• Number of sweep (trace) points：default value ｜ 1001
range
• spectrum analyzer：101至100001
• EMI measurement：101至200001
• Marker tuning frequency step size：marker step size = sweep points span / (sweep points - 1)
• Frequency counter resolution：0.001Hz
½ (last digit))
• 分辨率：0.1Hz
• Max. span deviation：±0.1 %
Receiver scan
• Scan：max. 10 subranges with different settings
• Scan modes：normal, time domain
• time domain scan, per subrange：50 µs至100 s
• Number of trace points：up至10 000 000
• Frequency step size：normal scan min. 1Hz
time domain scan
• standard：0.25 × resolution bandwidth
• with R&S®ESW-B350/-B350R/：0.5 × resolution bandwidth
频谱纯度
• 单边带相位噪声：frequency = 1000MHz, carrier offset 10Hz, without R&S®ESW-B4 option -80 dBc (1Hz) (nom.) 10Hz, with R&S®ESW-B4 option -90 dBc (1Hz) (nom.) 100Hz -106 dBc (1Hz), typ. -112 dBc (1Hz) 1kHz < -125 dBc (1Hz), typ. -130 dBc (1Hz) 10kHz < -134 dBc (1Hz), typ. -138 dBc (1Hz) 100kHz < -136 dBc (1Hz), typ. -1…
• 残余调频：frequency = 1000MHz, RBW = 1kHz, ｜ < 0.1Hz (nom.)
Sweep time
• Sweep time range：span = 0Hz ｜ 1 µs至16000 s
• span ≥ 10 Hz：3 µs至16000 s 2
• Sweep time accuracy：span = 0Hz ｜ ±0.1 % (nom.)
• span ≥ 10 Hz：±3 % (nom.)
Preselection
• State：receiver mode always on
• analyzer mode：on/off (selectable)
• Number of preselection filters：21
Preselection filters
• 150 kHz to 30 MHz：38MHz, fixed bandpass filter
• 30 MHz to 125 MHz：134MHz, fixed bandpass filter 125 MHz至205MHz 141MHz, fixed bandpass filter 205 MHz至285MHz 146MHz, fixed bandpass filter 285 MHz至365MHz 142MHz, fixed bandpass filter 365 MHz至445MHz 156MHz, fixed bandpass filter 445 MHz至525MHz 136MHz, fixed bandpass filter 525 MHz至605MHz 126MHz, fixed bandpass filter…
Notch filters
• Reject band：selectable 5725 MHz至5875MHz ｜ 2400 MHz至2483MHz
• Reject attenuation：20 dB (nom.)
Preamplifier
• Range：1 kHz至8GHz
• 增益：20 dB (nom.)
• Location：in the signal path between preselection
preselection = on
• option) operate alternatively,
R&S®ESW-B24 low-noise amplifier (LNA)
• 频率范围：ESW8 ｜ 150 kHz至8GHz
• ESW：150 kHz至26.5GHz
• ESW：150 kHz至44GHz
• 增益：30 dB (nom.)
• Location：in the signal path between RF attenuator
IF filters, sweep filters and FFT filters
• with R&S®ESW-B8E option：20MHz, 30MHz, 40MHz additionally 4
• with R&S®ESW-B8 option：20MHz, 30MHz, 40MHz, 50MHz, 80MHz additionally 4
• Bandwidth uncertainty：RBW ≤ 10MHz ｜ < 3 %
• RBW > 10 MHz：< 3 % (nom.)
• Shape factor 60 dB:3 dB：RBW ≤ 10MHz ｜ < 5
• RBW > 10 MHz：< 5 (nom.)
EMI filters
• Bandwidths (-6 dB)：standard 9kHz, 10kHz, 100kHz, 120kHz, 1MHz, 10MHz ｜ 1Hz, 10Hz, 100Hz, 200Hz, 1kHz,
• with R&S®ESW-B8E option：20MHz, 30MHz, 40MHz additionally 4
• with R&S®ESW-B8 option：20MHz, 30MHz, 40MHz, 50MHz, 80MHz additionally 4
• Bandwidth uncertainty：RBW ≤ 10MHz ｜ < 3 %
• RBW > 10 MHz：< 3 % (nom.)
• Shape factor 60 dB:6 dB：RBW ≤ 10MHz ｜ < 4
• RBW > 10 MHz：< 4 (nom.)
Channel filters (analyzer mode)
• Bandwidths (-3 dB)：standard ｜ 100Hz, 200Hz, 300Hz, 500Hz
• (RRC = root raised cosine)：1/1.5/2/2.4/2.7/3/3.4/4/4.5/5/6/8.5/9/10/ 12.5/14/15/16/18 (RRC)/20/21/ 24.3 (RRC)/25/30/50/100/150/192/200/ 300/500kHz 1/1.228/1.28 (RRC)/1.5/2/3/3.84 (RRC)/ 4.096 (RRC)/5/8/10MHz
• with R&S®ESW-B8E option：20MHz, 30MHz, 40MHz additionally 4
• with R&S®ESW-B8 option：20MHz, 30MHz, 40MHz, 50MHz, 80MHz additionally 4
• Bandwidth accuracy：< 2 % (nom.)
• Shape factor 60 dB:3 dB：< 2 (nom.)
• with R&S®ESW-B8E option：20MHz, 30MHz, 40MHz additionally 5
• with R&S®ESW-B8 option：20MHz, 30MHz, 40MHz, 50MHz, 80MHz additionally 5
Level display (analyzer mode)
• Display range：displayed noise floor up to +30 dBm
• Logarithmic level axis：1 dB至200 dB, in steps of 1/2/5
• 10 divisions or logarithmic scaling
• Number of traces：6
• Trace detector：max. peak, min. peak, auto peak (normal),
CISPR-average, RMS-average
• Trace functions：clear/write, max. hold, min. hold, average,
in steps of 0.01 dB
• linear level display：µV, mV, µA, mA, pW, nW
• Level display：(receiver mode)
detector
• digital：numeric; 0.01 dB resolution
• Detectors：max. 4 selectable max. peak, min. peak, RMS, average,
RMS-average
• Units of level axis：dBm, dBµV, dBmV, dBµA, dBpW, dBpT
RF spectrum
• Logarithmic level axis：10 dB至200 dB, in steps of 10
• Frequency axis：linear or logarithmic
• Number of traces：6
• Detectors：normal scan max. peak, min. peak, RMS, average,
RMS-average
• time domain scan：max. peak, min. peak, RMS, average,
RMS-average
• Min. amplitude probability：10-7
• Max. acquisition time：120 s
• Analysis bandwidth (-6 dB)：200Hz, 9kHz, 120kHz, 1MHz
APD multichannel measurement function (R&S®ESW-K58 option)
• Min. amplitude probability：10-7
• Max. acquisition time：120 s
• Analysis bandwidth (-6 dB)：1Hz ≤ analysis bandwidth ≤ 1MHz
• Max. number of analyzed channels：standard
• analysis bandwidth = 1 MHz：21
• analysis bandwidth ≤ 300 kHz：67
with R&S®ESW-B350/-B350R/-B1000/-B1000R option
• analysis bandwidth = 1 MHz：51
• analysis bandwidth ≤ 200 kHz：255
Maximum input level
• DC voltage：AC coupled DC coupled ｜ 50 V 0 V
• CW RF power：RF attenuation = 0 dB
• preselection off 6, preamplifier off,：20 dBm (= 0.1 W)
LNA off 7
• preselection/preamplifier on or：13 dBm (= 0.02 W)
RF attenuation ≥ 10 dB
• preselection off 6, preamplifier off,：30 dBm (= 1 W)
LNA off 7
• preselection on 8, preamplifier on or：23 dBm (= 0.2 W)
LNA on 7
• Pulse spectral density：RF attenuation = 0 dB, preamplifier off, ｜ 97 dB µV/MHz
LNA off 7
• Max. pulse voltage：RF attenuation ≥ 10 dB
• input 1, input 2 with pulse limiter off：150 V
• input 2 with pulse limiter on：450 V
• limiter：pulse limiter on
• Max. pulse energy,：RF attenuation ≥ 10 dB
• input 2 with pulse limiter on：20 mWs
Intermodulation
• (two-tone)：fin ≤ 3GHz 3GHz < fin ≤ 8GHz ｜ +15 dBm (nom.) +10 dBm (nom.)
• fin > 8 GHz：+7 dBm (nom.)
• fin ≤ 3 GHz：+10 dBm (nom.) 3GHz < fin ≤ 8GHz +5 dBm (nom.)
• fin > 8 GHz：+7 dBm (nom.)
• fin ≤ 3 GHz：5 dBm (nom.) 3GHz < fin ≤ 8GHz -10 dBm (nom.)
• fin > 8 GHz：+7 dBm (nom.)
• fin ≤ 3 GHz：18 dBm (nom.) 3GHz < fin ≤ 8GHz -25 dBm (nom.)
• fin > 8 GHz：23 dBm (nom.)
• fin ≤ 3 GHz：13 dBm (nom.) 3GHz < fin ≤ 8GHz -20 dBm (nom.)
• fin > 8 GHz：23 dBm (nom.)
Default setting in receiver mode.
• Third order intercept point (TOI)：RF attenuation = 0 dB, level = 2 × -15 dBm, ∆f > 5 × RBW, preselection off 6,
R&S®ESW8, R&S®ESW26, R&S®ESW44
• fin < 10 MHz：28 dBm (nom.) 10MHz ≤ fin < 1GHz > 20 dBm, typ. 25 dBm 1GHz ≤ fin < 3GHz > 20 dBm, typ. 25 dBm 3GHz ≤ fin < 8GHz > 17 dBm, typ. 20 dBm
• 8 GHz ≤ fin < 10 GHz：> 14 dBm, typ. 17 dBm 10GHz ≤ fin < 12GHz > 16 dBm, typ. 20 dBm 12GHz ≤ fin < 17GHz > 18 dBm, typ. 23 dBm 17GHz ≤ fin < 19GHz > 16 dBm, typ. 20 dBm 19GHz ≤ fin ≤ 26.5GHz > 18 dBm, typ. 23 dBm
• 8 GHz ≤ fin ≤ 13.6 GHz：> 8 dBm, typ. 11 dBm 13.6GHz ≤ fin ≤ 40GHz > 10 dBm, typ. 15 dBm
• fin > 40 GHz：12 dBm (nom.)
R&S®ESW8, R&S®ESW26, R&S®ESW44
• fin < 10 MHz：20 dBm (nom.) 10MHz ≤ fin < 1GHz > 15 dBm, typ. 20 dBm 1GHz ≤ fin < 8GHz > 12 dBm, typ. 15 dBm
• 8 GHz ≤ fin < 10 GHz：> 14 dBm, typ. 17 dBm 10GHz ≤ fin < 12GHz > 16 dBm, typ. 20 dBm 12GHz ≤ fin < 17GHz > 18 dBm, typ. 23 dBm 17GHz ≤ fin < 19GHz > 16 dBm, typ. 20 dBm 19GHz ≤ fin ≤ 26.5GHz > 18 dBm, typ. 23 dBm
• 8 GHz ≤ fin ≤ 13.6 GHz：> 8 dBm, typ. 11 dBm 13.6GHz ≤ fin ≤ 40GHz > 10 dBm, typ. 15 dBm
• fin > 40 GHz：12 dBm (nom.)
preamplifier on, LNA off 7
• fin < 30 MHz：10 dBm (nom.) 30MHz ≤ fin < 3GHz > -8 dBm 3GHz ≤ fin < 8GHz > -10 dBm 8GHz ≤ fin ≤ 44GHz -20 dBm (nom.)
preamplifier off, LNA on 7
• 10 MHz ≤ fin < 1 GHz：15 dBm (nom.) 1GHz ≤ fin < 8GHz -18 dBm (nom.) 8GHz ≤ fin ≤ 26.5GHz -20 dBm (nom.)
• RF attenuation = 0 dB, level = 2 × -55 dBm, ∆f > 5 × RBW, preselection off 6,
preamplifier off, LNA on 7
• 10 MHz ≤ fin < 1 GHz：10 dBm (nom.) 1GHz ≤ fin < 8GHz -13 dBm (nom.) 8GHz ≤ fin ≤ 44GHz -20 dBm (nom.)
• Second harmonic intercept point (SHI)：RF attenuation = 0 dB, level = -5 dBm, preselection off 6, preamplifier off, LNA off 7
R&S®ESW8, R&S®ESW26
• 1 MHz < fin ≤ 350 MHz：> 50 dBm, typ. 62 dBm 350MHz < fin ≤ 500MHz > 70 dBm, typ. 80 dBm 500MHz < fin < 1.5GHz > 47 dBm, typ. 52 dBm 1.5GHz ≤ fin ≤ 4GHz > 62 dBm, typ. 70 dBm 4GHz < fin ≤ 13.5GHz 65 dBm (nom.)
• 1 MHz < fin ≤ 500 MHz：> 45 dBm, typ. 55 dBm 500MHz < fin < 1.5GHz > 47 dBm, typ. 56 dBm 1.5GHz ≤ fin ≤ 4GHz > 62 dBm, typ. 70 dBm 4GHz < fin ≤ 22GHz 65 dBm (nom.)
• 1 MHz < fin ≤ 15 MHz：> 50 dBm (nom.) 15MHz < fin ≤ 65MHz > 50 dBm (nom.) 65MHz < fin ≤ 4000MHz > 60 dBm (nom.) 4GHz < fin ≤ 22GHz 65 dBm (nom.)
• 1 MHz < fin ≤ 15 MHz：> 20 dBm (nom.) 15MHz < fin ≤ 105MHz > 25 dBm (nom.) 105MHz < fin ≤ 4000MHz > 40 dBm (nom.) 4GHz < fin ≤ 22GHz 10 dBm (nom.) 7
• 50 MHz < fin ≤ 21.75 GHz：5 dBm (nom.)
• 50 MHz < fin ≤ 21.75 GHz：10 dBm (nom.)
average mode = log, sample detector, +5 °C to +40 °C
• 1 Hz ≤ f < 2 Hz：80 dBm (nom.) 2Hz ≤ f < 10Hz -100 dBm, typ. -110 dBm 10Hz ≤ f ≤ 100Hz -110 dBm, typ. -120 dBm 100Hz < f ≤ 1kHz -120 dBm, typ. -130 dBm 1kHz < f < 9kHz -135 dBm, typ. -147 dBm
RBW = 1 kHz, VBW = 1 Hz, +5 °C to +40 °C
• 9 kHz ≤ f ≤ 1 MHz：145 dBm, typ. -150 dBm 1MHz < f ≤ 1GHz -150 dBm, typ. -154 dBm 1GHz < f < 3GHz -152 dBm, typ. -156 dBm 3GHz ≤ f ≤ 8GHz -152 dBm, typ. -156 dBm
• 9 kHz ≤ f ≤ 1 MHz：145 dBm, typ. -150 dBm 1MHz < f ≤ 1GHz -149 dBm, typ. -154 dBm 1GHz < f < 3GHz -151 dBm, typ. -156 dBm 3GHz ≤ f < 8GHz -150 dBm, typ. -155 dBm 8GHz ≤ f < 13.6GHz -150 dBm, typ. -155 dBm 13.6GHz ≤ f < 18GHz -149 dBm, typ. -153 dBm 18GHz ≤ f < 25GHz -147 dBm, typ. -150 dBm 25GHz ≤ f ≤ 26.5GHz -143 dBm…
• 9 kHz ≤ f ≤ 1 MHz：145 dBm, typ. -150 dBm 1MHz < f ≤ 1GHz -149 dBm, typ. -154 dBm 1GHz < f < 3GHz -151 dBm, typ. -156 dBm 3GHz ≤ f < 8GHz -150 dBm, typ. -155 dBm 8GHz ≤ f < 13.6GHz -150 dBm, typ. -154 dBm 13.6GHz ≤ f < 18GHz -149 dBm, typ. -153 dBm 18GHz ≤ f < 25GHz -147 dBm, typ. -151 dBm 25GHz ≤ f ≤ 34GHz -143 dBm,…
以上为前 147 项指标；完整指标（共 648 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：ESW、ESW26、ESW44、ESW-B350/-B350R/、Connector、RJ-45、Resolution1、Hz
指标整理自官方文件：ESW_specs_en_3607-2810-22_v1400.pdf
